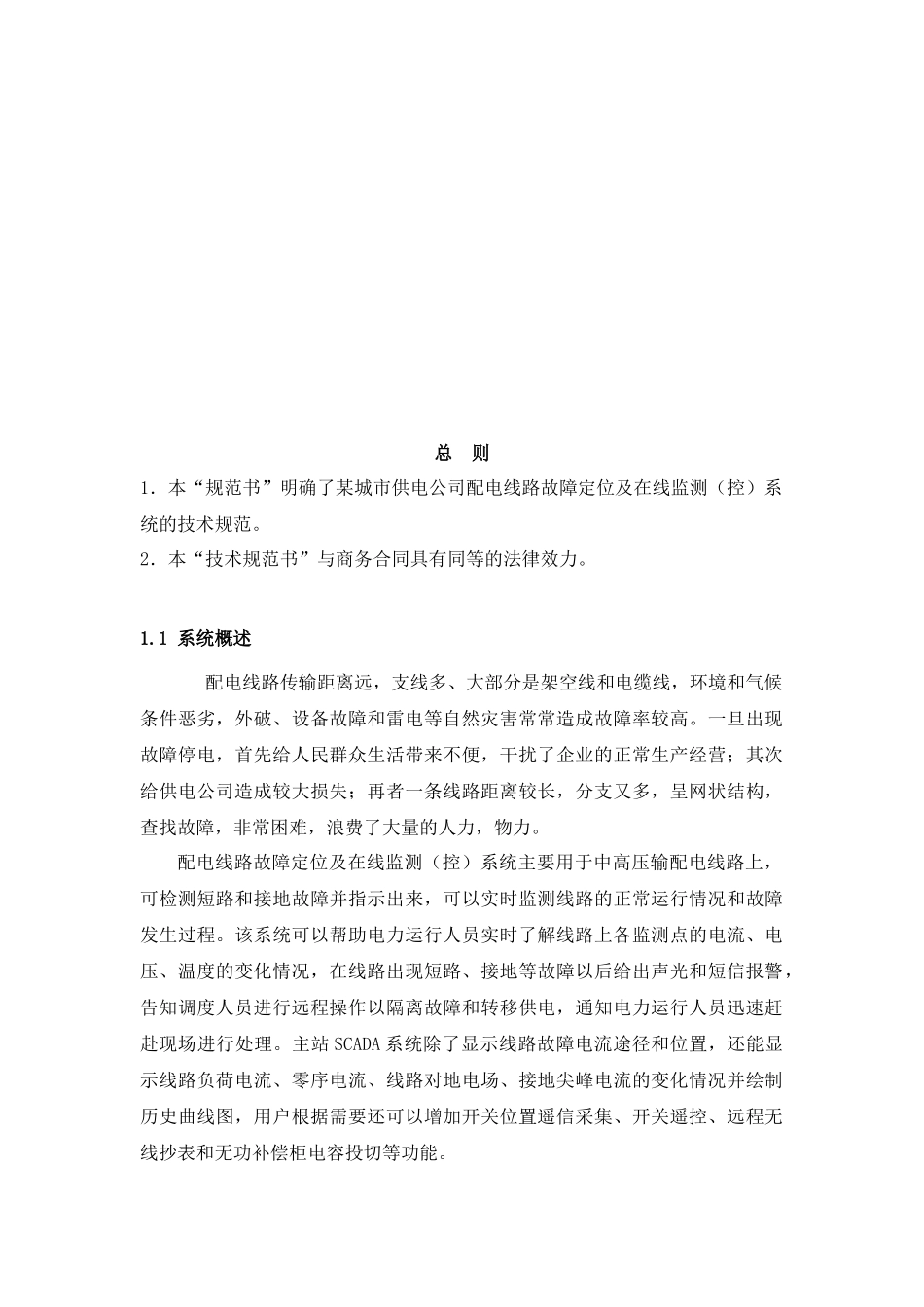

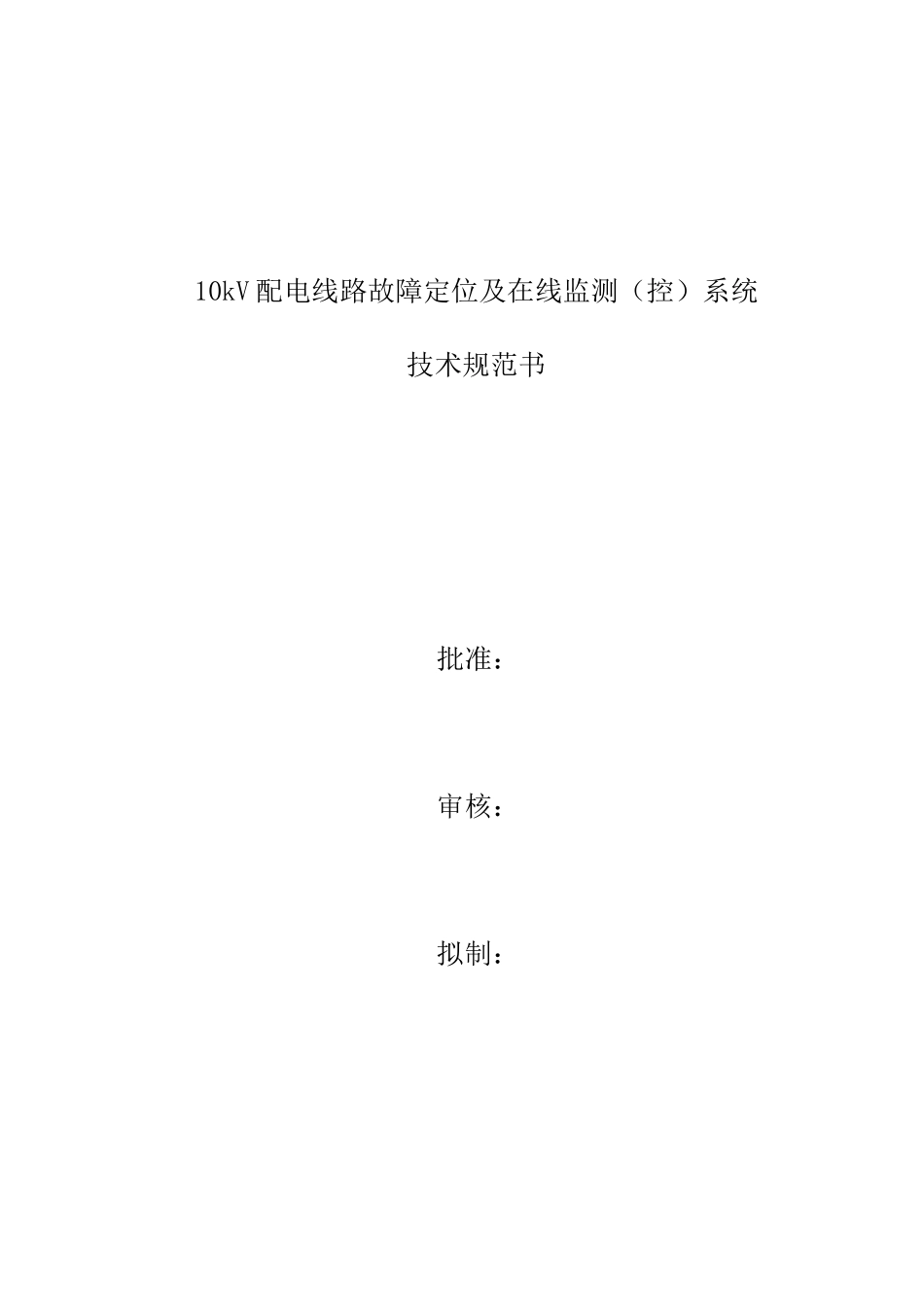

10kV配电线路故障定位及在线监测（控）系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城市供电公司配电线路故障定位及在线监测（控）系统的技术规范。2．本“技术规范书”与商务合同具有同等的法律效力。1.1系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。配电线路故障定位及在线监测（控）系统主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以实时监测线路的正常运行情况和故障发生过程。该系统可以帮助电力运行人员实时了解线路上各监测点的电流、电压、温度的变化情况，在线路出现短路、接地等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。1.2总体要求1.2.1当线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。1.2.2当线路发生故障时：系统能够及时判断出短路、过流和接地故障点并将动作信号、短路动作电流、首半波尖峰电流、线路对地电场、接地动作电流等故障信息处理后发送至主站，在主站能购方便地查询有关历史数据和故障信息。为方便快捷查找故障点，避免了事故进一步扩大。1.2.3故障定位应准确，不应有误动和拒动。当误发或拒发动作信号时，可在线调整数字故障指示器的故障检测参数，并通过主站收集到的故障电流、电压历史曲线来辅助分析判断故障的位置。1.2.4主站软件应运行可靠，使用简单，维护方便。1.2.5现场设备采用太阳能电池板或开口CT取电，运行稳定可靠。1.2.6实时运行数据（历史曲线）和故障信息（SOE记录）可以在电脑上查询，也可以在手机上获悉故障定位信息，也可以在现场确认，整个系统的运行应能够保持各方获得的信息一致，并且符合实际情况。1.3供货清单配电线路故障定位及在线监测系统设备配置清单名称型号数量主站主站软件（SCADA/FA-WEB）LPK-10001套主站硬件（DELL380MT）主站短信猫在线监测单元数字故障指示器LPK2-A600只远程通讯终端数据采集器LPK-DCU126台远程通讯终端数据采集器（带开关遥信采集和开关遥控）LPK-DCU324台备注：1、1台数据采集器标配3～9只“四遥”数字故障指示器，特殊场合可配30只。2、如果线路平均负荷电流低于50A，须将本地无线发射功率设置为11dbm。此时，本地无线组网可靠通讯距离（半径）为30～60米，空旷、没有无线干扰场合下可达60～100米。3、如果线路平均负荷电流高于50A，可将本地无线发射功率设置为20dbm。此时，本地无线组网可靠通讯距离（半径）为60～100米，空旷、没有无线干扰场合下可达100～300米。4、主站硬件根据在线监测（控）点的具体数量进行灵活配置。1.4标准和规范1.4.1除本技术规范书特别规定外，供应商所提供的设备均按下列标准和规定进行设计、制造、检验和安装。1.4.2本技术规范书是参照以下标准制定的，投标的系统和设备符合本技术规范的要求，本技术规范未作规定的要求按照下述标准执行。ISO--------国际标准化组织标准IEC--------国际电子技术委员会标准ITU-T------国际电信联盟标准IEEE-------美国电气电子工程师协会标准EIA-------...
