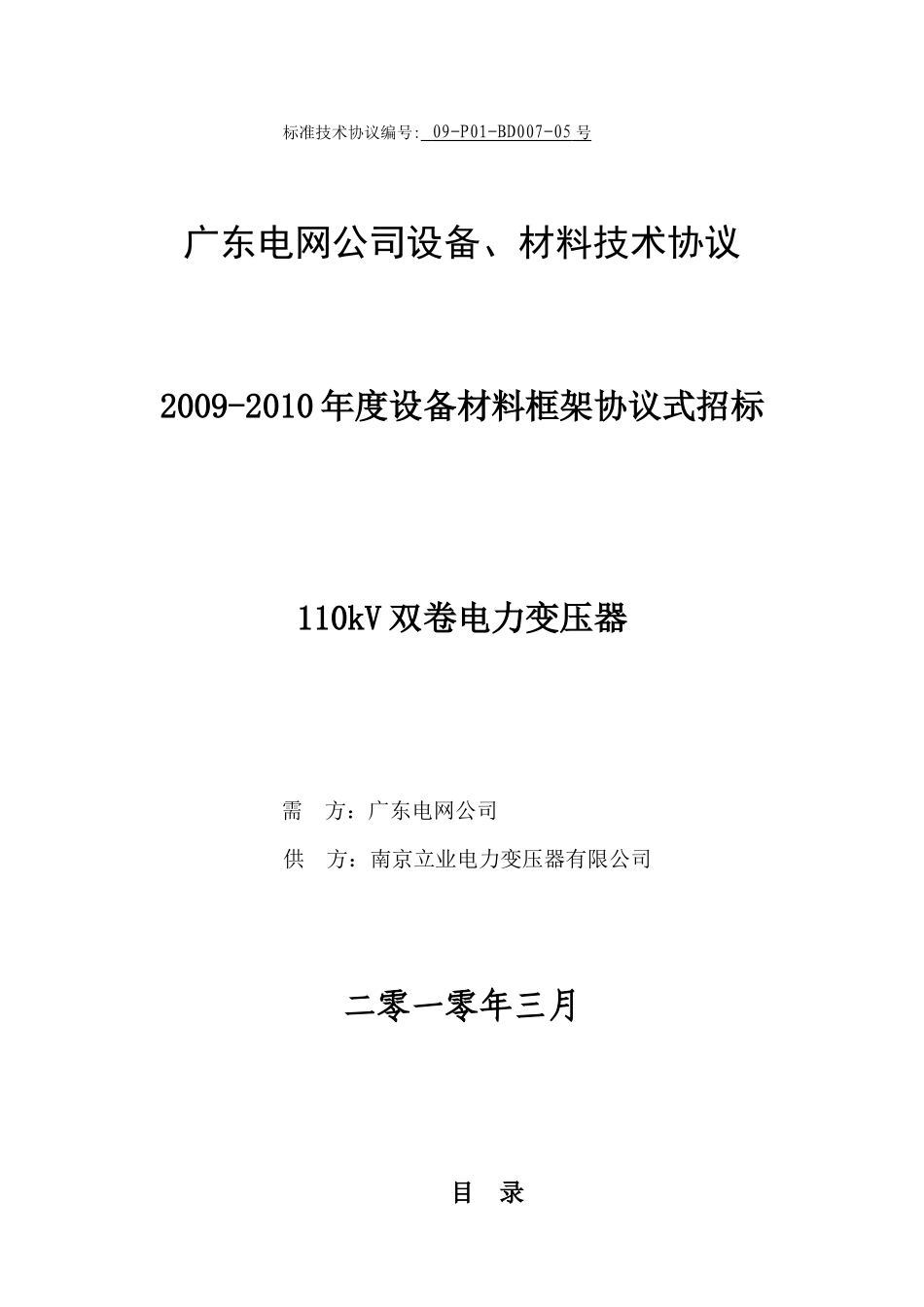

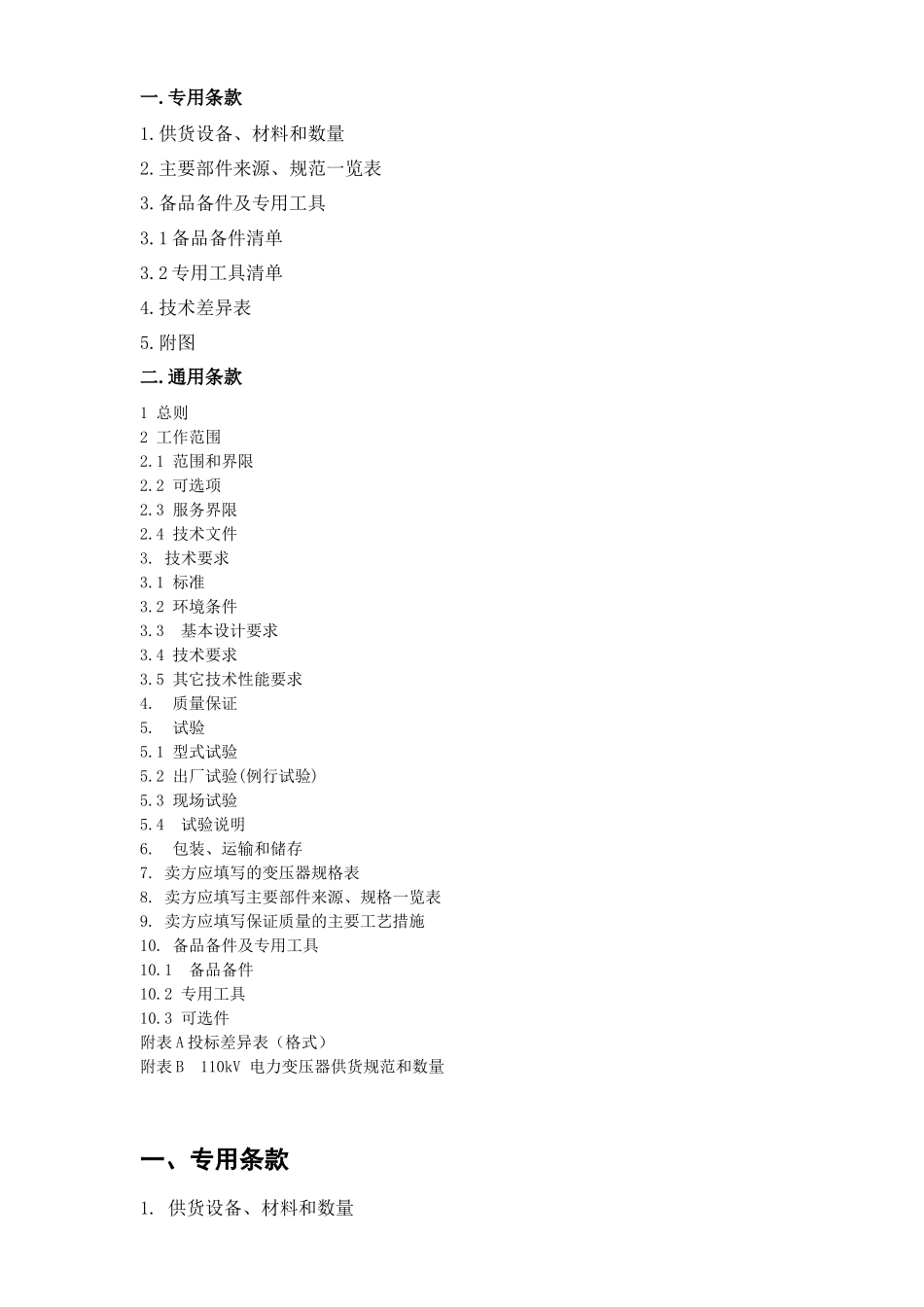

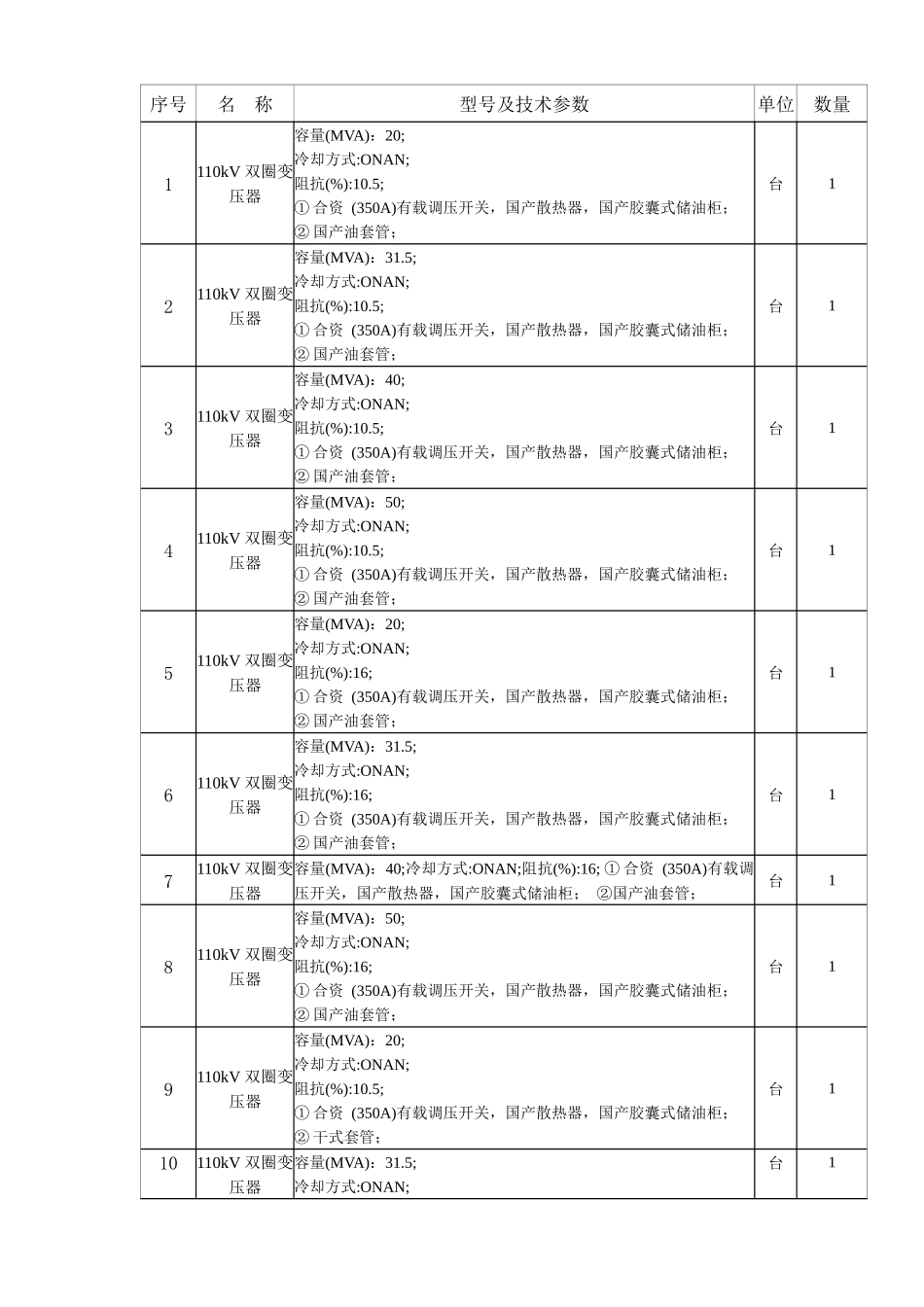

标准技术协议编号:09-P01-BD007-05号广东电网公司设备、材料技术协议2009-2010年度设备材料框架协议式招标110kV双卷电力变压器需方：广东电网公司供方：南京立业电力变压器有限公司二零一零年三月目录一.专用条款1.供货设备、材料和数量2.主要部件来源、规范一览表3.备品备件及专用工具3.1备品备件清单3.2专用工具清单4.技术差异表5.附图二.通用条款1总则2工作范围2.1范围和界限2.2可选项2.3服务界限2.4技术文件3.技术要求3.1标准3.2环境条件3.3基本设计要求3.4技术要求3.5其它技术性能要求4.质量保证5.试验5.1型式试验5.2出厂试验(例行试验)5.3现场试验5.4试验说明6.包装、运输和储存7.卖方应填写的变压器规格表8.卖方应填写主要部件来源、规格一览表9.卖方应填写保证质量的主要工艺措施10.备品备件及专用工具10.1备品备件10.2专用工具10.3可选件附表A投标差异表（格式）附表B110kV电力变压器供货规范和数量一、专用条款1.供货设备、材料和数量序号名称型号及技术参数单位数量1110kV双圈变压器容量(MVA)：20;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台12110kV双圈变压器容量(MVA)：31.5;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台13110kV双圈变压器容量(MVA)：40;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台14110kV双圈变压器容量(MVA)：50;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台15110kV双圈变压器容量(MVA)：20;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台16110kV双圈变压器容量(MVA)：31.5;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台17110kV双圈变压器容量(MVA)：40;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台18110kV双圈变压器容量(MVA)：50;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台19110kV双圈变压器容量(MVA)：20;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台110110kV双圈变压器容量(MVA)：31.5;冷却方式:ONAN;台1阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；11110kV双圈变压器容量(MVA)：40;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台112110kV双圈变压器容量(MVA)：50;冷却方式:ONAN;阻抗(%):10.5;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台113110kV双圈变压器容量(MVA)：20;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台114110kV双圈变压器容量(MVA)：31.5;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台115110kV双圈变压器容量(MVA)：40;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台116110kV双圈变压器容量(MVA)：50;冷却方式:ONAN;阻抗(%):16;①合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台117110kV双圈变压器容量(MVA)：63;冷却方式:ONAN;阻抗(%):10.5;①合资(500A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台118110kV双圈变压器容量(MVA)：63;冷却方式:ONAN;阻抗(%):16;①合资(500A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；台119110kV双圈变压器容量(MVA)：63;冷却方式:ONAN;阻抗(%):10.5;①合资(500A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；台120110kV双圈变容量(MVA)：63;台1压器冷却方式:ONAN;阻抗(%):16;①合...
