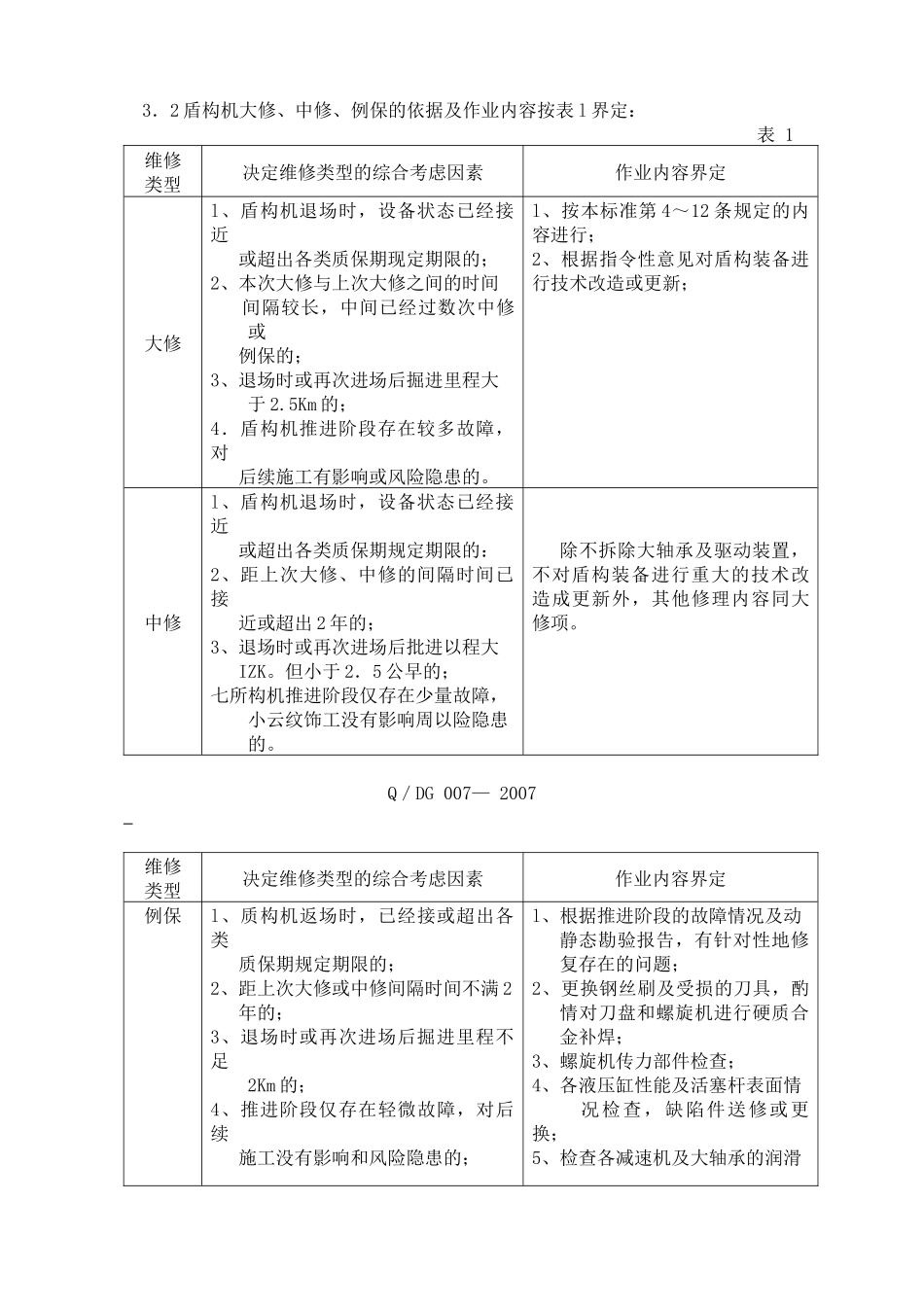

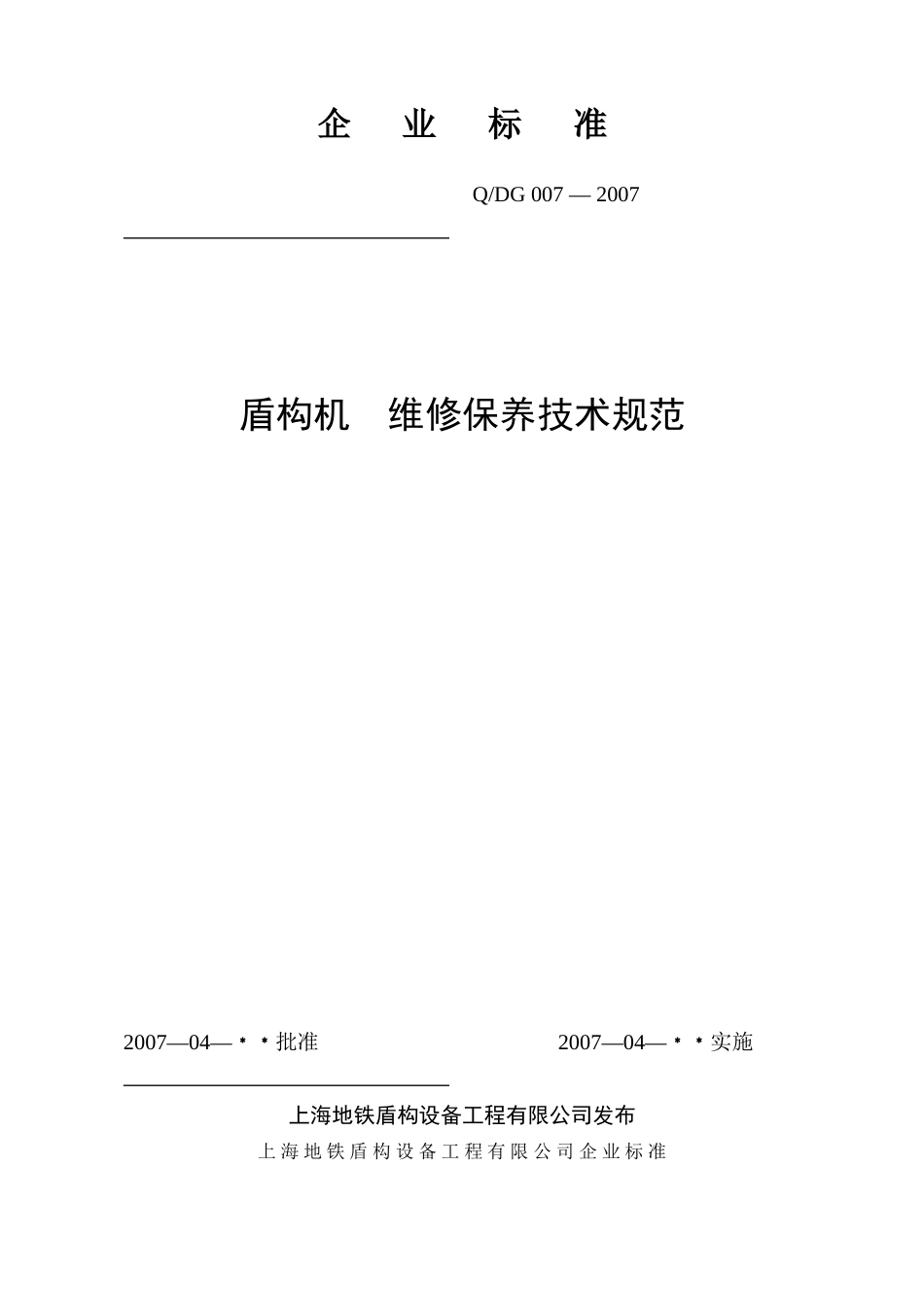

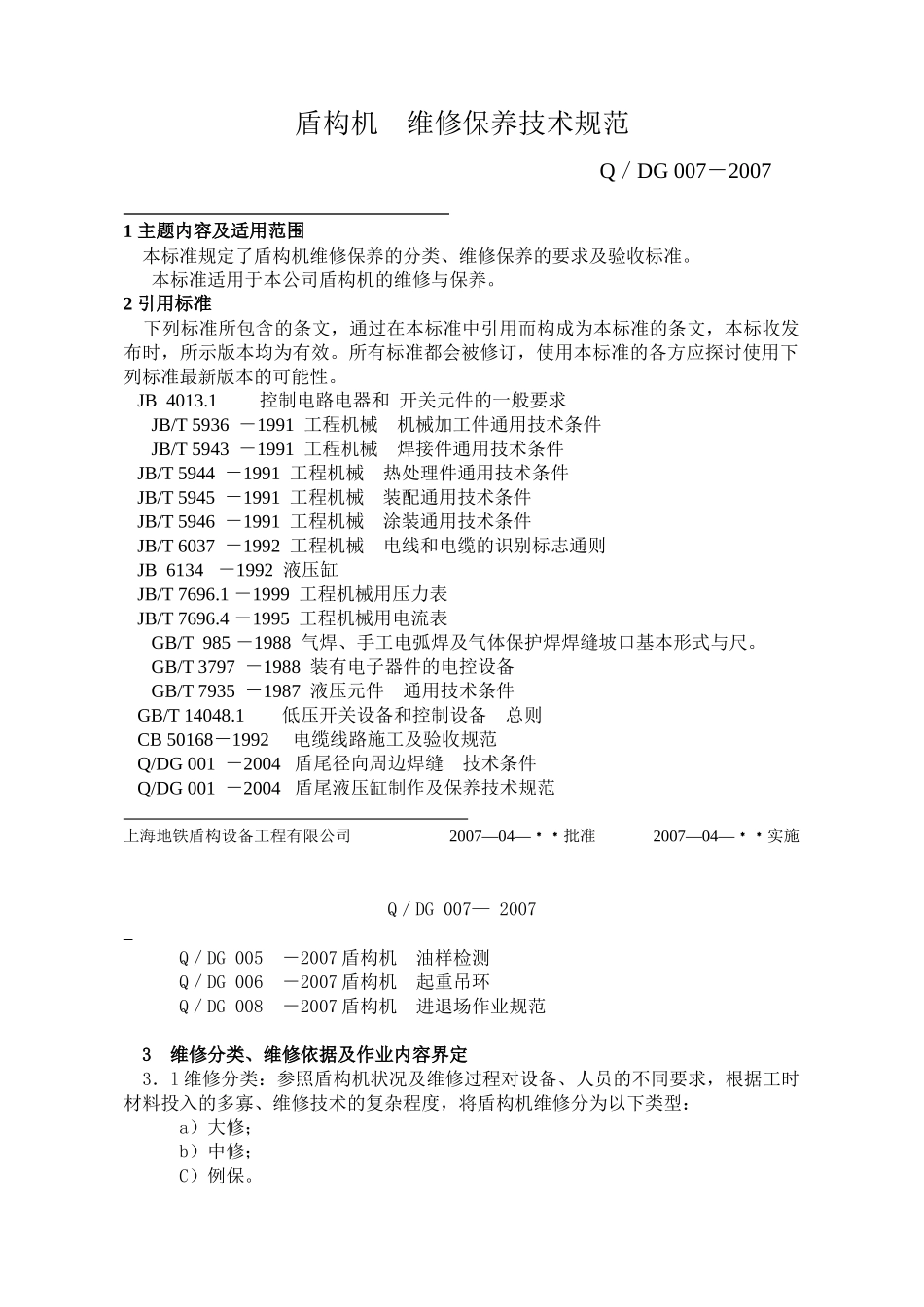

企业标准Q/DG007—2007盾构机维修保养技术规范2007—04—﹡﹡批准2007—04—﹡﹡实施上海地铁盾构设备工程有限公司发布上海地铁盾构设备工程有限公司企业标准盾构机维修保养技术规范Q／DG007－20071主题内容及适用范围本标准规定了盾构机维修保养的分类、维修保养的要求及验收标准。本标准适用于本公司盾构机的维修与保养。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标收发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB4013.1控制电路电器和开关元件的一般要求JB/T5936－1991工程机械机械加工件通用技术条件JB/T5943－1991工程机械焊接件通用技术条件JB/T5944－1991工程机械热处理件通用技术条件JB/T5945－1991工程机械装配通用技术条件JB/T5946－1991工程机械涂装通用技术条件JB/T6037－1992工程机械电线和电缆的识别标志通则JB6134－1992液压缸JB/T7696.1－1999工程机械用压力表JB/T7696.4－1995工程机械用电流表GB/T985－1988气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺。GB/T3797－1988装有电子器件的电控设备GB/T7935－1987液压元件通用技术条件GB/T14048.1低压开关设备和控制设备总则CB50168－1992电缆线路施工及验收规范Q/DG001－2004盾尾径向周边焊缝技术条件Q/DG001－2004盾尾液压缸制作及保养技术规范上海地铁盾构设备工程有限公司2007—04—﹡﹡批准2007—04—﹡﹡实施Q／DG007—2007Q／DG005－2007盾构机油样检测Q／DG006－2007盾构机起重吊环Q／DG008－2007盾构机进退场作业规范3维修分类、维修依据及作业内容界定3．l维修分类：参照盾构机状况及维修过程对设备、人员的不同要求，根据工时材料投入的多寡、维修技术的复杂程度，将盾构机维修分为以下类型：a）大修；b）中修；C）例保。3．2盾构机大修、中修、例保的依据及作业内容按表l界定：表1维修类型决定维修类型的综合考虑因素作业内容界定大修l、盾构机退场时，设备状态已经接近或超出各类质保期现定期限的；2、本次大修与上次大修之间的时间间隔较长，中间已经过数次中修或例保的；3、退场时或再次进场后掘进里程大于2.5Km的；4．盾构机推进阶段存在较多故障，对后续施工有影响或风险隐患的。l、按本标准第4～12条规定的内容进行；2、根据指令性意见对盾构装备进行技术改造或更新；中修l、盾构机退场时，设备状态已经接近或超出各类质保期规定期限的：2、距上次大修、中修的间隔时间已接近或超出2年的；3、退场时或再次进场后批进以程大IZK。但小于2．5公早的；七所构机推进阶段仅存在少量故障，小云纹饰工没有影响周以险隐患的。除不拆除大轴承及驱动装置，不对盾构装备进行重大的技术改造成更新外，其他修理内容同大修项。Q／DG007—2007维修类型决定维修类型的综合考虑因素作业内容界定例保l、质构机返场时，已经接或超出各类质保期规定期限的；2、距上次大修或中修间隔时间不满2年的；3、退场时或再次进场后掘进里程不足2Km的；4、推进阶段仅存在轻微故障，对后续施工没有影响和风险隐患的；l、根据推进阶段的故障情况及动静态勘验报告，有针对性地修复存在的问题；2、更换钢丝刷及受损的刀具，酌情对刀盘和螺旋机进行硬质合金补焊；3、螺旋机传力部件检查；4、各液压缸性能及活塞杆表面情况检查，缺陷件送修或更换；5、检查各减速机及大轴承的润滑5、盾构机需回基地中转的。油情况，对其进行更换或补充：6、检查各介质的输送管路，有问题的加以修复或更换；7、更换系统中的各类滤芯和受损的密封件，液压油取样送检；8、对各系统部件的运动副进厅清洁、检查、修复和润滑；9、单双梁电动葫芦及行走机构检查保养或更换；10、皮带机、空压机检查保养；11、土压传感器及检测仪器标定；12、电缆及接插件损坏的交换；13、大功率接触器、漏电开关、电器及机械安全保护装置检修：14、本体、车架等部件清洁油漆。4盾构机维修的一般要求4．1盾构机维修前应根据动静态勘验报告并结合推进阶段的故障情况，充分考虑后续施工的可靠性、降低后续施工风险等因素，按公司相关流程决定盾构机的维修类型和维修单位，然后由维...
