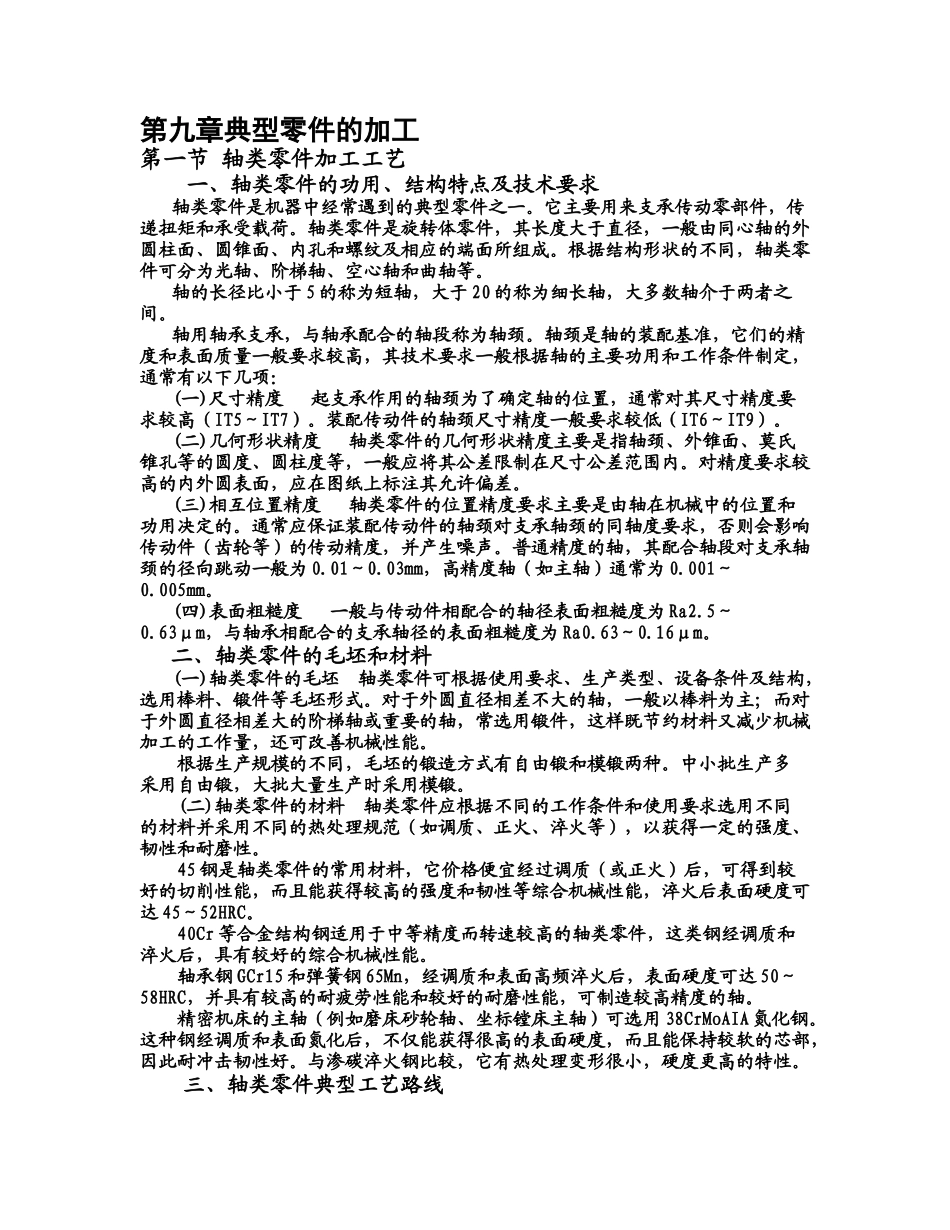

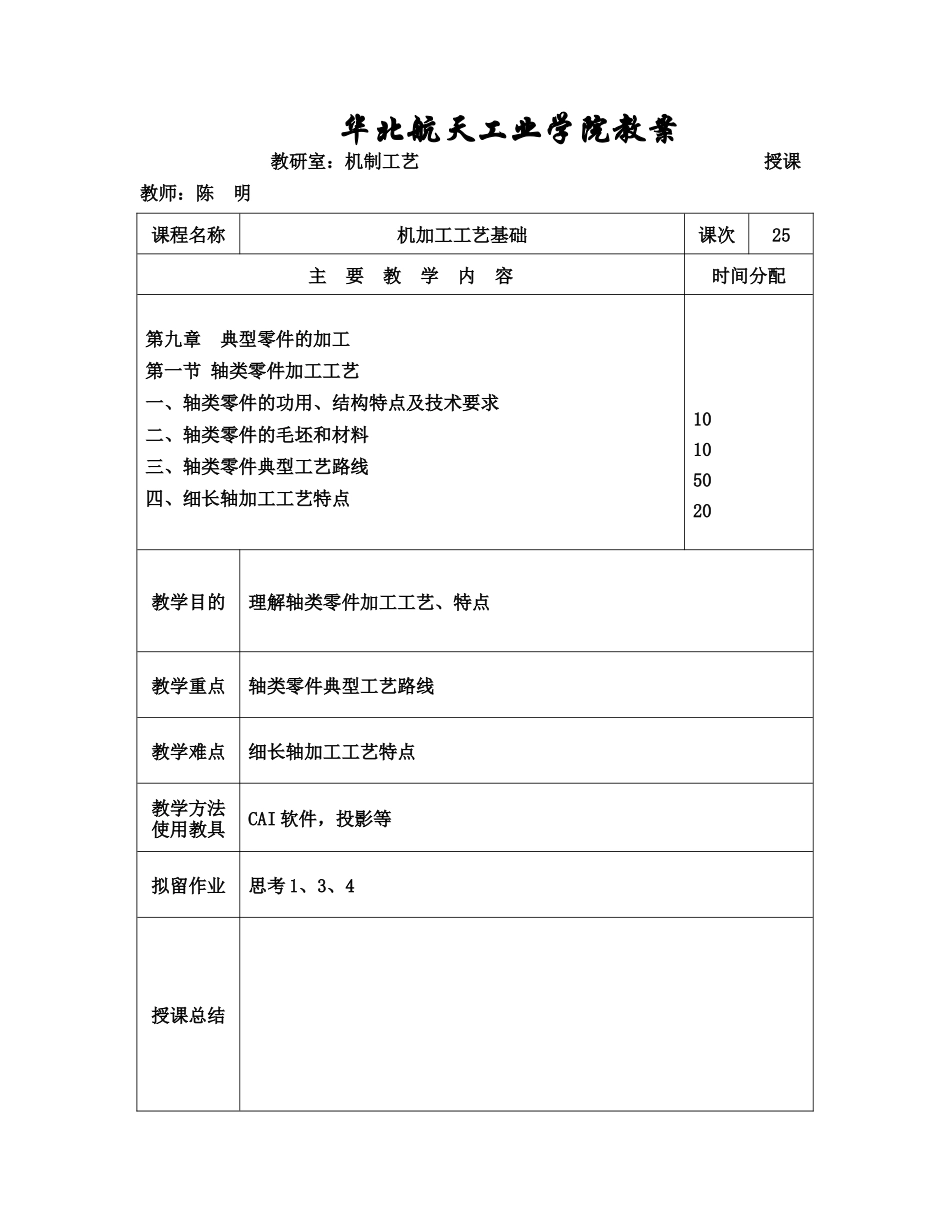

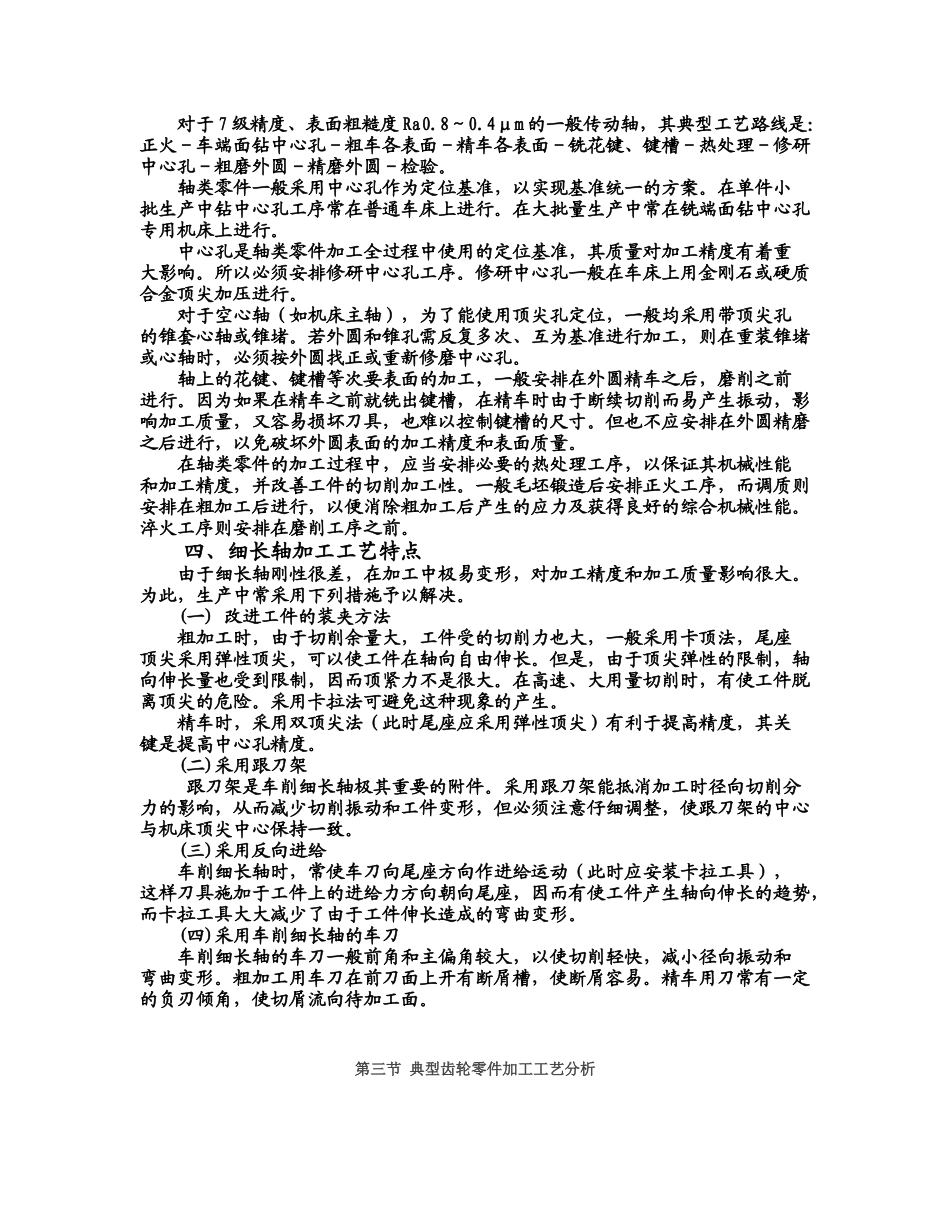

华北航天工业学院教案教研室：机制工艺授课教师：陈明课程名称机加工工艺基础课次25主要教学内容时间分配第九章典型零件的加工第一节轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求二、轴类零件的毛坯和材料三、轴类零件典型工艺路线四、细长轴加工工艺特点10105020教学目的理解轴类零件加工工艺、特点教学重点轴类零件典型工艺路线教学难点细长轴加工工艺特点教学方法使用教具CAI软件，投影等拟留作业思考1、3、4授课总结第九章典型零件的加工第一节轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。它主要用来支承传动零部件，传递扭矩和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5～IT7）。装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm，高精度轴（如主轴）通常为0.001～0.005mm。(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。中小批生产多采用自由锻，大批大量生产时采用模锻。(二)轴类零件的材料轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范（如调质、正火、淬火等），以获得一定的强度、韧性和耐磨性。45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50～58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。三、轴类零件典型工艺路线对于7级精度、表面粗糙度Ra0.8～0.4μm的一般传动轴，其典型工艺路线是：正火－车端面钻中心孔－粗车各表面－精车各表面－铣花键、键槽－热处理－修研中心孔－粗磨外圆－精磨外圆－检验。轴类零件一般采用中心孔作为定位基准，以实现基准统一的方案。在单件小批生产中钻中心孔工序常在普通车床上进行。在大批量生产中常在铣端面钻中心孔专用机床上进行。中心孔是轴类零件加工全过程中使用的定位基准，其质量对加工精度有着重大影响。所以必须安排修研中心孔工序。修研中心孔一般在车床上用金刚石或硬质合金顶尖加压进行。对于空心轴（如机床主轴），为了能使用顶...
