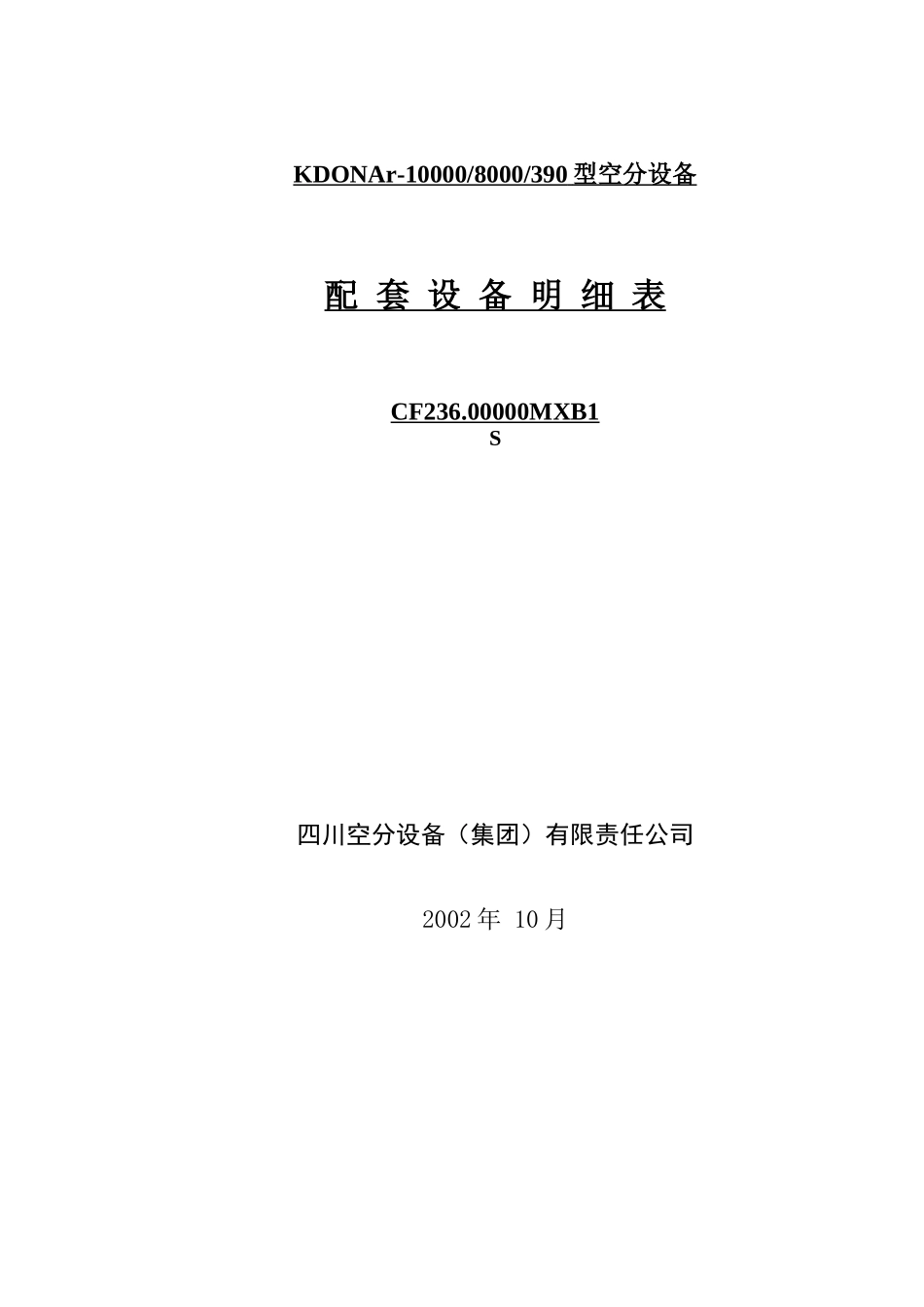

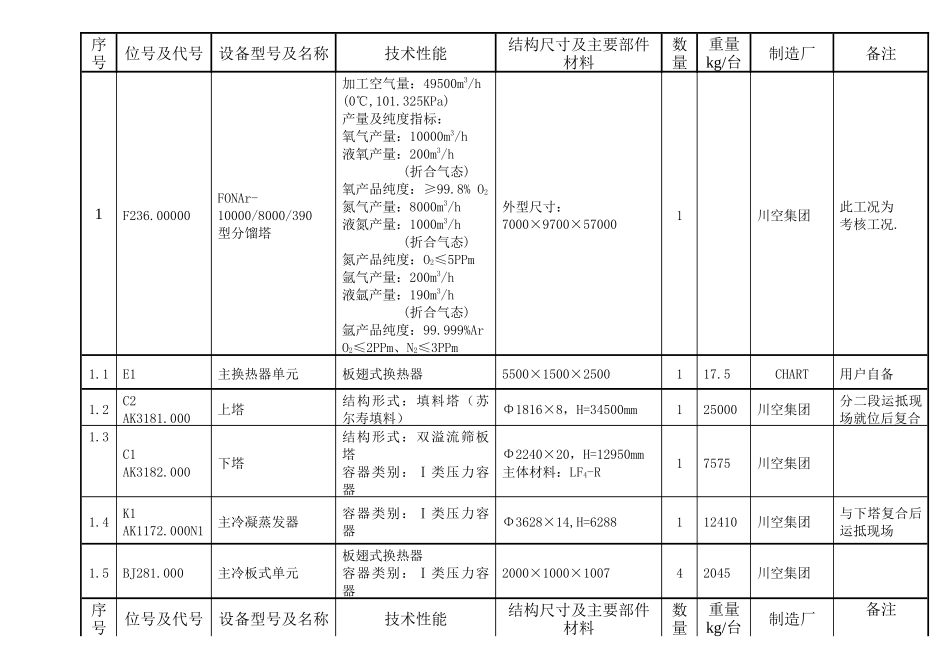

KDONAr-10000/8000/390型空分设备配套设备明细表CF236.00000MXB1S四川空分设备（集团）有限责任公司2002年10月具体内容见下页。序号位号及代号设备型号及名称技术性能结构尺寸及主要部件材料数量重量kg/台制造厂备注1F236.00000FONAr-10000/8000/390型分馏塔加工空气量：49500m3/h(0℃,101.325KPa)产量及纯度指标：氧气产量：10000m3/h液氧产量：200m3/h(折合气态)氧产品纯度：≥99.8%O2氮气产量：8000m3/h液氮产量：1000m3/h(折合气态)氮产品纯度：O2≤5PPm氩气产量：200m3/h液氩产量：190m3/h(折合气态)氩产品纯度：99.999%ArO2≤2PPm、N2≤3PPm外型尺寸：7000×9700×570001川空集团此工况为考核工况.1.1E1主换热器单元板翅式换热器5500×1500×2500117.5CHART用户自备1.2C2AK3181.000上塔结构形式：填料塔（苏尔寿填料）Φ1816×8，H=34500mm125000川空集团分二段运抵现场就位后复合1.3C1AK3182.000下塔结构形式：双溢流筛板塔容器类别：Ⅰ类压力容器Φ2240×20，H=12950mm主体材料：LF4-R17575川空集团1.4K1AK1172.000N1主冷凝蒸发器容器类别：Ⅰ类压力容器Φ3628×14,H=6288112410川空集团与下塔复合后运抵现场1.5BJ281.000主冷板式单元板翅式换热器容器类别：Ⅰ类压力容器2000×1000×100742045川空集团序号位号及代号设备型号及名称技术性能结构尺寸及主要部件材料数量重量kg/台制造厂备注1.6BJ361.000过冷器单元板翅式换热器2000×1200×152213845川空集团1.7C701-1AK3172.000粗氩塔（1）填料塔（天大填料）Φ1516×8，H=1584015485川空集团1.8C701-2AK3173.000粗氩塔（2）填料塔（天大填料）Φ1516×8，H=43598117413川空集团分二段发运到现场复合1.9K701AK1165.000粗氩冷凝器容器类别：常压Φ2420×10，H=427314804川空集团1.10BJ284.000粗氩冷凝器板式单元板翅式换热器容器类别：Ⅰ类压力容器2000×1200×121912773川空集团1..11C702AK3174.000纯氩塔填料塔（天大填料）容器类别：常压上段Φ412×6下段Φ312×6H=145001411川空集团1.12K703AK1130.000纯氩冷凝器Ⅰ类压力容器设计压力：0.5MPaΦ1120×10，H=26381749川空集团1.13BJ252.000纯氩冷凝器板式单元板翅式换热器1200×500×6921473川空集团1.14K702AK1131.000纯氩蒸发器Ⅰ类压力容器设计压力：0.5MPaΦ712×6，H=18431208川空集团1.15BJ237.000纯氩蒸发器板式单元板翅式换热器900×300×3531110川空集团1.16PV701AK523.000液氩计量灌设计压力：0.06MPa设计温度：-196℃Φ608×4，H=3448186川空集团序号位号及代号设备型号及名称技术性能结构尺寸及主要部件材料数量重量kg/台制造厂备注1.17OP1OP2AC-30FC1.5X3X7-2S中压液氧泵工作介质：LO工作流量：5000~12000Nm3/h2ACD用一备一(离心泵)(折合气态)排压：3.1MPa电机功率：50HP1.18ArP703ArP704NDPD1.2X1.26中压液氩泵(往复泵)工作介质：LAr工作流量：250~500L/h排压：3.2MPa电机功率：5HP2ACD用一备一1.19ArP701ArP702TC30FC1.5X2.5X10工艺液氩泵(离心泵)工作介质：工艺LAr工作流量：21600L/h扬程：65m电机功率：20HP2ACD用一备一1.20VE101CF205.40000蒸汽喷射器Φ324×4,H=7956主体材料：LF2-M11131.21F236.10000筒壳6500×9700,H=48500主体材质：Q235－A.F1序号位号及代号设备型号及名称技术性能结构尺寸及主要部件材料数量重量kg/台制造厂备注2SL101CF219.30000氧气放空消音器Φ1212×6H=5117主体材质：Q235－A.F11456川空集团3SL102CF219.40000氮气放空消音器Φ1212×6H=5117主体材质：Q235－A.F11478川空集团4CF236.10000仪控系统1川空集团5ET401增压透平膨胀机组1ACD用户自备6PT178.30000膨胀机进口过滤器主体材质：Q235－A.F1川空集团7PT198.20000增压机进口过滤器主体材质：Q235－A.F1川空集团8WE401A1230.000BFU700−6.30.6−114−3.519−2/∐2增压机后冷却器型式：管壳式容器类别：Ⅱ类压力容器壳程：水，管程：空气外形尺寸：Φ720×10，L=5023mm14420川空集团9CF236.10000仪控系统1川空集团
