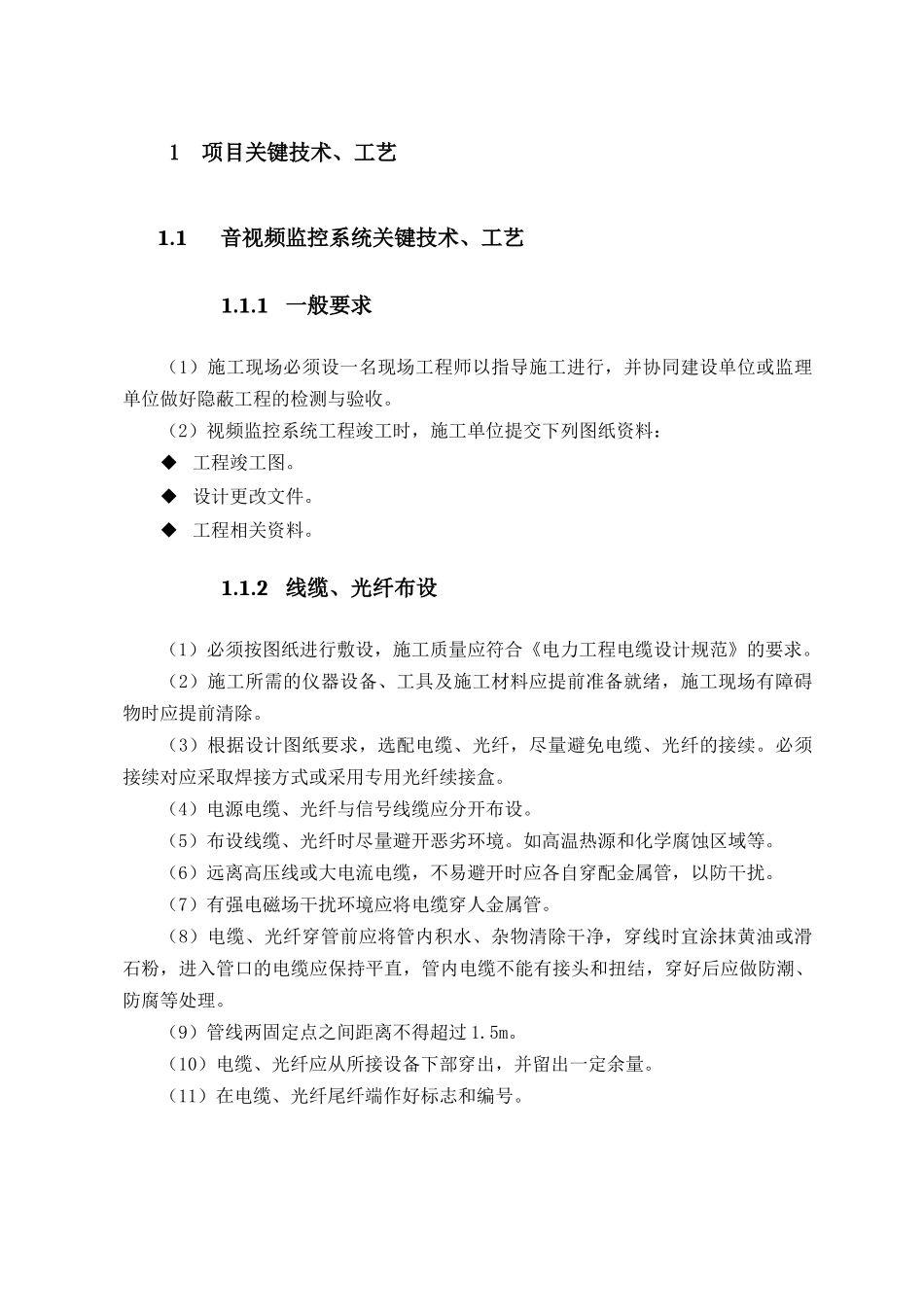

1项目关键技术、工艺1.1音视频监控系统关键技术、工艺1.1.1一般要求（1）施工现场必须设一名现场工程师以指导施工进行，并协同建设单位或监理单位做好隐蔽工程的检测与验收。（2）视频监控系统工程竣工时，施工单位提交下列图纸资料：工程竣工图。设计更改文件。工程相关资料。1.1.2线缆、光纤布设（1）必须按图纸进行敷设，施工质量应符合《电力工程电缆设计规范》的要求。（2）施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。（3）根据设计图纸要求，选配电缆、光纤，尽量避免电缆、光纤的接续。必须接续对应采取焊接方式或采用专用光纤续接盒。（4）电源电缆、光纤与信号线缆应分开布设。（5）布设线缆、光纤时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。（6）远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。（7）有强电磁场干扰环境应将电缆穿人金属管。（8）电缆、光纤穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。（9）管线两固定点之间距离不得超过1.5m。（10）电缆、光纤应从所接设备下部穿出，并留出一定余量。（11）在电缆、光纤尾纤端作好标志和编号。1.1.3前端设备的安装（1）一般要求按安装图纸进行安装。安装前应对所装设备通电检查。安装质量应符合《电气装置安装工程及验收规范》的要求。（2）支架的安装支架与建筑物、支架应牢固安装。所接电源线及网线接出端应固定，且留有一定的余量，以不影响球机的转动为宜。安装高度以满足防范要求为原则。（3）摄像机的安装安装前应对摄像机进行检测和调整，使摄像机处于正常工作状态。球机应牢固地安装在支架上，所留尾线长度以不影响球机转动为宜，尾线须加保护措施。半球摄像机采用吸顶式安装。摄像机转动过程尽可能避免物品遮挡。室外摄像机若明显高于周围建筑物时，应加避雷措施。在搬动、安装摄像机过程中，不得触碰摄像机镜头。安装固定摄像机时，参考以上要求。（4）拾音器安装拾音器在天花板,墙面安装。拾音器临近摄像机安装。安装位置尽量离主要的录音区域较近。1.1.4供电与接地（1）测量所有接地极电阻，必须达到设计要求。达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。（2）系统的防雷接地安装，应严格按设计要求施工。接地安装最好配合土建施工同时进行。1.1.5音视频监控系统的调试（1）一般要求视频监控系统调试应在系统施工结束后进行。视频监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。具备调试所用的仪器设备，且这些设备符合计量要求。检查施工质量，做好与施工队伍的交接。（2）调试前的准备工作电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给系统通电。线路检查。检查各种接线是否正确，检查光纤是否信号传输正常。用250V兆欧表对电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0．5M；用500V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于0．5M。用光测试仪测量光纤传输信号，测量出的传输信号符合要求。接地电阻测量。监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。系统接地电阻应于小4欧姆。（3）摄像机的调试闭合控制台电源开关，若设备指示灯亮，即可闭合摄像机电源，显示屏屏幕上便会显示图像。调图像清晰度，角度，检测摄像机各种性能指标。遥控球机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正常。（4）球机的调试控制球机，使其上下、左右转动到位，若转动过程中无噪音(噪音应小于50dB)、无抖动现象、电机不发热，则视为正常。在球机大幅度转动时，如遇以下情况应及时处理。a．球机的尾线被拉紧。b．转动过...
