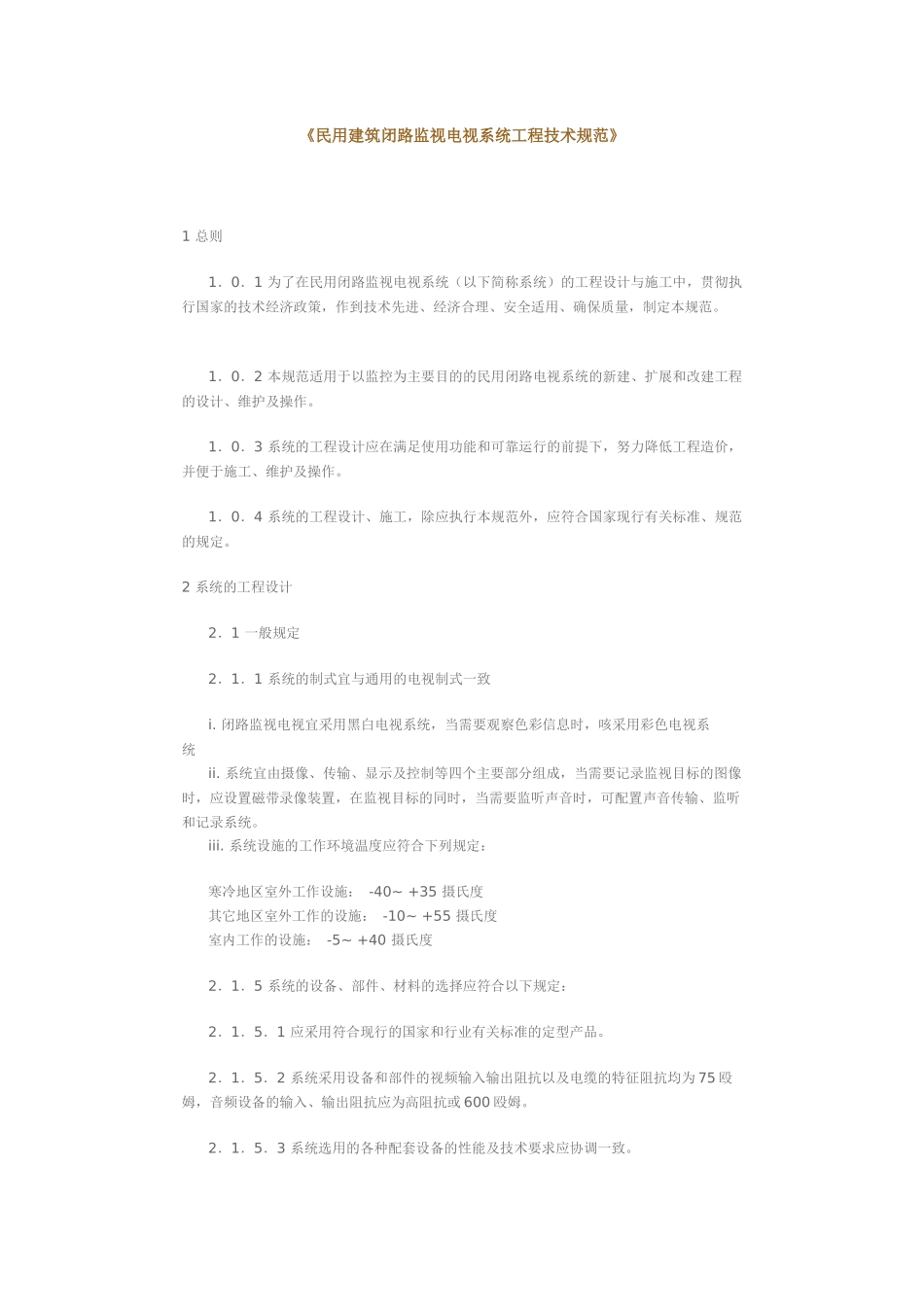

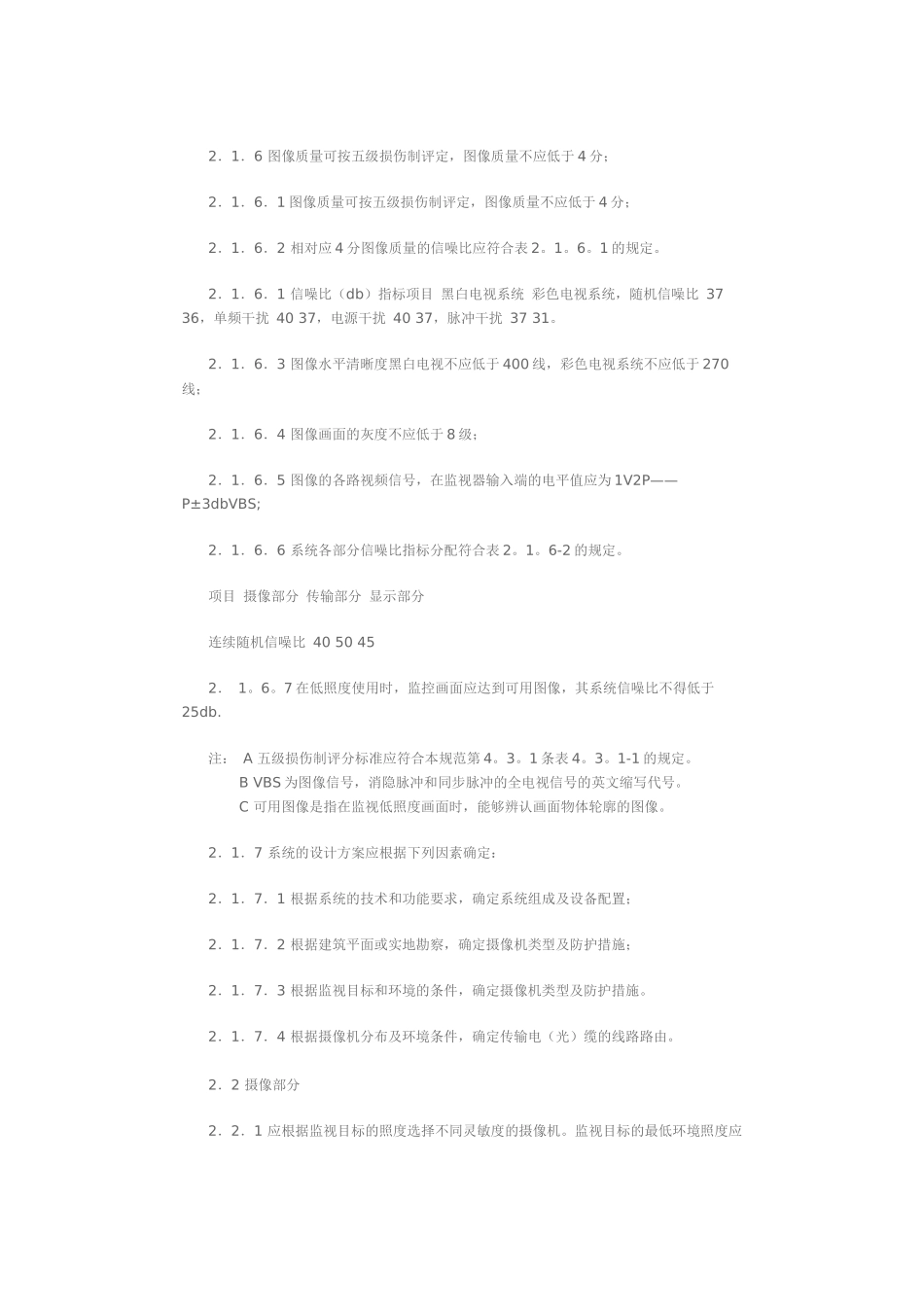

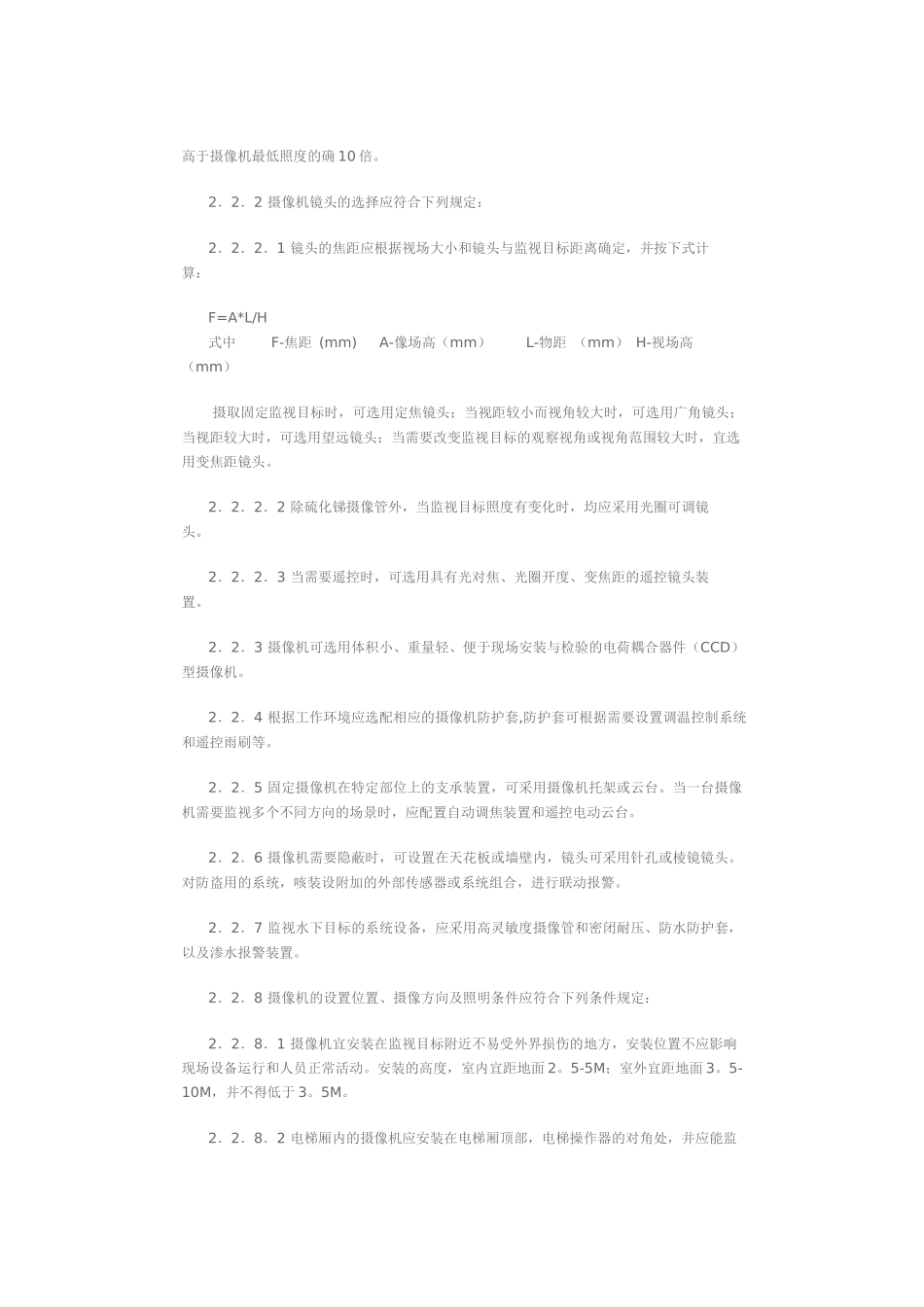

《民用建筑闭路监视电视系统工程技术规范》1总则1．0．1为了在民用闭路监视电视系统（以下简称系统）的工程设计与施工中，贯彻执行国家的技术经济政策，作到技术先进、经济合理、安全适用、确保质量，制定本规范。1．0．2本规范适用于以监控为主要目的的民用闭路电视系统的新建、扩展和改建工程的设计、维护及操作。1．0．3系统的工程设计应在满足使用功能和可靠运行的前提下，努力降低工程造价，并便于施工、维护及操作。1．0．4系统的工程设计、施工，除应执行本规范外，应符合国家现行有关标准、规范的规定。2系统的工程设计2．1一般规定2．1．1系统的制式宜与通用的电视制式一致i.闭路监视电视宜采用黑白电视系统，当需要观察色彩信息时，咳采用彩色电视系统ii.系统宜由摄像、传输、显示及控制等四个主要部分组成，当需要记录监视目标的图像时，应设置磁带录像装置，在监视目标的同时，当需要监听声音时，可配置声音传输、监听和记录系统。iii.系统设施的工作环境温度应符合下列规定：寒冷地区室外工作设施：-40~+35摄氏度其它地区室外工作的设施：-10~+55摄氏度室内工作的设施：-5~+40摄氏度2．1．5系统的设备、部件、材料的选择应符合以下规定：2．1．5．1应采用符合现行的国家和行业有关标准的定型产品。2．1．5．2系统采用设备和部件的视频输入输出阻抗以及电缆的特征阻抗均为75殴姆，音频设备的输入、输出阻抗应为高阻抗或600殴姆。2．1．5．3系统选用的各种配套设备的性能及技术要求应协调一致。2．1．6图像质量可按五级损伤制评定，图像质量不应低于4分；2．1．6．1图像质量可按五级损伤制评定，图像质量不应低于4分；2．1．6．2相对应4分图像质量的信噪比应符合表2。1。6。1的规定。2．1．6．1信噪比（db）指标项目黑白电视系统彩色电视系统，随机信噪比3736，单频干扰4037，电源干扰4037，脉冲干扰3731。2．1．6．3图像水平清晰度黑白电视不应低于400线，彩色电视系统不应低于270线；2．1．6．4图像画面的灰度不应低于8级；2．1．6．5图像的各路视频信号，在监视器输入端的电平值应为1V2P——P±3dbVBS;2．1．6．6系统各部分信噪比指标分配符合表2。1。6-2的规定。项目摄像部分传输部分显示部分连续随机信噪比4050452．1。6。7在低照度使用时，监控画面应达到可用图像，其系统信噪比不得低于25db.注：A五级损伤制评分标准应符合本规范第4。3。1条表4。3。1-1的规定。BVBS为图像信号，消隐脉冲和同步脉冲的全电视信号的英文缩写代号。C可用图像是指在监视低照度画面时，能够辨认画面物体轮廓的图像。2．1．7系统的设计方案应根据下列因素确定：2．1．7．1根据系统的技术和功能要求，确定系统组成及设备配置；2．1．7．2根据建筑平面或实地勘察，确定摄像机类型及防护措施；2．1．7．3根据监视目标和环境的条件，确定摄像机类型及防护措施。2．1．7．4根据摄像机分布及环境条件，确定传输电（光）缆的线路路由。2．2摄像部分2．2．1应根据监视目标的照度选择不同灵敏度的摄像机。监视目标的最低环境照度应高于摄像机最低照度的确10倍。2．2．2摄像机镜头的选择应符合下列规定：2．2．2．1镜头的焦距应根据视场大小和镜头与监视目标距离确定，并按下式计算：F=A*L/H式中F-焦距(mm)A-像场高（mm）L-物距（mm）H-视场高（mm）摄取固定监视目标时，可选用定焦镜头；当视距较小而视角较大时，可选用广角镜头；当视距较大时，可选用望远镜头；当需要改变监视目标的观察视角或视角范围较大时，宜选用变焦距镜头。2．2．2．2除硫化锑摄像管外，当监视目标照度有变化时，均应采用光圈可调镜头。2．2．2．3当需要遥控时，可选用具有光对焦、光圈开度、变焦距的遥控镜头装置。2．2．3摄像机可选用体积小、重量轻、便于现场安装与检验的电荷耦合器件（CCD）型摄像机。2．2．4根据工作环境应选配相应的摄像机防护套,防护套可根据需要设置调温控制系统和遥控雨刷等。2．2．5固定摄像机在特定部位上的支承装置，可采用摄像机托架或云台。当一台摄像机需要监视多个不同方向的场景时，应配置自动调焦装置和遥控电动云台。2．2．6摄像机需要隐蔽时，可设置在天花板或墙壁内，镜头可采用针...
