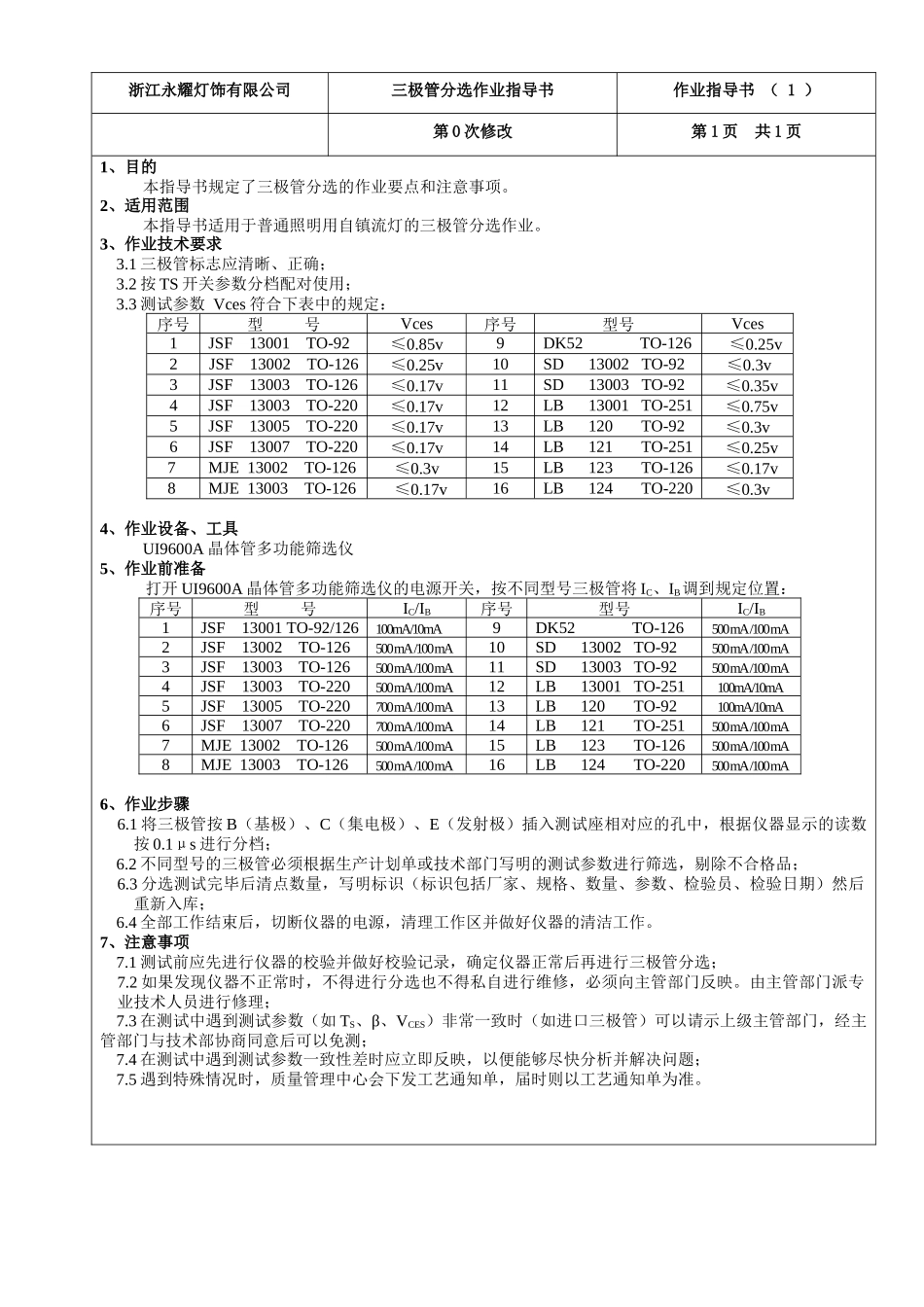

浙江永耀灯饰有限公司三极管分选作业指导书作业指导书（1）第0次修改第1页共1页1、目的本指导书规定了三极管分选的作业要点和注意事项。2、适用范围本指导书适用于普通照明用自镇流灯的三极管分选作业。3、作业技术要求3.1三极管标志应清晰、正确；3.2按TS开关参数分档配对使用；3.3测试参数Vces符合下表中的规定：序号型号Vces序号型号Vces1JSF13001TO-92≤0.85v9DK52TO-126≤0.25v2JSF13002TO-126≤0.25v10SD13002TO-92≤0.3v3JSF13003TO-126≤0.17v11SD13003TO-92≤0.35v4JSF13003TO-220≤0.17v12LB13001TO-251≤0.75v5JSF13005TO-220≤0.17v13LB120TO-92≤0.3v6JSF13007TO-220≤0.17v14LB121TO-251≤0.25v7MJE13002TO-126≤0.3v15LB123TO-126≤0.17v8MJE13003TO-126≤0.17v16LB124TO-220≤0.3v4、作业设备、工具UI9600A晶体管多功能筛选仪5、作业前准备打开UI9600A晶体管多功能筛选仪的电源开关，按不同型号三极管将IC、IB调到规定位置：序号型号IC/IB序号型号IC/IB1JSF13001TO-92/126100mA/10mA9DK52TO-126500mA/100mA2JSF13002TO-126500mA/100mA10SD13002TO-92500mA/100mA3JSF13003TO-126500mA/100mA11SD13003TO-92500mA/100mA4JSF13003TO-220500mA/100mA12LB13001TO-251100mA/10mA5JSF13005TO-220700mA/100mA13LB120TO-92100mA/10mA6JSF13007TO-220700mA/100mA14LB121TO-251500mA/100mA7MJE13002TO-126500mA/100mA15LB123TO-126500mA/100mA8MJE13003TO-126500mA/100mA16LB124TO-220500mA/100mA6、作业步骤6.1将三极管按B（基极）、C（集电极）、E（发射极）插入测试座相对应的孔中，根据仪器显示的读数按0.1μs进行分档；6.2不同型号的三极管必须根据生产计划单或技术部门写明的测试参数进行筛选，剔除不合格品；6.3分选测试完毕后清点数量，写明标识（标识包括厂家、规格、数量、参数、检验员、检验日期）然后重新入库；6.4全部工作结束后，切断仪器的电源，清理工作区并做好仪器的清洁工作。7、注意事项7.1测试前应先进行仪器的校验并做好校验记录，确定仪器正常后再进行三极管分选；7.2如果发现仪器不正常时，不得进行分选也不得私自进行维修，必须向主管部门反映。由主管部门派专业技术人员进行修理；7.3在测试中遇到测试参数（如TS、β、VCES）非常一致时（如进口三极管）可以请示上级主管部门，经主管部门与技术部协商同意后可以免测；7.4在测试中遇到测试参数一致性差时应立即反映，以便能够尽快分析并解决问题；7.5遇到特殊情况时，质量管理中心会下发工艺通知单，届时则以工艺通知单为准。浙江永耀灯饰有限公司双向触发管测试作业指导书作业指导书（2）第0次修改第1页共1页1、目的本指导书规定了双向触发管测试的作业要点和注意事项。2、适用范围本指导书适用于普通照明用自镇流的双向触发管测试作业。3、作业技术要求3.1双向触发管的标志应清晰、正确。3.2图示仪上的波形要清晰，不能有异常、抖动现象。3.2△V必须符合规定，目前规定△V大于5V。4、作业设备、工具XJ4832晶体管图示仪，测试笔，测试架。5、作业前准备先接通晶体管图示仪的电源，按要求设定参数①X轴：VCE-10v/格；②Y轴：IC-0.2mA/格；③功耗电阻5K；④峰值电压范围50V；⑤调节扫描线使其处于中间位置。6、作业步骤6.1将触发管插在测试台相应位置上，观看图示仪上显示的波形，△V等应符合要求（△V大于5V），剔除不合格品；6.2分选完毕后清点数量，写明标识（标识包括厂家、规格、数量、参数、检验员、检验日期）然后重新入库；6.3全部工作结束后切断仪器的电源，清理工作区并做好仪器的清洁工作。7、注意事项7.1测试前应先进行仪器的校验并做好校验记录，确定仪器正常后再进行触发管分选；7.2如果发现仪器不正常时，不得进行分选也不得私自进行维修，必须提请主管部门派专业技术人员进行修理；7.3仪器所显示波形的形状有异常或抖动等现象均作为不合格品处置；7.4如果测试中发现触发管一致性差、不合格比例高时，应及时向主管部门反映以便能够尽快分析并解决问题或考虑退货。浙江永耀灯饰有限公司磁环分选作业指导书作业指导书（3）第0次修改第1页共1页1、目的本指导书规定了磁环分选的作业要点和...
