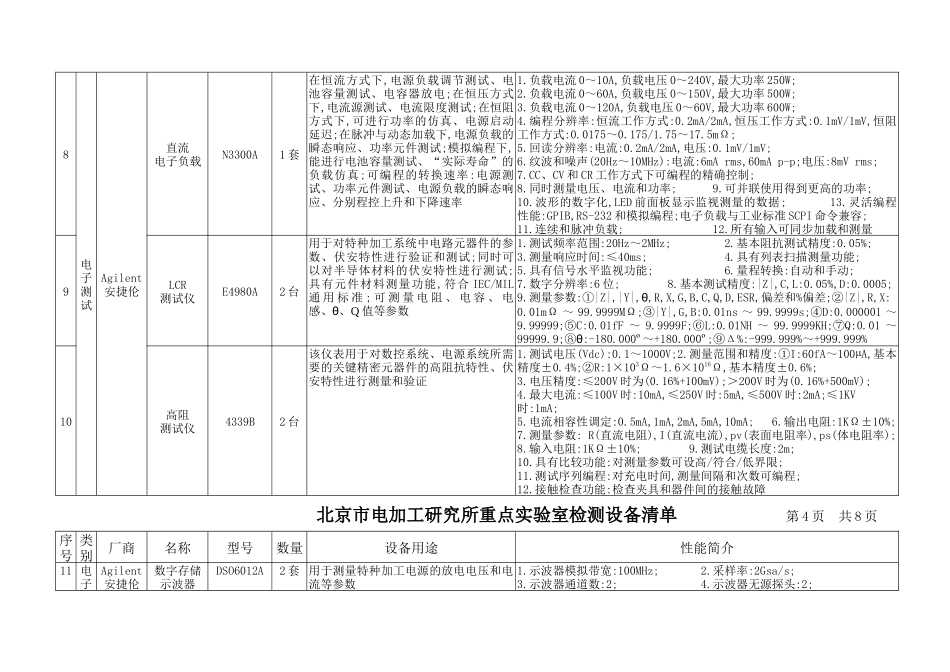

北京市电加工研究所重点实验室检测设备清单第1页共8页序号类别厂商名称型号数量设备用途性能简介1电子测试Agilent安捷伦逻辑分析仪16821A2套用于跟踪实时系统运行的逻辑分析,能精确测量精密时序关系,是计算机数控系统设计、研发、维修工程师的工具;通过眼图查找器进行高速总线测量提供最高置信度,用于高速计算机的研发;通过以波形、列表、趋势图、反汇编、源跟踪码等形式观察和比较显示的时间相关数据,可发现软件设计中的错误,是测试软件和硬件关系的仪器设备;自动化的测量设置,能快速得到故障线索1.逻辑分析仪通道数:34;2.码型发生器通道数:48;3.最大定时采样速率(半通道/全通道):1.0GHz(1.0ns)/500MHz(2.0ns);4.逻辑分析仪探头:飞线探头、软接触无连接探头各1套;5.高速定时缩放:4GHz(250ps),64K深度;6.最大状态采样速率:250MHz;7.显示器:≥15”彩色显示屏;8.自动阈值/采样位置查找所有通道的同步眼图:有;9.码型发生器:最高时钟(半通道/全通道):300MHz/180MHz;10.码型发生器矢量存储器深度:16M/8M(半通道/全通道);11.码型发生器数据通道数:24/48(半通道/全通道);12.大存储深度:4M2数字存储示波器DSO3202A3套用于测量特种加工电源的参数和工作状态1.模拟带宽:200MHz;2.采样率:1Gsa/s;3.示波器通道数:2;4.示波器无源探头:25.示波器高压差分探头:2;6.测量特性:①测量ΔT,ΔV,频率;②自动测量20种,同时显示18种,5位硬件计数器,模板测试;③电压峰峰,最大,最小,平均,幅度,波顶,波底,Vrms,过冲,前冲;④时间频率,周期,正脉冲宽度,负脉冲宽度,正脉冲占空比,负脉冲占空比,上升时间,下降时间,延迟,相位;⑤运算功能:加,减,乘,FFT;⑥FFT窗模式Hanning,Hamming,Blackman-Harris,Rectangular;7.存储器:每通道4Kpts,多帧存储(1000帧),4M个样点,支持回放;8.I/O接口:GPIB、RS-232接口,最大数据传输率GPIB:500Kbytes/s3函数、任意波形发生器、码型发生器33250A4套该仪器用于发出实验室各种常用波形,如正弦波,方波,脉冲波,脉冲串,噪声等,并可产生各种常用的调制格式,如AM,FM等。分辨率高,失真小,接口形式多等特点1.频率范围:1µHz～80MHz,年频率精度:2ppm;2.采样率:200Msa/s3.相位噪声:10MHz时≤65dBc(典型值),80MHz时≤47dBc(典型值);4.幅度范围:10mVpp～10Vpp,幅度精度:±1%设置±1mVpp;5.基本波形:正弦波,方波,脉冲波,斜波,三角波,脉冲噪声,直流,心律波,指数上升和下降等;6.调制:AM、FM、FSK;7.产生任意波形的能力:1～64K点长度,14位幅度分辨率;8.扫描类型:线性或对数,向上或向下;9.支持外部时间基准;10.调制模式:支持内部及外部调制模式;11.接口种类:GPIB,RS-232;12.脉冲:50MHz,脉冲宽度:8ns～1999.9s,可变沿时间:5ns～1ms,抖动:100ppm+50ps北京市电加工研究所重点实验室检测设备清单第2页共8页序号类别厂商名称型号数量设备用途性能简介4电子测试Agilent安捷伦数字存储示波器MSO7104A2套当电路设计有大量混合的模拟和数字信号成分时,利用仪器独特的4+16示波器/逻辑通道的组合为调试人员提供数字和模拟信号的因果关系。该仪器还有FPGA内部节点的可视功能(FPGA动态探头),用于调试系统的可编程逻辑器件1.示波器模拟带宽:1GHz;2.采样率:4Gsa/s;3.示波器通道数:4;4.逻辑分析仪通道数:16;5.示波器无源探头:4;6.示波器有源单端探头和电源:1套;7.示波器有源差分探头:4套;8.逻辑分析仪探头:16;9.逻辑分析仪电缆屉:1;10.FPGA动态分析探头:2;11.测量特性:①电压:支持峰峰值,最大值,最小值,平均值,幅度,波峰,波谷,过冲,预冲,RMS测量;②时间:支持频率,周期,+宽度,-宽度,占空比,上升沿,下降沿,延迟,相位测量;③波形运算:支持加,减,乘,微分,积分,FFT运算5基准电源N5770A1台1500W电源有快速编程和有源下编程能力,可在通信系统过程中得到最高的DUT吞吐率;有许多先进的编程特性,包括存储状态和状态报告;可通过GPIB用工业标准SCPI命令编程;能对当今最先进的特种加工用电源进行仿真,以确定电源的最佳参数指标;能对电源在各种不同负载下的可靠性和自保护能力进行测量和评估1.在1U机箱内可获得1500W的功率;2.保护特性确保DUT安全性;3.85～265Vac通用交流输入,可自动调整;4.具有SCPI命令集的GPIB、LAN和USB接口进行远程编...
