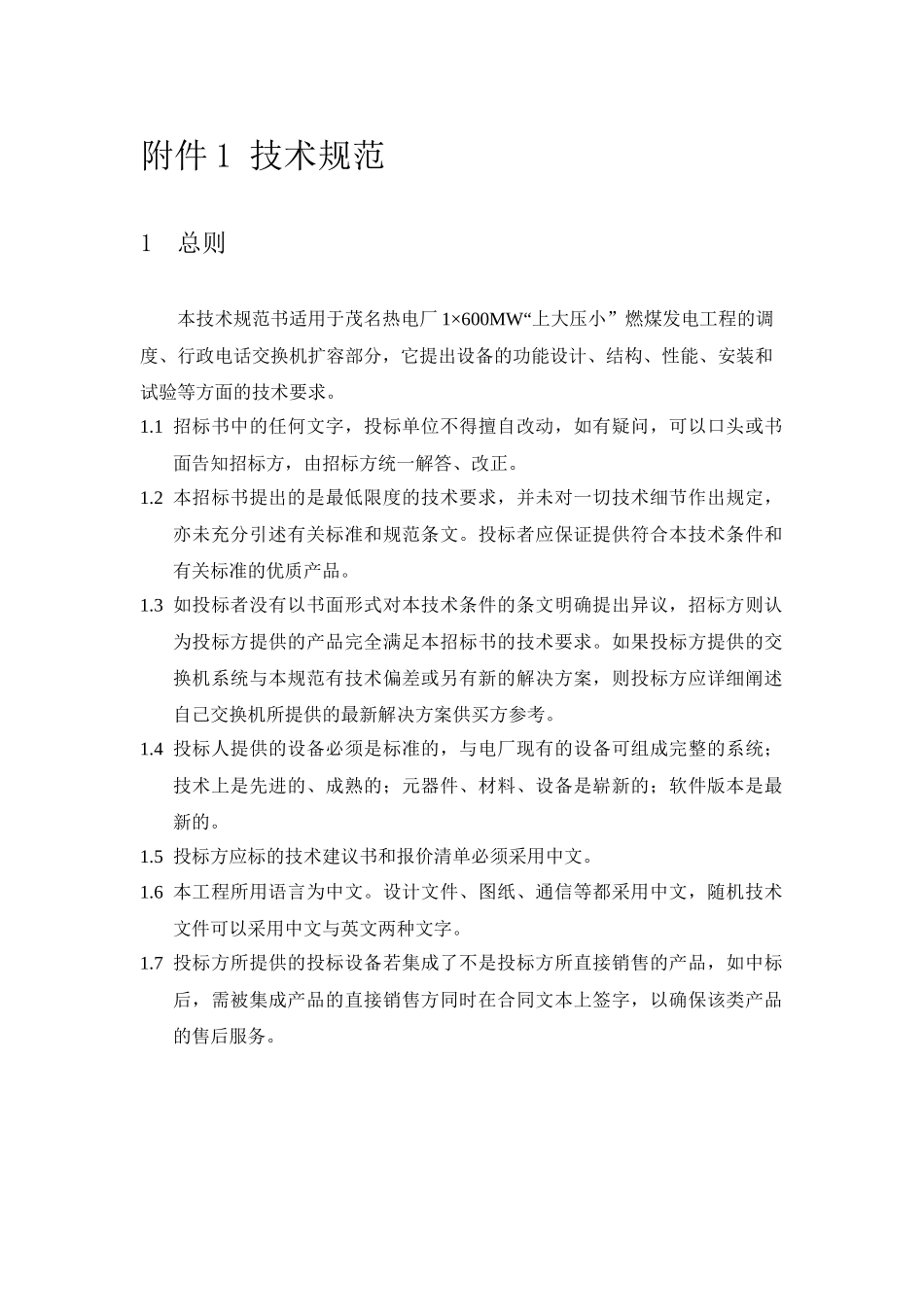

茂名热电厂1×600MW“上大压小”燃煤发电工程第十批辅机设备采购招标文件第三卷：技术规范书招标编号：GXTC-1114010-7设备名称：调度及行政电话交换系统扩容招标人：茂名臻能热电有限公司招标代理机构：国信招标集团有限公司设计单位：湖南省电力勘测设计院二O一一年七月目录附件1技术规范附件2供货范围附件3技术资料及交付进度附件4交货进度附件5监造、检验和性能验收试验附件6技术服务和设计联络附件7分包与外购附件8大（部）件情况附件9差异表附件10招标文件附图附件11质量保证措施附件1技术规范1总则本技术规范书适用于茂名热电厂1×600MW“上大压小”燃煤发电工程的调度、行政电话交换机扩容部分，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.1招标书中的任何文字，投标单位不得擅自改动，如有疑问，可以口头或书面告知招标方，由招标方统一解答、改正。1.2本招标书提出的是最低限度的技术要求，并未对一切技术细节作出规定，亦未充分引述有关标准和规范条文。投标者应保证提供符合本技术条件和有关标准的优质产品。1.3如投标者没有以书面形式对本技术条件的条文明确提出异议，招标方则认为投标方提供的产品完全满足本招标书的技术要求。如果投标方提供的交换机系统与本规范有技术偏差或另有新的解决方案，则投标方应详细阐述自己交换机所提供的最新解决方案供买方参考。1.4投标人提供的设备必须是标准的，与电厂现有的设备可组成完整的系统；技术上是先进的、成熟的；元器件、材料、设备是崭新的；软件版本是最新的。1.5投标方应标的技术建议书和报价清单必须采用中文。1.6本工程所用语言为中文。设计文件、图纸、通信等都采用中文，随机技术文件可以采用中文与英文两种文字。1.7投标方所提供的投标设备若集成了不是投标方所直接销售的产品，如中标后，需被集成产品的直接销售方同时在合同文本上签字，以确保该类产品的售后服务。2工程概况2.1行政电话交换机扩容电厂现有的行政电话交换机为1套爱立信MX-ONE程控交换机，已满配2个LIM柜。本期工程对行政电话交换机进行扩容，在行政电话交换机房需增加1个机柜，在煤场配电室新配置1个远端模块机柜，另外，还包括对交换机的计费系统进行升级、增加来电显示功能、开通移动分机等，详见设备配置需求。2.2调度电话交换机扩容电厂现有的调度电话交换机为1套塔迪兰CoralFlexiCom5000程控交换机，已满配1个机柜。本期工程对调度电话交换机进行扩容，在调度电话交换机机房需增加1个机柜，增加1套录音系统，并对调度电话交换机的软件进行升级。另外，在新建的集控楼集控室装设2席调度台，在现有输煤控制楼控制室装设1席调度台。2.3音频配线架（柜）本期工程在行政电话交换机机房配置1套开放式4000回线音频配线架，在调度电话交换机机房配置1套600回线音频配线架，在集控楼电气二次设备室配置1套1000回线音频配线柜。2.4其他包括本期工程中增加的按键式自动电话机、特种电话机、无绳对讲机。3投标方资格投标方必须具有设计、制造和集成两套以上相似规模或更大规模电话交换网络的能力，投标产品于2003年至今至少具有电力系统2个220kV及以上站点或2个300MW（或以上）机组工程燃煤电厂运行1年的业绩。投标方应提供上述能力的资格证明书和ISO9000系列质量认证书的资格证明。同时投标方应提供由工信部（原信产部）通过测试和签发的交换机入网证书，以及中国7号信令的TUP和ISUP的入网证书。4买卖双方的职责4.1投标方职责1)投标方应基于本规范书所述的设备需求，提供详细的技术建议和报价清单，负责系统设计和设备配置并提供所供设备的技术数据。2)投标方应负责设备的设计、制造和包装，并运送到买方指定的地点。3)投标方应提供交换系统扩容部分与现有设备之间以及与通道设备之间的连接电缆和电缆接头、交换机主机与远端模块之间的光缆，并应提供连接电缆的图纸说明。4)投标方应向买方提供所供设备的通信协议。5)投标方应提供设备供电、接地、空调、设备布置等所需外部环境的要求。6)投标方应负责召开技术联络会议。7)投标方应负责设备的工厂验收、所供设备的现场安装、连接督导（包括至配线架的电缆连接、电源连线、接地...
