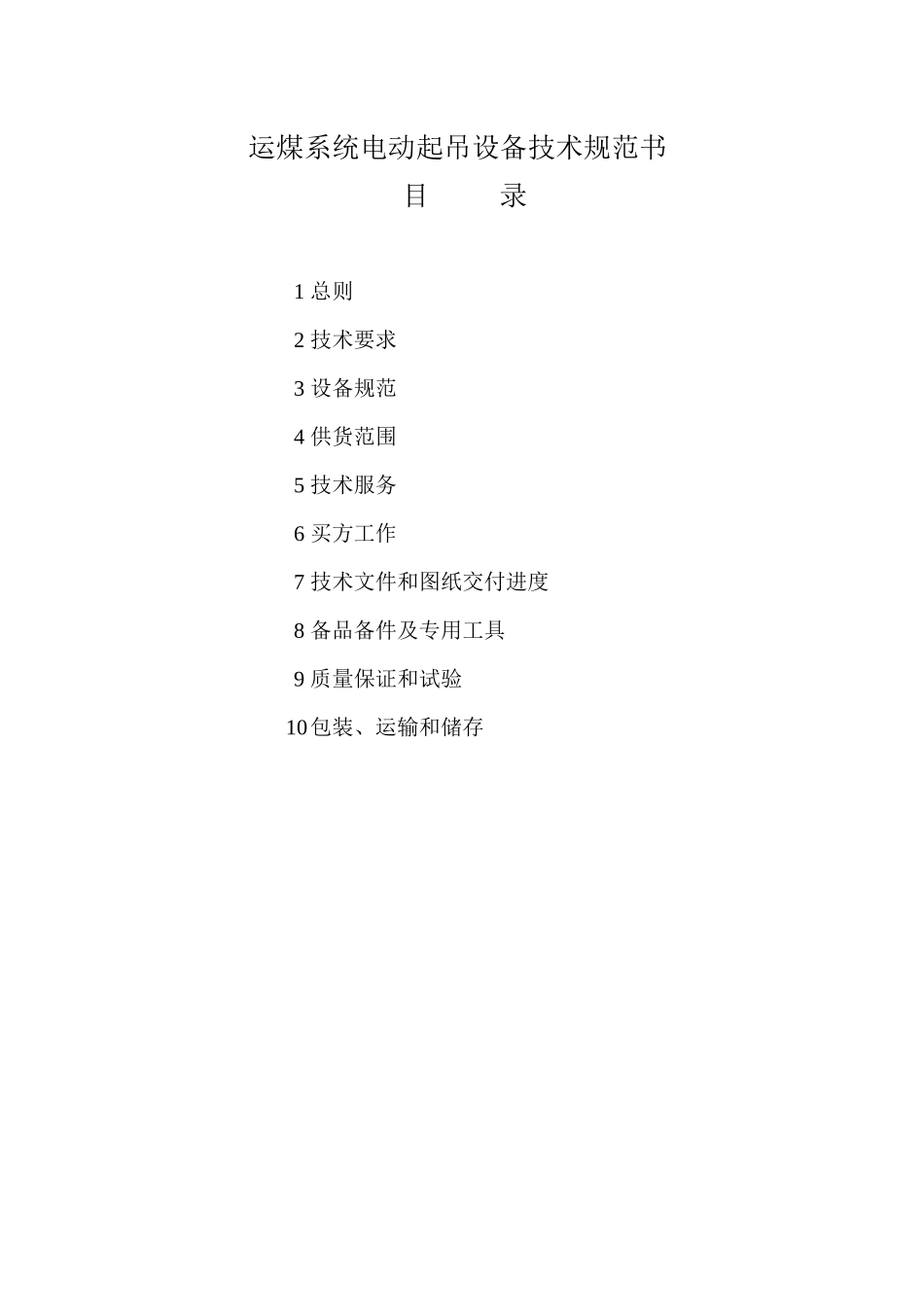

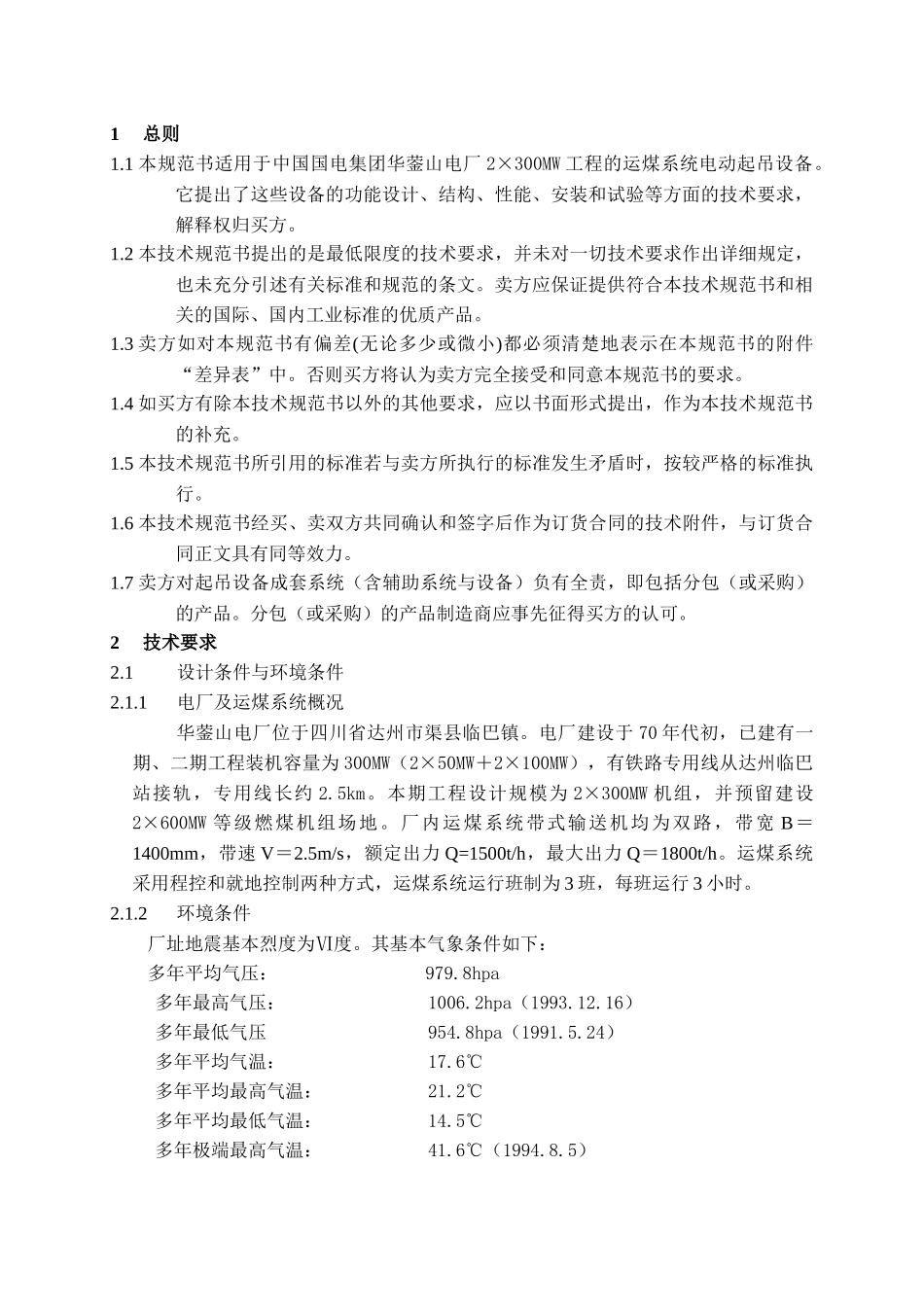

中国国电集团华蓥山发电厂2×300MW工程项目电动起吊设备采购招标文件分包号：GDHYS-ZBCL017第二卷技术规范书华蓥山发电厂二○○四年十一月运煤系统电动起吊设备技术规范书目录1总则2技术要求3设备规范4供货范围5技术服务6买方工作7技术文件和图纸交付进度8备品备件及专用工具9质量保证和试验10包装、运输和储存1总则1.1本规范书适用于中国国电集团华蓥山电厂2×300MW工程的运煤系统电动起吊设备。它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求，解释权归买方。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文。卖方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。1.3卖方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在本规范书的附件“差异表”中。否则买方将认为卖方完全接受和同意本规范书的要求。1.4如买方有除本技术规范书以外的其他要求，应以书面形式提出，作为本技术规范书的补充。1.5本技术规范书所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。1.6本技术规范书经买、卖双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.7卖方对起吊设备成套系统（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得买方的认可。2技术要求2.1设计条件与环境条件2.1.1电厂及运煤系统概况华蓥山电厂位于四川省达州市渠县临巴镇。电厂建设于70年代初，已建有一期、二期工程装机容量为300MW（2×50MW＋2×100MW），有铁路专用线从达州临巴站接轨，专用线长约2.5km。本期工程设计规模为2×300MW机组，并预留建设2×600MW等级燃煤机组场地。厂内运煤系统带式输送机均为双路，带宽B＝1400mm，带速V＝2.5m/s，额定出力Q=1500t/h，最大出力Q＝1800t/h。运煤系统采用程控和就地控制两种方式，运煤系统运行班制为3班，每班运行3小时。2.1.2环境条件厂址地震基本烈度为Ⅵ度。其基本气象条件如下：多年平均气压：979.8hpa多年最高气压：1006.2hpa（1993.12.16）多年最低气压954.8hpa（1991.5.24）多年平均气温：17.6℃多年平均最高气温：21.2℃多年平均最低气温：14.5℃多年极端最高气温：41.6℃（1994.8.5）多年极端最低气温：－3.2℃（1991.12.28）多年平均相对湿度：81％多年最小相对湿度：14％多年平均水汽压：17.3hpa多年最大水汽压：40.2hpa（1978.7.10）多年最小水汽压：2.2hpa（1967.1.15）多年年平均降水量：1093.6mm多年年最大降水量：1470.4mm（1983年）多年年最小降水量：728.4mm（1966年）多年一日最大降水量：187.7mm（1980年）多年一小时最大降水量：64.7mm（1999.8.17）多年十分钟最大降水量：24.8mm（1999.8.17）多年年平均蒸发量：1016.2mm多年年最大蒸发量：1207.3mm（1994年）多年年最小蒸发量：917mm（1989年）多年平均风速：1.6m/s多年最大风速：16.0m/s多年年平均雷暴日数：40.2d多年年最多雷暴日数：54d（1979年）多年最大积雪深度：12cm（1994.1.8）多年平均地温：19℃多年极端最低地温：－3.2℃（1991.12.28）多年极端最高地温：69.0℃（1994.8.12）2.1.3燃煤特性2.1.3.1煤种粒度：≤300mm散状密度：～1.0t/m3安息角：静安息角～40°，动安息角～20°燃煤特性分析见下表：序号名称单位设计煤种校核煤种一元素分析1收到基碳Car%52.0550.872收到基氢Har%3.162.403收到基氧Oar%5.993.674收到基氮Nar%0.950.69序号名称单位设计煤种校核煤种5收到基硫Sar%1.241.18二工业分析1空气干燥基水分Mad%1.11.222干燥无灰基挥发份Vdaf%27.524.653收到基灰分Aar%32.9133.994收到基水分Mar%3.77.2三收到基低位发热量Qnet.arkJ/kg2105019310四哈氏可磨系数HGI/8280BTN可磨性指数KVTI/1.5421.512五冲刷磨损指数Ke5.237.572.1.4使用条件吊钩桥式起重机：翻车机室内，半露天，粉尘大。喷水抑尘，室内较为潮湿。工作制为A5级，日工作班次3班制，每班运行3小时单梁桥式/悬挂式起重机：室内作业，短时工作；电动单轨抓斗起重机：室内作业，半露天，短时工作；2.2标准和规范所有上述设...
