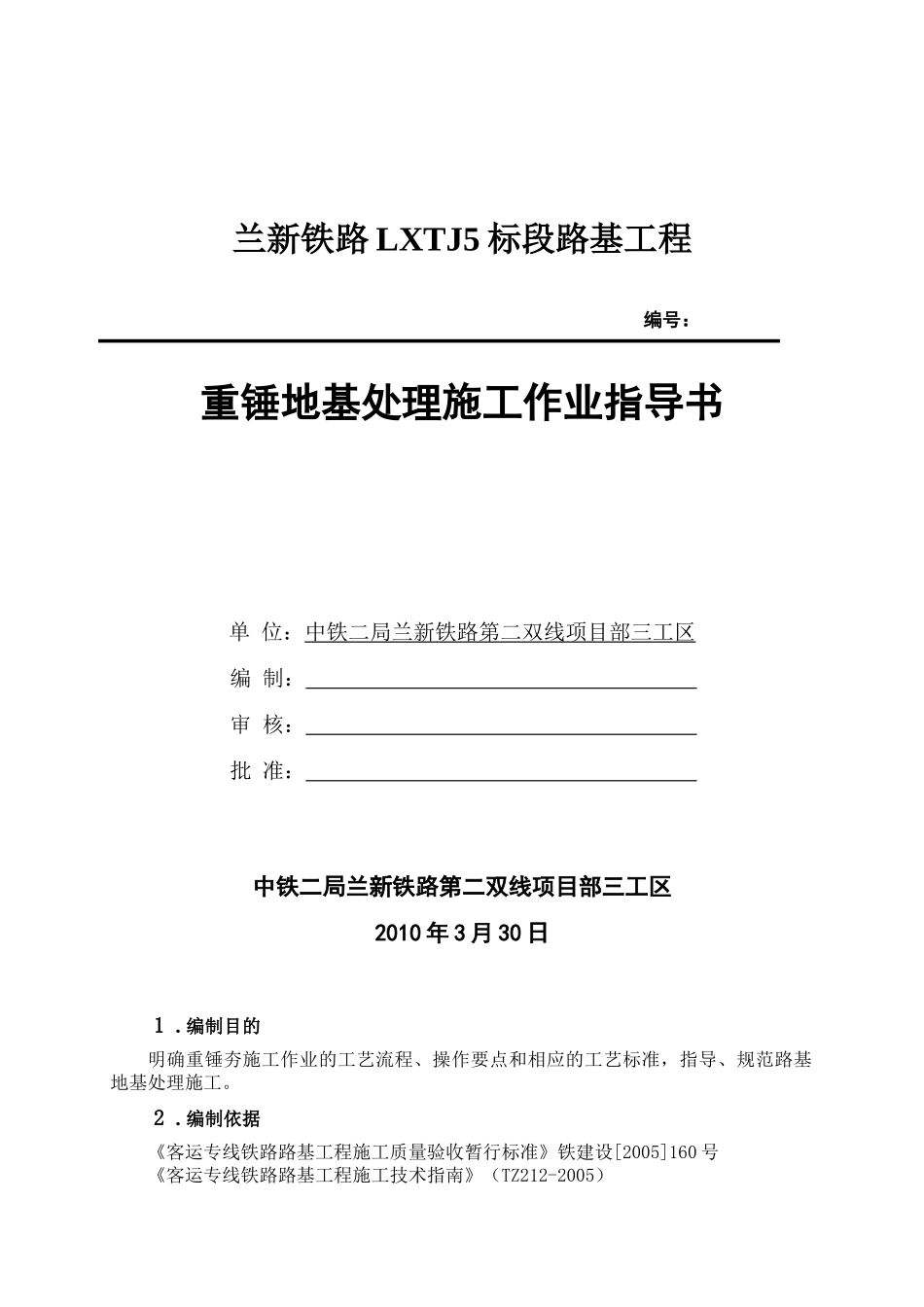

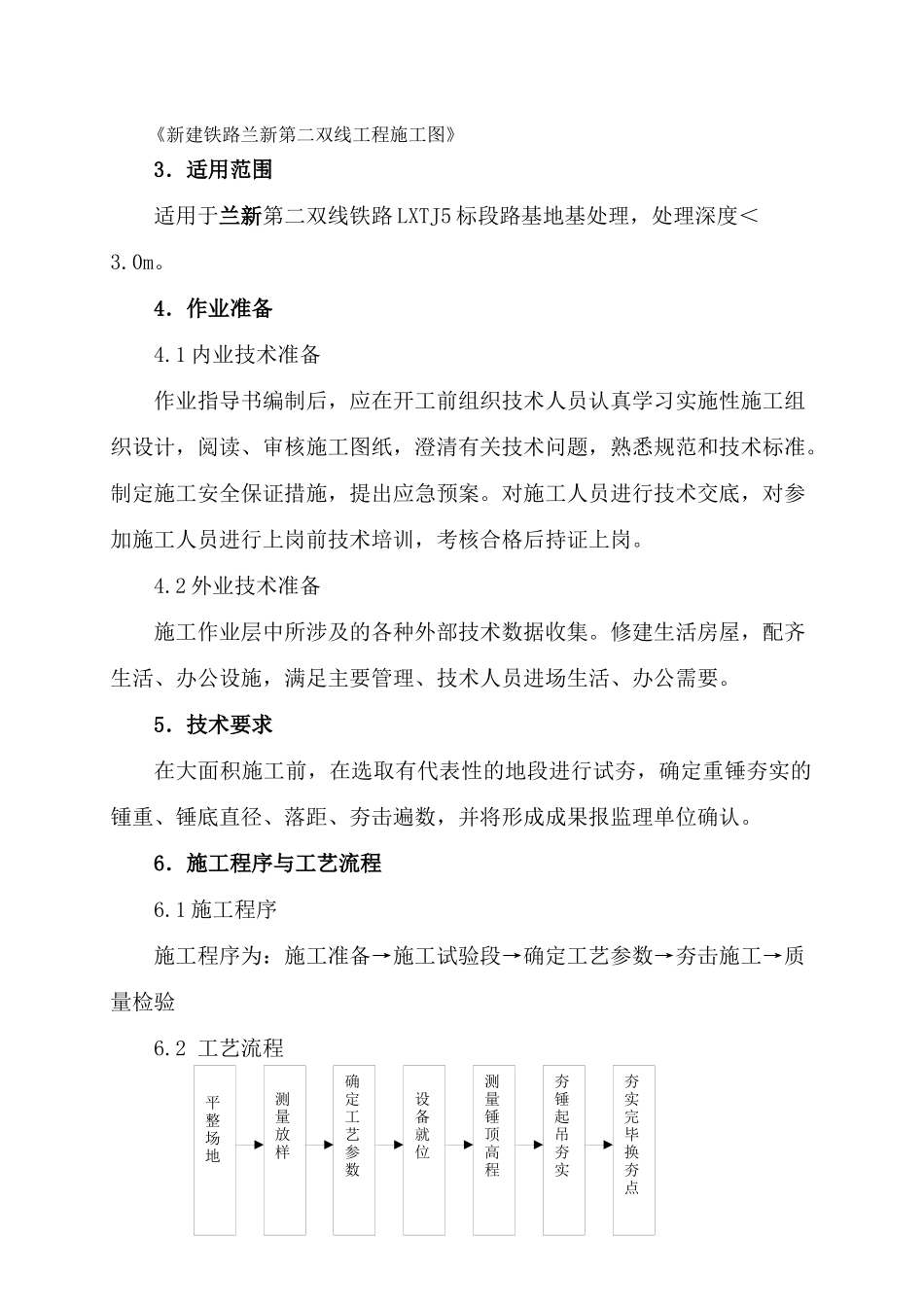

兰新铁路LXTJ5标段路基工程编号：重锤地基处理施工作业指导书单位：中铁二局兰新铁路第二双线项目部三工区编制：审核：批准：中铁二局兰新铁路第二双线项目部三工区2010年3月30日1.编制目的明确重锤夯施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范路基地基处理施工。2.编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号《客运专线铁路路基工程施工技术指南》（TZ212-2005）平整场地测量放样确定工艺参数设备就位测量锤顶高程夯锤起吊夯实夯实完毕换夯点《新建铁路兰新第二双线工程施工图》3．适用范围适用于兰新第二双线铁路LXTJ5标段路基地基处理，处理深度＜3.0m。4．作业准备4.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。4.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。5．技术要求在大面积施工前，在选取有代表性的地段进行试夯，确定重锤夯实的锺重、锤底直径、落距、夯击遍数，并将形成成果报监理单位确认。6．施工程序与工艺流程6.1施工程序施工程序为：施工准备→施工试验段→确定工艺参数→夯击施工→质量检验6.2工艺流程7．施工要求7.1施工准备7.1.1依据设计高程及预先估计夯后可能产生的平均地面变形量，确定夯前地面高程。7.1.2夯锤的重量应按欲加固的土层深度、土的性质及夯锤落距选定，夯锤底面宜采用圆形，面积应符合设计要求。7.1.3施工前，按设计初步确定的夯实参数，在有代表性的场地上进行试夯。通过夯实前后测试数据的对比，检验夯实效果，确定各项工艺参数，并报监理单位确认。7.1.4场地平整，清除表层土，进行表面松散土层碾压，修筑机械设备进出道路，排除地表水，施工区周边作排水沟以确保场地排水通畅防止积水。7.1.5查明重锤夯实场地范围内地下构造物和管线的位置及标高，采取必要措施，防止因重锤夯实施工造成损坏。7.1.6测量放线，定出控制轴线、重锤夯实场地边线，标出夯点位置，并在不受重锤夯实影响地点，设置若干个水准基点。7.1.7施工前应按设计初步确定的重锤夯实参数在有代表性的场地上进行工艺性试夯试验。通过重锤夯实前后测试数据的对比，检验重锤夯实效果，确定有关工艺参数。7.2施工工艺7.2.1夯实设备就位，使夯锤对准夯点位置。7.2.2测量夯前锤顶高程。7.2.3将夯锤起吊到预定高度，夯锤脱钩自由下落，完成一次夯击。若发现因坑底倾斜而造成夯锤歪斜时，应及时将坑底整平。7.2.4按试夯确定的夯击次数及控制标准，完成一个夯点的夯击。7.2.5换夯点，重复步骤1至4，完成第一遍全部夯点的夯击。7.2.6在规定的间隔时间后，按上述步骤逐次完成全部夯击遍数，最后用低能量满夯将表层松土夯实达到设计要求。7.2.7对处理范围进行重锤夯实施工满足施工质量要求后，表层的松土应重新刮平及压实。8．劳动组织8.1劳动力组织方式：采用架子队组织模式。8.2施工人员应结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。序号工种名称单位数量说明1重锤夯实机操作手人22平地机操作手人23压路机操作手人24测工人25修理工人16试验员人17普工人48管理人员人3其中负责人、工班长、技术人员、专兼职安全员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人。9．设备机具配置序号机械名称规格数量（台）说明1重锤夯实机12平地机PY18013水准仪24灌砂法实验仪器25振动式压路机YT20210．质量控制及检验10.1质量控制10.1.1地基表面需要满夯加固时，夯点布置应满足搭接面积不小于1/4。10.1.2开夯前应检查夯锤重和落距，以确保单击能量符合设计要求。10.1.3在每遍夯击前，应对夯点放线进行复核，夯完后检查夯坑位置，发现偏差或漏夯应及时纠正。10.2检验10.2.1重锤夯实最后两遍的夯沉量砂性土、碎石土不大于0.5cm。夯实面下3m深度范围内的土的压实系数不低于0.92或地基系数...
