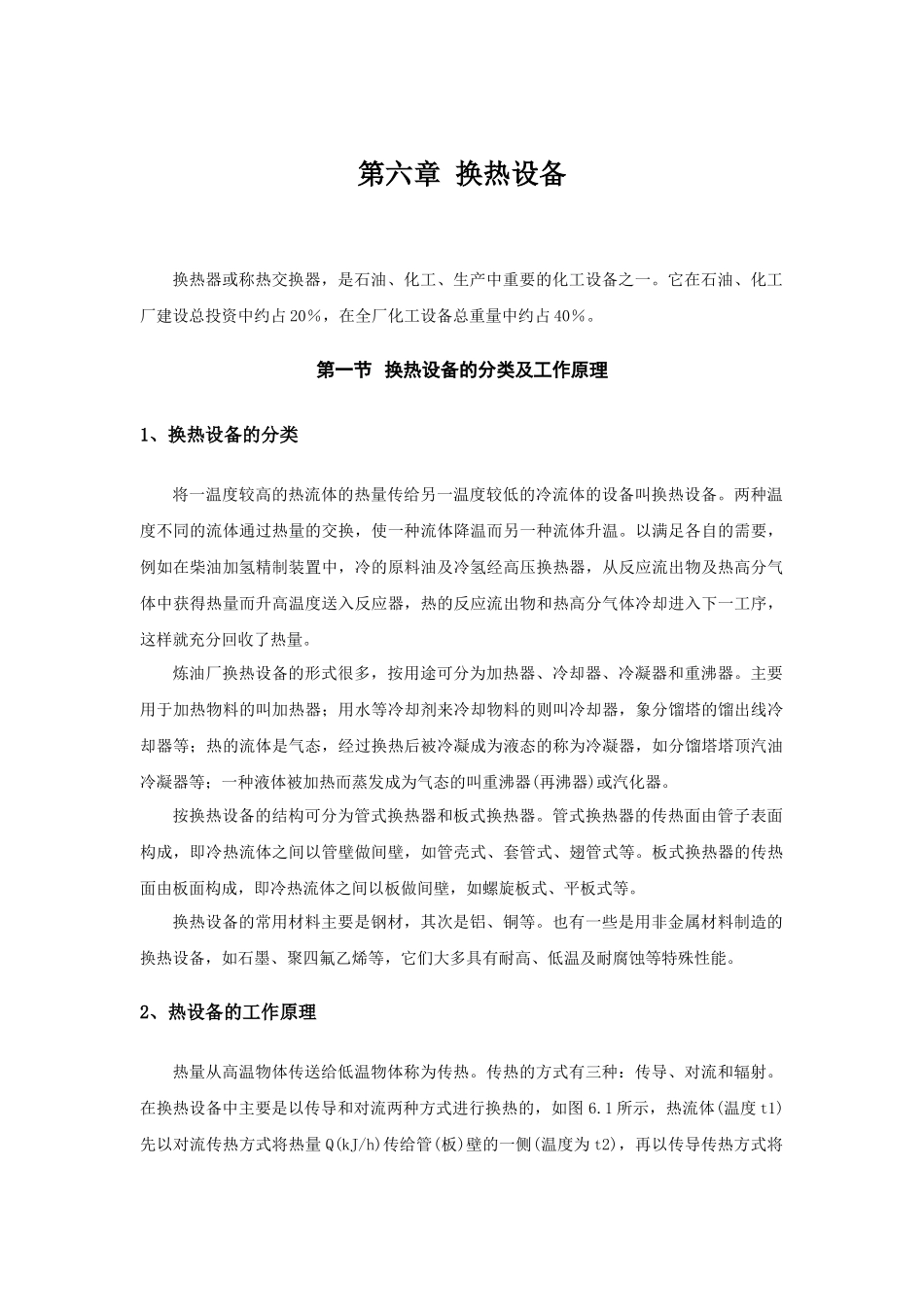

第六章换热设备换热器或称热交换器，是石油、化工、生产中重要的化工设备之一。它在石油、化工厂建设总投资中约占20％，在全厂化工设备总重量中约占40％。第一节换热设备的分类及工作原理1、换热设备的分类将一温度较高的热流体的热量传给另一温度较低的冷流体的设备叫换热设备。两种温度不同的流体通过热量的交换，使一种流体降温而另一种流体升温。以满足各自的需要，例如在柴油加氢精制装置中，冷的原料油及冷氢经高压换热器，从反应流出物及热高分气体中获得热量而升高温度送入反应器，热的反应流出物和热高分气体冷却进入下一工序，这样就充分回收了热量。炼油厂换热设备的形式很多，按用途可分为加热器、冷却器、冷凝器和重沸器。主要用于加热物料的叫加热器；用水等冷却剂来冷却物料的则叫冷却器，象分馏塔的馏出线冷却器等；热的流体是气态，经过换热后被冷凝成为液态的称为冷凝器，如分馏塔塔顶汽油冷凝器等；一种液体被加热而蒸发成为气态的叫重沸器(再沸器)或汽化器。按换热设备的结构可分为管式换热器和板式换热器。管式换热器的传热面由管子表面构成，即冷热流体之间以管壁做间壁，如管壳式、套管式、翅管式等。板式换热器的传热面由板面构成，即冷热流体之间以板做间壁，如螺旋板式、平板式等。换热设备的常用材料主要是钢材，其次是铝、铜等。也有一些是用非金属材料制造的换热设备，如石墨、聚四氟乙烯等，它们大多具有耐高、低温及耐腐蚀等特殊性能。2、热设备的工作原理热量从高温物体传送给低温物体称为传热。传热的方式有三种：传导、对流和辐射。在换热设备中主要是以传导和对流两种方式进行换热的，如图6.1所示，热流体(温度t1)先以对流传热方式将热量Q(kJ/h)传给管(板)壁的一侧(温度为t2)，再以传导传热方式将热量传过管(板)壁(温度由t2变成t3)，最后管(板)壁另一侧又将热量以对流传热方式传给了冷流体(温度为t4)。对于稳定传热过程，上述的传换过程可表示为：Q＝K·F·(及F(t1一t4)式中Q---热负荷，换热器每单位小时传递的热量，kcal／h；F---传热表面积，m3；K---换热器的传热系数，表示冷热流体温差为1℃，单位小时内穿过1m2的管(板)壁面积所传递的热量。它是一个与流体的性质、流速、管(板)材料、管(板)壁结垢情况及流体状态有关的量。一般工业用换热器的K值的大致范围见表6-1。图6.1经过器壁的传热表6.1传热系数K第二节总体结构与壳程流路典型的管壳式换热器如图6.2、6—3所示，图中与各件号相应的零部件名称见表6.2。图6.2AES、BES浮头式换热器（零件名称见表6.2）图6.3BEM立式固定管板式换热器（零件名称见表6.2）表6.2零部件名称我们把设有管程进出口接管的一端称为前端管箱（对于浮头式换热器，也称为固定端管箱），与此相对的另一端称为后端（但有时也在后端设管程的进出口）。图6.2为卧式浮头换热器。图左边的固定端管箱部分，以中心线为界表示了两种不同的结构，上半部是平盖式管箱，平盖用法兰与管箱相连，可以拆卸；下半部是封头式管箱封头不能单独拆卸。圈6—3为立式固定管板换热器。管壳式换热器的壳程，设有多个折流板（图6.2件号11），其目的是使壳程流体循序横向掠过管束，充分的与管内流体作错流换热。由于结构与制造上的原因，折流板管孔与换热管之间存有间隙，折流板与壳体之间亦有间隙。此外，换热管排列在管板上不可能完全均匀，在外周以及与管程的分程隔板相对应的地方要排得稀疏一些。因此，壳程流体除了横掠管束的主流—一错流流路B（见图6.4）之外，还存在着A、C、E、F四种漏流流路与旁流流路。在这些流路中的流体，较少与换热管接触，没有足够的换热条件，因此影响了整个换热器的效率。图6.4壳程流路第三节管壳式换热器1、管壳式换热器的结构类型管壳式换热器也叫管束式换热器，或叫列管式换热器。它由胀接(或焊接)在管板上的管束装于圆筒形外壳内组成．见图6.2。一种流体(设为高温载体)由管程进口进入管箱，沿管束的管内流动再经过管箱由管程出口排出；另一种流体(设为低温热载体)由壳程进口进人，穿过装满管束的壳体空间经壳程出口排出，两种流体在换热器内通过管束的管壁传送热量。按照结构特点管壳式换热器可分为固定管板...
