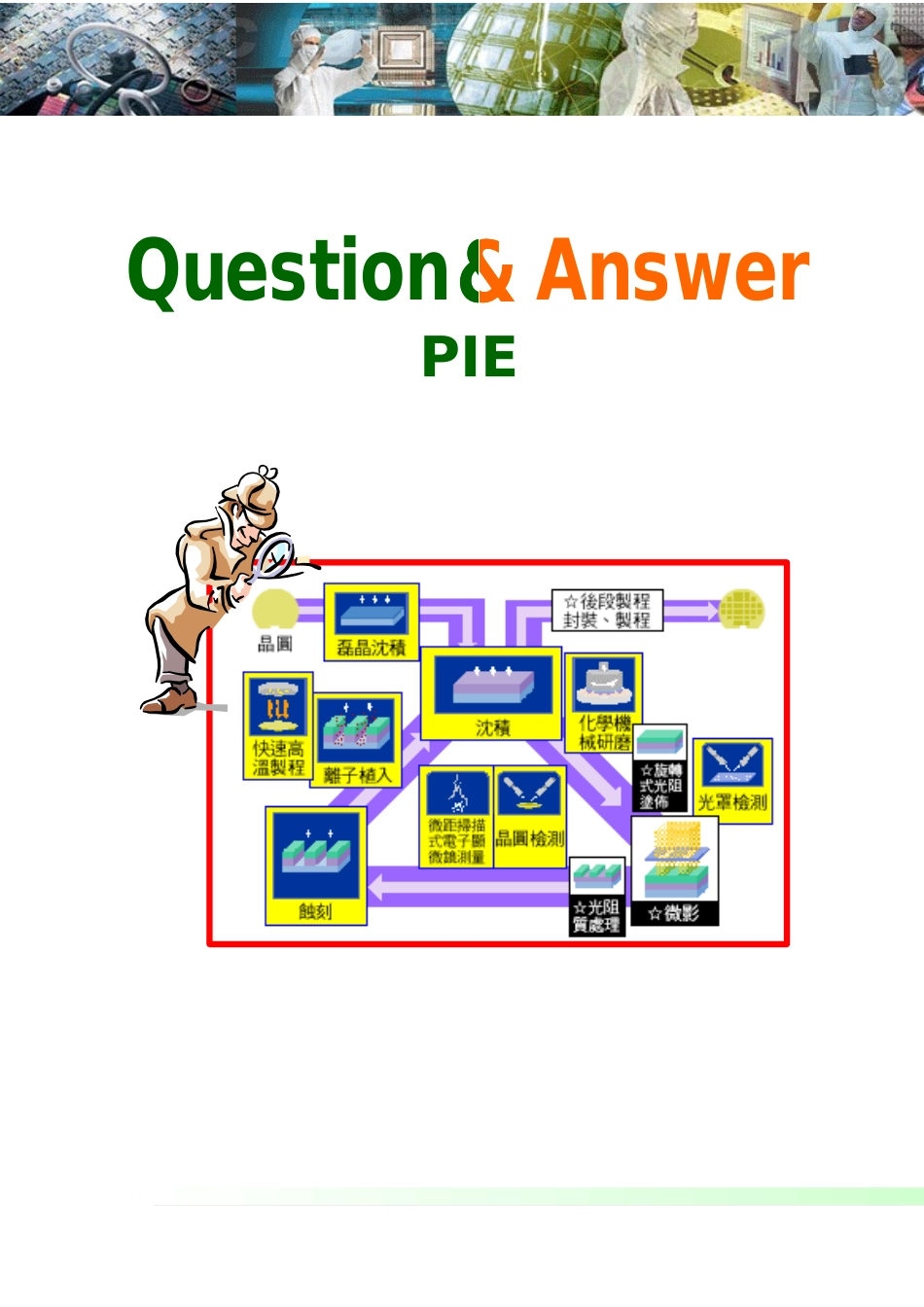

QuestionAnswer&&&&PIEPIE1

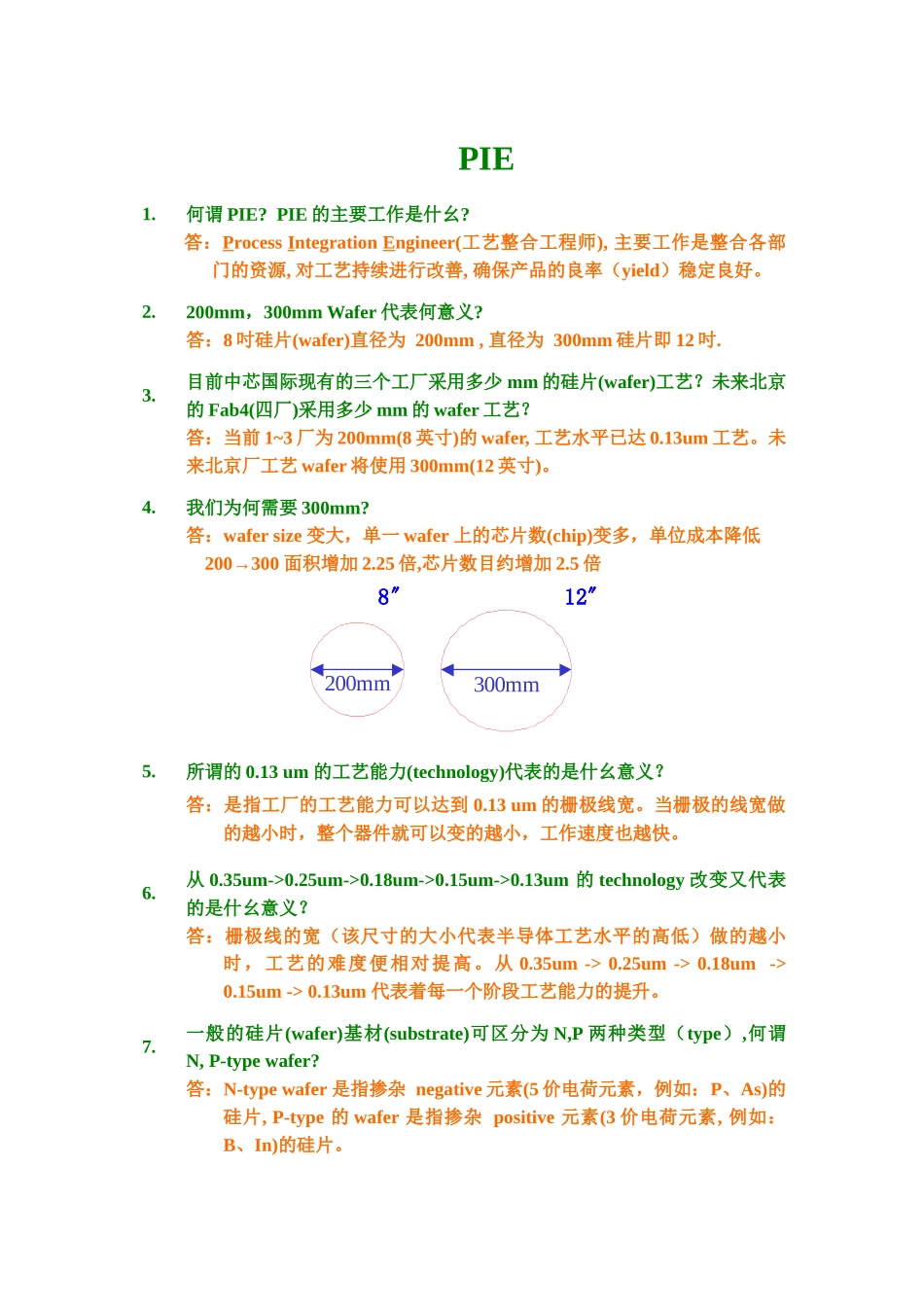

PIE的主要工作是什幺
答:ProcessIntegrationEngineer(工艺整合工程师),主要工作是整合各部门的资源,对工艺持续进行改善,确保产品的良率(yield)稳定良好
200mm,300mmWafer代表何意义
答:8吋硅片(wafer)直径为200mm,直径为300mm硅片即12吋
目前中芯国际现有的三个工厂采用多少mm的硅片(wafer)工艺
未来北京的Fab4(四厂)采用多少mm的wafer工艺
答:当前1~3厂为200mm(8英寸)的wafer,工艺水平已达0
13um工艺
未来北京厂工艺wafer将使用300mm(12英寸)
我们为何需要300mm
答:wafersize变大,单一wafer上的芯片数(chip)变多,单位成本降低200→300面积增加2
25倍,芯片数目约增加2
13um的工艺能力(technology)代表的是什幺意义
答:是指工厂的工艺能力可以达到0
13um的栅极线宽
当栅极的线宽做的越小时,整个器件就可以变的越小,工作速度也越快
35um->0
25um->0
18um->0
15um->0
13um的technology改变又代表的是什幺意义
答:栅极线的宽(该尺寸的大小代表半导体工艺水平的高低)做的越小时,工艺的难度便相对提高
35um->0
25um->0
18um->0
15um->0
13um代表着每一个阶段工艺能力的提升
一般的硅片(wafer)基材(substrate)可区分为N,P两种类型(type),何谓N,P-typewafer
答:N-typewafer是指掺杂negative元素(5价电荷元素,例如:P、As)的硅片,P-type的wafer是指掺杂positive元素(3价电荷元素,
