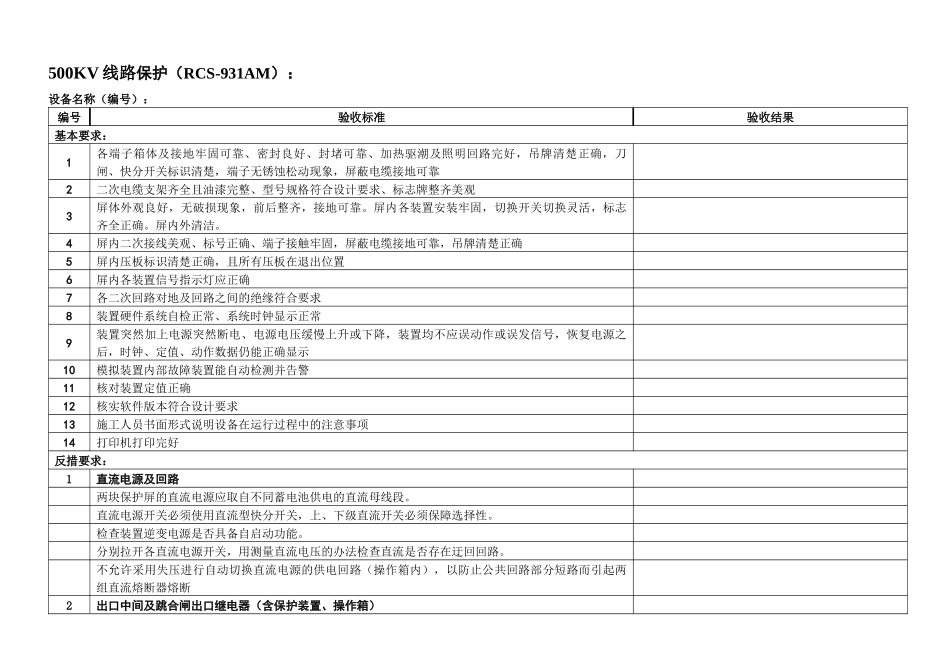

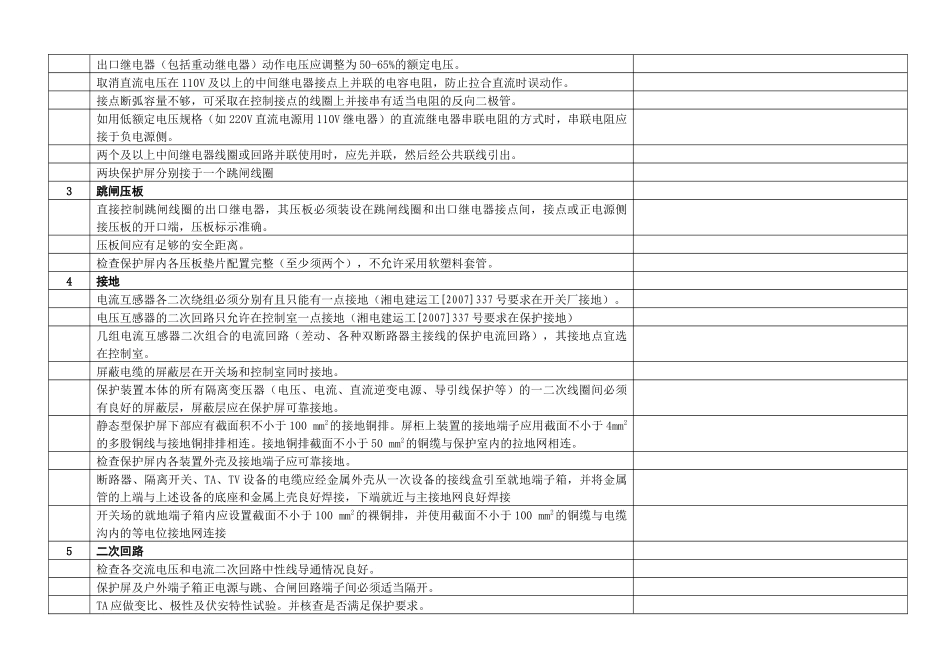

500KV线路保护（RCS-931AM）：设备名称（编号）：编号验收标准验收结果基本要求：1各端子箱体及接地牢固可靠、密封良好、封堵可靠、加热驱潮及照明回路完好，吊牌清楚正确，刀闸、快分开关标识清楚，端子无锈蚀松动现象，屏蔽电缆接地可靠2二次电缆支架齐全且油漆完整、型号规格符合设计要求、标志牌整齐美观3屏体外观良好，无破损现象，前后整齐，接地可靠。屏内各装置安装牢固，切换开关切换灵活，标志齐全正确。屏内外清洁。4屏内二次接线美观、标号正确、端子接触牢固，屏蔽电缆接地可靠，吊牌清楚正确5屏内压板标识清楚正确，且所有压板在退出位置6屏内各装置信号指示灯应正确7各二次回路对地及回路之间的绝缘符合要求8装置硬件系统自检正常、系统时钟显示正常9装置突然加上电源突然断电、电源电压缓慢上升或下降，装置均不应误动作或误发信号，恢复电源之后，时钟、定值、动作数据仍能正确显示10模拟装置内部故障装置能自动检测并告警11核对装置定值正确12核实软件版本符合设计要求13施工人员书面形式说明设备在运行过程中的注意事项14打印机打印完好反措要求：1直流电源及回路两块保护屏的直流电源应取自不同蓄电池供电的直流母线段。直流电源开关必须使用直流型快分开关，上、下级直流开关必须保障选择性。检查装置逆变电源是否具备自启动功能。分别拉开各直流电源开关，用测量直流电压的办法检查直流是否存在迂回回路。不允许采用失压进行自动切换直流电源的供电回路（操作箱内），以防止公共回路部分短路而引起两组直流熔断器熔断2出口中间及跳合闸出口继电器（含保护装置、操作箱）出口继电器（包括重动继电器）动作电压应调整为50-65%的额定电压。取消直流电压在110V及以上的中间继电器接点上并联的电容电阻，防止拉合直流时误动作。接点断弧容量不够，可采取在控制接点的线圈上并接串有适当电阻的反向二极管。如用低额定电压规格（如220V直流电源用110V继电器）的直流继电器串联电阻的方式时，串联电阻应接于负电源侧。两个及以上中间继电器线圈或回路并联使用时，应先并联，然后经公共联线引出。两块保护屏分别接于一个跳闸线圈3跳闸压板直接控制跳闸线圈的出口继电器，其压板必须装设在跳闸线圈和出口继电器接点间，接点或正电源侧接压板的开口端，压板标示准确。压板间应有足够的安全距离。检查保护屏内各压板垫片配置完整（至少须两个），不允许采用软塑料套管。4接地电流互感器各二次绕组必须分别有且只能有一点接地（湘电建运工[2007]337号要求在开关厂接地）。电压互感器的二次回路只允许在控制室一点接地（湘电建运工[2007]337号要求在保护接地）几组电流互感器二次组合的电流回路（差动、各种双断路器主接线的保护电流回路），其接地点宜选在控制室。屏蔽电缆的屏蔽层在开关场和控制室同时接地。保护装置本体的所有隔离变压器（电压、电流、直流逆变电源、导引线保护等）的一二次线圈间必须有良好的屏蔽层，屏蔽层应在保护屏可靠接地。静态型保护屏下部应有截面积不小于100mm2的接地铜排。屏柜上装置的接地端子应用截面不小于4mm2的多股铜线与接地铜排排相连。接地铜排截面不小于50mm2的铜缆与保护室内的拉地网相连。检查保护屏内各装置外壳及接地端子应可靠接地。断路器、隔离开关、TA、TV设备的电缆应经金属外壳从一次设备的接线盒引至就地端子箱，并将金属管的上端与上述设备的底座和金属上壳良好焊接，下端就近与主接地网良好焊接开关场的就地端子箱内应设置截面不小于100mm2的裸铜排，并使用截面不小于100mm2的铜缆与电缆沟内的等电位接地网连接5二次回路检查各交流电压和电流二次回路中性线导通情况良好。保护屏及户外端子箱正电源与跳、合闸回路端子间必须适当隔开。TA应做变比、极性及伏安特性试验。并核查是否满足保护要求。测量各保护用TA回路二次负担所有的二次回路电缆均应使用屏蔽电缆控制电缆不允许中间存在接头交流电压和交流电流回路、交流与直流回路、强电与弱电回路，以及来开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线应使用独立的电缆现场端子箱应有防潮措施，门应能关紧，端子排不应出现锈蚀现象。核对各电...
