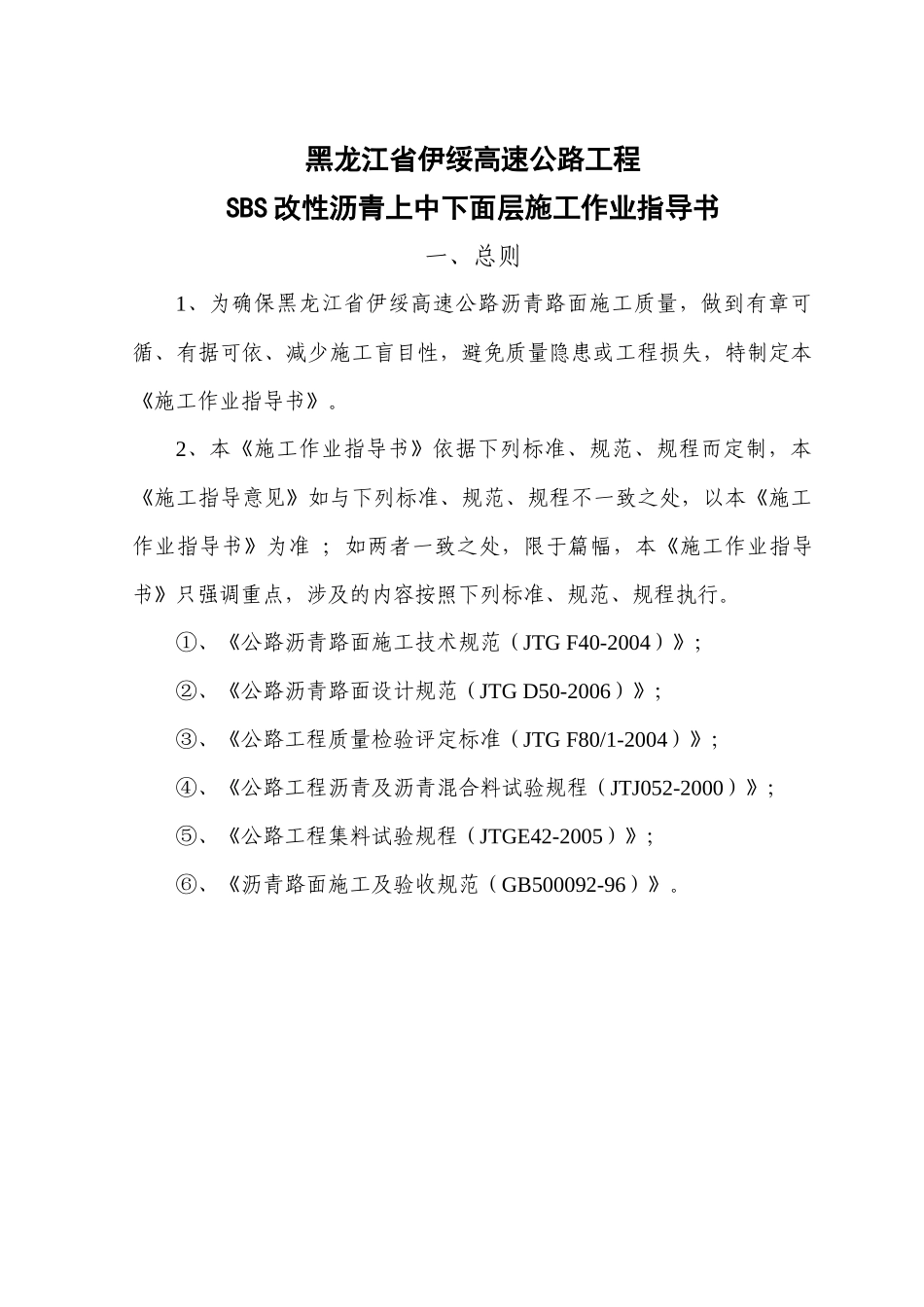

黑龙江省伊绥高速公路工程SBS改性沥青上中下面层施工作业指导书一、总则1、为确保黑龙江省伊绥高速公路沥青路面施工质量，做到有章可循、有据可依、减少施工盲目性，避免质量隐患或工程损失，特制定本《施工作业指导书》。2、本《施工作业指导书》依据下列标准、规范、规程而定制，本《施工指导意见》如与下列标准、规范、规程不一致之处，以本《施工作业指导书》为准；如两者一致之处，限于篇幅，本《施工作业指导书》只强调重点，涉及的内容按照下列标准、规范、规程执行。①、《公路沥青路面施工技术规范（JTGF40-2004）》；②、《公路沥青路面设计规范（JTGD50-2006）》；③、《公路工程质量检验评定标准（JTGF80/1-2004）》；④、《公路工程沥青及沥青混合料试验规程（JTJ052-2000）》；⑤、《公路工程集料试验规程（JTGE42-2005）》；⑥、《沥青路面施工及验收规范（GB500092-96）》。二、施工机械1、主要施工设备必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进度和质量的故障。必须配备以下主要施工机械。①、3000型以上间歇式沥青混合料拌和机，另必须配有80T以上热贮料仓，全部生产过程由计算机自动控制，配有良好的打印装置。拌和机应配备良好的二级除尘装置；②、沥青混合料摊铺机两台；③、非接触式平衡梁装置两套（4只）；④、压路机：10T以上双钢轮带振动压路机1台，12T以上双钢轮带振动压路机2台，25T以上胶轮压路机2台以上；⑤、载重量15T以上的自卸汽车不少于15辆；⑥、智能型沥青洒布车1辆。2、小型器具①、导线钢丝、导梁不少于2000m。②、规格6cm×8cm×4m木模不少于800m。③、夜间照明设备。④、手推车等。三、试验仪器必须配备性能良好、精度符合规定的质量检测仪器，并配备足够的易损部件。主要仪器设备如下：1)针入度仪；2)延度仪；3)软化点仪；4)沥青混合料马歇尔试验仪；5)马歇尔试件击实仪；6)试验室用沥青混合料拌和机；7)脱模器；8)沥青混合料离心抽提仪（配离心加速沉淀仪）；9)标准筛（方筛孔）；10)烘箱；11)试模（不少于20只）；12)恒温水浴；13)路面取芯机；14)路面弯沉仪（5.4m贝克曼梁）；15)砂当量仪；16)连续式路面平整度仪（八轮仪）；17)新型路面渗水仪；18)路面构造深度仪。19)浸水天平；20)薄膜烘箱；四、材料要求1、沥青AC-20C型中下面层和沥青上面层AC-16C均采用SBS改性沥青，其技术要求见表4-1。表4-1SBS改性沥青技术要求检验项目技术要求针入度（25℃，100g,5S）(0.1mm)60-80针入度指标PI[2]-0.2-1.0延度(5cm/mim,5)℃（cm）不小于30软化点(TR&B)()℃不小于75动力粘度（60℃）(Pa.C)不小于800动力粘度（135℃）(Pa.C)不大于3闪点（℃）不小于230溶解度（%）不小于99离析，软化点差（℃）不大于2.5弹性恢复（25℃）（%）不小于90RTFOT试验后质量损失（%）不大于0.6针入度比（25℃）（%）不小于65延度(5cm/mim,5)℃（cm）不小于20SHRP性能等级PG70－282、粗集料。粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碱性碎石，粒径大于2.36mm。应采用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量，粗集料技术要求见表2。表4-2沥青面层用粗集料质量技术要求指标技术要求上面层中下面层石料压碎值不大于（%）2628洛杉矶磨耗损失不大于（%）2830表观相对密度不小于2.602.50吸水率不大于（%）2.03.0对沥青的粘附性不小于44坚固性不大于（%）1212针片状颗粒含量（混合料）不大于（%）其中粒径大于9.5mm不大于（%）其中粒径小于9.5mm不大于（%）151218181520水洗法0.075mm颗粒含量不大于（%）1号料0.61.02号料0.83号料1.0软石含量不大于（%）35面层石料磨光值不小于（BPN）40/抗压强度不小于（Mpa）1201003、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的碱性石料机制砂或石屑，细集料规格和细集料的质量标准见表4-3和表4-4。表4-3沥青面层用细集料规格规格公称粒径(mm)通过下列方筛孔(mm)的质量百分率（%）4.752.361.180.60.30.150.075S160－310080～10050～8025～608～450～250～15表4-4沥青混合料用细集料质量要求项目单位技术要求...
