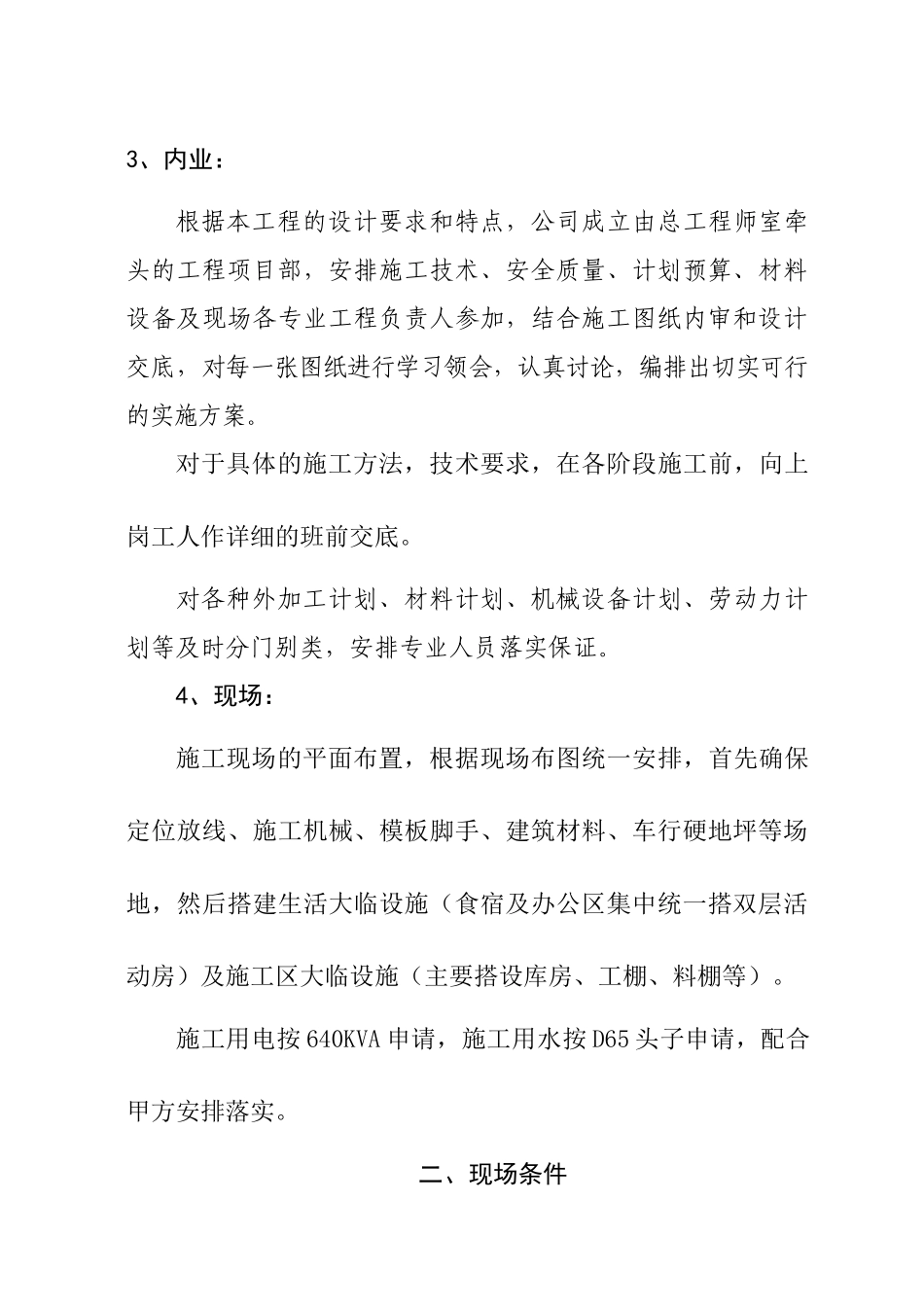

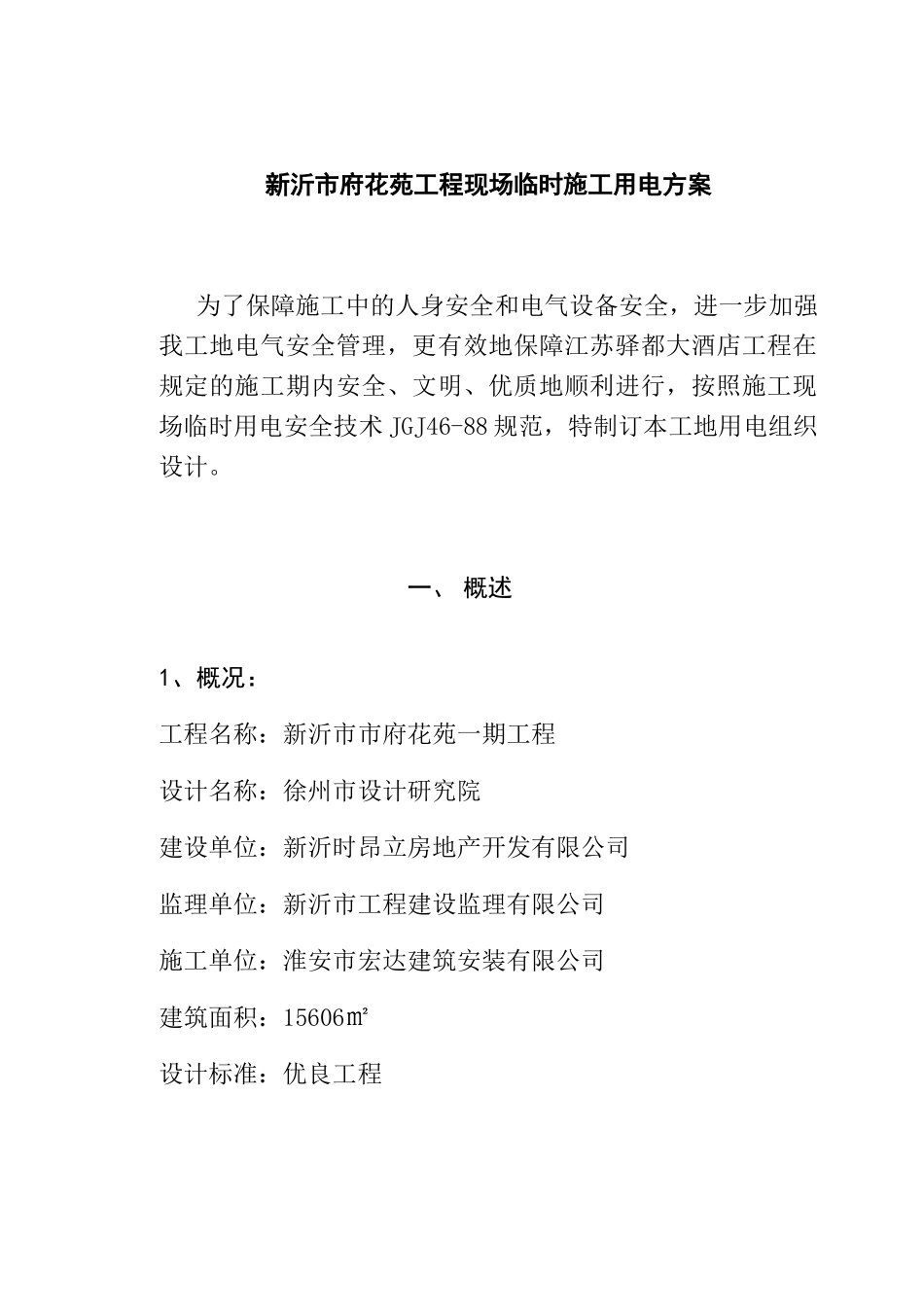

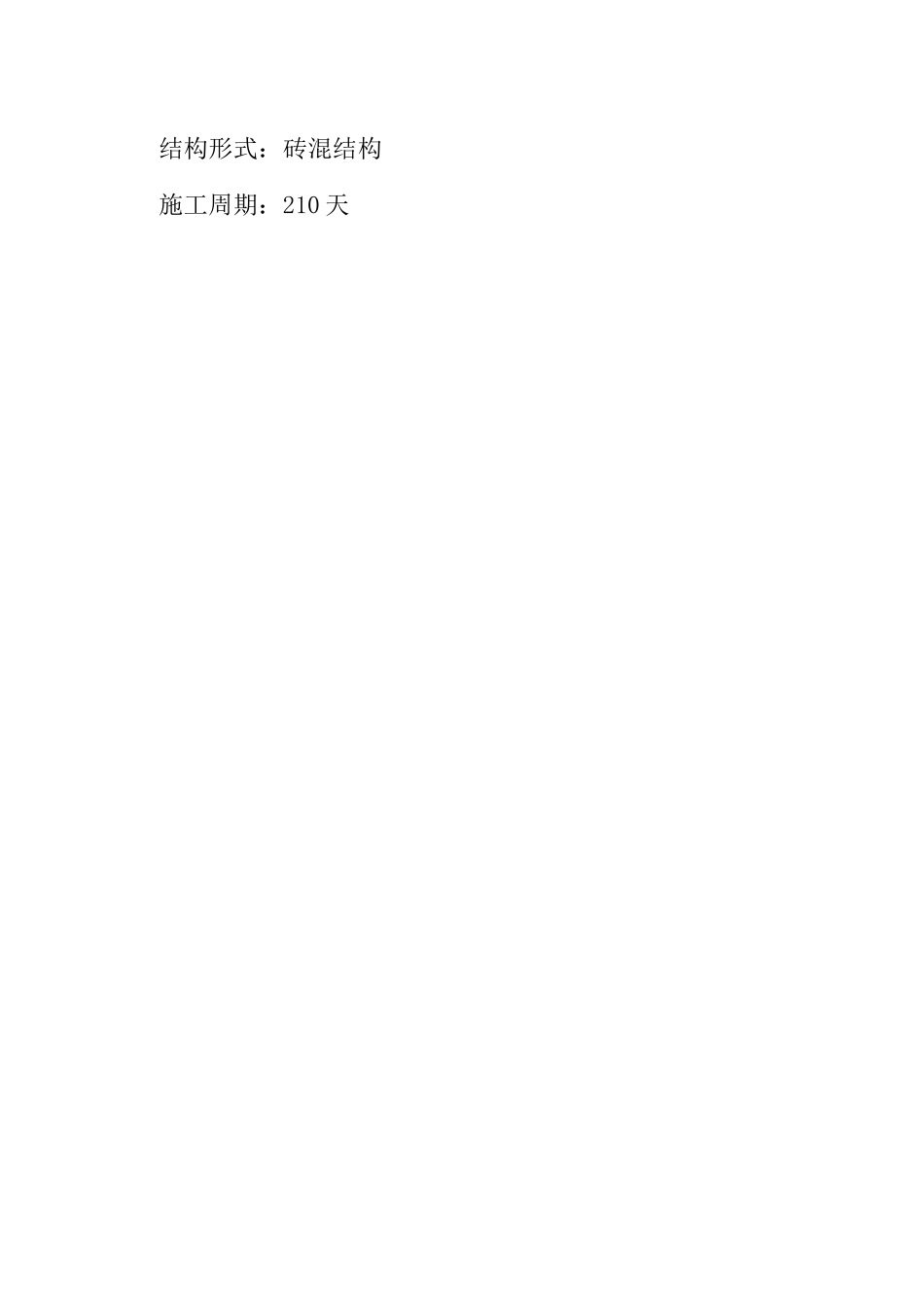

新沂市府花苑工程现场临时施工用电方案为了保障施工中的人身安全和电气设备安全，进一步加强我工地电气安全管理，更有效地保障江苏驿都大酒店工程在规定的施工期内安全、文明、优质地顺利进行，按照施工现场临时用电安全技术JGJ46-88规范，特制订本工地用电组织设计。一、概述1、概况：工程名称：新沂市市府花苑一期工程设计名称：徐州市设计研究院建设单位：新沂时昂立房地产开发有限公司监理单位：新沂市工程建设监理有限公司施工单位：淮安市宏达建筑安装有限公司建筑面积：15606㎡设计标准：优良工程结构形式：砖混结构施工周期：210天3、内业：根据本工程的设计要求和特点，公司成立由总工程师室牵头的工程项目部，安排施工技术、安全质量、计划预算、材料设备及现场各专业工程负责人参加，结合施工图纸内审和设计交底，对每一张图纸进行学习领会，认真讨论，编排出切实可行的实施方案。对于具体的施工方法，技术要求，在各阶段施工前，向上岗工人作详细的班前交底。对各种外加工计划、材料计划、机械设备计划、劳动力计划等及时分门别类，安排专业人员落实保证。4、现场：施工现场的平面布置，根据现场布图统一安排，首先确保定位放线、施工机械、模板脚手、建筑材料、车行硬地坪等场地，然后搭建生活大临设施（食宿及办公区集中统一搭双层活动房）及施工区大临设施（主要搭设库房、工棚、料棚等）。施工用电按640KVA申请，施工用水按D65头子申请，配合甲方安排落实。二、现场条件新沂市府花苑工地施工现场内无地下电缆埋设及煤气、下水管埋设，根据甲方提供的施工用电电源，确定线路走向和电箱的位置（见施工现场用电平面图），甲方提供施工用电500KVA+70KVA。三、负荷计算现场配备电气设备如下：名称规格型号数量额定功率总功率塔吊QTZ-60160KW60KW角钢井字架2200×2400315KW45KW施工电梯SXD200/200134KW34KW搅拌机JS500型224.75KW49.5KW搅拌机JZS350型25.5KW11KW钢筋切割机GQ40-523KW6KW钢筋弯曲机GZ-12523.0KW6KW锥螺纹机械22.24.4KW连接机闪光对焊机UN75-150型123.4KW46.8KW电渣压力焊机BXT-630F-3型27.5KW15KW电焊机BX3-300-2型87.5KW60KW卷扬机JJK-1.5T77.5KW52.5KW平刨机MB57343.0KW12KW圆盘机MJ-10443.0KW12KW插入式振动机HZ6X-7010×21.5KW15KW平板式振动机PZ-5052.5KW12.5KW砂轮切割机80.5KW4KW打夯机HW-3221KW2KW空压机1.0立方米25.5KW11KW电子计量砼校台JS-750225KW50KW生产砼输送泵80型120KW20KW挖土机SH2002柴油土方运输车斯太尔15T9柴油套丝机SQ-100E40.7KW2.8KW推土机60吨1柴油离心泵（井点降水）DN50吸程12M43.5KW143、照明设备序号灯具名称规格数量容量小计（KW）备注1碘钨灯1000W168室外2镝灯3.5W621室外3空调IP810室内4宿舍照明40W4室内5食堂照明20W2室内6其它用电2室内合计474、计算总用电量P=（1.05～1.10）（K1∑P1+P2）=1.1（0.6×545.5+47）=411.73kVA式中P——供电设备总需要容量，kVA;P1——电动机额定功率，kW，P1＝545.5kW;K1取0.6，P2——照明及生活用电容量，kW。生活照明用电量为:47KW(利用南侧70KW的供电箱)。四、施工用电容量和电器的类型、规格选择1、施工用电容量的确定本施工用电容量计算负荷为412KVA，小于640KVA，建设单位提供的640KVA容量的电源能够满足施工用电要求，因此，本公司将采取用电设备能正常使用。2、配电室的选择经采取弥补措施后，业主提供的施工用电基本满足施工要求。五、电流进出线，分支干线及导线的选择本线路实行三级配电，二级保护，三相五线制方式输出，分配电箱装设在负荷相对集中处，生活用电与动力用电分开。1、第一路干线P1用电量为500A，用BV3×125mm2+2×95mm2塑铜线用8m水泥杆架空，主要用于钢筋对焊机及施工用电。2、第二路干线P2用电量为150A，用BV3×35mm2+2×25mm2塑铜线用8m水泥杆架空，主要用于临时设施生活用电。六、安全用电技术措施和电器防火措施㈠安全用电技术措施1、电源采用TN-S系统三相五线制对外输电，三级供电二级保护方式，专用保护零线与工作零线相互分开。2、各大型设备应有接地，避雷保护。3、同一电源采用同一保护方式，不得有些接零有些接地。4、电箱有门、锁、有色标、编号、...
