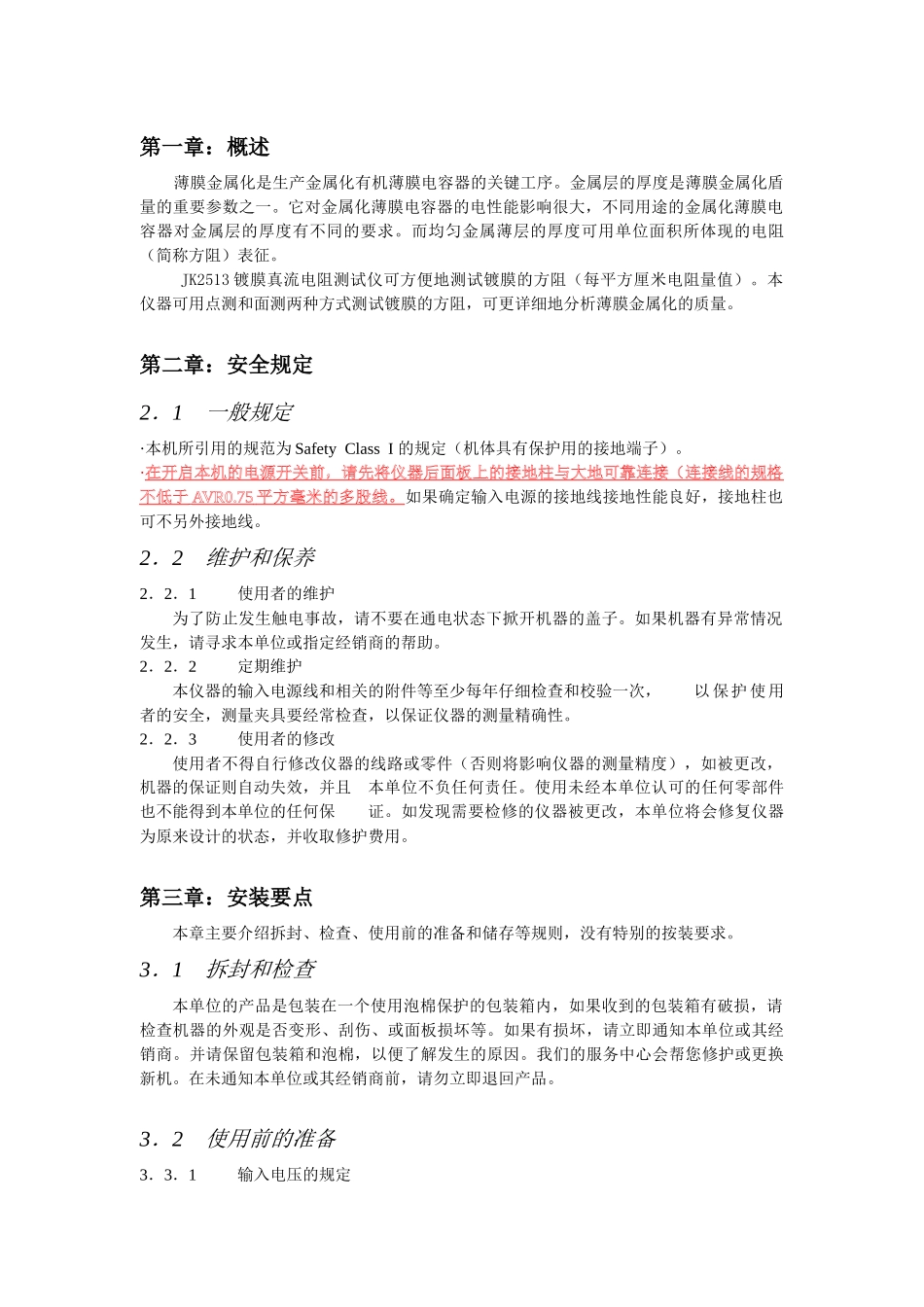

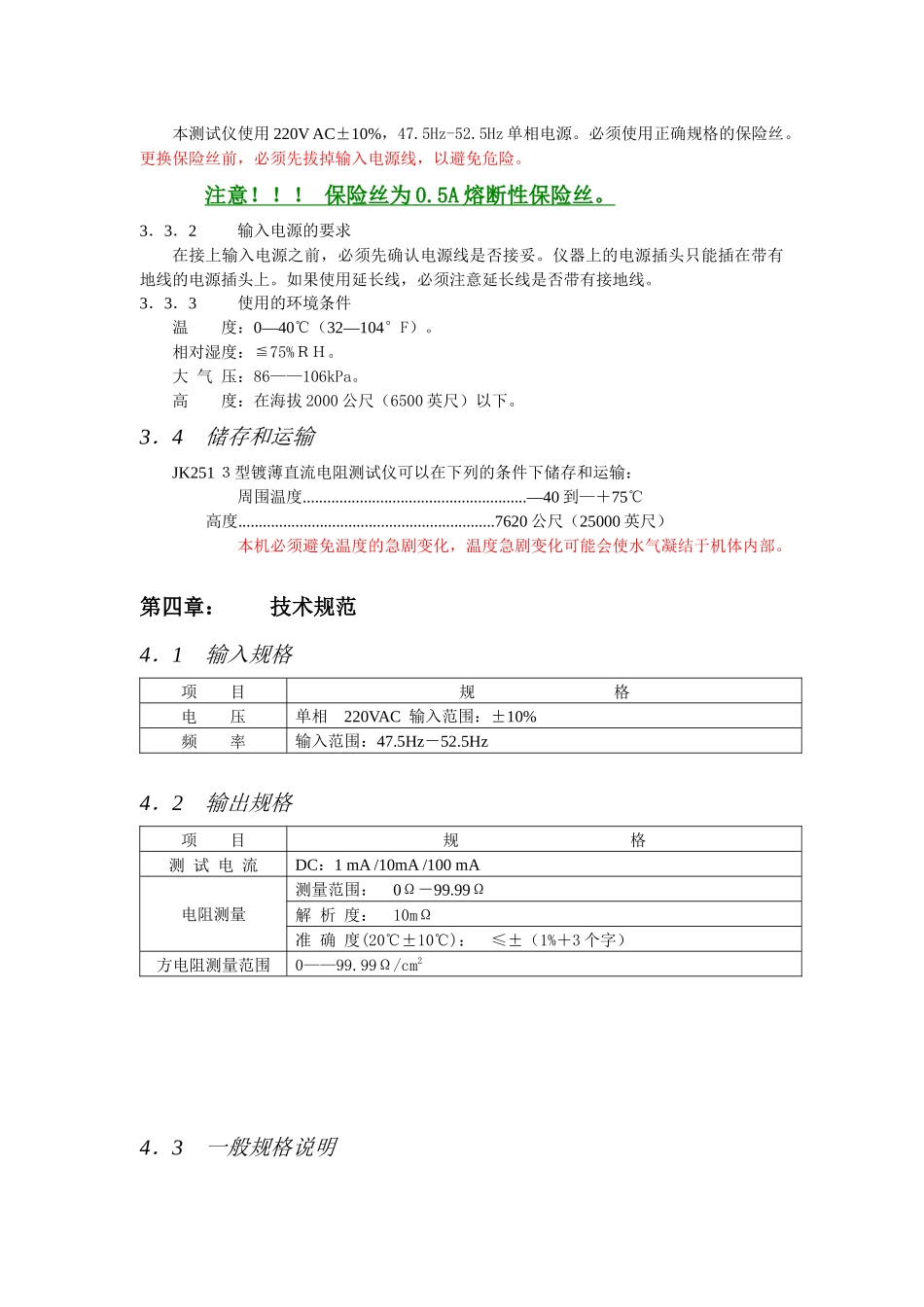

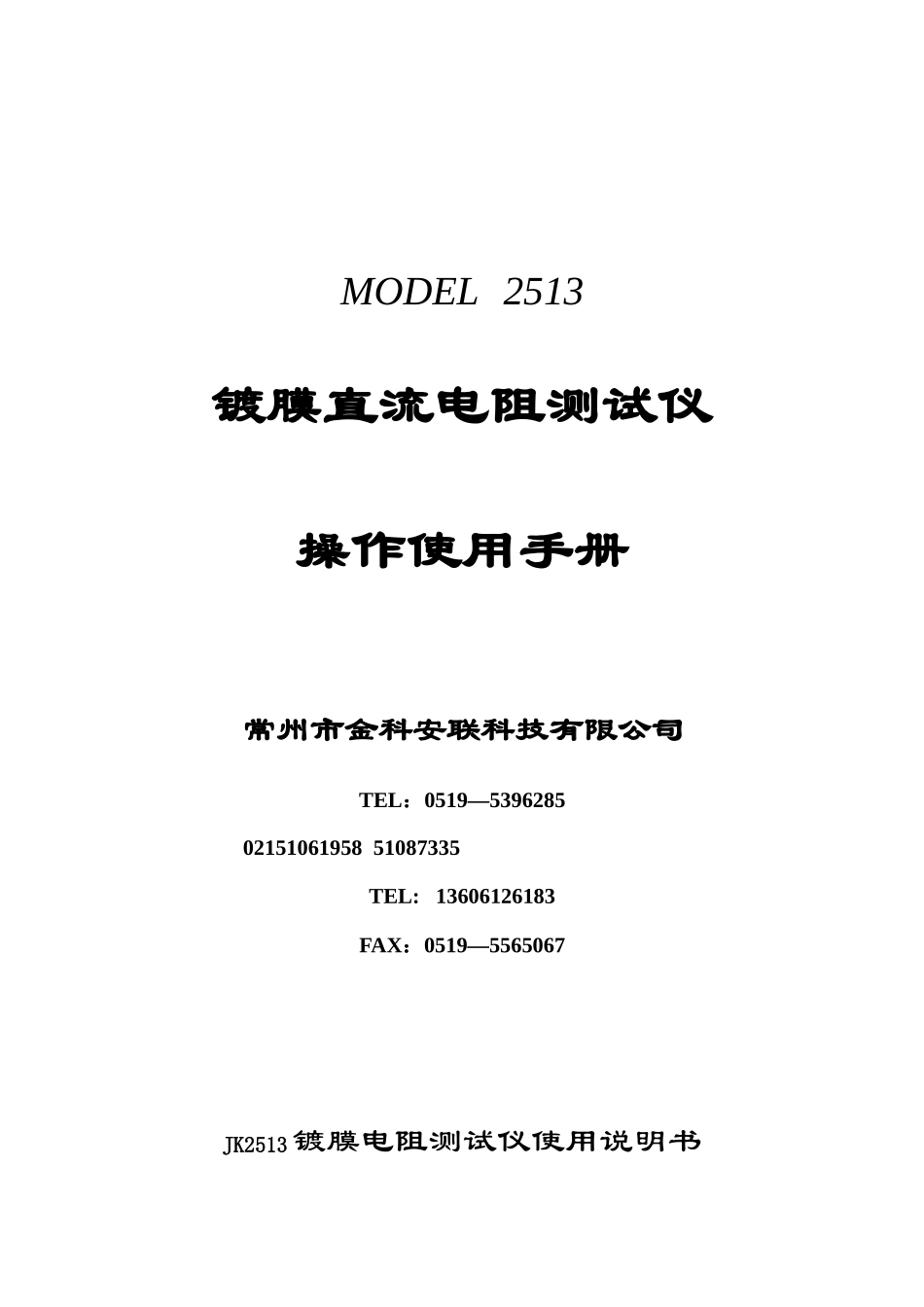

MODEL2513镀膜直流电阻测试仪操作使用手册常州市金科安联科技有限公司TEL：0519—53962850215106195851087335TEL:13606126183FAX：0519—5565067JK2513镀膜电阻测试仪使用说明书第一章：概述薄膜金属化是生产金属化有机薄膜电容器的关键工序。金属层的厚度是薄膜金属化盾量的重要参数之一。它对金属化薄膜电容器的电性能影响很大，不同用途的金属化薄膜电容器对金属层的厚度有不同的要求。而均匀金属薄层的厚度可用单位面积所体现的电阻（简称方阻）表征。JK2513镀膜真流电阻测试仪可方便地测试镀膜的方阻（每平方厘米电阻量值）。本仪器可用点测和面测两种方式测试镀膜的方阻，可更详细地分析薄膜金属化的质量。第二章：安全规定2．1一般规定·本机所引用的规范为SafetyClassI的规定（机体具有保护用的接地端子）。·在开启本机的电源开关前，请先将仪器后面板上的接地柱与大地可靠连接（连接线的规格不低于AVR0.75平方毫米的多股线。如果确定输入电源的接地线接地性能良好，接地柱也可不另外接地线。2．2维护和保养2．2．1使用者的维护为了防止发生触电事故，请不要在通电状态下掀开机器的盖子。如果机器有异常情况发生，请寻求本单位或指定经销商的帮助。2．2．2定期维护本仪器的输入电源线和相关的附件等至少每年仔细检查和校验一次，以保护使用者的安全，测量夹具要经常检查，以保证仪器的测量精确性。2．2．3使用者的修改使用者不得自行修改仪器的线路或零件（否则将影响仪器的测量精度），如被更改，机器的保证则自动失效，并且本单位不负任何责任。使用未经本单位认可的任何零部件也不能得到本单位的任何保证。如发现需要检修的仪器被更改，本单位将会修复仪器为原来设计的状态，并收取修护费用。第三章：安装要点本章主要介绍拆封、检查、使用前的准备和储存等规则，没有特别的按装要求。3．1拆封和检查本单位的产品是包装在一个使用泡棉保护的包装箱内，如果收到的包装箱有破损，请检查机器的外观是否变形、刮伤、或面板损坏等。如果有损坏，请立即通知本单位或其经销商。并请保留包装箱和泡棉，以便了解发生的原因。我们的服务中心会帮您修护或更换新机。在未通知本单位或其经销商前，请勿立即退回产品。3．2使用前的准备3．3．1输入电压的规定本测试仪使用220VAC±10%，47.5Hz-52.5Hz单相电源。必须使用正确规格的保险丝。更换保险丝前，必须先拔掉输入电源线，以避免危险。注意！！！保险丝为0.5A熔断性保险丝。3．3．2输入电源的要求在接上输入电源之前，必须先确认电源线是否接妥。仪器上的电源插头只能插在带有地线的电源插头上。如果使用延长线，必须注意延长线是否带有接地线。3．3．3使用的环境条件温度：0—40℃（32—104°F）。相对湿度：≦75%ＲＨ。大气压：86——106kPa。高度：在海拔2000公尺（6500英尺）以下。3．4储存和运输JK251３型镀薄直流电阻测试仪可以在下列的条件下储存和运输：周围温度.......................................................—40到—＋75℃高度...............................................................7620公尺（25000英尺）本机必须避免温度的急剧变化，温度急剧变化可能会使水气凝结于机体内部。第四章：技术规范4．1输入规格项目规格电压单相220VAC输入范围：±10%频率输入范围：47.5Hz－52.5Hz4．2输出规格项目规格测试电流DC：1mA/10mA/100mA电阻测量测量范围：0Ω－99.99Ω解析度：10mΩ准确度(20℃±10℃)：≤±（1%＋3个字）方电阻测量范围0——99.99Ω/cm24．3一般规格说明项目说明记忆装置可记忆所有设定参数液晶显示器16×2点矩阵式具有背光装置使用环境工作温度：0－40℃相对湿度：0－75%RH高度：海拔2000公尺以下仪器控制器尺寸90H×280W×220D（mm）第五章面板和背板5．1面板图面板图5．2面板说明1输入电源开关（１）标有国际标准“1”（ON）和“0”（OFF）符号的开关，作为仪器的输入电源开关。2“设置”键在设置中作为选择进入设定模式和选择参数设定的操作键。3“增加”键在设定模式时作为各项参数数值输入的功能键。4“移位”键在设定模式时作为选择设定参数的功能键。5“退出”键在设置模式中作...
