建筑工程施工图文件审查要点VIP免费

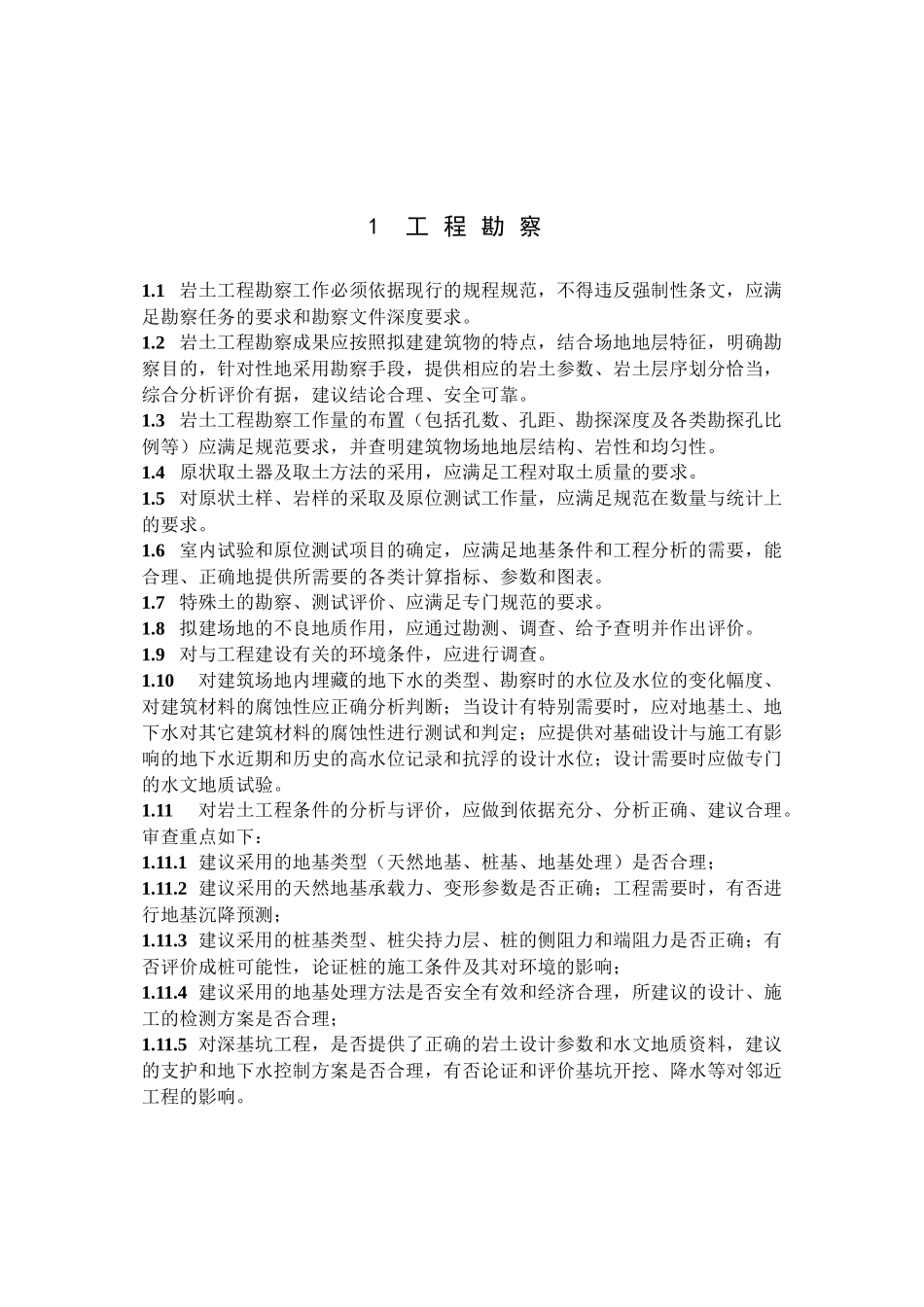

1工程勘察1.1岩土工程勘察工作必须依据现行的规程规范，不得违反强制性条文，应满足勘察任务的要求和勘察文件深度要求。1.2岩土工程勘察成果应按照拟建建筑物的特点，结合场地地层特征，明确勘察目的，针对性地采用勘察手段，提供相应的岩土参数、岩土层序划分恰当，综合分析评价有据，建议结论合理、安全可靠。1.3岩土工程勘察工作量的布置（包括孔数、孔距、勘探深度及各类勘探孔比例等）应满足规范要求，并查明建筑物场地地层结构、岩性和均匀性。1.4原状取土器及取土方法的采用，应满足工程对取土质量的要求。1.5对原状土样、岩样的采取及原位测试工作量，应满足规范在数量与统计上的要求。1.6室内试验和原位测试项目的确定，应满足地基条件和工程分析的需要，能合理、正确地提供所需要的各类计算指标、参数和图表。1.7特殊土的勘察、测试评价、应满足专门规范的要求。1.8拟建场地的不良地质作用，应通过勘测、调查、给予查明并作出评价。1.9对与工程建设有关的环境条件，应进行调查。1.10对建筑场地内埋藏的地下水的类型、勘察时的水位及水位的变化幅度、对建筑材料的腐蚀性应正确分析判断；当设计有特别需要时，应对地基土、地下水对其它建筑材料的腐蚀性进行测试和判定；应提供对基础设计与施工有影响的地下水近期和历史的高水位记录和抗浮的设计水位；设计需要时应做专门的水文地质试验。1.11对岩土工程条件的分析与评价，应做到依据充分、分析正确、建议合理。审查重点如下：1.11.1建议采用的地基类型（天然地基、桩基、地基处理）是否合理；1.11.2建议采用的天然地基承载力、变形参数是否正确；工程需要时，有否进行地基沉降预测；1.11.3建议采用的桩基类型、桩尖持力层、桩的侧阻力和端阻力是否正确；有否评价成桩可能性，论证桩的施工条件及其对环境的影响；1.11.4建议采用的地基处理方法是否安全有效和经济合理，所建议的设计、施工的检测方案是否合理；1.11.5对深基坑工程，是否提供了正确的岩土设计参数和水文地质资料，建议的支护和地下水控制方案是否合理，有否论证和评价基坑开挖、降水等对邻近工程的影响。1.12在抗震设防地区的岩土工程勘察报告应增加以下审查内容：1.12.1提出场地地震基本烈度或设防烈度，设计基本地震加速度值和设计地震分组；1.12.2提供场地土等效剪切波速、场地覆盖层厚度并确定场地类别；1.12.3正确评价场地所处的有利、不利或危险地段；1.12.4正确确定液化等级和提出合理的抗液化措施的建议；1.12.5当有断裂时，正确划分地块及其附近断裂类型，评价其对拟建工程的影响。1.13岩土工程勘察报告的内容应全面、真实、提供的各类图表应正确、合理，并有项目负责和审核人等签字。注：对地形地貌简单，岩土种类单一的风化岩与残积土出露地工区，低层民用建筑（3层及其以下）或岩土工程勘察等级为丙级的，不宜采用上述要点进行审查。此类工程项目的审查重点如下：（1）建议采用的地基基础方案，是否安全和经济合理；（2）提供的设计参数是否符合地区工程实践经验；（3）场地是否存在不良地质作用和地质灾害；（4）提供的勘察成果是否有工作单位加盖公章和单位法人代表、项目负责人和审核人的签字。2建筑专业2.1总则2.1.1根据项目的规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级材料选用是否正确。2.1.2根据项目使用性质，重点审查是否满足各类专项设计标准、规范在安全、消防、节能等方面的要求。2.1.3审查设计文件选用建筑材料、建筑物配件和设备是否属于淘汰产品，是否符合国家规定的强制性产品认证标准，是否指定生产厂、供应商。2.1.4审查设计文件是否有相应级别的注册建筑师盖章。2.2总说明2.2.1设计文件应有设计依据说明，审查施工图是否符合批准的初步设计内容和批文要求。2.2.2应说明建筑物的建设单位、建设地点、占地面积、总建筑面积、建筑高度、建筑层数。2.2.3应说明建筑物的建筑等级、使用年限、主要结构类型、抗震设防烈度、耐火等级、火灾危险性类别、人防工程等级、屋面防水等级和地下室防水等级。2.2.4室内±0.00所对应的绝对标高是否正确。2.2.5所选用的材料做法及其说明是...
