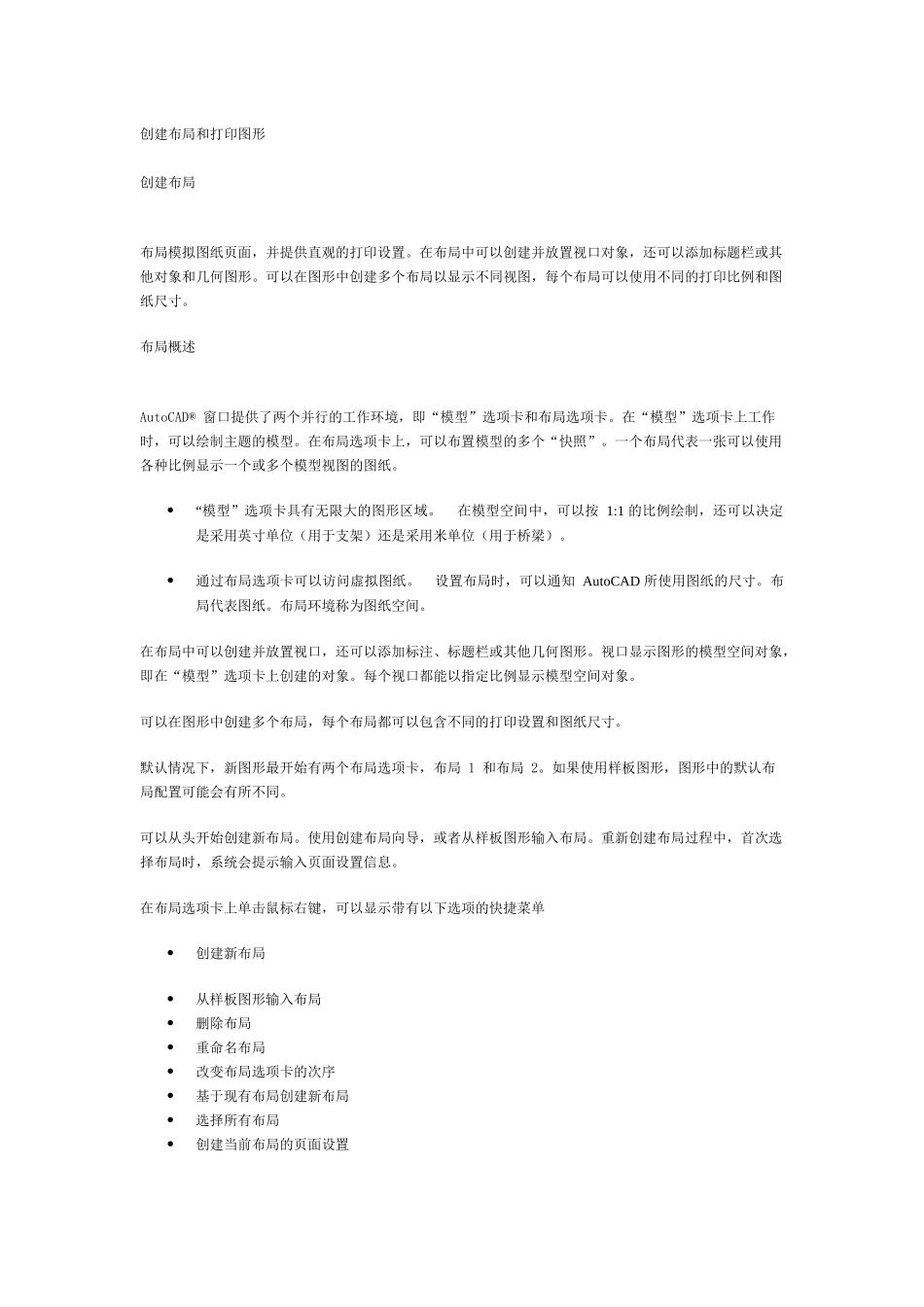

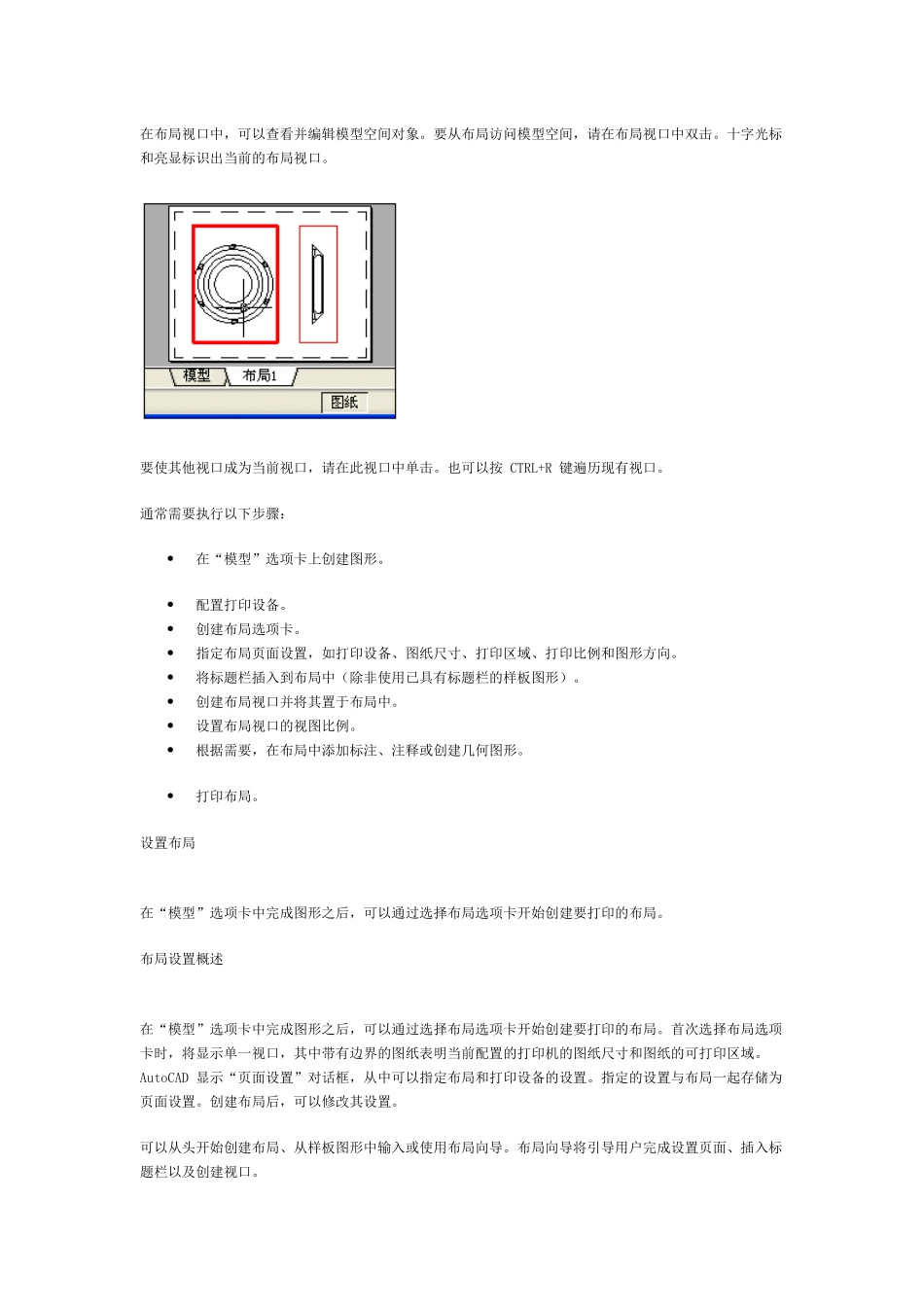

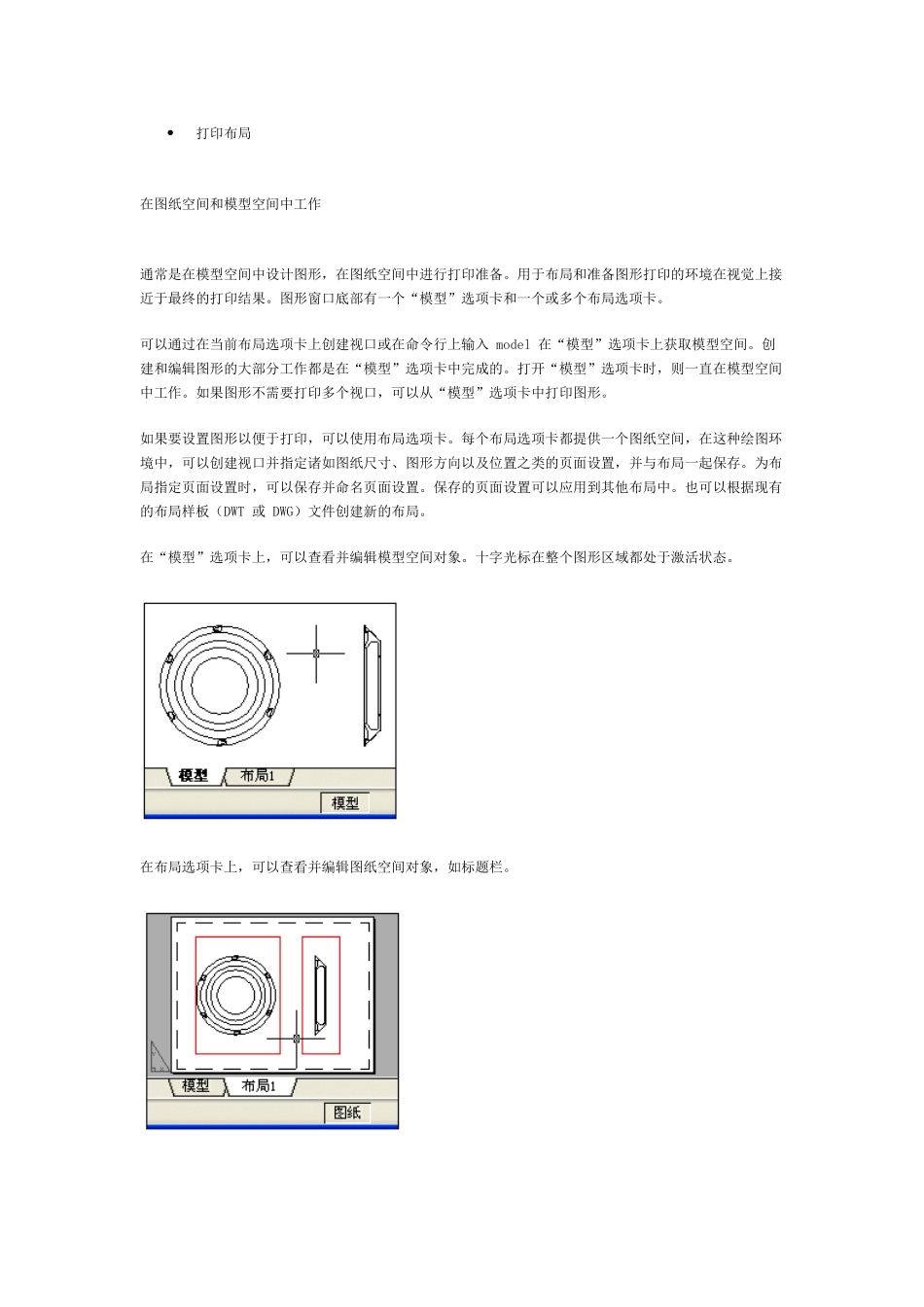

创建布局和打印图形创建布局布局模拟图纸页面，并提供直观的打印设置。在布局中可以创建并放置视口对象，还可以添加标题栏或其他对象和几何图形。可以在图形中创建多个布局以显示不同视图，每个布局可以使用不同的打印比例和图纸尺寸。布局概述AutoCAD®窗口提供了两个并行的工作环境，即“模型”选项卡和布局选项卡。在“模型”选项卡上工作时，可以绘制主题的模型。在布局选项卡上，可以布置模型的多个“快照”。一个布局代表一张可以使用各种比例显示一个或多个模型视图的图纸。“模型”选项卡具有无限大的图形区域。在模型空间中，可以按1:1的比例绘制，还可以决定是采用英寸单位（用于支架）还是采用米单位（用于桥梁）。通过布局选项卡可以访问虚拟图纸。设置布局时，可以通知AutoCAD所使用图纸的尺寸。布局代表图纸。布局环境称为图纸空间。在布局中可以创建并放置视口，还可以添加标注、标题栏或其他几何图形。视口显示图形的模型空间对象，即在“模型”选项卡上创建的对象。每个视口都能以指定比例显示模型空间对象。可以在图形中创建多个布局，每个布局都可以包含不同的打印设置和图纸尺寸。默认情况下，新图形最开始有两个布局选项卡，布局1和布局2。如果使用样板图形，图形中的默认布局配置可能会有所不同。可以从头开始创建新布局。使用创建布局向导，或者从样板图形输入布局。重新创建布局过程中，首次选择布局时，系统会提示输入页面设置信息。在布局选项卡上单击鼠标右键，可以显示带有以下选项的快捷菜单创建新布局从样板图形输入布局删除布局重命名布局改变布局选项卡的次序基于现有布局创建新布局选择所有布局创建当前布局的页面设置打印布局在图纸空间和模型空间中工作通常是在模型空间中设计图形，在图纸空间中进行打印准备。用于布局和准备图形打印的环境在视觉上接近于最终的打印结果。图形窗口底部有一个“模型”选项卡和一个或多个布局选项卡。可以通过在当前布局选项卡上创建视口或在命令行上输入model在“模型”选项卡上获取模型空间。创建和编辑图形的大部分工作都是在“模型”选项卡中完成的。打开“模型”选项卡时，则一直在模型空间中工作。如果图形不需要打印多个视口，可以从“模型”选项卡中打印图形。如果要设置图形以便于打印，可以使用布局选项卡。每个布局选项卡都提供一个图纸空间，在这种绘图环境中，可以创建视口并指定诸如图纸尺寸、图形方向以及位置之类的页面设置，并与布局一起保存。为布局指定页面设置时，可以保存并命名页面设置。保存的页面设置可以应用到其他布局中。也可以根据现有的布局样板（DWT或DWG）文件创建新的布局。在“模型”选项卡上，可以查看并编辑模型空间对象。十字光标在整个图形区域都处于激活状态。在布局选项卡上，可以查看并编辑图纸空间对象，如标题栏。在布局视口中，可以查看并编辑模型空间对象。要从布局访问模型空间，请在布局视口中双击。十字光标和亮显标识出当前的布局视口。要使其他视口成为当前视口，请在此视口中单击。也可以按CTRL+R键遍历现有视口。通常需要执行以下步骤：在“模型”选项卡上创建图形。配置打印设备。创建布局选项卡。指定布局页面设置，如打印设备、图纸尺寸、打印区域、打印比例和图形方向。将标题栏插入到布局中（除非使用已具有标题栏的样板图形）。创建布局视口并将其置于布局中。设置布局视口的视图比例。根据需要，在布局中添加标注、注释或创建几何图形。打印布局。设置布局在“模型”选项卡中完成图形之后，可以通过选择布局选项卡开始创建要打印的布局。布局设置概述在“模型”选项卡中完成图形之后，可以通过选择布局选项卡开始创建要打印的布局。首次选择布局选项卡时，将显示单一视口，其中带有边界的图纸表明当前配置的打印机的图纸尺寸和图纸的可打印区域。AutoCAD显示“页面设置”对话框，从中可以指定布局和打印设备的设置。指定的设置与布局一起存储为页面设置。创建布局后，可以修改其设置。可以从头开始创建布局、从样板图形中输入或使用布局向导。布局向导将引导用户完成设置页面、插入标题栏以及创建视口。如...
