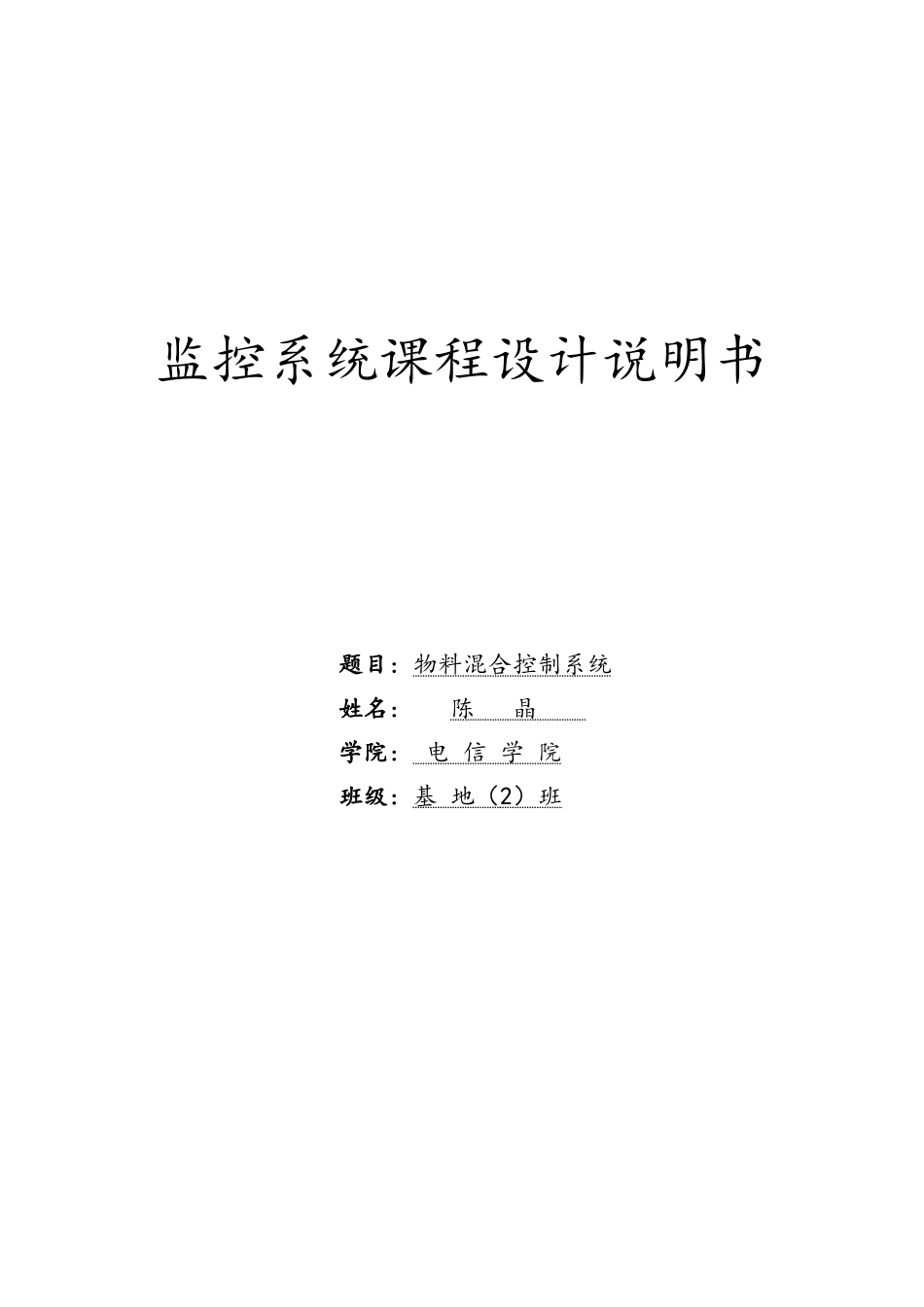

监控系统课程设计说明书题目:物料混合控制系统姓名:陈晶学院:电信学院班级:基地(2)班摘要本设计是用力控软件制作的一个物料混合控制系统,将四种颗粒状物料混合在一起。四种物料分别放在四哥金属仓内,每个仓的底部安装了一个气缸控制的插板阀。气缸杆带动阀杆左右移动,产生开、关阀的动作。控制气缸的电磁阀线圈通电时插板阀打开,物料流出,电磁阀线圈断电时插板阀关闭,物料停止流出。控制系统中的称头是一个底部为圆锥形的金属料斗,用称重传感器测量物料和称斗的总重量。称斗的下方是混合仓,也是一个底部为圆锥形的料斗,混合仓外的电动机带动仓内的搅拌器搅浆,搅动混合仓内的颗粒。称斗和混合仓底部的插板阀用于放出物料,它们也用气缸和电磁阀来控制。系统开始运行时,1号进料插板阀接通。进料达到设定值时,1号料停止进料,自动改为进2号料,直到进完所有的料。进料结束后打开料斗下面的电磁阀,将物料放入料斗下面的混合仓,并用搅拌器开始搅拌。经过设定的时间后,搅拌器停止运行,打开混合仓底部的电磁阀,放出混合好的物料。放完后,关闭电磁阀。料斗将物料放入混合仓后,又开始下一轮的进料。在进料和放成品的过程都结束时,开始放料斗中的料。系统自动运行,出现故障时开始报警。关键词:物料混合力控电磁阀报警目录一.设计内容及技术要求1.1任务描述1.2控制任务和要求二.画面总体规划2.1确定需要设置的画面2.2画面切换关系与初始画面三.各画面具体设计3.1初始画面设计3.2主画面设计3.3设备状态画面设计3.4报警画面设计3.6混合仓趋势图画面设计3.5料仓趋势图画面设计3.6混合仓趋势图画面设计四.画面之间的动画连接4.1创建实时数据库4.2动画连接4.2.1罐的动画连接4.2.2阀门和搅拌器的动画连接4.2.3文本的动画连接4.2.4按钮的动画连接4.2.5百特仪表的连接4.3脚本五.心得体会六.参考文献一、设计内容及技术要求1.1任务描述某物料控制系统按一定的比例将2~4种颗粒状的物料混合到一起,物料的流动性较好。4种物料分别放在4个金属仓内,每个仓的底部安装了一个气缸控制的插板阀,气缸杆带动阀杆左右移动,产生开、关阀的动作。控制气缸的电磁阀线圈通电时插板阀打开,物料流出,电磁阀线圈断电时插板阀关闭,物料停止流出。控制系统中的称头是一个底部为圆锥形的金属料斗,用称重传感器测量物料和称斗的总重量。称斗的下方是混合仓,也是一个底部为圆锥形的料斗,混合仓外的电动机带动仓内的搅拌器搅浆,搅动混合仓内的颗粒。称斗和混合仓底部的插板阀用于放出物料,它们也用气缸和电磁阀来控制。该系统的软硬件结构原理图如下:1.2控制任务和要求该控制系统每个基本任务由一个同学侧重完成,但是同时要求同学们兼顾对总的系统结构及工作原理要了解,了解其它同学所做工作的具体过程。基本任务:①VB中构建控制系统界面,通过串口获取单片机开发板采集的温度或湿度信号,并显示在界面中②VB中构建控制系统界面,通过USB接口获取数据采集卡收集的现场模拟传感器信号,并显示在界面中③VB中构建控制系统界面,将采集的数据通过SQLSERVER存储并可以供前台调用,可以采集到组态软件的数据④力控上位组态软件中控制系统界面开发,可以取得百特仪表温度值,解决与VB和Wincc及数据采集卡的数据通讯问题⑤Wincc上位组态软件中控制系统界面开发,可以取得百特仪表温度值,解决与VB和力控的数据通讯问题⑥Step7下位软件编程,解决Step7与Wincc和Winccflexible的模拟仿真问题⑦Winccflexible界面开发,解决Step7与Winccflexible的模拟仿真问题⑧工作重点为研究KEPSERVER的工作机理及如何通过OPC协议与组态软件通讯。附加任务(相应任务与前面的标号对应):①可以将组态软件或数据采集卡数据通过串口发给单片机并在液晶屏中显示②可以将组态软件或单片机发来的数据通过数据采集卡以一定的比例关系输出③增加利用数据库管理权限及日志功能④力控、组态王和WinCC可以通过OPC相互读写各自系统的数据;增加报表及组态软件的热备和网页发布功能⑤力控、组态王和WinCC可以通过OPC相互读写各自系统的数据;增加报表及组态软件的热备和网页发布功能⑥增加解决Wincc和Winccflexible...
