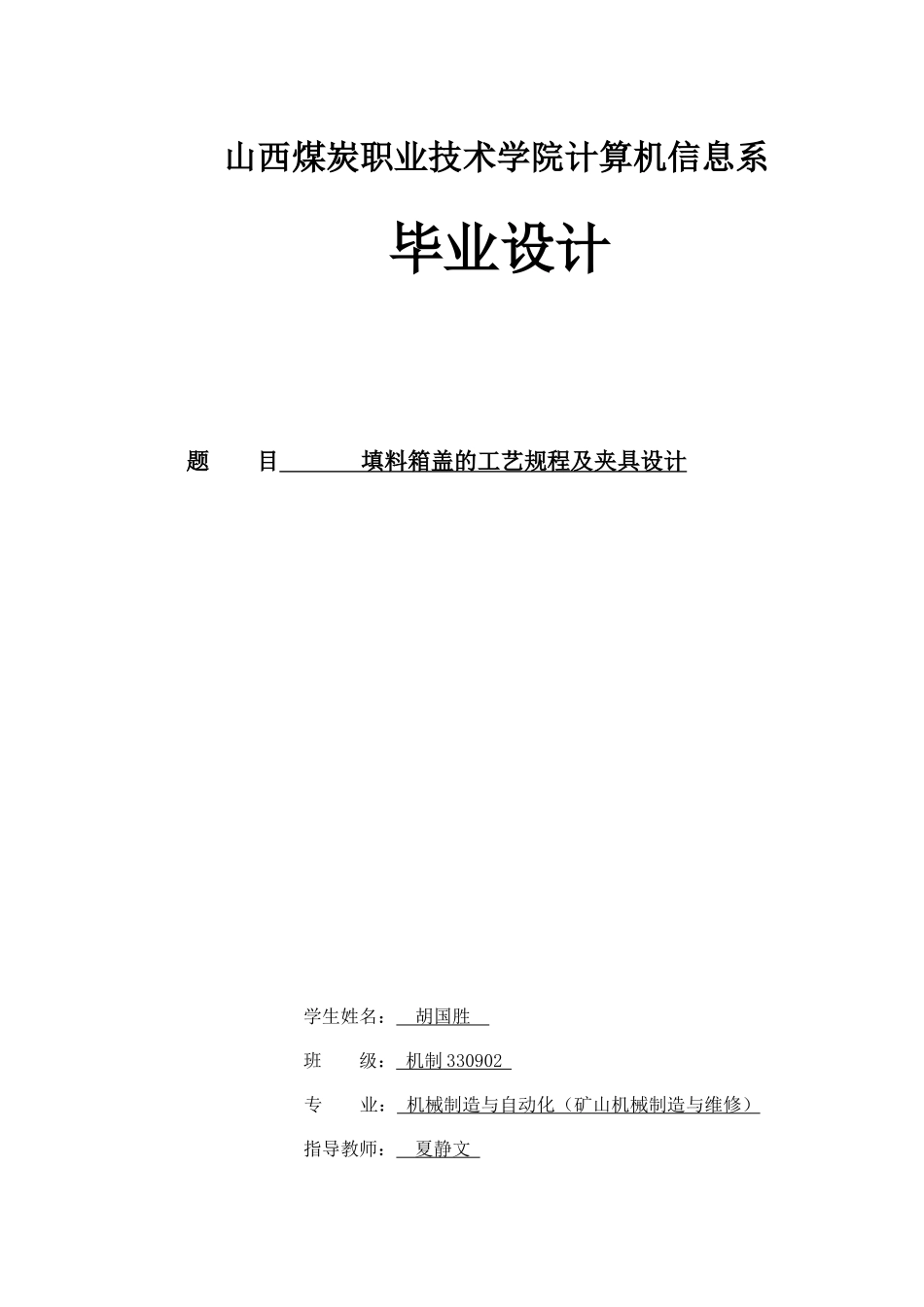

山西煤炭职业技术学院计算机信息系毕业设计题目填料箱盖的工艺规程及夹具设计学生姓名：胡国胜班级：机制330902专业：机械制造与自动化（矿山机械制造与维修）指导教师：夏静文论文报告提交日期：2012年6月成绩评定日期：填料箱盖的工艺规程及夹具设计摘要填料箱盖，其主要作用是保证对箱体起密封作用，使箱体在工作时不致让油液渗漏。对内表面的加工精度要求比较高,对配合面的表面粗糙度要求也较高。本次设计旨在提高填料箱盖的加工效率，设计正确的加工工艺路线，由此我们首先对填料箱盖的结构特征和工艺进行了仔细的分析，然后确定了一套合理的加工方案，加工方案要求简单，操作方便，并能保证零件的加工质量。填料箱盖的加工质量将直接影响机器的性能和使用寿命。在设计中采用四大步骤进行，分别是[1]填料箱盖零件的分析[2]工艺规程设计[3]数控机床的选择与加工方案[4]专用夹具设计关键词：填料箱盖，零件，毛坯，夹具目录第一章填料箱盖零件的分析..............................................41.1零件的作用.....................................................41.2填料箱盖的技术要求分析...........................................51.3本章小结........................................................5第二章工艺规程设计....................................................62.1零件机械加工工艺规程的制定......................................62.2箱体零件的材料、毛坯和热处理...................................122.3基准面的选择...................................................122.4制订工艺路线...................................................132.5机械加工余量、工序尺寸及毛坯尺寸的确定.........................172.6本章小结.......................................................18第三章机床的选择与加工方案...........................................193.1选择机床.......................................................193.2选择夹具.......................................................213.3选择刀具.......................................................213.4确定工序尺寸....................................................223.5确定切削用量...................................................233.6本章小结........................................................33第四章专用夹具设计...................................................344.1问题的指出......................................................344.2夹具设计........................................................344.3定位误差的分析..................................................354.4夹具设计及操作的简要说明........................................354.5本章小结........................................................36结论.................................................................37致谢.................................................................38参考文献...............................................................39第一章填料箱盖零件的分析1.1零件的作用题目所给定的零件是填料箱盖（图1-1），其主要作用是保证对箱体起密封作用，使箱体在工作时不致让油液渗漏。a实体图b.零件图图1-1填料箱盖1.2填料箱盖的技术要求分析填料箱盖的零件图中规定了一系列技术要求：（查表1.4-28《机械制造工艺设计简明手册》）1、以Φ65H5（）轴为中心的表面进行加工包括：尺Φ寸为Φ65h5（）的轴，表面粗糙度为1.6，尺寸为Φ80的与Φ65h5（）相接的肩面,尺寸为Φ100f8()与Φ65h5（）同轴度为0.025的面，尺寸为Φ60H8()与Φ65h5（）同轴度为0.025的孔。2、以Φ60H8()孔为中心的表面进行加工尺寸为78与Φ60H8()垂直度为0.012的孔底面,表面粗糙度为0.4,须研磨。3、以Φ60H8()孔为中心均匀分布的12孔,6-ф13.5,4-M10-6H深20孔深24及2-M10-6H的孔进行加工1.3本章小结在本章节中对题目所...
