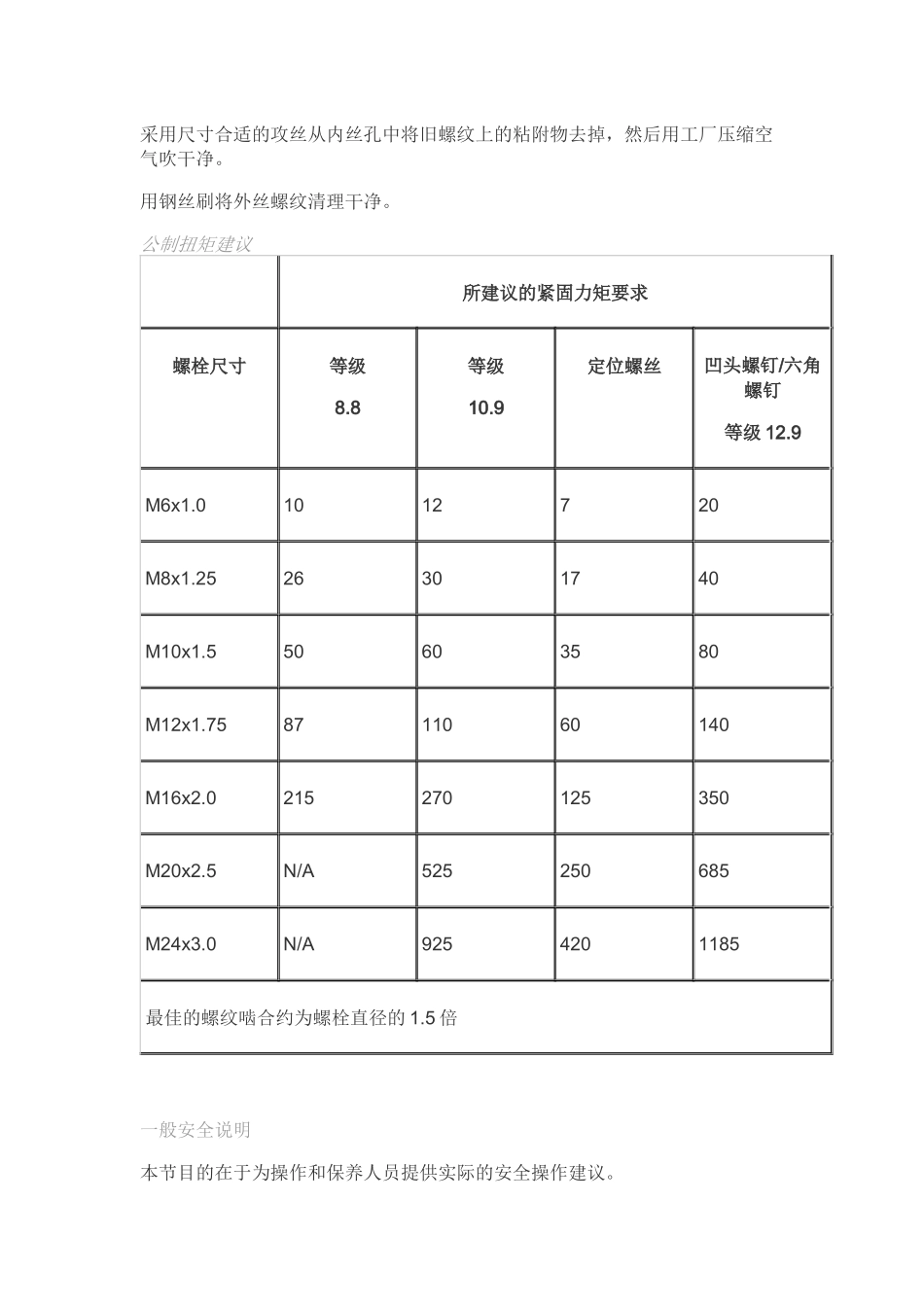

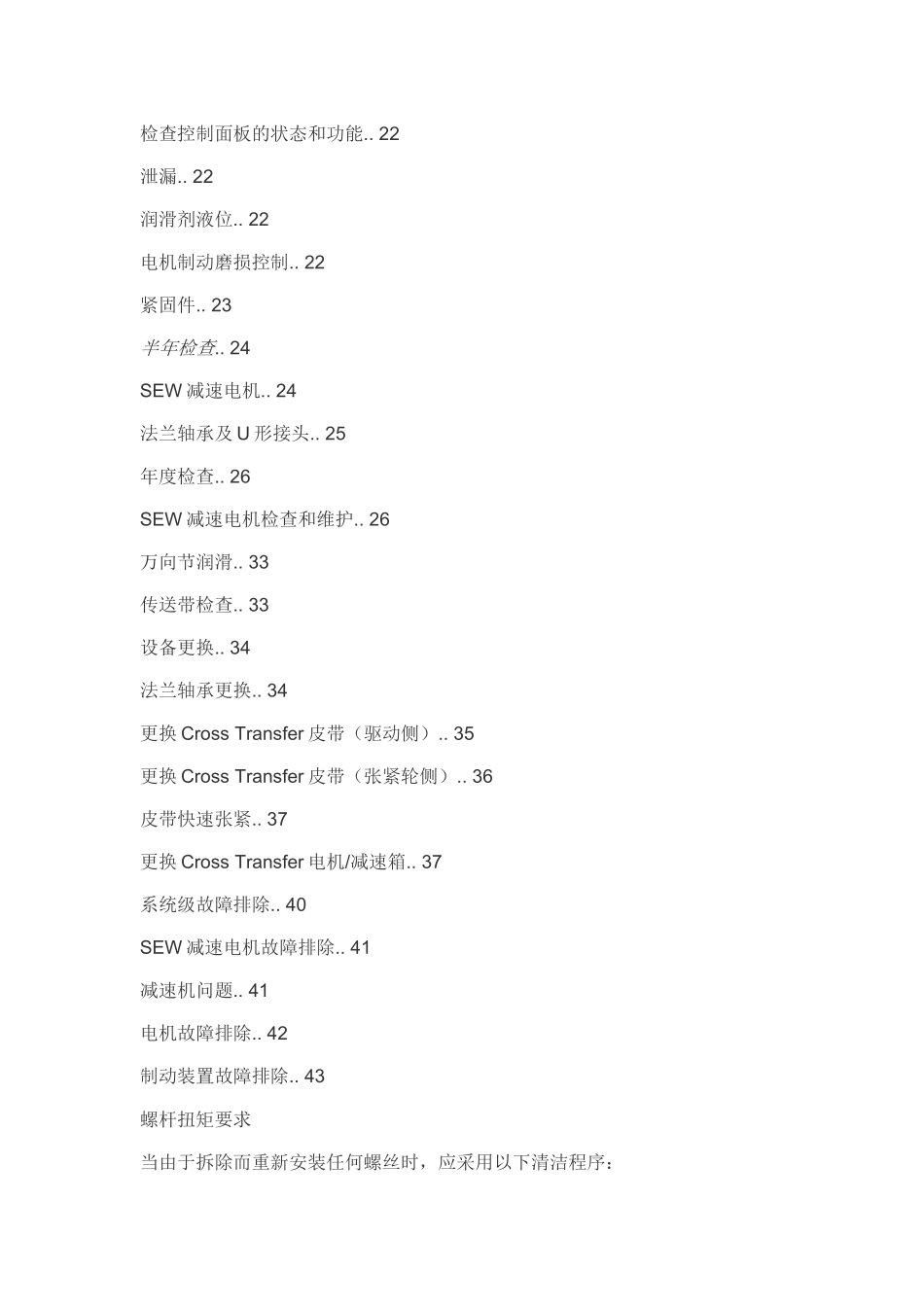

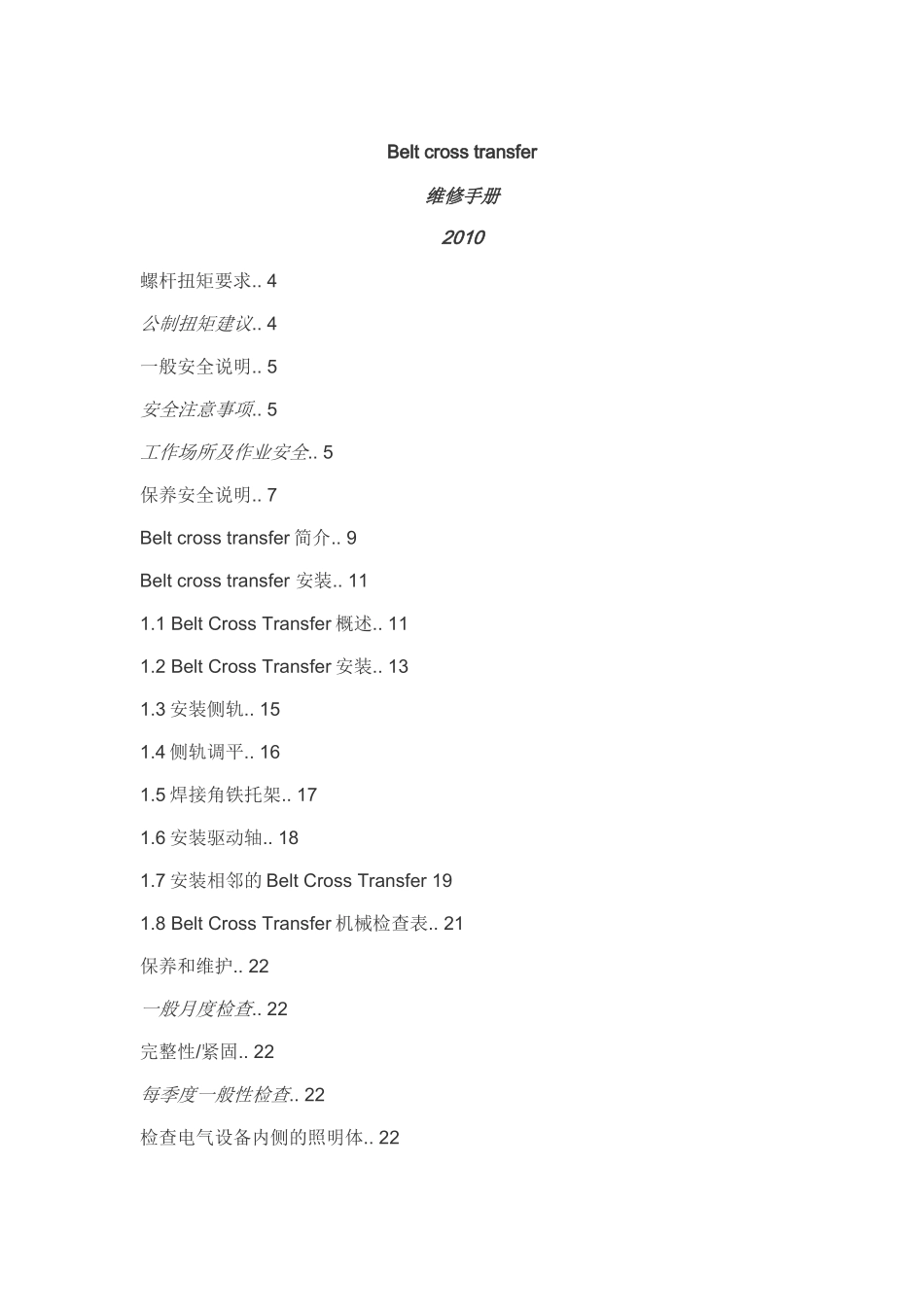

Beltcrosstransfer维修手册2010螺杆扭矩要求..4公制扭矩建议..4一般安全说明..5安全注意事项..5工作场所及作业安全..5保养安全说明..7Beltcrosstransfer简介..9Beltcrosstransfer安装..111.1BeltCrossTransfer概述..111.2BeltCrossTransfer安装..131.3安装侧轨..151.4侧轨调平..161.5焊接角铁托架..171.6安装驱动轴..181.7安装相邻的BeltCrossTransfer191.8BeltCrossTransfer机械检查表..21保养和维护..22一般月度检查..22完整性/紧固..22每季度一般性检查..22检查电气设备内侧的照明体..22检查控制面板的状态和功能..22泄漏..22润滑剂液位..22电机制动磨损控制..22紧固件..23半年检查..24SEW减速电机..24法兰轴承及U形接头..25年度检查..26SEW减速电机检查和维护..26万向节润滑..33传送带检查..33设备更换..34法兰轴承更换..34更换CrossTransfer皮带（驱动侧）..35更换CrossTransfer皮带（张紧轮侧）..36皮带快速张紧..37更换CrossTransfer电机/减速箱..37系统级故障排除..40SEW减速电机故障排除..41减速机问题..41电机故障排除..42制动装置故障排除..43螺杆扭矩要求当由于拆除而重新安装任何螺丝时，应采用以下清洁程序：采用尺寸合适的攻丝从内丝孔中将旧螺纹上的粘附物去掉，然后用工厂压缩空气吹干净。用钢丝刷将外丝螺纹清理干净。公制扭矩建议所建议的紧固力矩要求螺栓尺寸等级8.8等级10.9定位螺丝凹头螺钉/六角螺钉等级12.9M6x1.01012720M8x1.2526301740M10x1.550603580M12x1.758711060140M16x2.0215270125350M20x2.5N/A525250685M24x3.0N/A9254201185最佳的螺纹啮合约为螺栓直径的1.5倍一般安全说明本节目的在于为操作和保养人员提供实际的安全操作建议。安全注意事项负责运行CrossTransfer系统的人要完成下列操作：l所有能源上锁/挂牌（电、气和水）l取出静止在该设备中的所有车身工件l其他与CrossTransfer交互的相关设备的所有能源上锁/挂牌（电、气和水）l维护完成后，重新接通所有能源供应，检查工作循环是否按正确顺序进行人员安全建议眼睛防护减少伤害最简单的方法之一就是佩戴合适的护目镜。要求操作人员必须佩戴带侧护板的安全眼镜或全面罩以保护眼睛。安全着装当宽松衣服被机械的活动部件缠住时就会发生一系列事故。领带、围巾和宽松下垂的衣服特别危险。在活动机械周围不能佩戴首饰，例如：手表、耳环、项链等。长发应用发网或发卡将头发束起。只能在搬运粗糙、锋利或高温部件时戴手套。穿鞋底防滑的钢包头安全鞋可以避免受伤。建议穿长袖衣服。工作习惯干净整洁的工作环境比脏乱的环境安全。保持机械周围地板干净整洁，没有危险的障碍物。不能采用不完善的工具。工具和设备使用完后应及时收拾。应注意并遵守警告标志和安全说明。知识保证安全的其中一个方法就是岗前培训。在设置，操作或保养机械时，应阅读和了解所有说明。应熟悉该机械的所有安全装置。进行定期检查，所有安全装置的位置应合适，且工作正常。了解和爱护机械。工作场所及作业安全工作场所安全结合了之前的人员安全建议，如下所示工作场所安全建议警告标志警告标志必须醒目。不要将任何机械的警告标志遮盖，喷漆，改变，损伤或拆除。应立即更好所有模糊不清的标志牌。防护罩和盖子在操作任何机械前，安全罩、门、防护罩、屏障和盖子以及其他防护装置必须处于良好的工作状态并位于合适位置。电气联锁装置在安全方面非常重要，不能跳线或绕开。清洁工作区域保持工作场所干净整洁，没有障碍物，并保持工作场所地板干净整洁，应没有工具、软管、破布、箱子，且没有油渍、水和化学物品。应注意突出的机械部件。工作场所安全建议工具使用后应立即收拾工具和设施使用完后应及时放在合适的地方。严禁将工具放在周围。机械的振动可以使得这些工具移动、掉下来或具有绊倒的危险。严禁注意力不集中应避免突然移动、嘈杂的噪声、动手脚和大声欢笑的玩闹，因为这样会使得其他操作人员注意力不集中。这种分心可能会导致工作场所出现不安全状况。报告不安全的工作因素立即向你的安全部门或上级报告不安全工作因素。保养安全说明保养安全说明包括操作人员和工作场所的建议，如下所示：保养安全注意事项合格操作...
