教育 电视设备及应用VIP免费

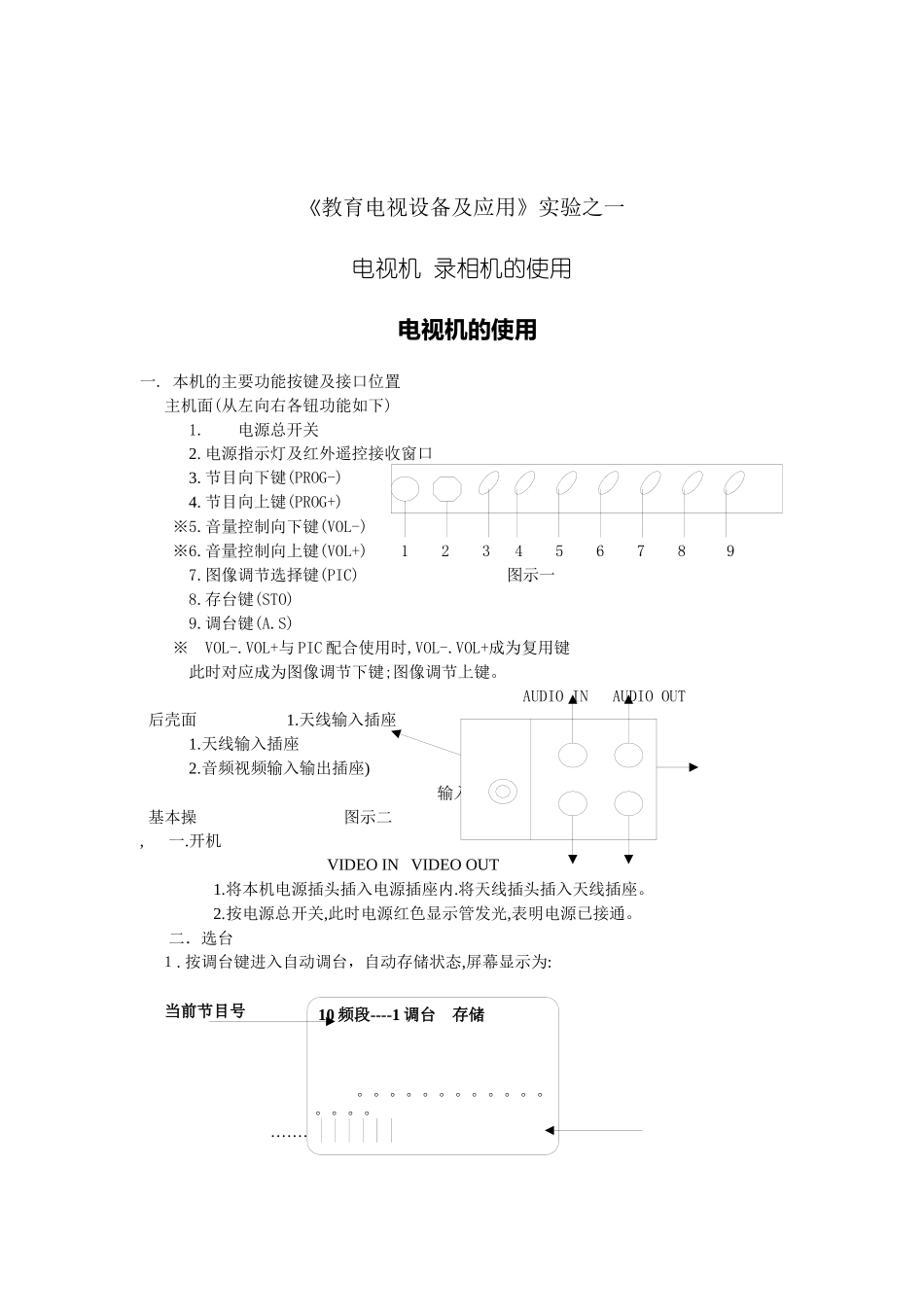

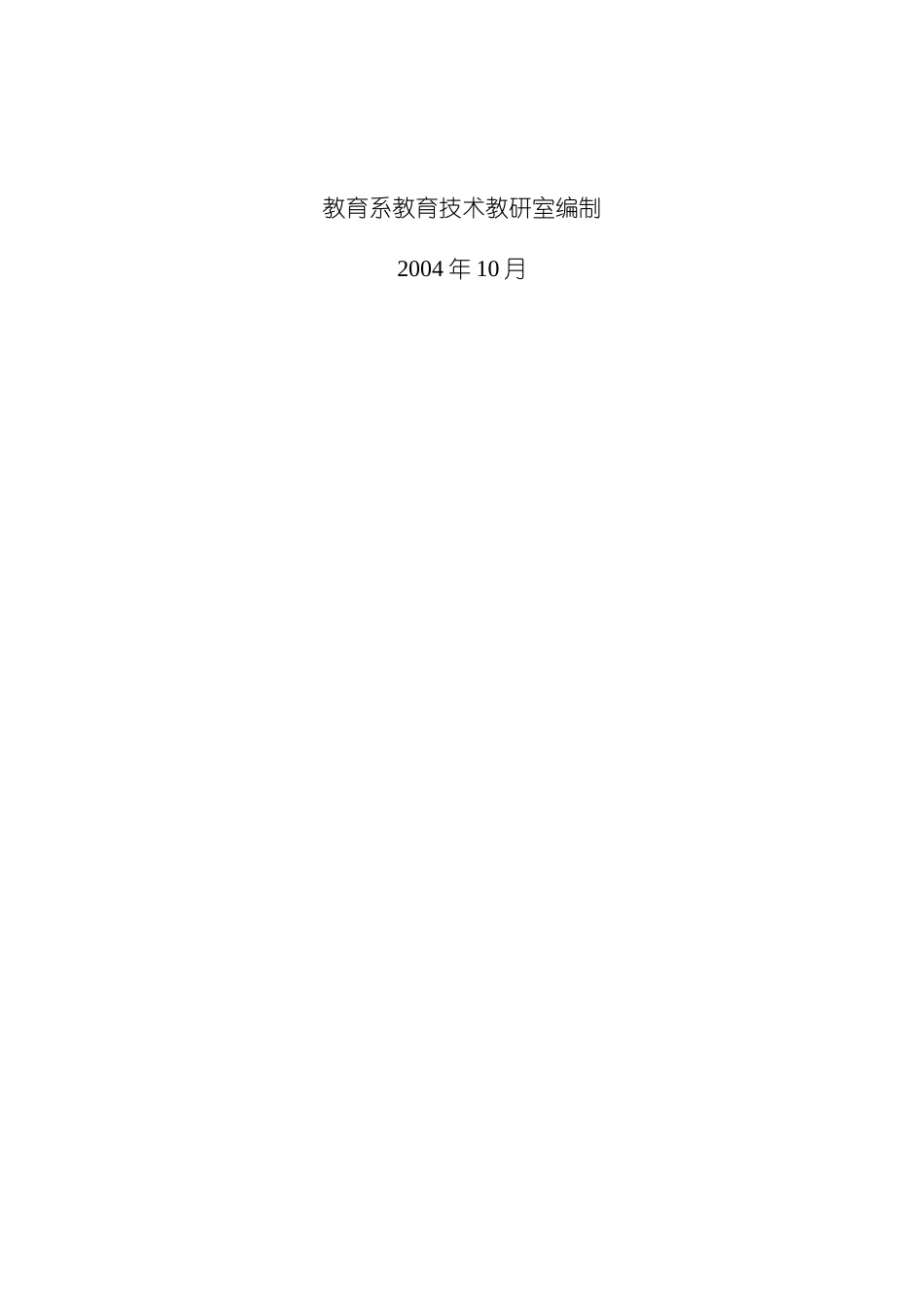

教育电视设备及应用实验教材教育系教育技术教研室编制2004年10月《教育电视设备及应用》实验之一电视机录相机的使用电视机的使用一.本机的主要功能按键及接口位置主机面(从左向右各钮功能如下)1.电源总开关2.电源指示灯及红外遥控接收窗口3.节目向下键(PROG-)4.节目向上键(PROG+)※5.音量控制向下键(VOL-)※6.音量控制向上键(VOL+)1234567897.图像调节选择键(PIC)图示一8.存台键(STO)9.调台键(A.S)※VOL-.VOL+与PIC配合使用时,VOL-.VOL+成为复用键此时对应成为图像调节下键;图像调节上键。AUDIOINAUDIOOUT后壳面1.天线输入插座1.天线输入插座2.音频视频输入输出插座)2.音频视频输入输出插座基本操图示二,一.开机VIDEOINVIDEOOUT1.将本机电源插头插入电源插座内.将天线插头插入天线插座。2.按电源总开关,此时电源红色显示管发光,表明电源已接通。二．选台１.按调台键进入自动调台，自动存储状态,屏幕显示为:当前节目号图示三……………调谐电压显示10频段----1调台存储。。。。。。。。。。。。。。。。２．当找到节目时本机自动存储，当前节目号按增1自动变化。当所有三个频段搜索完毕，搜索停止，当前节目号为搜索存储的最后一个节目号。３．在搜索节目期间，要中断搜索时只要按调台键以外的任何键，搜索停止。４．如需选择频段搜索，只要按住不放，频段显示将按以下顺序变化：频段---1(1----5频道)频段----2(6----12频道)频段---3(13频道以上)当变化到所需要频段时,再放开调台键,则由该频段开始自动搜索存储.自动存储期间,伴音始终处于静噪状态.三．节目贮存（STORE）贮存步骤如图示：按存台键按节目转换键显示红色字输入节目号，如“５”按存台键５表示已完成贮存显示变绿色数秒后消失图示四四．图像调节１．按本机或遥控器上的图像调节选择键PIC，图像各调节内容将按如下顺序出现：亮度/色饱和度/对比度/色调(NTSC时)/音量２．选择你想调节的内容，再按本机或遥控器上的图像调节向上＼向下键，VOL±键，直至你获得满意图像为止。３色调调节仅对NTSC制式起作用。４．音量调节可直接使用本机或遥控器上的音量调节控制键，不必使用本功能来进行音量调节。(以三星S88为例)一.熟悉录相机的功能操作按键、选择开关、输入输出插孔。※（以下为录相机前面板上的按键）１．电源开关：按此键可接通本机电源，再按此键进入守候状态。２．卡拉OK开关：卡拉OK选择开关可分别置于OFF位置：指录像机的通常视听状态。ON位置：指卡拉OK状态。STORE---５已选好的电视节目STORE5３．放像、２倍速放像键（PLAY/×2）：按一次为正常放像，再按一次为２倍速放像。４．停止.弹带键（STOP..EJECT）：在放像、录像、倒带和快进状态，按此键可停止直读走带，再按一次可弹出录像带。５．倒带˙反向搜索键（REW）：按此键可快速倒带，在放像时，按此键可反向快速搜索。６．快进·正向搜索（F.F）：按此键可快速进带，在放像时，按此键可正向快速搜索。７．暂停·静止键（P/S）：在录像或放像时，按此键可暂停或静止图像８．录像·单触录像键（REC）：录制电视广播节目或录制其它设备输入的节目时使用。按此键１秒，开始录像。9、频道增减键（CHANNEL）：此键可用来选择广播电视频道10、制式选择开关：用来选择PAL,NTPB(NTSC制录像带在PAL电视机的放像)，NT3.58.NT4.43等彩色制式。１１．复位键（RESET）：想改变所有录像机已输入的信息并重新输入新的信息时，按此键。１２．熟悉录像机显示屏上各种显示的意义。※※以下录像机后面板各部位名称及功能１３．音频视频输入输出插孔OUTINAUDIO图示一VIDEO１４．测试开关：此开关可使电视机准确清晰地接收录像机发出的测试信号。OUTTOTV１５．射频输出端子：连接到电视机天线输入端子上。１６．射频输入端子：把外部天线连接到本机射频输入端子上。INFORMANT二．放像１．射频连接方式A.按图将电视机与录像机用射频线连接起来录像机OUTTOTV插孔B.接通并打开电视机和录像机电源。C.将录像机后面的TEST（测试开关）拨到“ON”（开）的位置。使电视机搜索到UHF２５频道左右。屏幕上出现两条白色测试信号带。D.存储已选定的电视频道。白色测试带清晰、鲜明后，将此频道...
