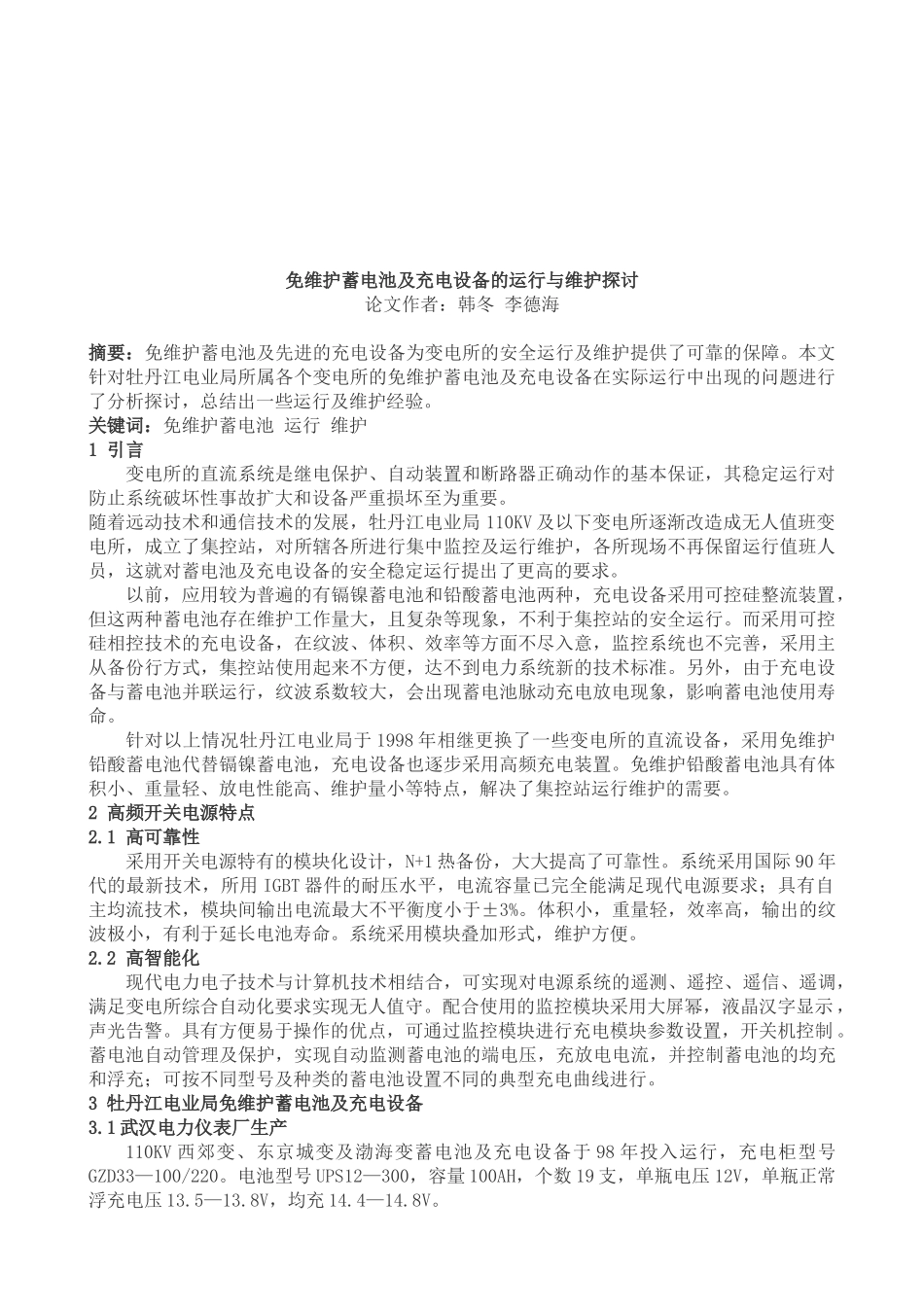

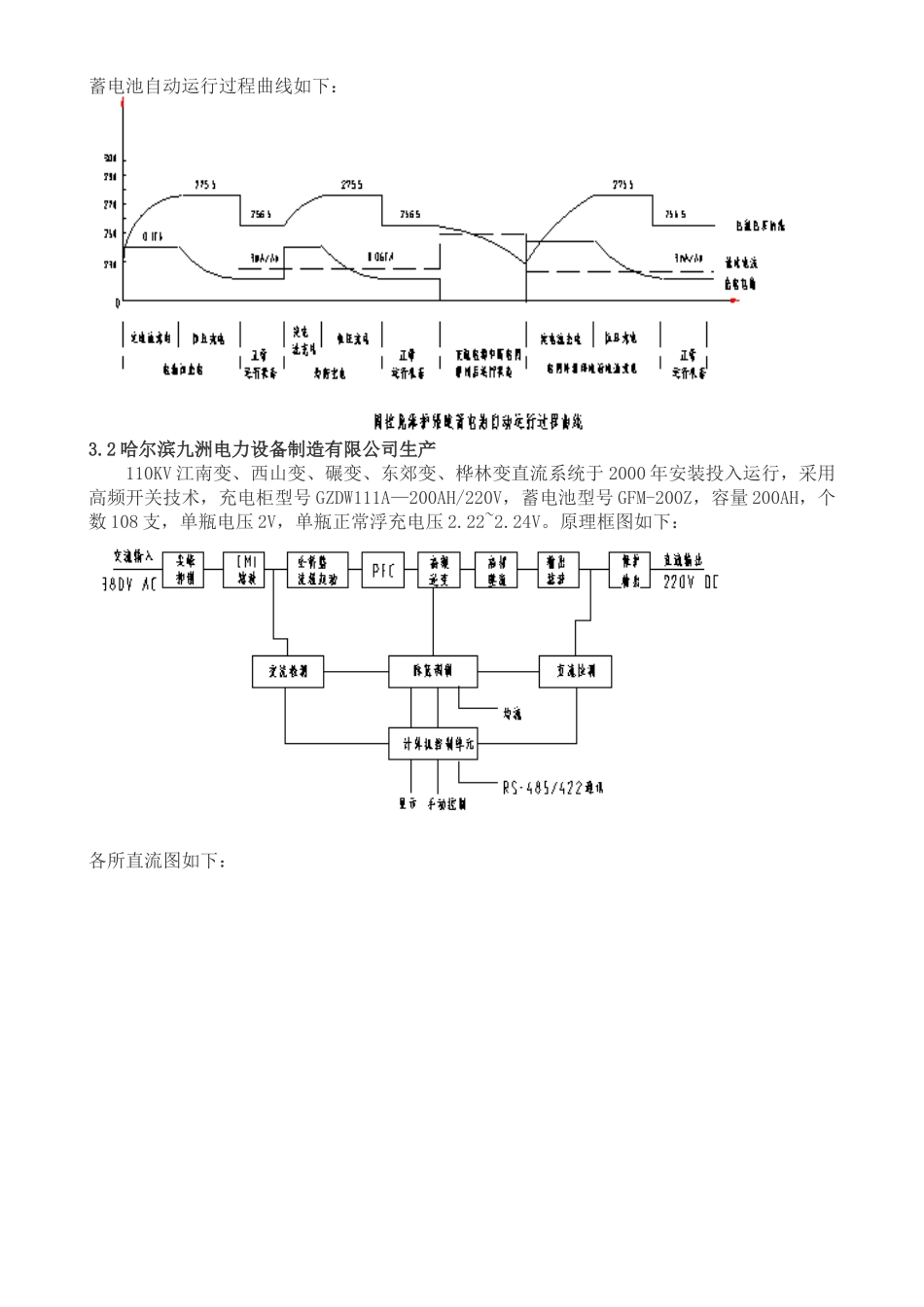

免维护蓄电池及充电设备的运行与维护探讨论文作者：韩冬李德海摘要：免维护蓄电池及先进的充电设备为变电所的安全运行及维护提供了可靠的保障。本文针对牡丹江电业局所属各个变电所的免维护蓄电池及充电设备在实际运行中出现的问题进行了分析探讨，总结出一些运行及维护经验。关键词：免维护蓄电池运行维护1引言变电所的直流系统是继电保护、自动装置和断路器正确动作的基本保证，其稳定运行对防止系统破坏性事故扩大和设备严重损坏至为重要。随着远动技术和通信技术的发展，牡丹江电业局110KV及以下变电所逐渐改造成无人值班变电所，成立了集控站，对所辖各所进行集中监控及运行维护，各所现场不再保留运行值班人员，这就对蓄电池及充电设备的安全稳定运行提出了更高的要求。以前，应用较为普遍的有镉镍蓄电池和铅酸蓄电池两种，充电设备采用可控硅整流装置，但这两种蓄电池存在维护工作量大，且复杂等现象，不利于集控站的安全运行。而采用可控硅相控技术的充电设备，在纹波、体积、效率等方面不尽入意，监控系统也不完善，采用主从备份行方式，集控站使用起来不方便，达不到电力系统新的技术标准。另外，由于充电设备与蓄电池并联运行，纹波系数较大，会出现蓄电池脉动充电放电现象，影响蓄电池使用寿命。针对以上情况牡丹江电业局于1998年相继更换了一些变电所的直流设备，采用免维护铅酸蓄电池代替镉镍蓄电池，充电设备也逐步采用高频充电装置。免维护铅酸蓄电池具有体积小、重量轻、放电性能高、维护量小等特点，解决了集控站运行维护的需要。2高频开关电源特点2.1高可靠性采用开关电源特有的模块化设计，N+1热备份，大大提高了可靠性。系统采用国际90年代的最新技术，所用IGBT器件的耐压水平，电流容量已完全能满足现代电源要求；具有自主均流技术，模块间输出电流最大不平衡度小于±3%。体积小，重量轻，效率高，输出的纹波极小，有利于延长电池寿命。系统采用模块叠加形式，维护方便。2.2高智能化现代电力电子技术与计算机技术相结合，可实现对电源系统的遥测、遥控、遥信、遥调，满足变电所综合自动化要求实现无人值守。配合使用的监控模块采用大屏幂，液晶汉字显示，声光告警。具有方便易于操作的优点，可通过监控模块进行充电模块参数设置，开关机控制。蓄电池自动管理及保护，实现自动监测蓄电池的端电压，充放电电流，并控制蓄电池的均充和浮充；可按不同型号及种类的蓄电池设置不同的典型充电曲线进行。3牡丹江电业局免维护蓄电池及充电设备3.1武汉电力仪表厂生产110KV西郊变、东京城变及渤海变蓄电池及充电设备于98年投入运行，充电柜型号GZD33—100/220。电池型号UPS12—300，容量100AH，个数19支，单瓶电压12V，单瓶正常浮充电压13.5—13.8V，均充14.4—14.8V。蓄电池自动运行过程曲线如下：3.2哈尔滨九洲电力设备制造有限公司生产110KV江南变、西山变、碾变、东郊变、桦林变直流系统于2000年安装投入运行，采用高频开关技术，充电柜型号GZDW111A—200AH/220V，蓄电池型号GFM-200Z，容量200AH，个数108支，单瓶电压2V，单瓶正常浮充电压2.22~2.24V。原理框图如下：各所直流图如下：3.3烟台东方电子生产110KV北郊、中心变直流系统于2001年安装投入运行，采用高频开关技术，型号为DF0210A型高频开关直流操作电源系统，蓄电池型号GFM-110Z，容量110AH，个数108支，单瓶电压2V，单瓶正常浮充电压2.22~2.24V，哈尔滨光宇制造。35KV铁岭变、镜泊湖变于2000年安装投入运行，采用烟台东方电子DF0210—220/30直流操作电源系统（可控硅整流型），蓄电池UPS型，容量100AH，个数19支，其它参数同西郊变蓄电池。4免维护蓄电池及充电设备的事故分析牡丹江电业局的各种免维护蓄电池和充电设备，在实际运行中，因为免维护蓄电池不同于以往我们使用的铅酸和镉镍蓄电池，虽然具有日常维护量少，不用补液等优点，但是这不等于日常不用进行维护及运行监视。在实际运行中我们在方面有过深刻的教训。另外，高频整流电源系统，运行也不同于以往的硅整流直流充电设备，其高度智能化，采用现代的高频整流技术，结合微机技术，这就对我们检修和运行人员提出了更高的要求。不掌握其特点和运...
