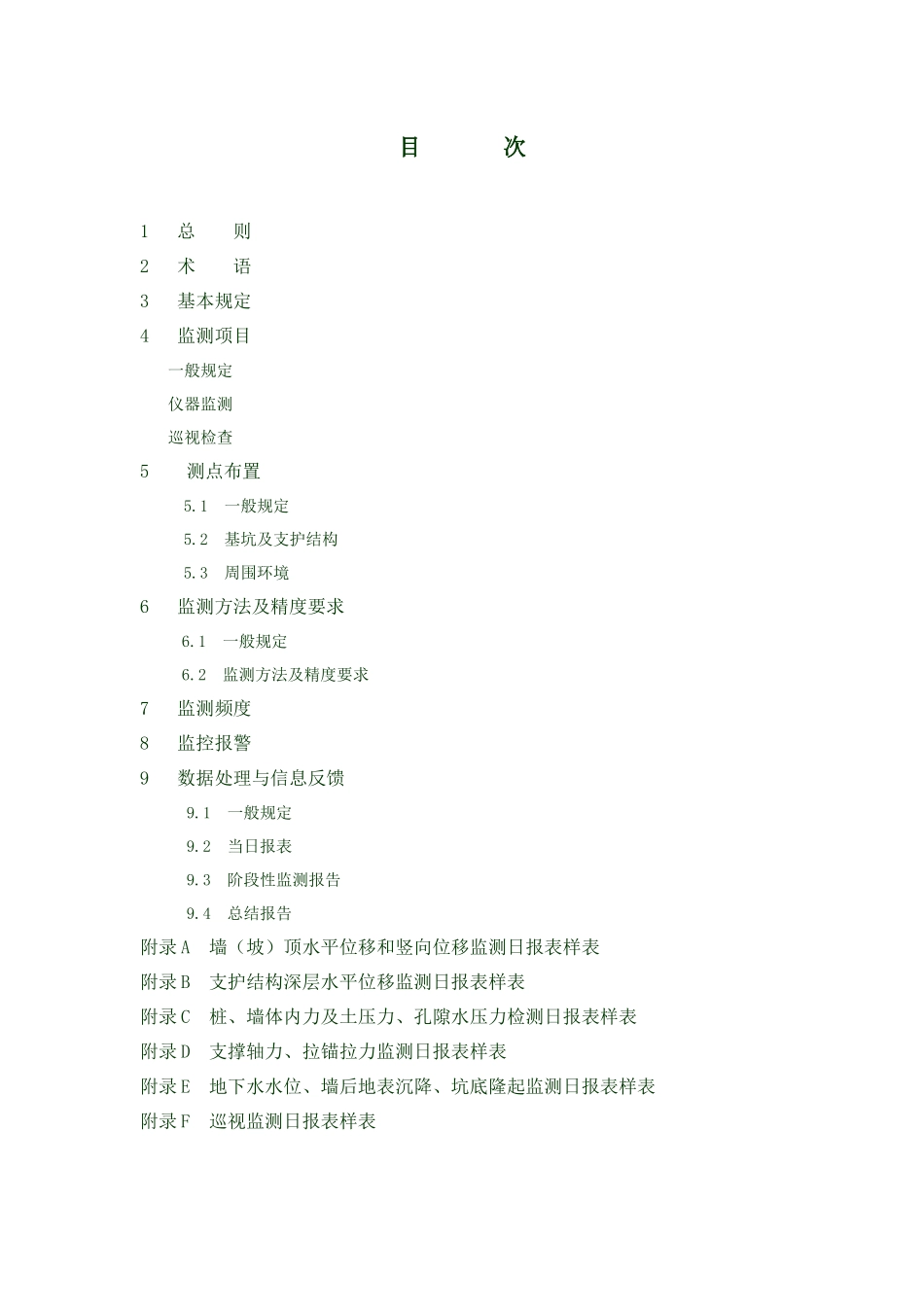

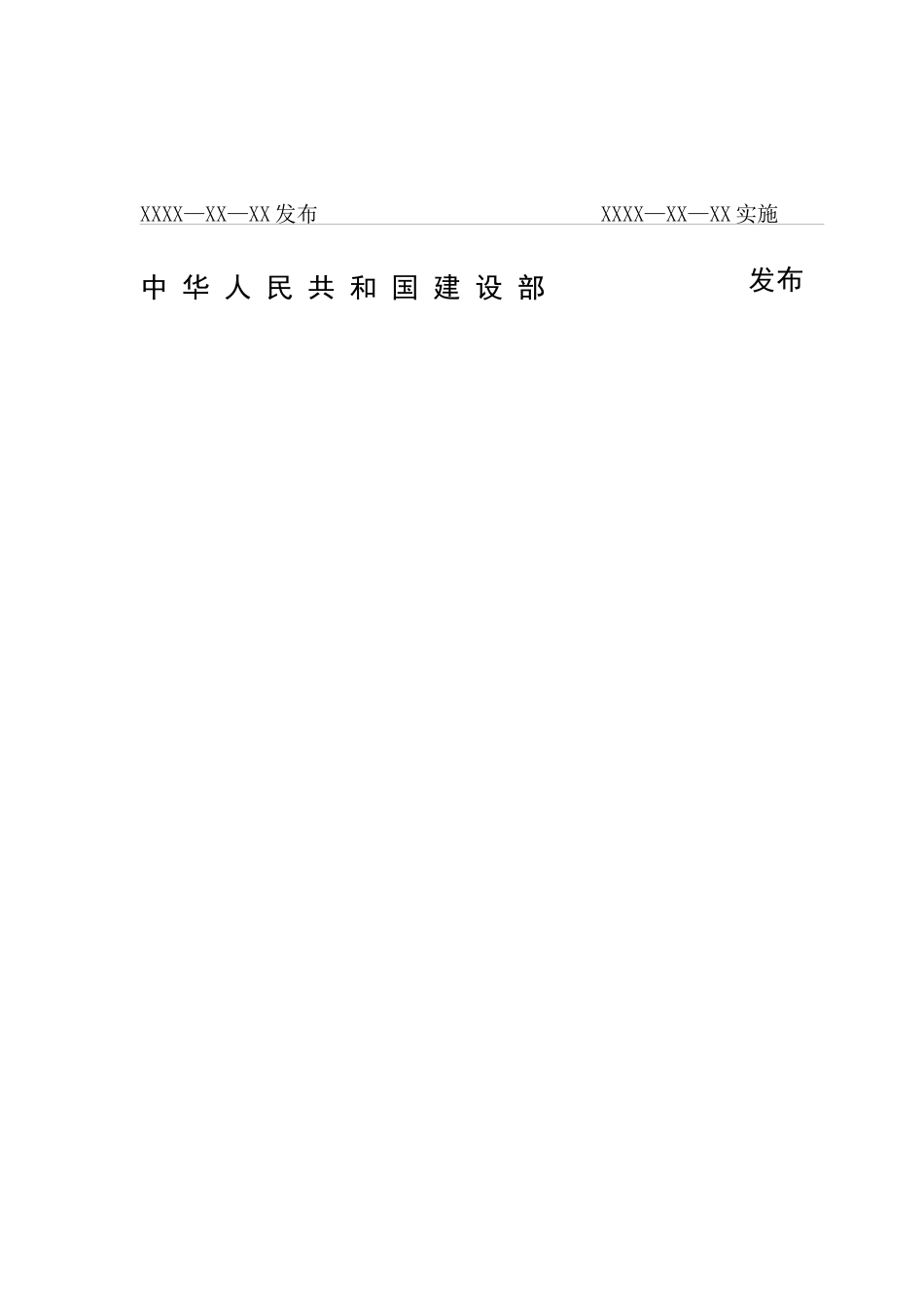

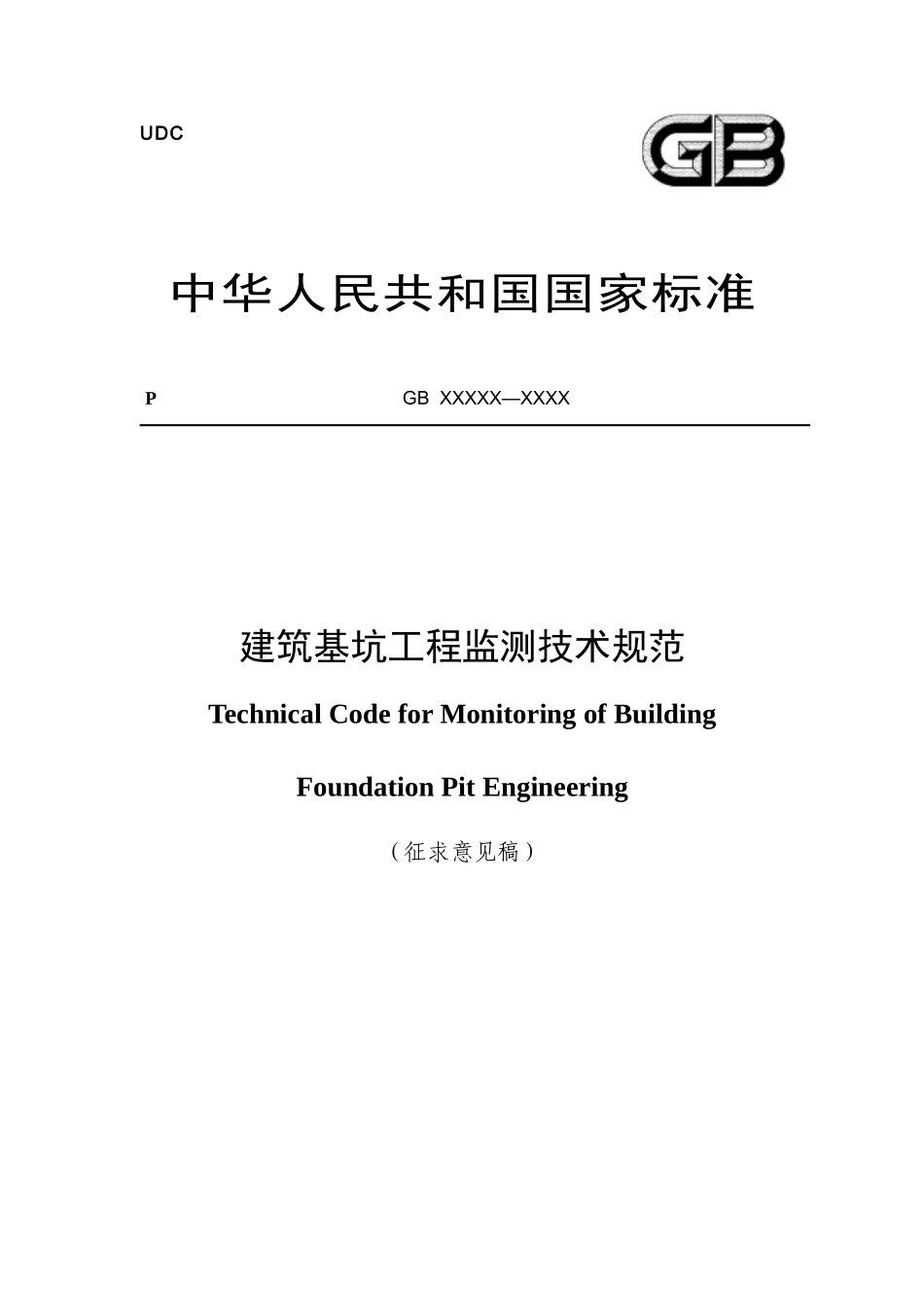

UDC中华人民共和国国家标准PGBXXXXX—XXXX建筑基坑工程监测技术规范TechnicalCodeforMonitoringofBuildingFoundationPitEngineering（征求意见稿）XXXX—XX—XX发布XXXX—XX—XX实施中华人民共和国建设部发布目次1总则2术语3基本规定4监测项目一般规定仪器监测巡视检查5测点布置5.1一般规定5.2基坑及支护结构5.3周围环境6监测方法及精度要求6.1一般规定6.2监测方法及精度要求7监测频度8监控报警9数据处理与信息反馈9.1一般规定9.2当日报表9.3阶段性监测报告9.4总结报告附录A墙（坡）顶水平位移和竖向位移监测日报表样表附录B支护结构深层水平位移监测日报表样表附录C桩、墙体内力及土压力、孔隙水压力检测日报表样表附录D支撑轴力、拉锚拉力监测日报表样表附录E地下水水位、墙后地表沉降、坑底隆起监测日报表样表附录F巡视监测日报表样表1总则1.0.1为规范建筑基坑工程监测工作，保证监测质量，为优化设计、指导施工提供可靠依据，确保基坑安全和保护基坑周边环境，做到安全适用、技术先进、经济合理，特制定本规范。1.0.2本规范适用于建（构）筑物的基坑及周边环境监测。对于冻土、膨胀土、湿陷性黄土、老粘土等其他特殊岩土和侵蚀性环境的基坑及周边环境监测，尚应结合当地工程经验应用。1.0.3建筑基坑工程监测应综合考虑基坑工程设计方案、建设场地的工程地质和水文地质条件、周边环境条件、施工方案等因素，制定合理的监测方案，精心组织和实施监测。1.0.4建筑基坑工程监测除应符合本规范外，尚应符合国家现行有关标准的规定。2.术语2.0.1建筑基坑buildingfoundationpit为进行建（构）筑物基础、地下建（构）筑物的施工所开挖的地面以下空间。2.0.2基坑周边环境surroundingsaroundfoundationpit基坑开挖影响范围内既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。2.0.3建筑基坑工程监测MonitoringofBuildingFoundationPitEngineering在建筑基坑施工及使用期限内，对建筑基坑及周边环境实施的检查、监控工作。2.0.4围护墙retainingstructure承受坑侧水、土压力及一定范围内地面荷载的壁状结构。2.0.5支撑bracing由钢、钢筋混凝土等材料组成，用以承受围护墙所传递的荷载而设置的基坑内支承构件。2.0.6锚杆anchorbar一端与挡土墙联结，另一端锚固在土层或岩层中的承受挡土墙水、土压力的受拉杆件。2.0.7冠梁topbeam设置在围护墙顶部的连梁。2.0.8监测点monitoringpoint直接或间接设置在被监测对象上能反映其变化特征的观测点。2.0.9监测频率frequencyofmonitoring单位时间内的监测次数。2.0.10监测报警值alarmingvalueonmonitoring为确保基坑工程安全，对监测对象变化所设定的监控值。用以判断监测对象变化是否超出允许的范围、施工是否出现异常。3基本规定3.0.1开挖深度超过5m、或开挖深度未超过5m但现场地质情况和周围环境较复杂的基坑工程均应实施基坑工程监测。3.0.2建筑基坑工程设计阶段应由设计方根据工程现场及基坑设计的具体情况，提出基坑工程监测的技术要求，主要包括监测项目、测点位置、监测频率和监测报警值等。3.0.3基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。监测单位应编制监测方案。监测方案应经建设、设计、监理等单位认可，必要时还需与市政道路、地下管线、人防等有关部门协商一致后方可实施。3.0.4编写监测方案前，委托方应向监测单位提供下列资料：1岩土工程勘察成果文件；2基坑工程设计说明书及图纸；3基坑工程影响范围内的道路、地下管线、地下设施及周边建筑物的有关资料。3.0.5监测单位编写监测方案前，应了解委托方和相关单位对监测工作的要求，并进行现场踏勘，搜集、分析和利用已有资料，在基坑工程施工前制定合理的监测方案。监测方案应包括工程概况、监测依据、监测目的、监测项目、测点布置、监测方法及精度、监测人员及主要仪器设备、监测频率、监测报警值、异常情况下的监测措施、监测数据的记录制度和处理方法、工序管理及信息反馈制度等。3.0.6监测单位在现场踏勘、资料收集阶段的工作应包括以下内容：1.进一步了解委托方和相关单位的具体要求；2.收集工程的岩土工程勘察及气象资...
