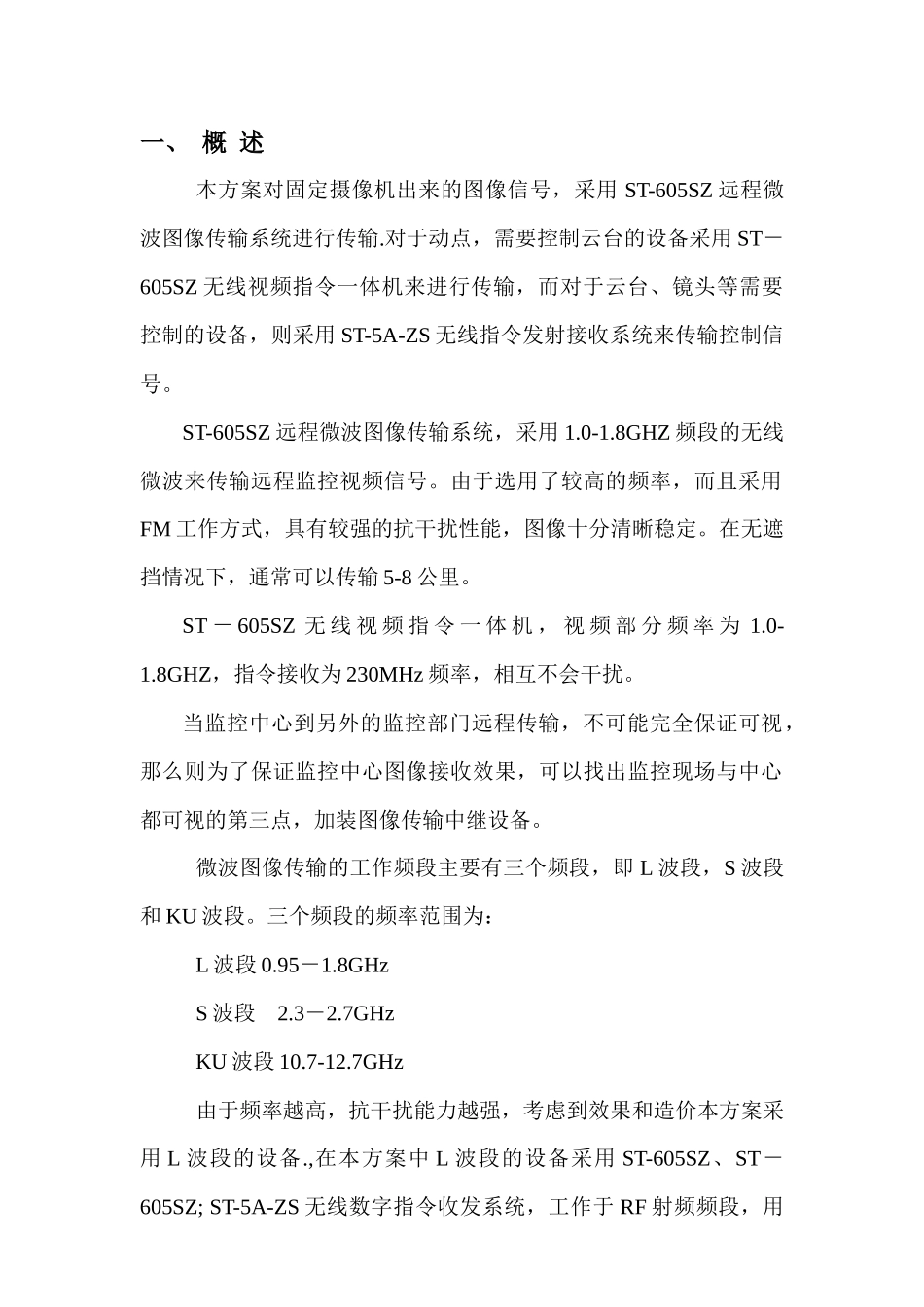

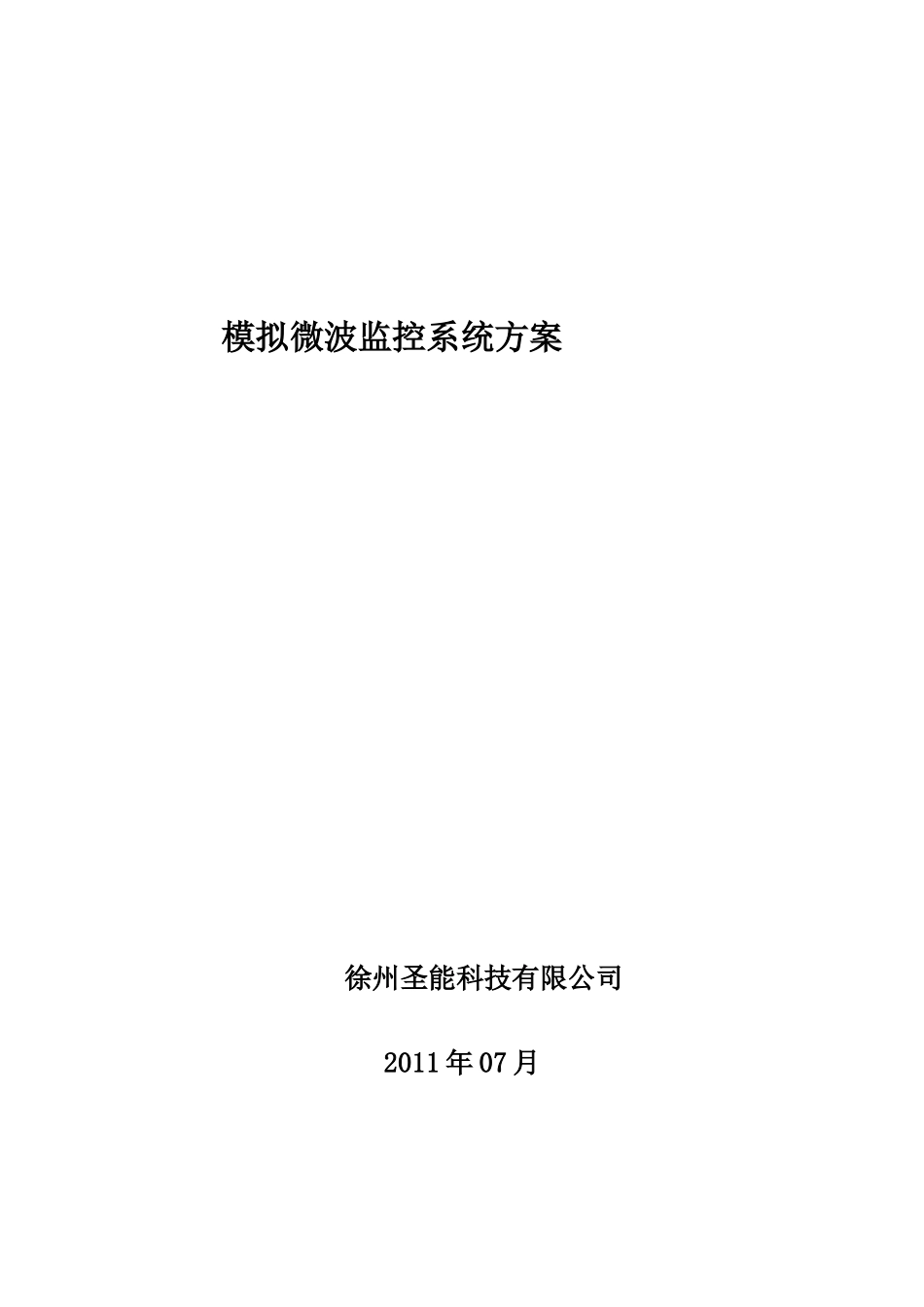

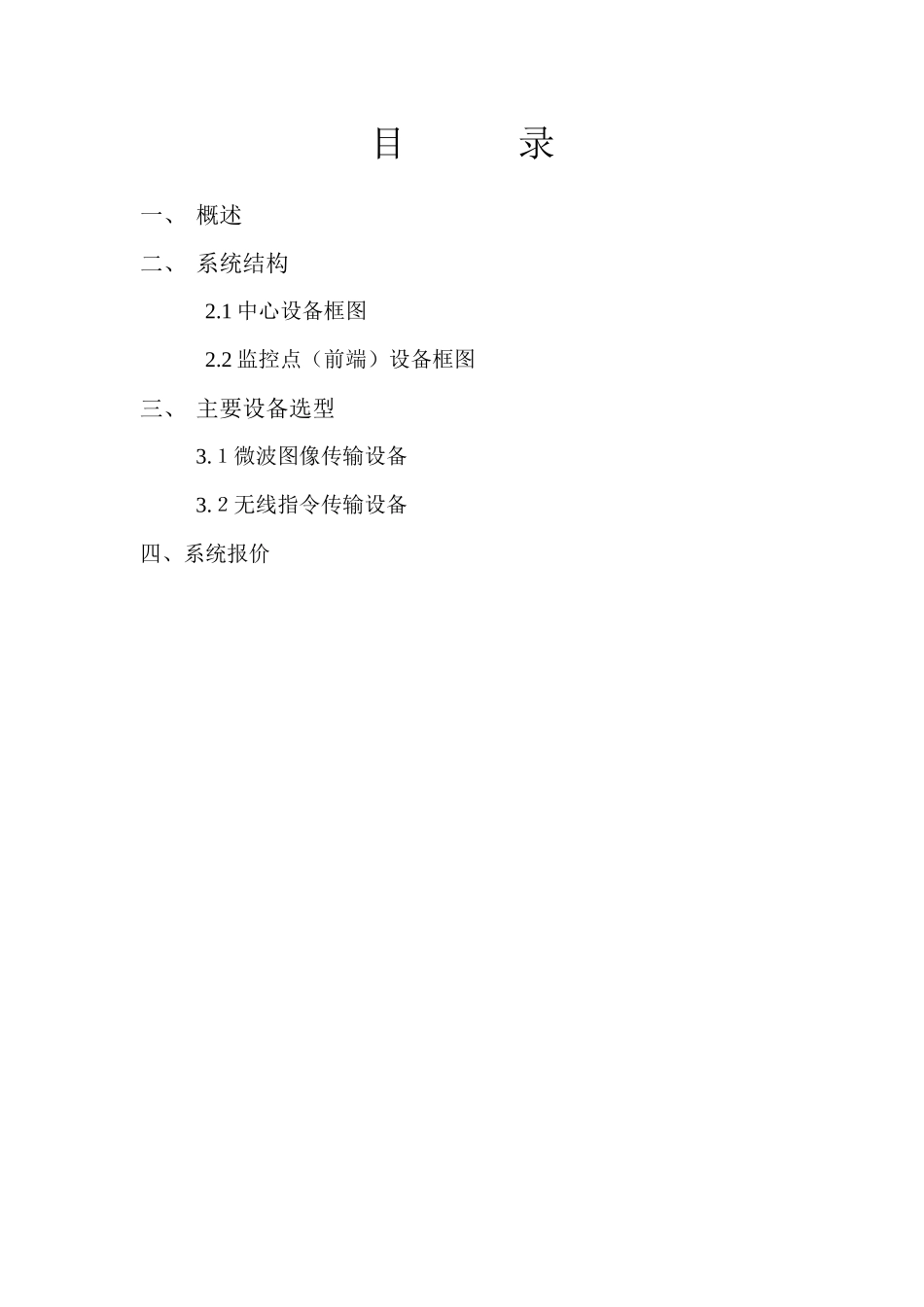

模拟微波监控系统方案徐州圣能科技有限公司2011年07月目录一、概述二、系统结构2.1中心设备框图2.2监控点（前端）设备框图三、主要设备选型3.１微波图像传输设备3.２无线指令传输设备四、系统报价一、概述本方案对固定摄像机出来的图像信号，采用ST-605SZ远程微波图像传输系统进行传输.对于动点，需要控制云台的设备采用ST－605SZ无线视频指令一体机来进行传输，而对于云台、镜头等需要控制的设备，则采用ST-5A-ZS无线指令发射接收系统来传输控制信号。ST-605SZ远程微波图像传输系统，采用1.0-1.8GHZ频段的无线微波来传输远程监控视频信号。由于选用了较高的频率，而且采用FM工作方式，具有较强的抗干扰性能，图像十分清晰稳定。在无遮挡情况下，通常可以传输5-8公里。ST－605SZ无线视频指令一体机，视频部分频率为1.0-1.8GHZ，指令接收为230MHz频率，相互不会干扰。当监控中心到另外的监控部门远程传输，不可能完全保证可视，那么则为了保证监控中心图像接收效果，可以找出监控现场与中心都可视的第三点，加装图像传输中继设备。微波图像传输的工作频段主要有三个频段，即L波段，S波段和KU波段。三个频段的频率范围为：L波段0.95－1.8GHzS波段2.3－2.7GHzKU波段10.7-12.7GHz由于频率越高，抗干扰能力越强，考虑到效果和造价本方案采用L波段的设备.,在本方案中L波段的设备采用ST-605SZ、ST－605SZ;ST-5A-ZS无线数字指令收发系统，工作于RF射频频段，用于传输速率为1200BPS－9600BPS的串行数字信号。其接口方式有RS232和RS485两种，它既可以与ST多媒体控制系统配合使用，又能与美国PELCO，美国AD等控制矩阵和控制键盘相配套，应用十分灵活。ST-5A-ZS的工作方式为点频方式，频点通常有150MHZ、230MHZ和450MHZ等频点，发射功率为5W，视控制距离而定。由于工作频率远低于图像传输的频率，能够饶绕过一般障碍物，一般情况下，某单位监控中心到前端距离不远并且无高山等大的障碍物时，无须中继设备，都可以将控制指令传输到监控点现场点。其的工作方式为自控发射方式，即当发射机收到RS485或RS232总线的数据时才发射，平时为待机状态。监控点设备框图三、主要设备选型3.１微波图像传输设备监控图像的传输通常有三种方案，即光缆传输、微波传输和电话线传输。光缆传输的质量好，但是造价太高，且施工周期很长。电话线传输虽然造价较低，施工方便，但是图像质量较差。所以，采用将微波图像传输系统，来实现某单位监控部门对监控点的某单位监控，才是即经济又实用的优化方案。并且微波的图像效果完全可以同光缆相比美，而价格几乎是光缆的零头，施工量也大大低于光缆。微波图像传输通道选择SUNTOR品牌，腾远智拓公司的ST-605SZ微波设备，该产品核心部件为美国进口，由本公司生产。在没有遮挡的情况下，ST-605SZ系统可以传输十公里的距离，图像质量能达到4级标准。如果避不开遮挡，则可以找一个对发射和接收点都可视的第三点，进行一次中继。增加一套微波中继设备，就相当于将微波发射接收设备增加一套，中继的数量根据现场情况增减。ST-605SZ微波传输设备配件外观如下（图三）：一套微波传输设备分别包含设备：发射机1台接收机1台发射接收天线2套滤波放大器1个3.２无线指令传输设备由于每个监控点区的摄像机都要配置变焦镜头、云台、室外防尘罩等，为了方便某单位监控中心对现场的监控，这就需要对这些设备进行控制。ST-5A-ZS远程无线遥控系统可以很好地解决这一问题。在中心和分控点用硬盘录像机或者控制键盘通过ST-5A-ZS发出控制指令；在控制现场由TY系列无线指令接收机来接收控制指令，然后输出指令通过RS485总线接到多个一体化球或解码器上，来控制云台、镜头、防尘罩或开机、关机等，十分灵活。无线指令传输设备外观如下（图五）：ST-605SZ采用无线微波来传输远程监控视频/音频信号，在传输每路图像的同时传输一到两路音频信号，工作频率范围在1.0～1.8GHz。传输距离根据客户要求可达10km，配中继不怕遮挡.ST-605SZ远程微波图像传输系统可以实时传输高清晰度视频图像，传输距离远，深受各行业好评。ST-605SZ微波图像传输系统具有以下特点：1.采用全固态设计，双PLL锁相技术，图像清晰，...
