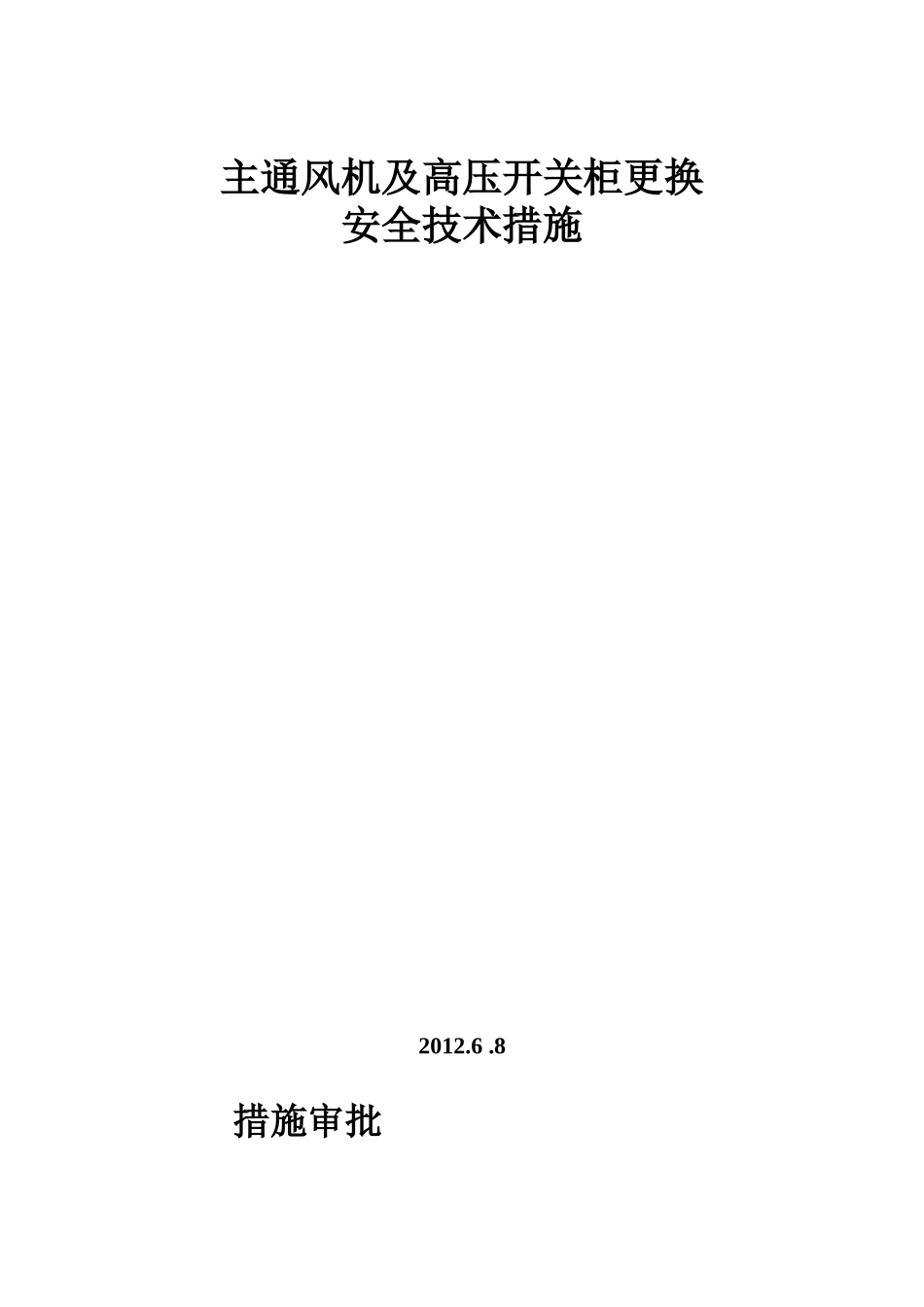

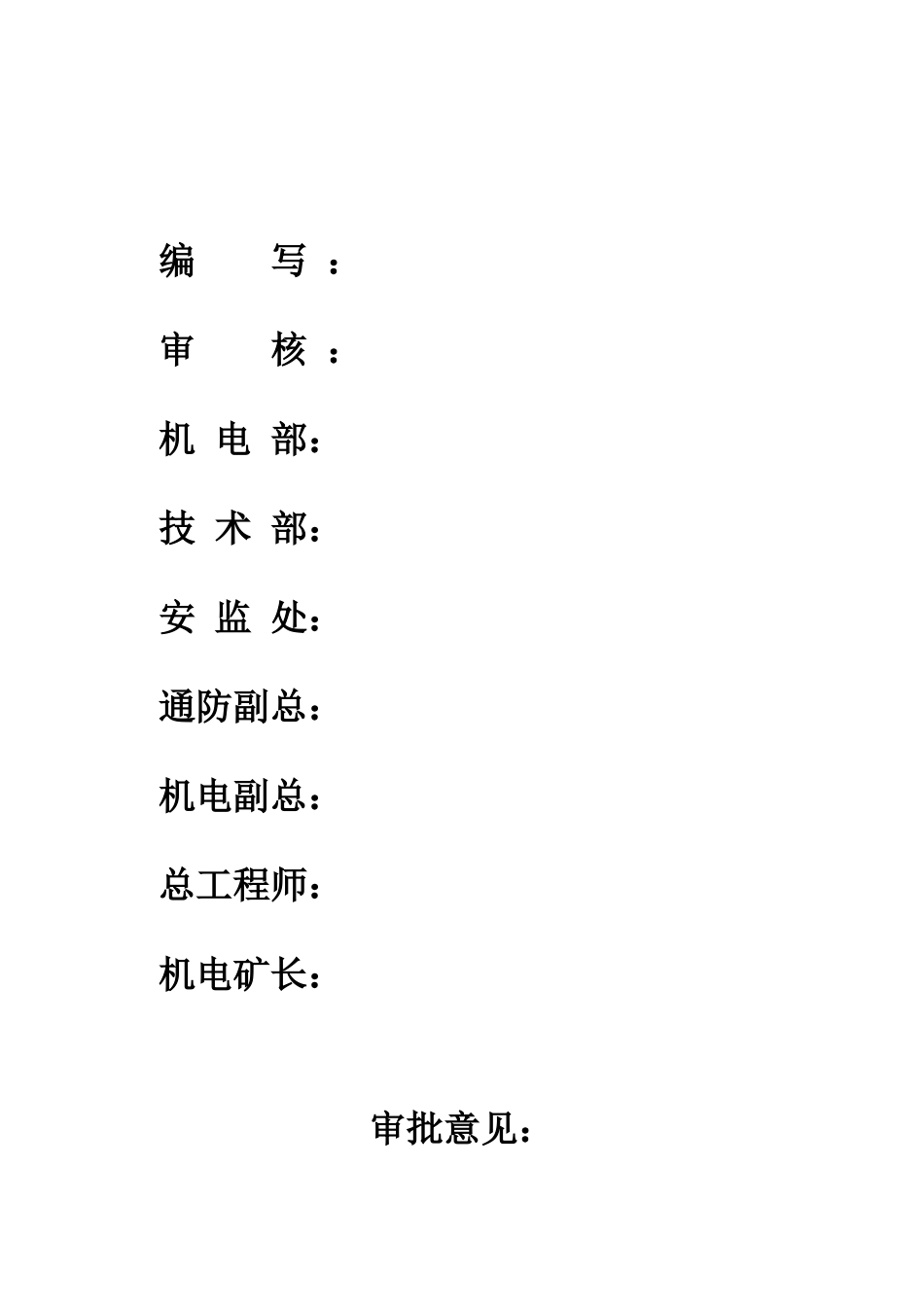

主通风机及高压开关柜更换安全技术措施2012.6.8措施审批编写：审核：机电部：技术部：安监处：通防副总：机电副总：总工程师：机电矿长：审批意见：说明我矿于2004年12月25在主扇风机房安装主扇风机两台、11台高压开关柜，主要技术参数如下：1#扇风机通风机异步电动机电控设备设备型号：BDK-8-NO24防爆合格证：52025－98风量：3300-10500m3/min静压：970－3210Pa介质密度：㎏/m3转速：741/min绝缘等级：F防爆等级：dI电机型号：YBF560S1-8额定功率：2×250KW额定电压：10000V电机转速：741/mincosФ:0.82电机重量：5300㎏防爆合格证编号：CME01022886厂家：1＃高压进线柜：GG.1AZF.07额定电压：10KV额定电流：75A控制电压：AC220V出厂编号：11780避雷器柜：GG.1AZF.54额定电压：10KV控制电压：AC220V出厂编号：11781电机开关柜：厂家：燕京扇风机厂出厂编号：0309082A出厂日期：2004年7月佳木斯电机厂出厂编号：F03G-0347-01出厂日期：2004年6月GG.1AZF.072台额定电压：10KV额定电流：30A控制电压：AC220V出厂编号：11060（11061）联络：GG.1AZF厂家：北京高压开关厂出厂日期:2004年10月2#扇风机通风机异步电动机电控设备设备型号：BDK-8-NO24防爆合格证：52025－98风量：电机型号：YBF560S1-8额定功率：2×250KW额定电压：10000V2＃高压进线柜：GG.1AZF.07额定电压：10KV额定电流：75A控制电压：AC220V出厂编号：117863300-10500m3/min静压：970－3210Pa介质密度：㎏/m3转速：741/min绝缘等级：F防爆等级：dI厂家：燕京扇风机厂出厂编号：0309082B出厂日期：2004年7月电机转速：741/mincosФ:0.82电机重量：5300㎏防爆合格证编号：CME01022886厂家：佳木斯电机厂出厂编号：F03G-0347-02出厂日期：2004年6月避雷器柜：GG.1AZF.54额定电压：10KV控制电压：AC220V出厂编号：11785电机开关柜：GG.1AZF.072台额定电压：10KV额定电流：30A控制电压：AC220V出厂编号：11062（11063）厂家：北京高压开关厂出厂日期:2004年10月随着生产的延续和巷道延伸，该主扇风机已不能满足生产用风的需要，经我公司与集团公司重新设计计算，将原扇风机更换为:BD-II-10-NO30型，高压开关柜更换为KGS1型。由于通风机是矿井“肺脏”，风机及高压开关柜更换时间的长短直接影响到矿井安全，并且安装的质量直接关系到矿井的通风能力和稳定性、经济性，只有好的安装质量才能保证风机的工况处于经济运行状态，保证风机的安全可靠运行。为保证此工程的顺利施工以及取得较好的安装质量，特编制本措施。所有参加施工人员必须认真学习、讨论，签字后方可参加施工。一、矿成立更换主扇风机领导小组组长：副组长：成员：二、机电部成立更换主扇风机领导小组组长：副组长：成员：三、施工内容1、更换11台高压开关柜2、更换1#、2#主扇风机3、施工扩散器四、施工地点主扇风机房五．施工时间年月日~年月日六．施工组织项目负责人：技术负责人：施工负责人：安全负责人：施工单位：七．施工前准备1、施工人员准备本次施工分三班制进行，计划投入施工人员30名，其中电气焊工3名，电工8名，机修工19名。2、施工机具的准备根据施工的具体情况，需要配备的设备机具见施工机具一览表施工机具一览表序号名称规格型号单位数量备注1水平仪架12经纬仪架13框式水平仪台24手拉葫芦2T,5T,10T,20T台各25千斤顶10T,32T台各16电焊机BX-500A台27台钻台28氧气，乙炔套29行灯套410水平尺个411线坠个612扳手18〞12〞10〞把各413管钳1200，900，600把各214台虎钳台115压力钳把116压接钳把117试验设备套118汽车吊16T辆119运输汽车辆120磨光机台221手电钻台222电锤台123喷灯只124摇表块125万用表块226接地摇表块127砂轮机台128帆布800×800块829风镐把430切割锯台23、提前组织有关单位、施工人员及厂家人员进行图纸会审。4、提前组织有关单位及人员查看图纸和现场，弄清原来机房施工设施、设备、供电线路等布置情况，交待好施工任务以及各分工范围。5、提前通知高压开关柜、风机和监控系统厂家在更换风机之前到现场指导安装调试。6、提前安排好旧扇风机的存放场地并清理干净以备存放换下来的扇风机。7、将新扇风机和开关柜以及相应附件运至距施工...
