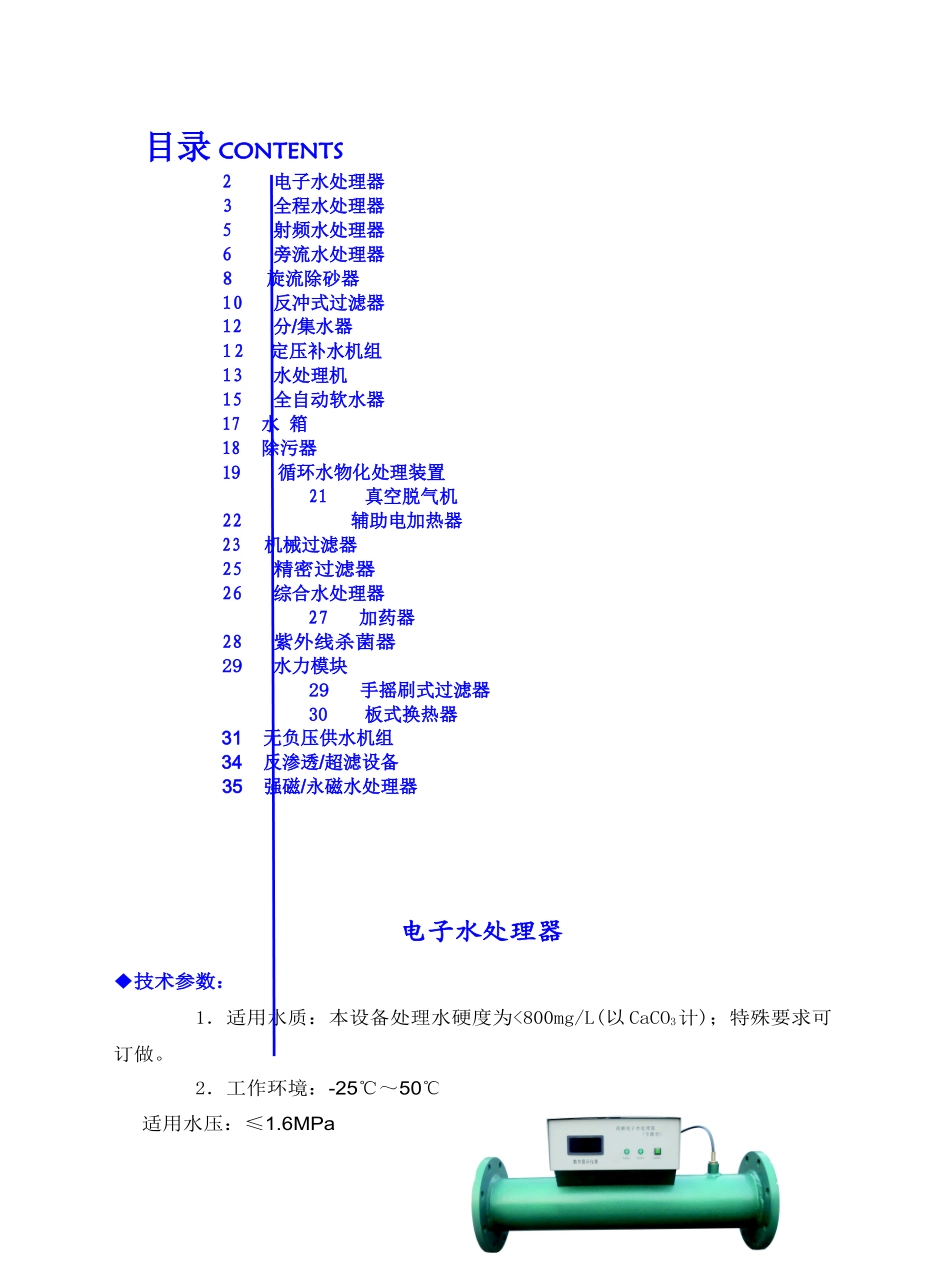

目录CONTENTS2电子水处理器3全程水处理器5射频水处理器6旁流水处理器8旋流除砂器10反冲式过滤器12分/集水器12定压补水机组13水处理机15全自动软水器17水箱18除污器19循环水物化处理装置21真空脱气机22辅助电加热器23机械过滤器25精密过滤器26综合水处理器27加药器28紫外线杀菌器29水力模块29手摇刷式过滤器30板式换热器31无负压供水机组34反渗透/超滤设备35强磁/永磁水处理器电子水处理器◆技术参数：1．适用水质：本设备处理水硬度为<800mg/L(以CaCO3计)；特殊要求可订做。2．工作环境：-25℃～50℃适用水压：≤1.6MPa3．设备电源：220V，50Hz。4．防垢率＞98％，除垢率＞95％管道锈蚀速度减少＞95％。5．设计使用寿命：≥5年。◆结构及尺寸型号进出口管径L功率最大处理水量吋mmmmwm³/hSSHD-50-1.62505003018SSHD-65-1.62.5657003030SSHD-80-1.638013045SSHD-100-1.6410013070SSHD-125-1.65125130100SSHD-150-1.66150750200150SSHD-200-1.68200200260SSHD-250-1.610250300430SSHD-300-1.6123001000300650SSHD-350-1.614350400850SSHD-400-1.6164004001100SSHD-450-1.61845012004001400SSHD-500-1.6205004001800◆安装原则1．水处理器应安装在需保护的设备之前，尽量接近设备的入水口。2．在水处理器和设备之间不能有水箱或储水池。经过水处理的水只在24小时内有明显防垢除垢效果，超过这一时间水微观结构恢复原状，作用减弱。3．本设备宜在室内安装，如在室外安装需加防水装置。4．电子水处理器可以水平安装，也可以竖直安装或倾斜安装。5．安装完毕后接通电源、打开开关，请不要在无水状态下长时间开启。全程水处理器◆技术参数：1．腐蚀率<0.02mm／年，过滤效率>80％-99％防垢除垢效率>95％，灭菌灭藻>98％2．压力降：<0.03-0.06MPa3．工作电压：交流190V-250V4．消耗功率：120W-600W5．环境要求：温度-25℃-50℃，湿度<95RH%6．平均无故障工作时间：≥50000小时7．适用介质：地表水，地下水及各种循环水◆设备操作：1.排污率：新系统初次使用时，应每8小时反冲洗2-3次。正常运行后，当进出水口压差达到0.04--0.08MPa(或根据系统设置压差)时进行反冲洗。2．反洗：(见安装示意图)打开主干阀，排污阀。关闭设备进水阀，最后切断电源，水流反冲洗滤体，可复活滤体。反洗时间视水质情况而定，一般情况下10-30秒。3．对于污染严重的系统，应采用气、水混合反洗复活滤体。进口压力大于0.25Mpa。◆应用范围：主要用于-中央空调：冷水机组，制冷机；冷却机、冷冻循环水系统、地热水系统。采暖系统；在供暖、供热的热水循环系统。◆全综合水处理器参数表型号管径DN（mm）处理水量T/H连接形式排污管径（DN）（mm）外形尺寸ΦA（mm）外形尺寸H（mm）SSHQ-50-1.65018法兰503001200SSHQ-65-1.66530法兰503001200SSHQ-80-1.68045法兰503001200SSHQ-100-10070法兰8040015501.6SSHQ-125-1.6125100法兰804001550SSHQ-150-1.6150150法兰805001700SSHQ-200-1.6200260法兰1005001700SSHQ-250-1.6250430法兰1006001700SSHQ-300-1.6300650法兰106001880SSHQ-350-1.6350850法兰1507001880SSHQ-400-1.64001100法兰1507001880SSHQ-450-1.64501400法兰2008001880注：本表格参数仅供参考，以最终实物为准。◆安装示意简图◆安装注意事项：1、设备轮廓与旁通或构筑物间的距离需大于500mm。2、禁止在无水状态下长时间开启设备。3、设备安装形式应为旁通式安装，以满足在不停机状态下检修设备及反复冲洗复活滤体的需要。4、多功能水处理器不得安装在水泵前负压区。射频水处理器◆技术参数：主机电源：220V±10%，50Hz±10%绝缘性能：＞20MΩ进水水质：总硬度＜700mg/L(以CaCO3)进水水温＜80℃进水压力＜1.6Mpa◆规格型号规格型号AmmLmm重量kg接口方式dmm最大流量mminT/HSSHS-50-1.6460340175022516SSHS-65-1.646034019652.52526SSHS-80-1.6550400248032536SSHS-100-1.66304703010044060SSHS-125-1.669053046125540120SSHS-150-1.678061067150650150SSHS-200-1.6950750105200850280SSHS-250-1.611009001582501050430SSHS-300-1.6135011002203001265650SSHS-350-1.6150012503203501465850SSHS-400-1.61650135039...
