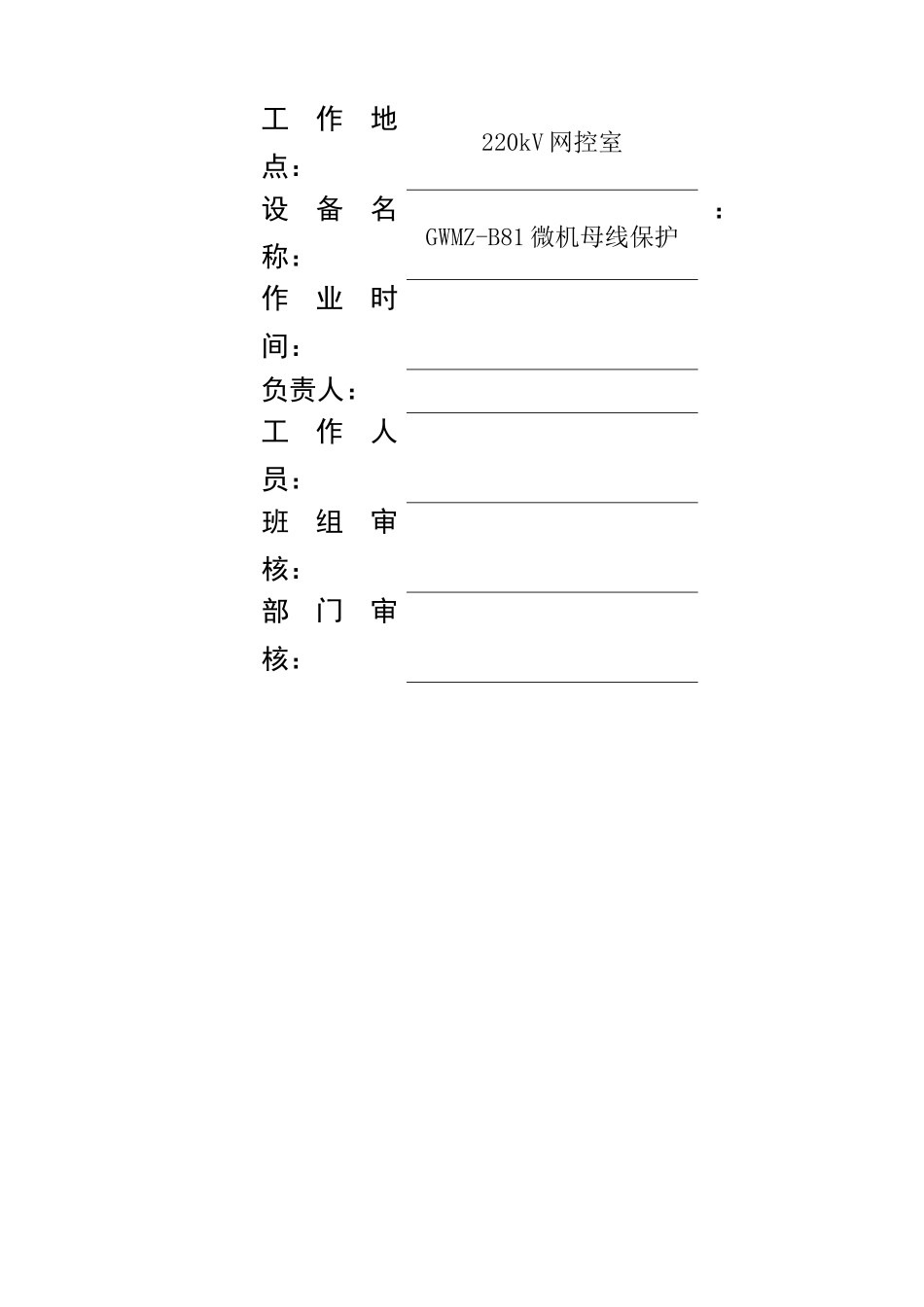

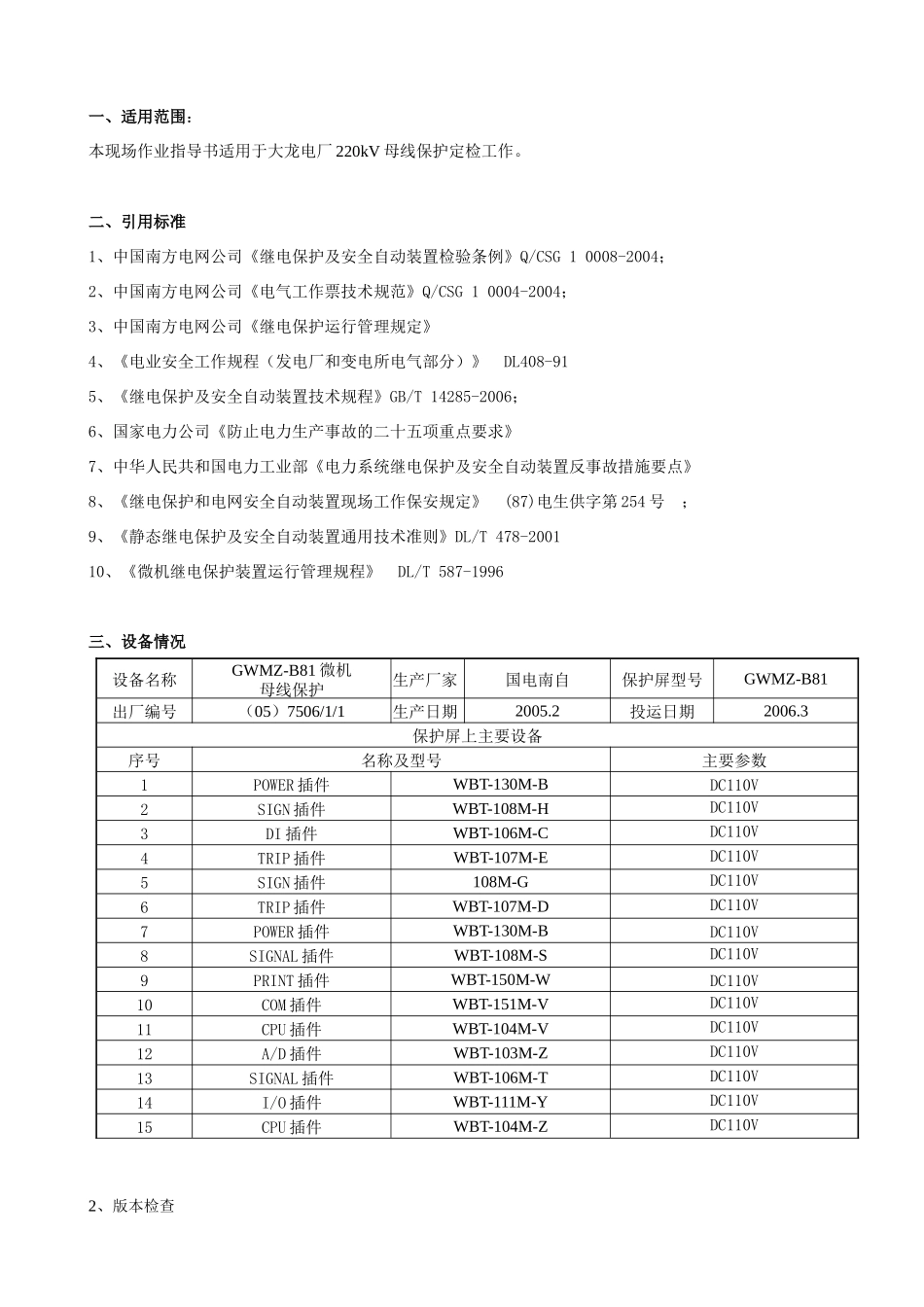

大龙电厂大龙电厂220kV微机母线保护检验现场作业指导书：工作地点：220kV网控室设备名称：GWMZ-B81微机母线保护作业时间：负责人：工作人员：班组审核：部门审核：一、适用范围：本现场作业指导书适用于大龙电厂220kV母线保护定检工作。二、引用标准1、中国南方电网公司《继电保护及安全自动装置检验条例》Q/CSG10008-2004；2、中国南方电网公司《电气工作票技术规范》Q/CSG10004-2004；3、中国南方电网公司《继电保护运行管理规定》4、《电业安全工作规程（发电厂和变电所电气部分）》DL408-915、《继电保护及安全自动装置技术规程》GB/T14285-2006；6、国家电力公司《防止电力生产事故的二十五项重点要求》7、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》8、《继电保护和电网安全自动装置现场工作保安规定》(87)电生供字第254号；9、《静态继电保护及安全自动装置通用技术准则》DL/T478-200110、《微机继电保护装置运行管理规程》DL/T587-1996三、设备情况设备名称GWMZ-B81微机母线保护生产厂家国电南自保护屏型号GWMZ-B81出厂编号（05）7506/1/1生产日期2005.2投运日期2006.3保护屏上主要设备序号名称及型号主要参数1POWER插件WBT-130M-BDC110V2SIGN插件WBT-108M-HDC110V3DI插件WBT-106M-CDC110V4TRIP插件WBT-107M-EDC110V5SIGN插件108M-GDC110V6TRIP插件WBT-107M-DDC110V7POWER插件WBT-130M-BDC110V8SIGNAL插件WBT-108M-SDC110V9PRINT插件WBT-150M-WDC110V10COM插件WBT-151M-VDC110V11CPU插件WBT-104M-VDC110V12A/D插件WBT-103M-ZDC110V13SIGNAL插件WBT-106M-TDC110V14I/O插件WBT-111M-YDC110V15CPU插件WBT-104M-ZDC110V2、版本检查装置版本：1.01g检查情况：四、作业流程图五、工作准备1、准备工作安排序号内容准备情况备注1检修前，班长召开班前会，根据作业需要和人员精神状态确定作业负责人和作业班成员。根据作业任务，分析设备现状，明确检修项目，交待施工安全措施。分工明确、确定重点检修项目2检修工作前，工作负责人并根据本次校验的项目，组织工作班成员学习相关“引用标准”、图纸资料及本作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。分析危险点，核实安全措施是否齐全3检修工作前，工作负责人和材料员检查并落实检修所需仪器仪表、工器具、劳动防护用品、最新定值单、相关材料、相关图纸、上一次试验报告及本次需要改进的项目及相关技术资料等是否齐全合格。仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况，图实不符的应终止工作。4开工前1天，工作票签发人参照本标准的工作票内容签发工作票及继电保护安全措施票，并通知运行值班员接收。工作票内容正确、措施完善2、工器具及材料序号名称准备情况备注1微机试验台检查试验台是否可用，接口线是否完好2试验台配套电脑3测试线包（含测试线、鳄鱼夹、测试叉）测试线：长12根，短4根，夹子10个4电源板5兆欧表1000V6整定书整定书号：2007/47#7上年度定检试验报告8工作票9二次措施票10现场作业指导书（试验报告）六、主要危险点分析序号主要危险点控制措施1电流回路开路用短接线短接试验电流回路，并检查电流回路未开路2对运行中的电流回路摇绝缘短接好运行中的电流回路后，解开端子排电流端子连接片3断路器失灵启动母差时误跳中开关加强监护，检查联跳中开关压板确在断开位置4误整定加强监护，严格按2006/10号整定书整定5500kVI母停电时，开入各串线路保护相关边开关检修位置注意检查，当500kVI母停电时，各边开关TWJ压板是否投入，线路保护屏处边开关把手是否打在检修位置七、二次回路安全措施布置序号安全措施执行情况1用短接线短接保护屏X12:1-X12:28电流端子，并保证接地良好2解开保护屏201断路器A相电流回路X12—1：1A4613解开保护屏201断路器B相电流回路X12—2：1B4614解开保护屏201断路器C相电流回路X12—3：1C4615解开保护屏201断路器N相电流回路X12—4：1N4616解开保护屏202断路器A相电流回路X12—7：1A4617解开保护屏202断路器B相电流回路X12—8：1B4618解开保护屏202断路器C相电流回路X12—9...
