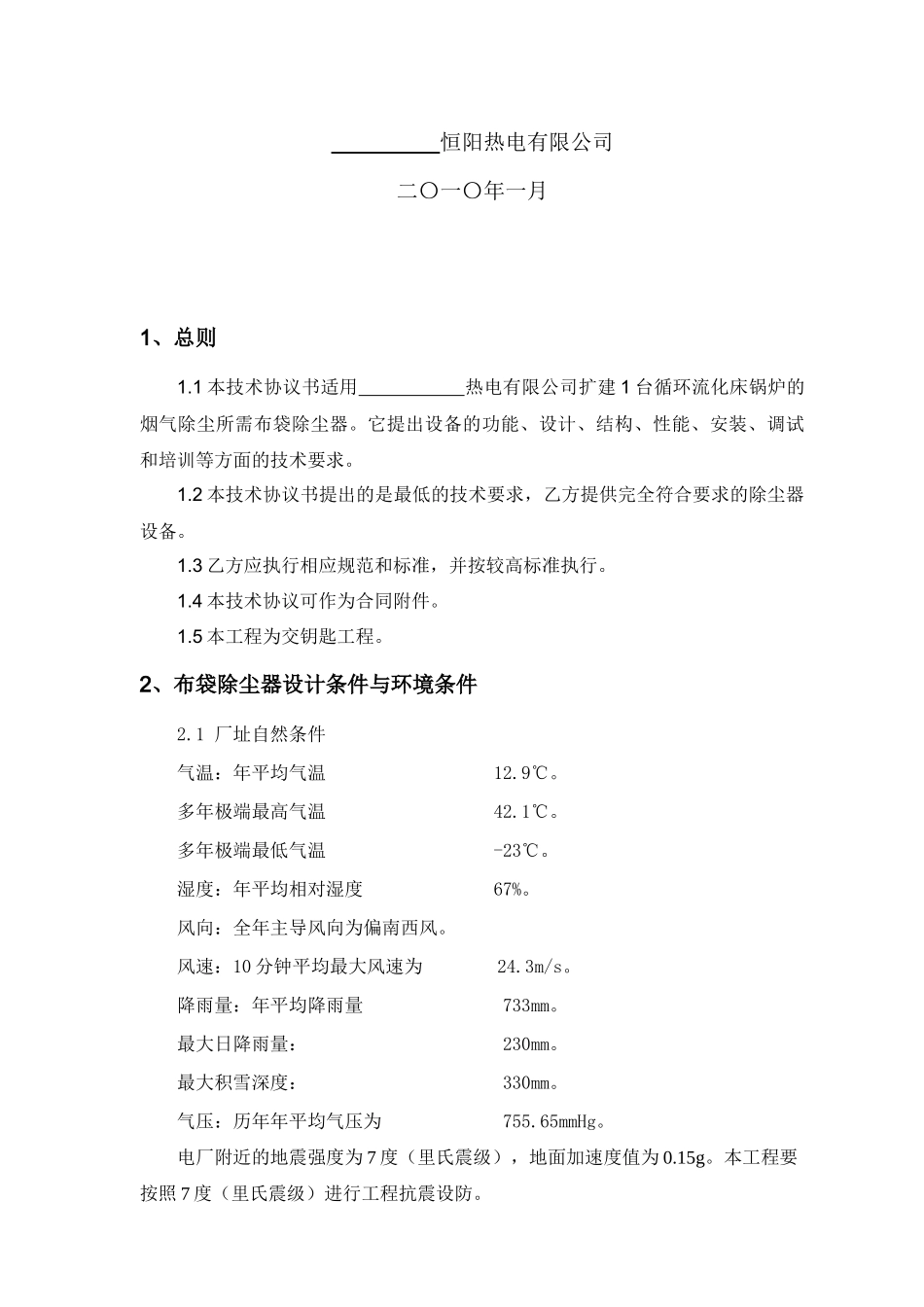

恒阳热电有限公司扩建工程1×170t/h循环流化床锅炉配套布袋除尘器技术规范书恒阳热电有限公司二〇一〇年一月1、总则1.1本技术协议书适用热电有限公司扩建1台循环流化床锅炉的烟气除尘所需布袋除尘器。它提出设备的功能、设计、结构、性能、安装、调试和培训等方面的技术要求。1.2本技术协议书提出的是最低的技术要求，乙方提供完全符合要求的除尘器设备。1.3乙方应执行相应规范和标准，并按较高标准执行。1.4本技术协议可作为合同附件。1.5本工程为交钥匙工程。2、布袋除尘器设计条件与环境条件2.1厂址自然条件气温：年平均气温12.9℃。多年极端最高气温42.1℃。多年极端最低气温-23℃。湿度：年平均相对湿度67%。风向：全年主导风向为偏南西风。风速：10分钟平均最大风速为24.3m/s。降雨量：年平均降雨量733mm。最大日降雨量：230mm。最大积雪深度：330mm。气压：历年年平均气压为755.65mmHg。电厂附近的地震强度为7度（里氏震级），地面加速度值为0.15g。本工程要按照7度（里氏震级）进行工程抗震设防。2.2系统概况2.2.1锅炉技术参数锅炉型式：循环流化床锅炉制造厂家：无锡锅炉厂额定蒸发量：170t/h过热蒸汽压力：5.29Mpa过热蒸汽温度：485℃最大燃料耗量：26.8t/h（煤质按低位发热量5000kCal计算）锅炉飞灰额：60%（煤质按灰份27.5%计算）2.2.2其它2.3燃煤性质2.3.1、锅炉设计煤质资料Car%Har%Oar%Nar%St.ar%Aar%Mar%68.043.769.961.040.258.358.62.4烟气资料：项目单位数值备注除尘器入口烟气量m3/h390122排烟温度℃140烟气含尘浓度g/Nm350烟气酸露点：℃＜120气体组成CO2Vol.%3、主要技术参数设备型号：DMDC-7150F设备名称：低压脉冲袋式除尘器设备型式：外滤式、脉冲离线清灰3.1设备技术参数（单台）：序号项目单位参数1处理烟风量（除尘器进口）m3/h3901222正常入口烟气温度℃140±103保证效率％99.9（按入口浓度计算）4出口烟尘浓度mg/m3≤305本体漏风率%≤16仓室数个127离线阀型式及规格厂家定8旁通阀型式及规格数量厂家定9滤袋数量条厂家定10过滤面积m2厂家定11过滤速度m/min0.9-1.012滤袋规格mm厂家定13滤袋材质PPS+PTFE14滤袋滤料单位重量g/m255015滤袋滤料厚度mm2.016滤袋产地、厂家上海博格17滤袋允许连续正常使用温度℃120－18017袋笼材质20g冷拔丝，φ4＋有机硅喷涂18脉冲阀GOYEN19设备本体阻力Pa≤120020布袋除尘器耐压Pa±800021每台布袋除尘器灰斗数622灰斗卸灰口尺寸mm400×40023保温层/保护层材料及厚度100岩棉/0.8彩钢24喷吹气源压力MPa0.2－0.625气源品质无水无油压缩空气26耗气量M3/min厂家定27供汽设备（一用一备）及控制系统厂家配3.2布袋除尘器为袋室组合结构，每袋室进、出口设有截止阀，截止阀本体的泄漏率＜1%。锅炉运行中除尘器能够单室在线检修。3.3布袋除尘器过滤面积设计要确保布袋除尘器在正常运行时过滤风速限制在0.9～1.0m/min之间；在线检修期间，除尘器的过滤风速必须≤1.0m/min，避免因检修时风速、阻力过高，影响锅炉、引风机的运行及缩短滤袋使用寿命。3.4除尘器满足锅炉50%~120%负荷时能正常运行及对除尘器技术参数的要求，并能在甲方所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行并达到排尘要求。3.5除尘器旁通阀和离线阀采用气动快开压盖形式，O型双向密封沟槽，密封圈采用耐酸碱耐高温的氟橡胶，使用温度200℃，使用寿命两年以上。3.6烟气温度为设计温度加10℃，烟气量应留有10%的裕量。3.7乙方不能以采用烟气调质剂作为性能的保证条件。3.8除尘器出口烟尘排放浓度＜30mg/Nm3，乙方不能以袋式除尘器烟尘、粒度等的变化作为袋式除尘器出口烟尘浓度超过30mg/m3的理由。3.9乙方提供布袋除尘器必须具有以下工况下的技术保护措施，并作详细技术阐述（根据需方要求，详细说明）。3.9.1当锅炉尾部出口烟温超过所选用的布袋滤料允许使用温度时。3.9.2在锅炉运行中发生水冷壁管、过热器管、再热器管、省煤器管等爆管导致烟气中水分增加时。3.9.3在锅炉启动时全投油以及低负荷投油助燃时。3.9.4防止滤袋氧化腐蚀的技术措施。3.9.5阻止滤料发生酸腐蚀的技术措施。3.9.6当锅炉尾部烟道发生燃烧时的技术措施。3.10其他影响正常运行...
