安全帽检测设备VIP免费

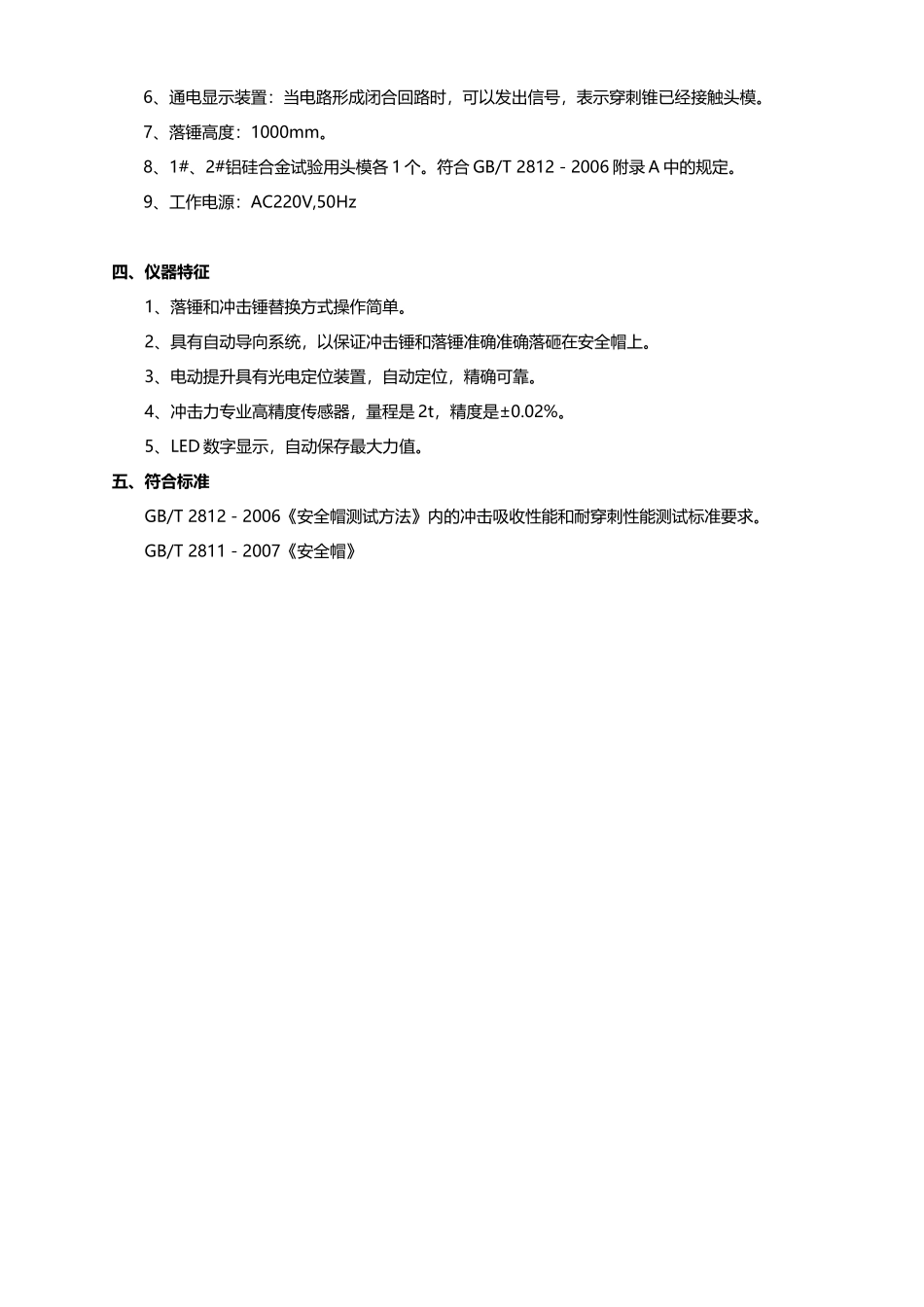

联系方式：青岛市四方区萍乡路2号杨超135064891860532-85642930A701安全帽耐冲击、穿刺试验机一、仪器用途：本仪器专用于检测安全帽耐冲击吸收性能和穿刺性能。二、试验方法预处理：调温处理：将安全帽分别放在50℃±2摄氏度。-10℃±2℃或-20℃±2℃的温度调节箱中放置3h。紫外线照射预处理：采用标准中提的的优先A法，安全帽放在紫外线照射箱中照射400h±4h，取出后在实验室环境中放置4h。浸水处理：将安全帽放在温度为20℃±2℃的新鲜自来水槽里、完全浸泡3h。以上预处理要求可配合A705安全帽综合预处理箱（含紫外线老化、高温箱、低温箱、恒温水浸泡箱、调温调湿箱）冲击吸收性能测试方法：安全帽的佩戴高度选择合适的头模；按照安全帽的说明书调整安全帽到正常使用状态，将安全帽正常佩戴在头模上，保证帽箍与头模的接触为自然佩戴状态且稳定，调整落锤的轴线同传感器的轴线重合，调整落锤的高度为1000mm±5mm；依次对经浸水、高温、低温、紫外线照射预处理的安全帽进行测试。记录冲击值，准确到1N。耐穿刺性能测试方法：安全帽的佩戴高度选择合适的头模；按照安全帽的说明书调整安全帽到正常的使用状态，将安全帽正常佩戴在头模上，保证帽箍与头模的接触为自然佩戴状态且稳定，调整穿刺锥的轴线使其穿过安全帽帽顶中心直径100mm范围内结构最薄弱处，调整穿刺锥尖至帽顶接触点的高度为1000mm±5mm，依次对经浸水、高温、低温、紫外线照射预处理的安全帽进行测试，观察通电显示装置和安全帽的破坏情况，记录穿刺结果。三、仪器主要技术参数：1、头模：完全符合GB/T2812－2006《安全帽测试方法》标准附录A的规定。2、台架：能够控制提升、悬挂和释放冲击落锤、穿刺落锤。3、落锤：冲击落锤：质量为5—5.01kg，锤头为半球形，直径96mm，材质为45#钢。穿刺落锤：质量为3—3.05kg，穿刺部分锥角为60°，锥尖直径1mm，长度40mm，最大直径28mm，硬度HRC45。两个落锤安装后的冲击力完全符合标准。4、测力传感器：测量范围0—20KN，频率相应最小5kHz，动态力传感器，准确到1N。5、底座：具有抗冲击强度，能牢固安装测力传感器。6、通电显示装置：当电路形成闭合回路时，可以发出信号，表示穿刺锥已经接触头模。7、落锤高度：1000mm。8、1#、2#铝硅合金试验用头模各1个。符合GB/T2812－2006附录A中的规定。9、工作电源：AC220V,50Hz四、仪器特征1、落锤和冲击锤替换方式操作简单。2、具有自动导向系统，以保证冲击锤和落锤准确准确落砸在安全帽上。3、电动提升具有光电定位装置，自动定位，精确可靠。4、冲击力专业高精度传感器，量程是2t，精度是±0.02%。5、LED数字显示，自动保存最大力值。五、符合标准GB/T2812－2006《安全帽测试方法》内的冲击吸收性能和耐穿刺性能测试标准要求。GB/T2811－2007《安全帽》备注：A701安全帽冲击穿刺试验机是5000Hz动态传感器，此传感器只能到国家计量院做校准，全国其他地方都无法校准，没有资质，也没有校准仪器。特殊声明！2009-2010年典型使用单位：国家安全生产北京劳动防护用品检测检验中心（安全帽紫外线照射箱）国家安全生产武汉劳动防护用品检测检验中心（整套安全帽检测仪器）国家安全生产武汉上海防护用品检测检验中心（防护服新标准检测仪器整套）国家安全生产徐州劳动防护用品检测检验中心（防护服新标准检测仪器整套）湖北省劳动防护用品监督检测站（整套安全帽检测仪器）山西省技术监督局（整套安全帽检测仪器）安徽省安全生产科学研究院（整套安全帽检测仪器）河南省安全生产科学研究院（防护服检测仪器，安全帽检测仪器）宁夏省安全生产科学研究院（整套安全帽检测仪器）辽宁铁煤集团（整套安全帽检测仪器）浙江华电器材检测研究所（整套安全帽检测仪器）中国安全生产科学研究院（整套安全帽检测仪器）梅思安（中国）有限公司其他相关仪器：A702安全帽侧向刚性试验机A703安全帽防静电性能测试仪A704安全帽电绝缘性能测试仪A705B安全帽紫外线照射箱A705C安全帽高温预处理箱A705D安全帽低温恒温水浸泡预处理箱A706安全帽阻燃性能测试仪A707安全帽下颏带强度测试仪A708安全帽垂直间距佩戴高度测量仪A709安全帽下颏带强度侧向刚性试验机
