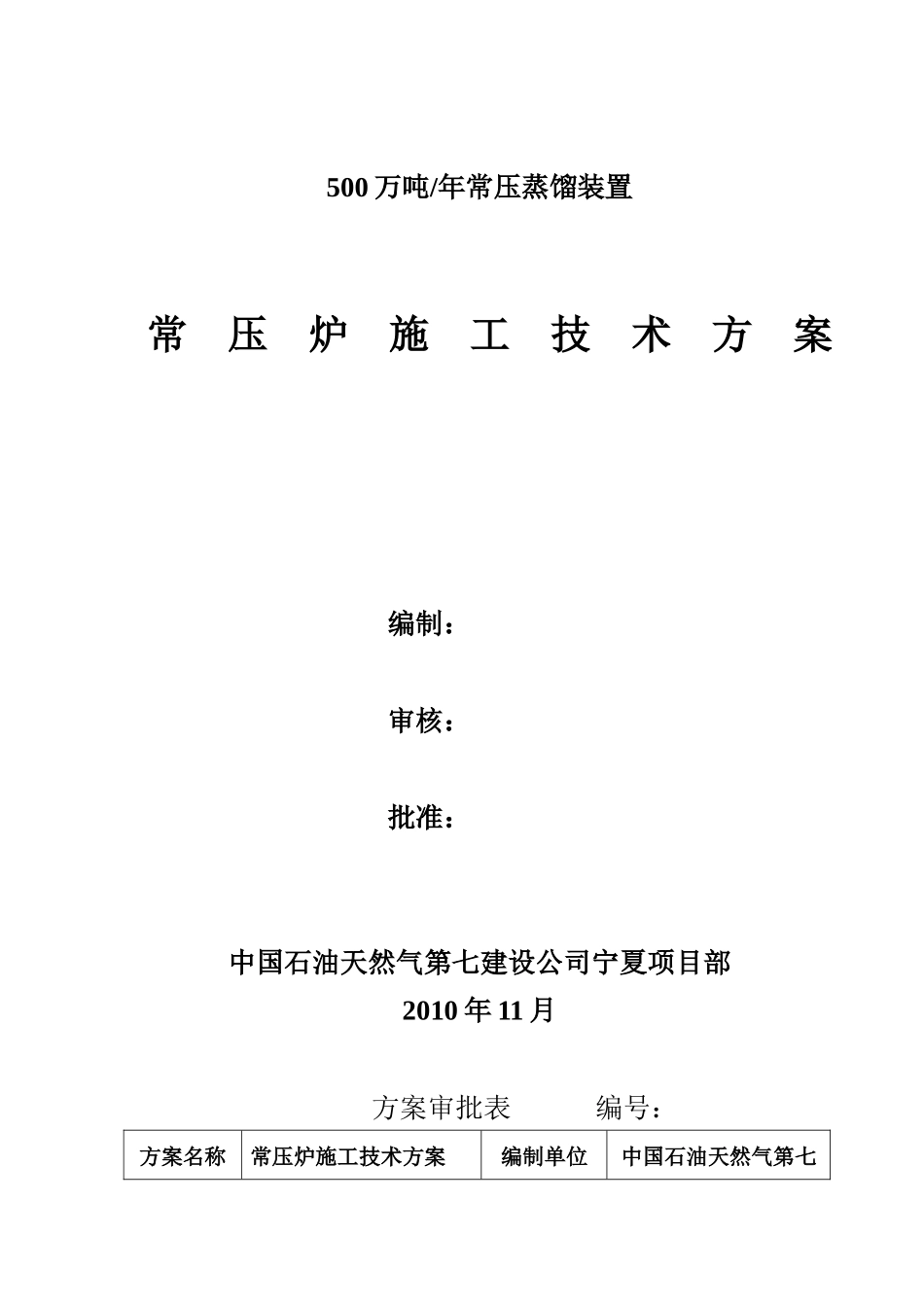

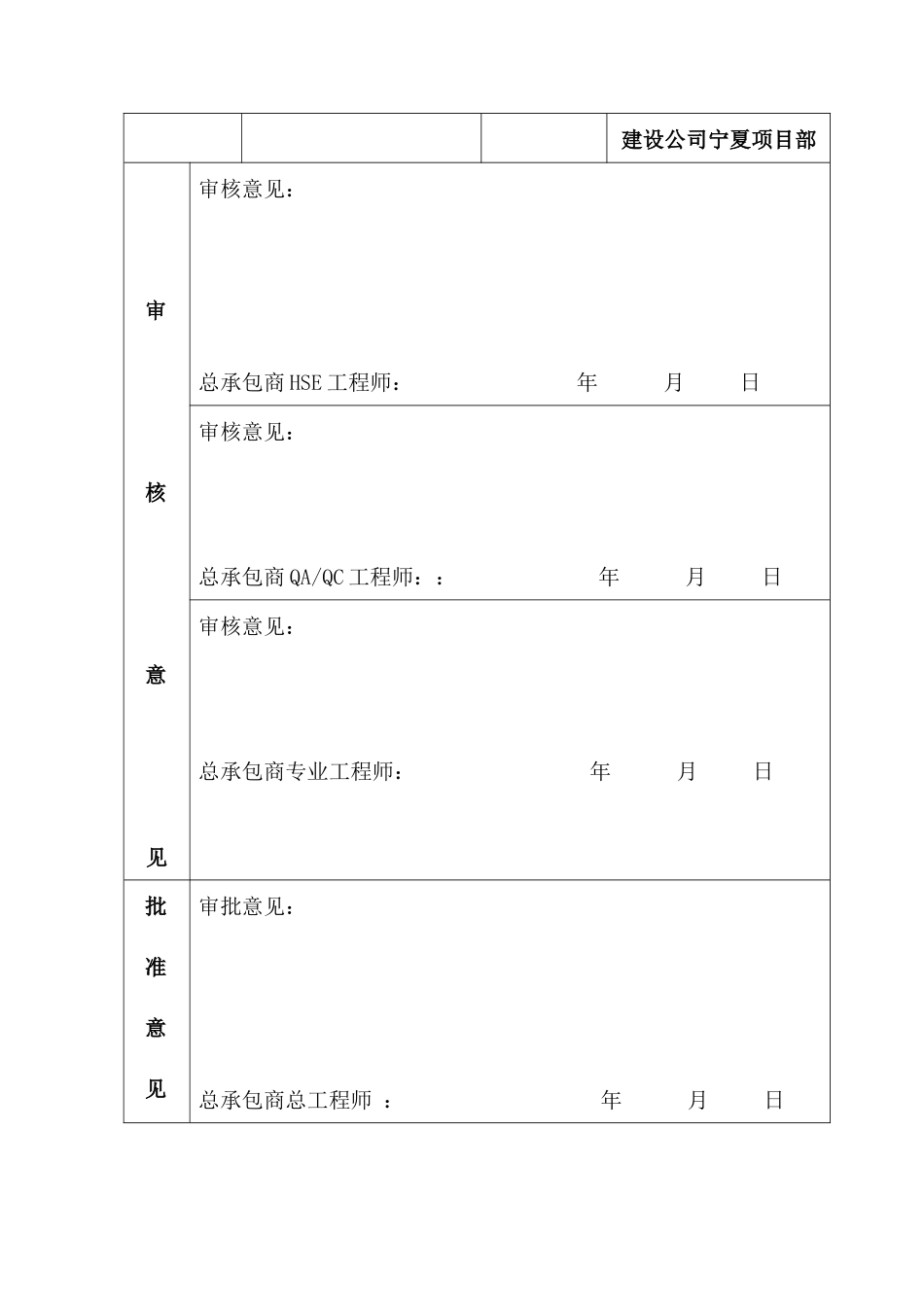

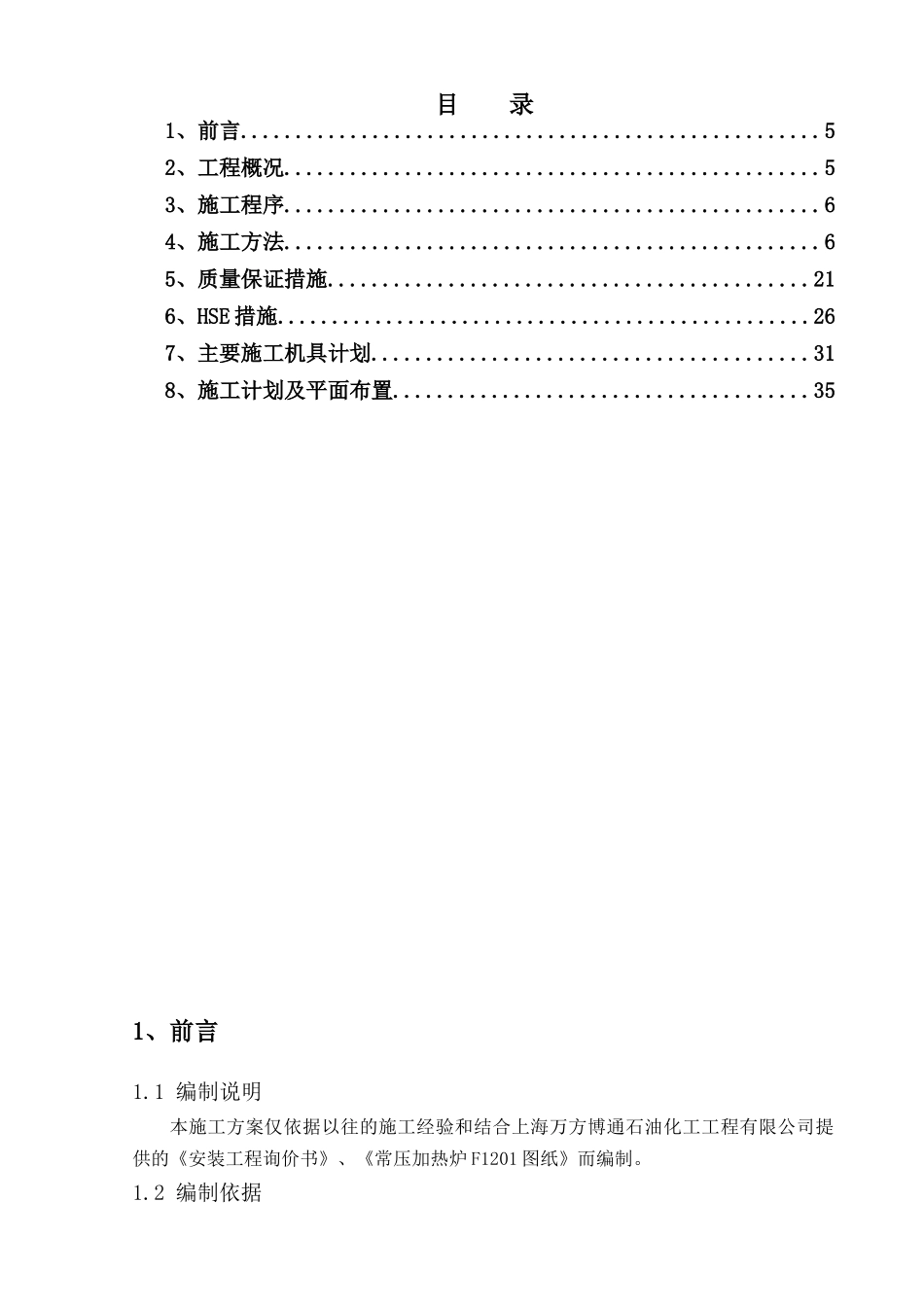

500万吨/年常压蒸馏装置常压炉施工技术方案编制：审核：批准：中国石油天然气第七建设公司宁夏项目部2010年11月方案审批表编号：方案名称常压炉施工技术方案编制单位中国石油天然气第七建设公司宁夏项目部审核意见审核意见：总承包商HSE工程师：年月日审核意见：总承包商QA/QC工程师：：年月日审核意见：总承包商专业工程师：年月日批准意见审批意见：总承包商总工程师：年月日目录1、前言.....................................................52、工程概况.................................................53、施工程序.................................................64、施工方法.................................................65、质量保证措施............................................216、HSE措施.................................................267、主要施工机具计划........................................318、施工计划及平面布置......................................351、前言1.1编制说明本施工方案仅依据以往的施工经验和结合上海万方博通石油化工工程有限公司提供的《安装工程询价书》、《常压加热炉F1201图纸》而编制。1.2编制依据看火门、防爆门安装基础验收辐射室南北侧墙模块安装炉底模块安装辐射段炉管整片安装辐射室东西侧墙模块安装1《石油化工管式炉钢结构工程及部件安装技术条件》SH3086-19982《管式炉安装工程施工及验收规范》SH3506-20003《钢结构工程施工质量验收规范》GB50205-20014《常压加热炉F1201图纸》1201-炉-012、工程概况2.1工程概况500万/年常压装置包括常压加热炉、余热回收系统、吹灰系统及附件。常压加热炉为辐射-对流型方箱炉；余热回收系统为落地空气预热系统；吹灰器为声波吹灰系统。2.2主要实物工程量3、施工程序4、施工方法根据500万吨/年常压装置常压炉《安装工程询价书》，本加热炉主体钢结构由上海万方博通石油化工工程有限公司根据运输及现场安装条件在工厂模块化制造后，运输至现场安装。其余的结构框架、梯子、平台、烟囱、烟风道等现场制作安装。4.1、基础验收4.1.1钢结构安装前应核对土建基础的实物标高、方位和尺寸（含螺栓尺寸），并对加热炉钢结构图上的相应方位尺寸进行对比确认。当两者吻合后方可施工钢结构。验收时应具备以下条件：a.基础面表应有明显的中心线和标高标记；b.基础交接前基础周围应填平、夯实，使其具备吊装作业条件；c.基础和梁、柱上的预埋件和地脚螺栓应清理干净，具备完好使用条件；d.土建施工单位应提交有效的施工技术文件和基础测量记录、工序交接文件；4.1.2验收时要对支承面的定位轴线、基础轴线、标高、支承面水平度、地脚螺栓位置等进行检查，并应符合下表规定：f基础及地脚螺栓位置的允许偏差（mm）项目允许偏差框架和管廊柱子基础支承面中心3.0框架或管廊相邻两柱子基础中心间距±3.0一次浇筑的基础支承面标高0-20二次找平的水泥砂浆或细石混凝土支承面标高±2.0水平度L/200且不大于4.0支承面埋件标高±2.0水平度L/200且不大于3.0垫铁或混凝土垫块支承面标高同一支承面±1.0不同支承面±2.0地脚螺栓螺栓中心距（在根部和顶部两处测量）±2.0螺栓中心对基础轴线距离±2.0顶端标高+20.00(1)用垫铁安装时，基础表面应全部凿麻铲平；(2)钢结构安装前，螺栓外露部分应涂刷二硫化钼。4.2、钢结构的验收4.2.1．钢结构所用钢材应具有质量证明书，并符合设计要求和专业标准的规定。钢材表面或断面不得有裂纹、结疤、折叠、气泡、夹层和分层，表面缺陷深度不应大于钢板厚度负偏差的1/2。外形尺寸误差应符合附表1的要求。4.2.2．钢结构所用焊接材料应具有质量证明书，其机械性能和化学成分符合设计要求和专业标准的规定。受潮变质、药皮破损或焊芯生锈的焊条严禁使用。钢结构工程所采用的涂装材料，应有出厂质量证明书和检验报告，并符合设计要求和专业标准的规定。钢材的外形尺寸允许偏差附表1项目允许偏差（mm）图例钢板的局部平面度δ≤14mm1.5δ＞14mm1.0型钢弯曲矢高L/1000且≤5.0角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90Obbb槽钢翼缘对腹板的垂直度b/80工字钢、H...
