设备支架铁配件安装VIP免费

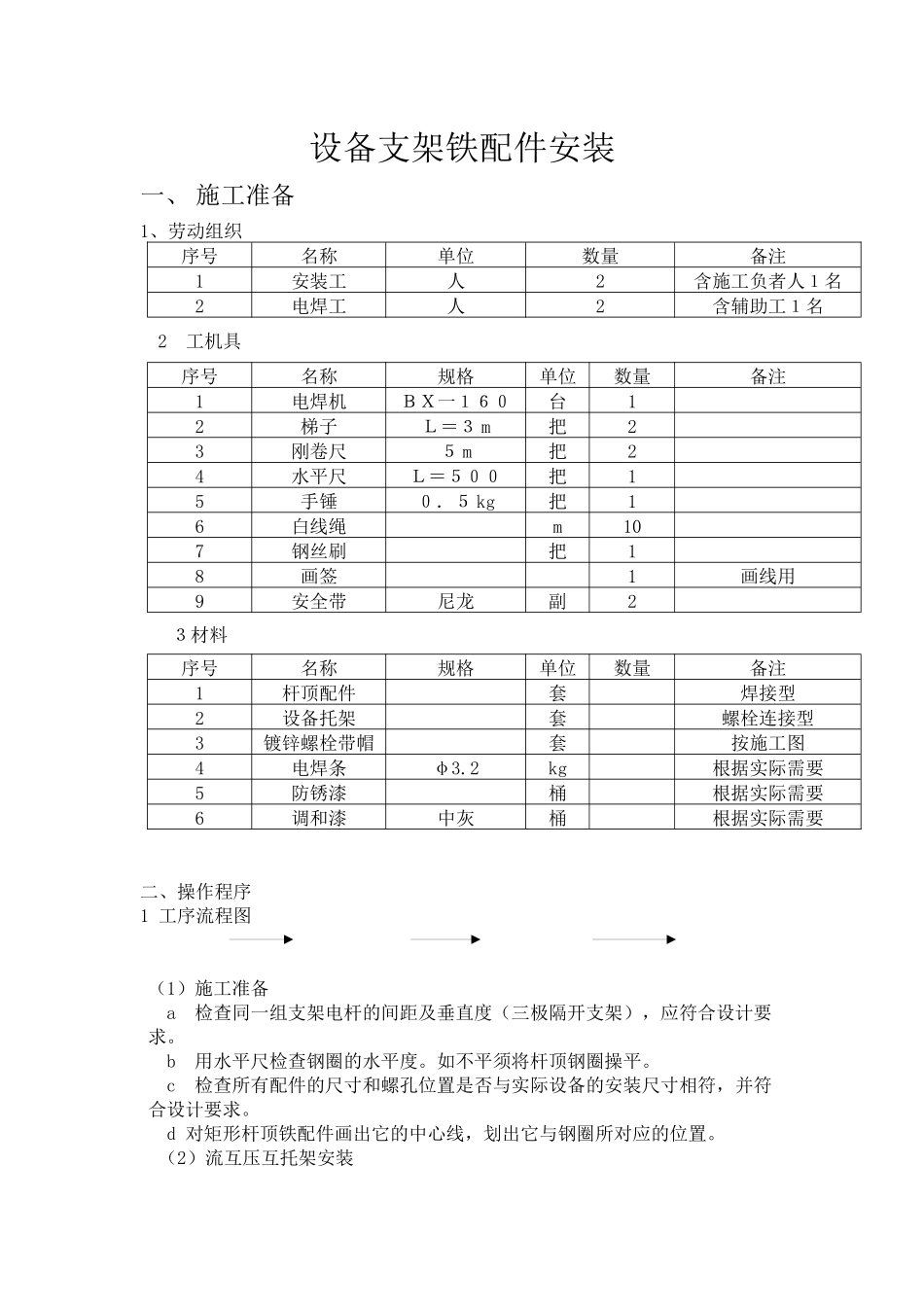

设备支架铁配件安装一、施工准备1、劳动组织序号名称单位数量备注1安装工人2含施工负者人１名2电焊工人2含辅助工１名2工机具序号名称规格单位数量备注1电焊机ＢＸ一１６０台12梯子Ｌ＝３m把23刚卷尺５m把24水平尺Ｌ＝５００把15手锤０．５kg把16白线绳m107钢丝刷把18画签1画线用9安全带尼龙副2３材料序号名称规格单位数量备注1杆顶配件套焊接型2设备托架套螺栓连接型3镀锌螺栓带帽套按施工图4电焊条φ3.2kg根据实际需要5防锈漆桶根据实际需要6调和漆中灰桶根据实际需要二、操作程序1工序流程图施工准备杆顶配件安装设备托架安装刷漆（1）施工准备a检查同一组支架电杆的间距及垂直度（三极隔开支架），应符合设计要求。b用水平尺检查钢圈的水平度。如不平须将杆顶钢圈操平。c检查所有配件的尺寸和螺孔位置是否与实际设备的安装尺寸相符，并符合设计要求。d对矩形杆顶铁配件画出它的中心线，划出它与钢圈所对应的位置。（2）流互压互托架安装a将托架放在已操好平的钢圈上，并按设计图上要求的位置方向放平。b检查托架是否水平，如不平须将其调平。可在钢圈与托家架之间需要加垫的地方加铝包带将其调平。c用白线绳绑在两头的托架上将同一组托架调在一条直线上，并用钢卷尺测量对角线是否相等。d托架调好后焊接时，先将其点焊牢固。检查无位置和水平变化后将其焊牢。点焊时采用对称交叉焊法，先点住一面然后在其对面在点焊。（3）隔开托架安装（三极）a将托架按设计安装图设计的位置及方向放在杆顶上。并将其调整水平。b用钢卷尺测量两I型托架之间的对角线和间距，将两托架间的对角线和间距调到符合要求。c调整好后将其焊牢。焊法同上。d将Ⅱ型托架放在焊好的托架上，戴上螺栓临时固定。e检查托架的水平和对角线符合要求后，逐一将各螺栓配齐斜方垫、平垫及弹垫后拧紧。（4）中性点设备托架安装a根据设计安装图量出托架距杆顶的距离，并做出标记。b按图规定的方向把托架安装固定在电杆上，并大致调整水平。c检查托架的安装位置、方向、水平。托架两端的间距应相等。调整好后拧紧所有的紧固螺栓。（5）刷漆a清楚钢圈焊接部位的焊渣，对钢圈进行全面除锈。b钢圈及焊接部位刷防锈漆一道、灰漆两道防腐。三标准1所有配件加工尺寸正确符合设计要求，镀锌层无锈蚀现象。2设备托架与钢圈的焊接牢固，无假焊、漏焊及砂眼。3设备托架安装方向正确、牢固、水平符合设计要求，所用紧固件符合设计标准。4油漆防腐层完整，无流躺现象。四注意事项1电焊机用的电源线和焊把线应绝缘良好，连接可靠，线芯截面应符合截流要求。2梯子应牢固，作业时应采取防滑、防倾倒措施，并有人看护。3高处作业严禁抛递工具和材料。4配合电焊的作业人员应戴防护镜。5电焊作业时周围不得有易燃物品。
