焊接结构生产课程设计任务书及要求VIP免费

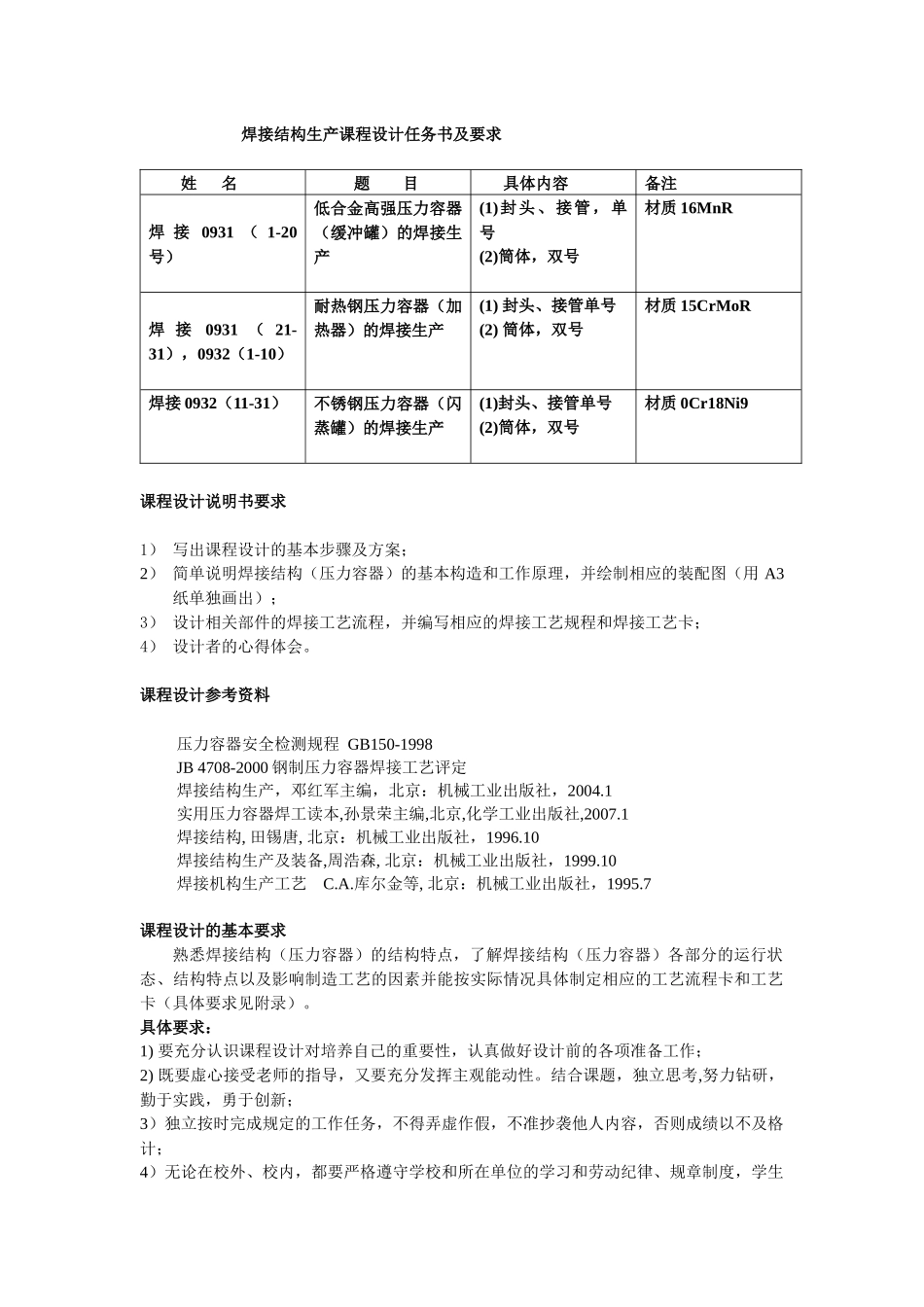

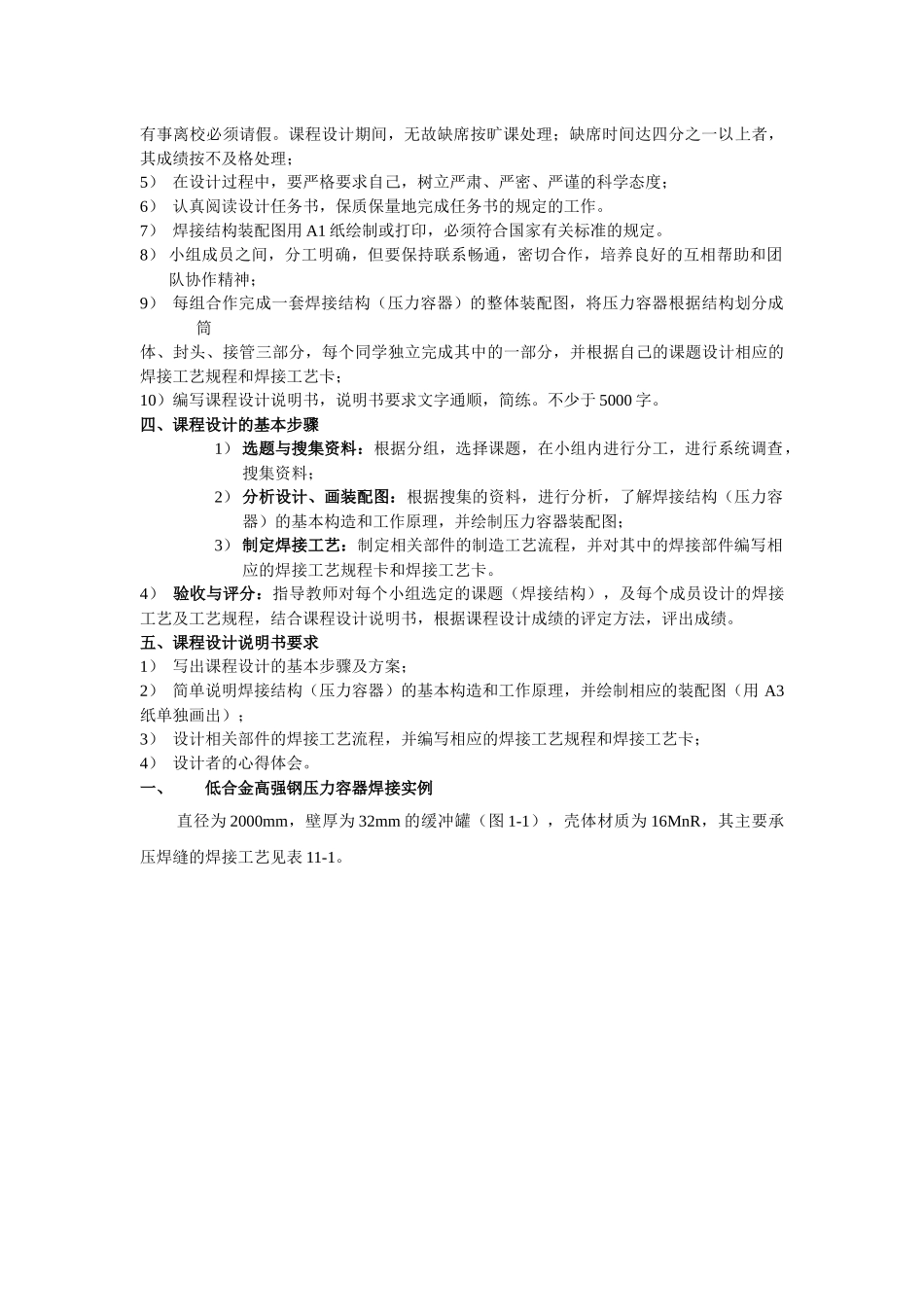

焊接结构生产课程设计任务书及要求姓名题目具体内容备注焊接0931（1-20号）低合金高强压力容器（缓冲罐）的焊接生产(1)封头、接管，单号(2)筒体，双号材质16MnR焊接0931（21-31），0932（1-10）耐热钢压力容器（加热器）的焊接生产(1)封头、接管单号(2)筒体，双号材质15CrMoR焊接0932（11-31）不锈钢压力容器（闪蒸罐）的焊接生产(1)封头、接管单号(2)筒体，双号材质0Cr18Ni9课程设计说明书要求1）写出课程设计的基本步骤及方案；2）简单说明焊接结构（压力容器）的基本构造和工作原理，并绘制相应的装配图（用A3纸单独画出）；3）设计相关部件的焊接工艺流程，并编写相应的焊接工艺规程和焊接工艺卡；4）设计者的心得体会。课程设计参考资料压力容器安全检测规程GB150-1998JB4708-2000钢制压力容器焊接工艺评定焊接结构生产，邓红军主编，北京：机械工业出版社，2004.1实用压力容器焊工读本,孙景荣主编,北京,化学工业出版社,2007.1焊接结构,田锡唐,北京：机械工业出版社，1996.10焊接结构生产及装备,周浩森,北京：机械工业出版社，1999.10焊接机构生产工艺C.A.库尔金等,北京：机械工业出版社，1995.7课程设计的基本要求熟悉焊接结构（压力容器）的结构特点，了解焊接结构（压力容器）各部分的运行状态、结构特点以及影响制造工艺的因素并能按实际情况具体制定相应的工艺流程卡和工艺卡（具体要求见附录）。具体要求：1)要充分认识课程设计对培养自己的重要性，认真做好设计前的各项准备工作；2)既要虚心接受老师的指导，又要充分发挥主观能动性。结合课题，独立思考,努力钻研，勤于实践，勇于创新；3）独立按时完成规定的工作任务，不得弄虚作假，不准抄袭他人内容，否则成绩以不及格计；4）无论在校外、校内，都要严格遵守学校和所在单位的学习和劳动纪律、规章制度，学生有事离校必须请假。课程设计期间，无故缺席按旷课处理；缺席时间达四分之一以上者，其成绩按不及格处理；5）在设计过程中，要严格要求自己，树立严肃、严密、严谨的科学态度；6）认真阅读设计任务书，保质保量地完成任务书的规定的工作。7）焊接结构装配图用A1纸绘制或打印，必须符合国家有关标准的规定。8）小组成员之间，分工明确，但要保持联系畅通，密切合作，培养良好的互相帮助和团队协作精神；9）每组合作完成一套焊接结构（压力容器）的整体装配图，将压力容器根据结构划分成筒体、封头、接管三部分，每个同学独立完成其中的一部分，并根据自己的课题设计相应的焊接工艺规程和焊接工艺卡；10）编写课程设计说明书，说明书要求文字通顺，简练。不少于5000字。四、课程设计的基本步骤1）选题与搜集资料：根据分组，选择课题，在小组内进行分工，进行系统调查，搜集资料；2）分析设计、画装配图：根据搜集的资料，进行分析，了解焊接结构（压力容器）的基本构造和工作原理，并绘制压力容器装配图；3）制定焊接工艺：制定相关部件的制造工艺流程，并对其中的焊接部件编写相应的焊接工艺规程卡和焊接工艺卡。4）验收与评分：指导教师对每个小组选定的课题（焊接结构），及每个成员设计的焊接工艺及工艺规程，结合课程设计说明书，根据课程设计成绩的评定方法，评出成绩。五、课程设计说明书要求1）写出课程设计的基本步骤及方案；2）简单说明焊接结构（压力容器）的基本构造和工作原理，并绘制相应的装配图（用A3纸单独画出）；3）设计相关部件的焊接工艺流程，并编写相应的焊接工艺规程和焊接工艺卡；4）设计者的心得体会。一、低合金高强钢压力容器焊接实例直径为2000mm，壁厚为32mm的缓冲罐（图1-1），壳体材质为16MnR，其主要承压焊缝的焊接工艺见表11-1。图1-1缓冲罐简图表1-1缓冲罐焊接工艺焊缝编号焊缝位置焊接方法焊接材料说明O1A1、O2A1封头拼缝双面SAWH08MnMo+HJ431①1A1、2A1、B1、B3壳体纵、环缝双面SAWH10Mn2+HJ431②B2壳体环缝(大合拢)内SMAW外SAWJ507H10Mn2+HJ431③B4D1-D3人孔接管与对应法兰环缝人孔、小接管与壳体角焊缝双面SMAWJ507④B5、B6小接管与对接法兰环缝GTAW打底SMAW盖面TIG-50J507⑤E1鞍座与壳体焊接角焊缝GMAW(CO2焊)TWE-711⑥说明：①封头拼缝在平板状态下焊接完成后，需再...
