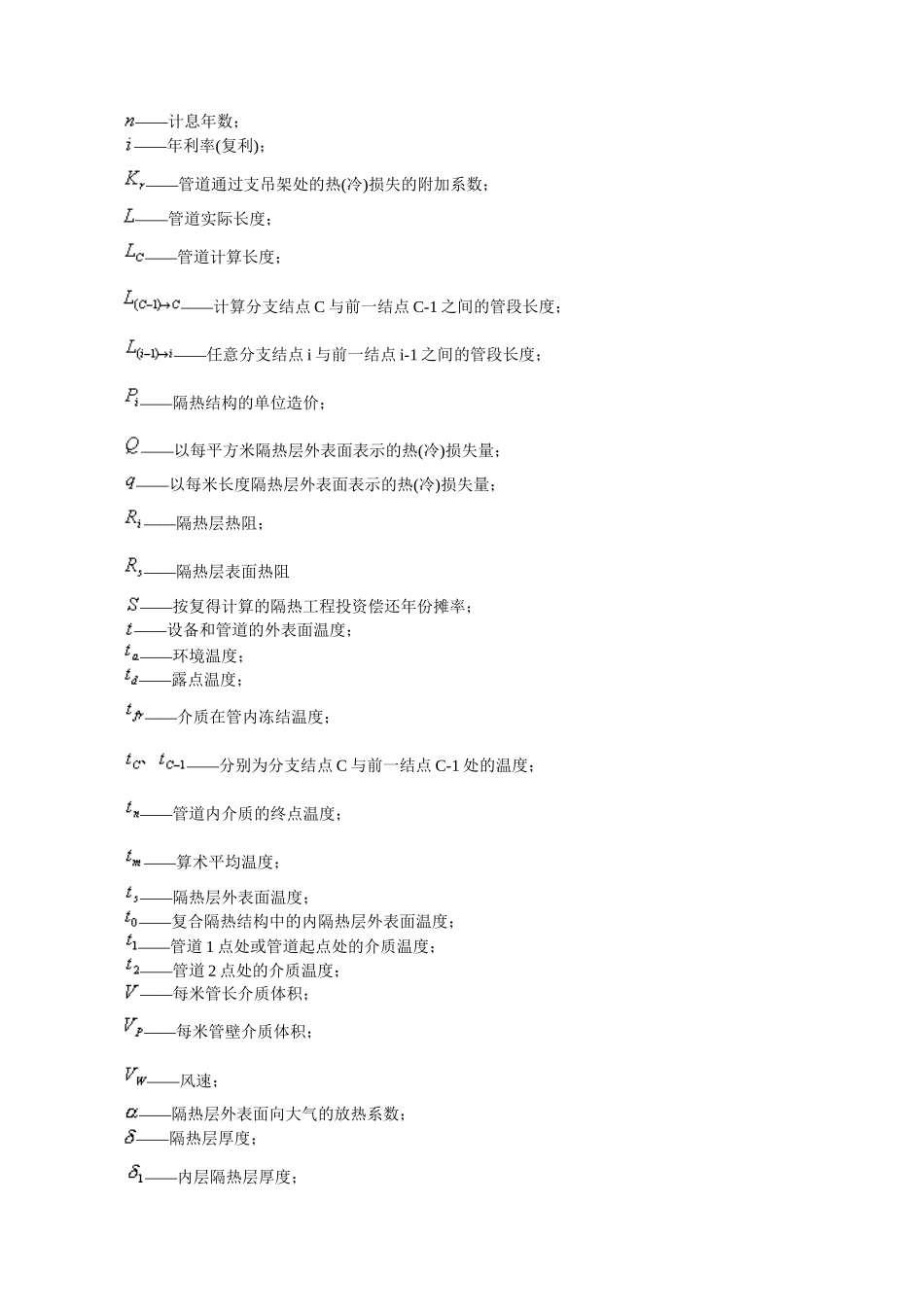

石油化工设备和管道隔热技术规范(SH3010-2000)目次1.总则2.术语、符号2.1.术语2.2.符号3.基本规定4.隔热结构的设计4.1.隔热材料的选择4.2.隔热层厚度4.3.隔热层厚度计算4.4.隔热结构5.隔热结构的施工5.1.施工准备5.2.隔热层施工5.3.防潮层施工5.4.保护层施工5.5.安全保护6.检查和验收6.1.质量检查6.2.交工技术文件附录A关系表1总则1.0.1本规范适用于石油化工设备(塔、换热器、容器、机泵等)和管道隔热工程的设计和施工。本规范不适用于设备和管道的内隔热衬里设计和有特殊要求的管道、长输管道及临时设施隔热工程的设计和施工。1.0.2隔热工程应根据工艺、节能、防结露和经济性等要求进行设计和施工。1.0.3隔热工程的设计和施工，除执行本规范外，尚应符合现行有关标准、规范的规定。2术语、符号2.1术语2.1.1隔热thermalinsulation为减少设备和管道内介质热量或冷量损失，或为防止人体烫伤、稳定操作等，在其外壁或内壁设置隔热层，以减少热传导的措施。2.1.2保温hotinsulation为减少设备和管道内介质热量损失而采取的隔热措施。2.1.3保冷coldinsulation为减少设备和管道内介质冷量损失而采取的隔热措施。2.1.4防烫伤隔热personalprotectioninsulation为防止热管道烫伤人体而采取的局部隔热措施。2.1.5裸管barepipe无外隔热层的管道。2.1.6经济保温厚度economicinsulationthickness保温后的管道年热损失费用与保温工程投资的年份摊费用之和为最小值时的保温层计算厚度。2.1.7表面温度保温厚度insulationthicknessforsurfacetemperature根据规定的保温层外表温度，计算确定的保温层厚度。2.1.8隔热材料insulationmaterial为保温、保冷、防烫伤或稳定操作等目的而采用的具有良好隔热性能及其他物理性能的材料。2.1.9隔热结构insulationstructure一般由隔热层、防潮层和防护层组成的结构。2.1.10隔热层insulationlagging(insulation)为减少热传导，在管道或设备外壁或内壁设置的隔热体。2.1.11保温层hotinsulationlagging(hotinsulation)为保温目的设置的隔热层。2.1.12保冷层coldinsulationlagging(coldinsulation)为保冷目的设置的隔热层。2.1.13防潮层moistureresistantlagging为防止水或潮气进入隔热层，在其外部设置的一层防潮结构。2.1.14保护层jacketing为防止隔热层或防潮层受外界损伤在其外部设置的一层保护结构。2.1.15支承圈surportring固定在直立金属管道或设备外壁上，用以支承其上部隔热结构的金属圈。2.1.16金属网metallicwiremesh包裹隔热层用的金属丝纺织网。2.1.17自攻螺钉self-tappingscrew用于固定隔热层外金属保护层的具有自攻能力的螺钉。2.1.18扎带band固定隔热层或金属保护层用的金属带。2.2符号——介质的比热；——管材的比热；——隔热层的外直径；——复合隔热外层的外直径；——设备或管道外直径；——热能价格；——介质质量流量；——C-1与C两点间管道内介质质量流量；——任意结点i与前一结点i-1两点间管道内介质质量流量；——介质融解热；——计息年数；——年利率(复利)；——管道通过支吊架处的热(冷)损失的附加系数；——管道实际长度；——管道计算长度；——计算分支结点C与前一结点C-1之间的管段长度；——任意分支结点i与前一结点i-1之间的管段长度；——隔热结构的单位造价；——以每平方米隔热层外表面表示的热(冷)损失量；——以每米长度隔热层外表面表示的热(冷)损失量；——隔热层热阻；——隔热层表面热阻——按复得计算的隔热工程投资偿还年份摊率；——设备和管道的外表面温度；——环境温度；——露点温度；——介质在管内冻结温度；——分别为分支结点C与前一结点C-1处的温度；——管道内介质的终点温度；——算术平均温度；——隔热层外表面温度；——复合隔热结构中的内隔热层外表面温度；——管道1点处或管道起点处的介质温度；——管道2点处的介质温度；——每米管长介质体积；——每米管壁介质体积；——风速；——隔热层外表面向大气的放热系数；——隔热层厚度；——内层隔热层厚度；——外层隔热层厚度；——隔热材料及其制品的导热系数；——复合隔热结构内层隔热材料及其制品的导热系数；——复合隔热结构外层隔热材料及...
