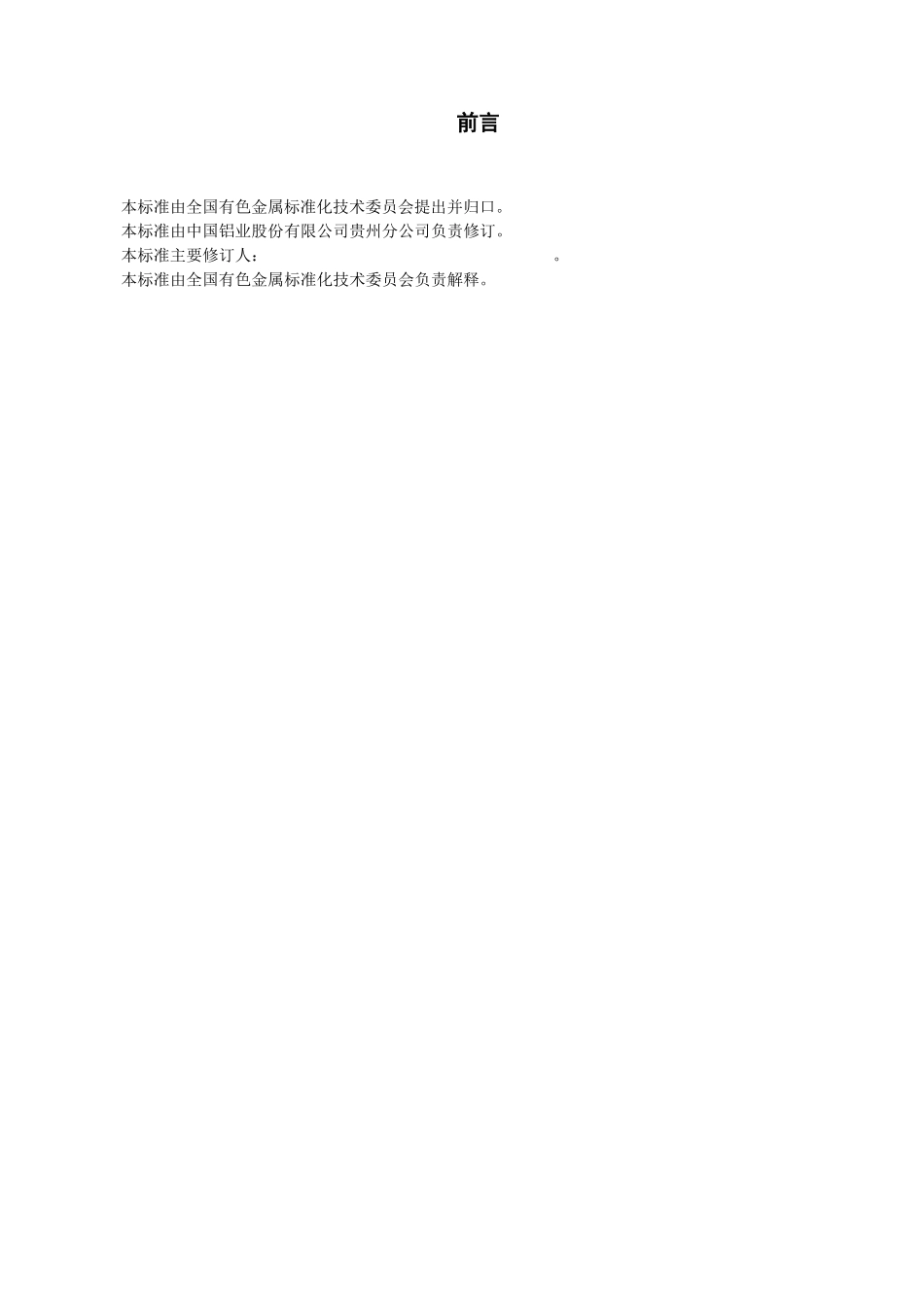

前言中华人民共和国有色金属行业标准YS/T124-XX-XXXXYS炭素制品生产炉窑石墨化电阻炉热平衡测定与计算方法Methodsofdeterminationandcalculationofheatbalanceinmetallurgicalfurnacesforproductionofcarbonproducts200X-XX-XX发布200X-XX-XX实施国家工业和信息化部发布前言本标准由全国有色金属标准化技术委员会提出并归口。本标准由中国铝业股份有限公司贵州分公司负责修订。本标准主要修订人：。本标准由全国有色金属标准化技术委员会负责解释。目次1适用范围┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅12测定体系与时间┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13测定项目及方法┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅14热平衡计算┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅25热效率计算┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅66热平衡计算结果汇总表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅7石墨化电阻炉热平衡测定与计算方法1适用范围本标准规定了石墨化电阻炉的热平衡测定与计算方法，通过测定与计算，考察电阻炉在正常运行条件下的用能状况和性能水平。本杯准适用于各类直流石墨化电阻炉的热平衡测定与计算方法，对交流石墨化电阻炉也可参照执行。2、测定体系与时间2.1测定体系测定体系以整个石墨化电阻炉，包括供电部分的变压器和整流机组。2.2测定时间测定时间以石墨化电阻炉送电开始至石墨电阻炉停电终止的整个送电过程的时间为测定周期。3测定项目及方法3.1供电设备测定3.1.1利用控制台、仪表盘上表记及现场表记指示。3.1.2测定变压器一次侧电压、电流、有功电量、无功电量、功率因素；二次侧的电压、电流。3.1.3测定整流机组的电流、电压、计算出系统的电阻及直接功率。3.1.4测定母线到石墨化电阻炉导电石墨块连接处的电压降，计算出各处的接触电阻值。测定时系统电流必须达到设备额定输出电流的80%以上。3.2温度测定（见表1）表1石墨化电阻炉各测点温度测定序号测点位置测定方法测定要求1炉中芯电极坯料用石墨测温管插入炉芯，分别在炉头、炉中、炉尾各插一根，在1000℃以内用热电偶测定，高于1000℃时用辐射高温计或红外测温仪测定各测点要求要求在短时间内测定完，每隔四小时测定一次。2外层电极坯料3电阻料层4保湿料层两侧及中部各埋热电偶测定5炉底奎石层用软性热电偶埋入硅石层下，加保护套引出6炉顶表面用点温计或红外侧温仪测定按表面积0.5m2~1.0m2有点测定7炉墙表面8整流系统冷却水用水银温度计测定9炉体冷却水3.3物料量测定（见表2）表2石墨化电阻炉进、出物料量及成分测定类别符号物料名称测定方法成分分析说明入炉物料Mrp焙烧坯料按相同规定抽称10支，取每根平均重，计算重量。WT、Ag、Vg、Cg采用方法按：GB1428-78YB904-78GB1429-85GB6712-80GB2110-80GB2002-80GB2003-80GB2004-80Mrm冶金焦用行车电子秤或磅秤测定WT、Ag、Vg、CgMrs石墨化焦WT、Ag、Vg、SCgMrg硅石WT、SOgMrj焦粉WT、Ag、Vg、CgMrb返回保温料WT、Ag、Vg、Cg、SCg、SOg出炉物料Mcp石墨化坯料测定方法与入炉焙烧坯料方法相同Ag、Cg清理表面附着物Mdp石墨化合格产品坯料Ag、CgMcs石墨化焦用行车电子秤或磅秤测定WT、Ag、Vg、SCgMcd保湿料WT、Ag、Vg、Cg、SCg、SOg注：成分分析符号含义说明：WT—物料全水分含量，%；Ag、Vg、Cg—为物料干基灰分、挥发分、固定碳含量，%；SCg、SOg—为物料干基碳化硅、二氧化硅含量，%。3.4冷却水量测定用水表或用超声波流量计测定3.5大气压、环境温度及环境风速测定3.5.1大气压力：用大气压力计在现场测定，每四小时测定一次。3.5.2环境温度：用水银温度计在距炉子四周1.5米处测定，每2小时测定一次。3.5.3环境风速：用风速仪在距炉子四周1.5米处测定，每2小时测定一次。4热平衡计算（按每吨出炉合格产品计算）4.1热收入项计算4.1.1总电能供给热Q1总电能供给热按公式（1）计算：Q1=3600·Wo/Mdp……………………………………………………………………（1）式...
