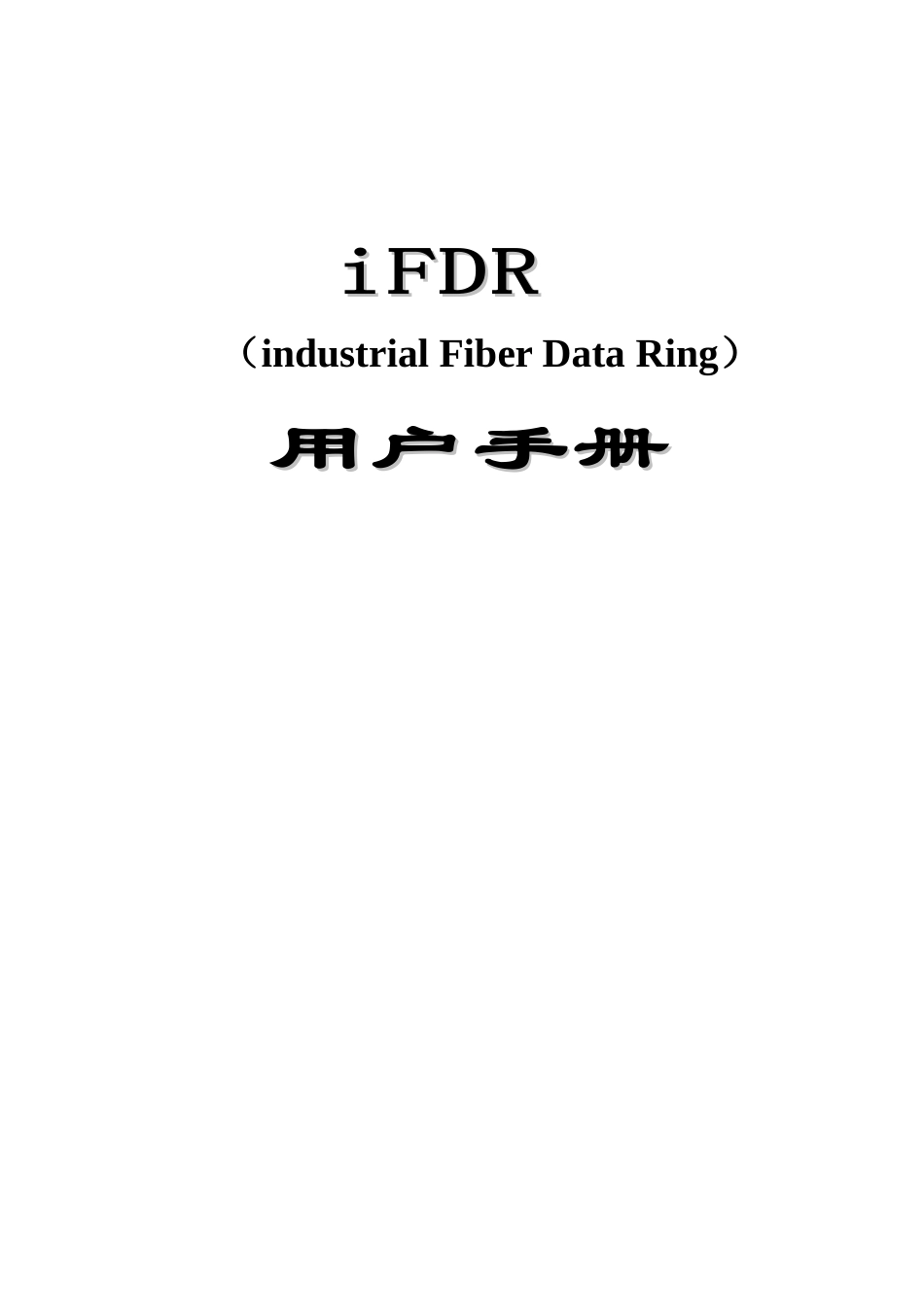

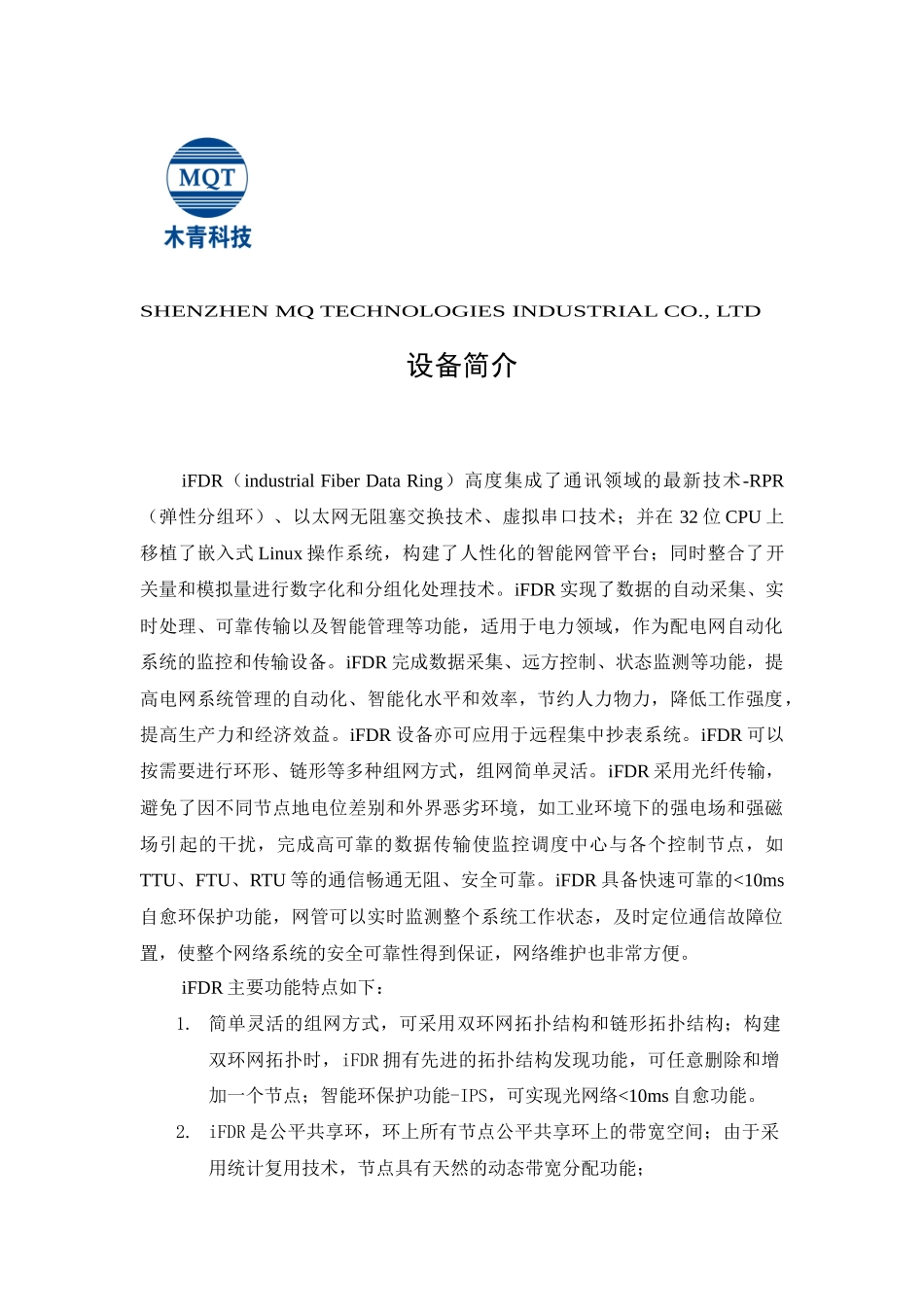

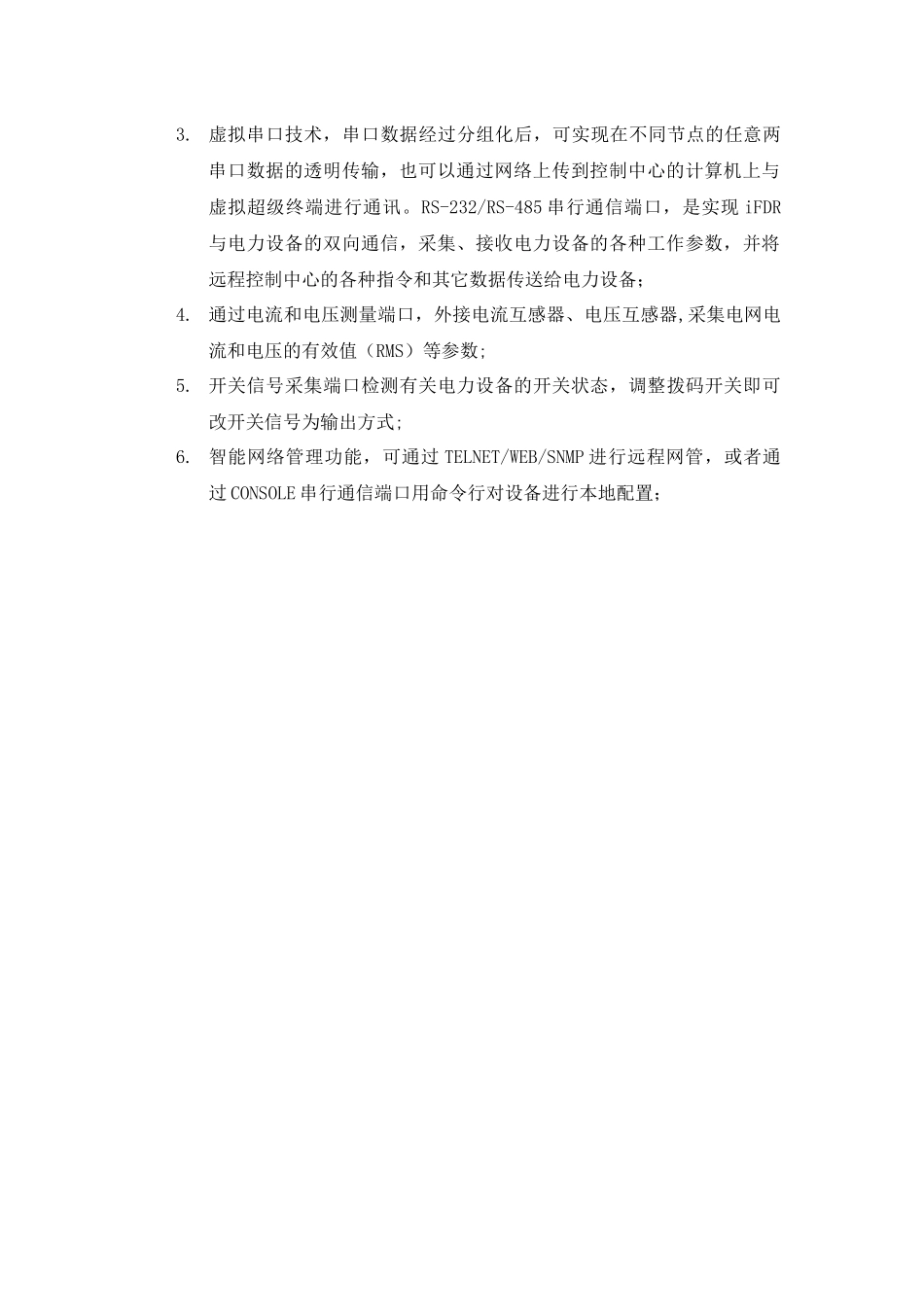

iFDRiFDR（industrialFiberDataRing）用户手册用户手册SHENZHENMQTECHNOLOGIESINDUSTRIALCO.,LTD设备简介iFDR（industrialFiberDataRing）高度集成了通讯领域的最新技术-RPR（弹性分组环）、以太网无阻塞交换技术、虚拟串口技术；并在32位CPU上移植了嵌入式Linux操作系统，构建了人性化的智能网管平台；同时整合了开关量和模拟量进行数字化和分组化处理技术。iFDR实现了数据的自动采集、实时处理、可靠传输以及智能管理等功能，适用于电力领域，作为配电网自动化系统的监控和传输设备。iFDR完成数据采集、远方控制、状态监测等功能，提高电网系统管理的自动化、智能化水平和效率，节约人力物力，降低工作强度，提高生产力和经济效益。iFDR设备亦可应用于远程集中抄表系统。iFDR可以按需要进行环形、链形等多种组网方式，组网简单灵活。iFDR采用光纤传输，避免了因不同节点地电位差别和外界恶劣环境，如工业环境下的强电场和强磁场引起的干扰，完成高可靠的数据传输使监控调度中心与各个控制节点，如TTU、FTU、RTU等的通信畅通无阻、安全可靠。iFDR具备快速可靠的<10ms自愈环保护功能，网管可以实时监测整个系统工作状态，及时定位通信故障位置，使整个网络系统的安全可靠性得到保证，网络维护也非常方便。iFDR主要功能特点如下：1.简单灵活的组网方式，可采用双环网拓扑结构和链形拓扑结构；构建双环网拓扑时，iFDR拥有先进的拓扑结构发现功能，可任意删除和增加一个节点；智能环保护功能-IPS，可实现光网络<10ms自愈功能。2.iFDR是公平共享环，环上所有节点公平共享环上的带宽空间；由于采用统计复用技术，节点具有天然的动态带宽分配功能；3.虚拟串口技术，串口数据经过分组化后，可实现在不同节点的任意两串口数据的透明传输，也可以通过网络上传到控制中心的计算机上与虚拟超级终端进行通讯。RS-232/RS-485串行通信端口，是实现iFDR与电力设备的双向通信，采集、接收电力设备的各种工作参数，并将远程控制中心的各种指令和其它数据传送给电力设备；4.通过电流和电压测量端口，外接电流互感器、电压互感器,采集电网电流和电压的有效值（RMS）等参数;5.开关信号采集端口检测有关电力设备的开关状态，调整拨码开关即可改开关信号为输出方式;6.智能网络管理功能，可通过TELNET/WEB/SNMP进行远程网管，或者通过CONSOLE串行通信端口用命令行对设备进行本地配置；iFDR硬件接口说明一、前面板功能说明图1、前面板示图工作状态指示灯PWR：绿灯亮，表示设备工作电压正常；绿灯灭，表示设备未上电或电源坏；SYS：绿灯亮，表示CPU工作正常，绿灯灭，表示CPU未启动；本地网络接口（LAN1，LAN2）：用于连接本地的网络设备，如以太网交换机、路由器、计算机或者其它网络终端。速率为10/100BaseT自适应，全双工或半双工；可用标准UTP交叉线或直连线来连接。串口：控制台（console）和COM5采用RS232，其连接头如图2所示：图2、RS232串口连接头COM1到COM4采用RS232/RS485，其连接头如图3所示。当设置为RS232，使用TX（第2脚）、RX（第3脚）；当设置为RS485，使用P＋（第6脚）、N－（第7脚）。RS232/RS485的选择方法请参考“串口设置拨码开关”部分；RS-232口（5个DB-9F）接口，工作模式为全双工模式。可设定300/600/1200/2400/4800/9600/19200/38400/57600/115200/230400bps多种传输速率。RS-485口（4个DB-9F）接口，工作模式为半双工模式。可设定300/600/1200/2400/4800/9600/19200/38400/57600/115200/230400bps多种传输速率。4个RS-485与4个RS-232分别合用一个DB-9F接口，同时只能选择使用其中的一种方式。可通过拨码开关进行设置。图3、RS232/RS485串口连接头东向光口、西向光口：用于连接东向（WEST）和西向（EAST）的光环路，如图4所示。其中，TX向外发送光信号，RX向内接收光信号。东西双向光接口，用于组建环形、链状网络。图4、光口环路状态指示灯：EAST_LINK：指示东向光环路状态；WEST_LINK：指示东向光环路状态；绿灯闪烁，表示链路工作正常，绿灯灭，表示链路断（详细状况用网管查看）；串口设置拨码开关：用于设置设备的串口类型。拨码开关有四个拨码，如图5所示，其从左到右依次分...
