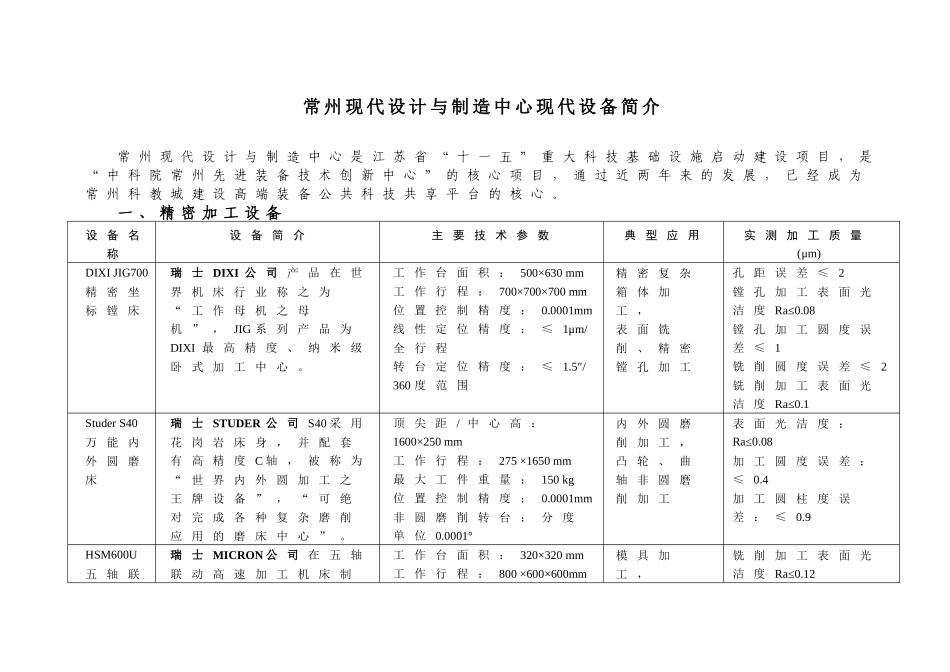

常州现代设计与制造中心现代设备简介常州现代设计与制造中心是江苏省“十一五”重大科技基础设施启动建设项目，是“中科院常州先进装备技术创新中心”的核心项目，通过近两年来的发展，已经成为常州科教城建设高端装备公共科技共享平台的核心。一、精密加工设备设备名称设备简介主要技术参数典型应用实测加工质量(μm)DIXIJIG700精密坐标镗床瑞士DIXI公司产品在世界机床行业称之为“工作母机之母机”，JIG系列产品为DIXI最高精度、纳米级卧式加工中心。工作台面积：500×630mm工作行程：700×700×700mm位置控制精度：0.0001mm线性定位精度：≤1μm/全行程转台定位精度：≤1.5″/360度范围精密复杂箱体加工，表面铣削、精密镗孔加工孔距误差≤2镗孔加工表面光洁度Ra≤0.08镗孔加工圆度误差≤1铣削圆度误差≤2铣削加工表面光洁度Ra≤0.1StuderS40万能内外圆磨床瑞士STUDER公司S40采用花岗岩床身，并配套有高精度C轴，被称为“世界内外圆加工之王牌设备”，“可绝对完成各种复杂磨削应用的磨床中心”。顶尖距/中心高：1600×250mm工作行程：275×1650mm最大工件重量：150kg位置控制精度：0.0001mm非圆磨削转台：分度单位0.0001°内外圆磨削加工，凸轮、曲轴非圆磨削加工表面光洁度：Ra≤0.08加工圆度误差：≤0.4加工圆柱度误差：≤0.9HSM600U五轴联瑞士MICRON公司在五轴联动高速加工机床制工作台面积：320×320mm工作行程：800×600×600mm模具加工，铣削加工表面光洁度Ra≤0.12动高速加工中心造上长期居世界领先地位，HSM600U采用花岗岩床身，并配套有高速主轴，为该公司当前最高性能的产品之一。回转轴C：0~360°回转轴B：-100°~30°主轴极限转速：42000r/min位置控制精度：0.0001mm叶片、叶轮加，其他五轴联动加工铣削加工圆度误差≤4孔距误差≤6PLANOMATHP612精密平面成型磨床德国BLOHM公司PLANOMATHP612平面成型磨床是该公司的最新产品，可以广泛用于机械、航空航天、汽车工业、模具加工及微电子行业的高精度平面与成型磨削加工。磨削范围：600×1200mm工作台夹紧面积：600×1600mm工作台距主轴中心距离：150–700mm位置控制精度：0.0001mm磨轴转速范围：0–8,000rpm精密平面磨削加工、曲面磨削加工、成型磨削加工、刀具/模具加工；平面度：1.5/600×1200mm；表面光洁度：Ra≤0.1HARDINGE8/51精密车削中心美国HARDINGE公司HARDINGE8/51采用花岗岩床身，并配套有最高精度主轴系统，是当今世界最高转速、最高精度的车削中心产品之一。最大回转直径：520mm最大车削直径/长度：310/610mm卡盘/通孔：152/51mm位置控制精度：0.0001mm主轴转速范围：80–8,000rpm主轴径跳/端跳：≤0.4μm轴类、盘类零件精密车削加工；圆度误差≤0.5表面光洁度Ra≤0.064二、高精度检测设备和逆向工程设备设备名设备简介主要技术参数应用特点称ZEISSPRISMO坐标测量机德国CarlZeiss公司是光学、精密工程及电子观测等领域的富有创新精神的技术领头人。中心购置的ZEISSPRISMO为您提供高精度的检测。它适合用来检测单独以及成套的几何工件。与传统的检测工具相比，PRISMO在效率和成本方面更划算。测量行程：900×1200×650mm；最大工件重量：1.5t；玻璃陶瓷光栅尺分辨率：0.04um；VASTGOLD检测精度：MPE_E=(0.9+L/350)μm，MPE_P=1.0μm，MPE_THP=1.9μm/50s；VASTXXT检测精度：MPE_E=(1.6+L/333)μm，MPE_P=1.7μm，MPE_THP=2.5um/68s；蔡司RDS高效旋转探测器：两轴360°旋转，步距角2.5°，空间位置20736个。测量和逆向曲率大的小叶片，齿轮测量，航天器引擎和叶片，凸轮铸件，机轴，缸体、缸盖，医疗器械等FormTalysurfInductive表面粗糙度轮廓仪英国TaylorHobson有限公司专业从事超高精度表面及其轮廓形状测量，是全球领先的圆度/圆柱度仪、表面粗糙度轮廓仪的制造厂商。FormTalysurfInductive可以配置成粗糙度仪，轮廓仪或者粗糙度轮廓仪。可以实现测量、分析，输出及打印全自动完成。测量长度：0.1mm-120mm；驱动：可使用操纵杆或计算机驱动；传感器分辨率：3.2nm；表面粗糙度测量及形貌测量（测量范围0~28mm）Talyrond365英国TaylorHobson有限公最大工件直径：400mm（可扩展至500高精度综合测量圆度仪...
