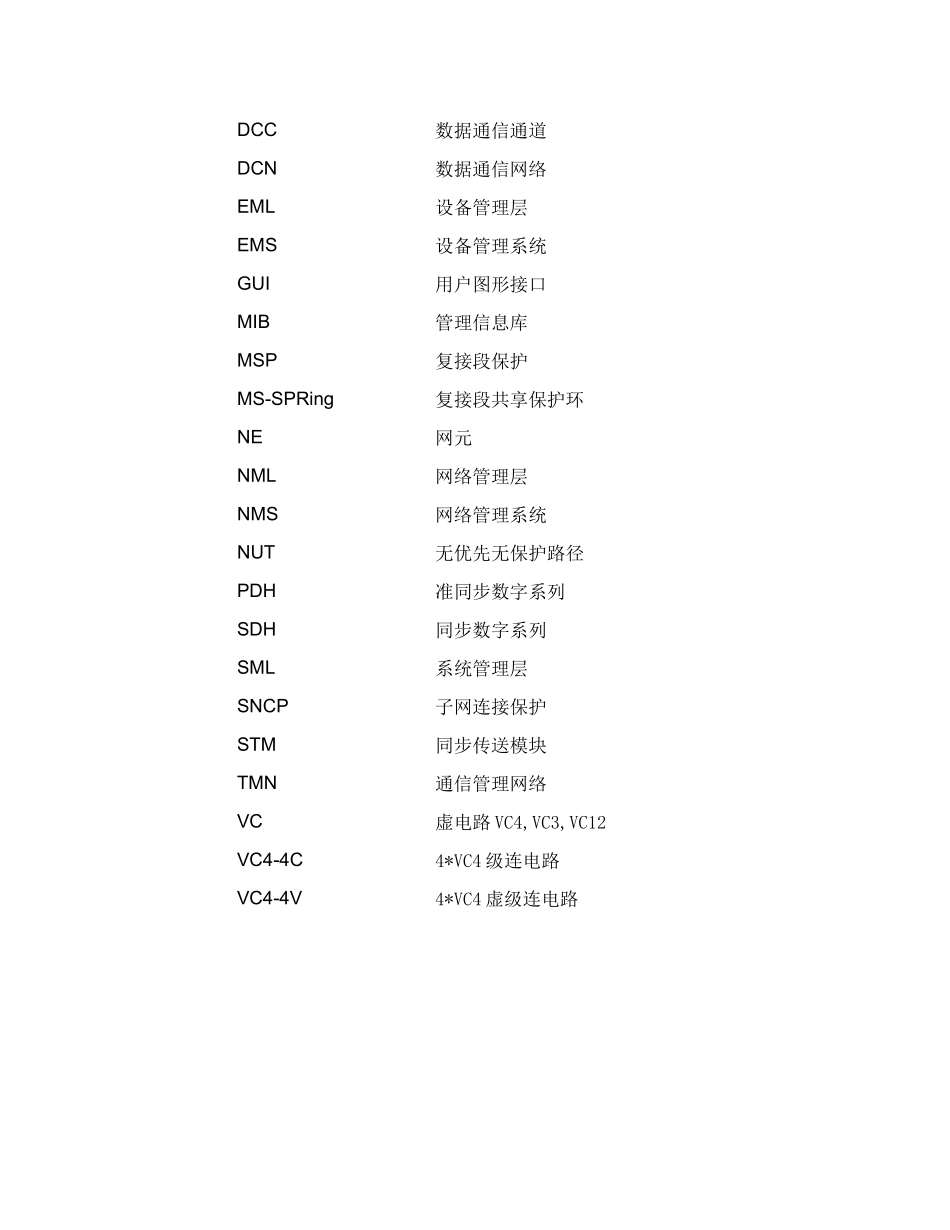

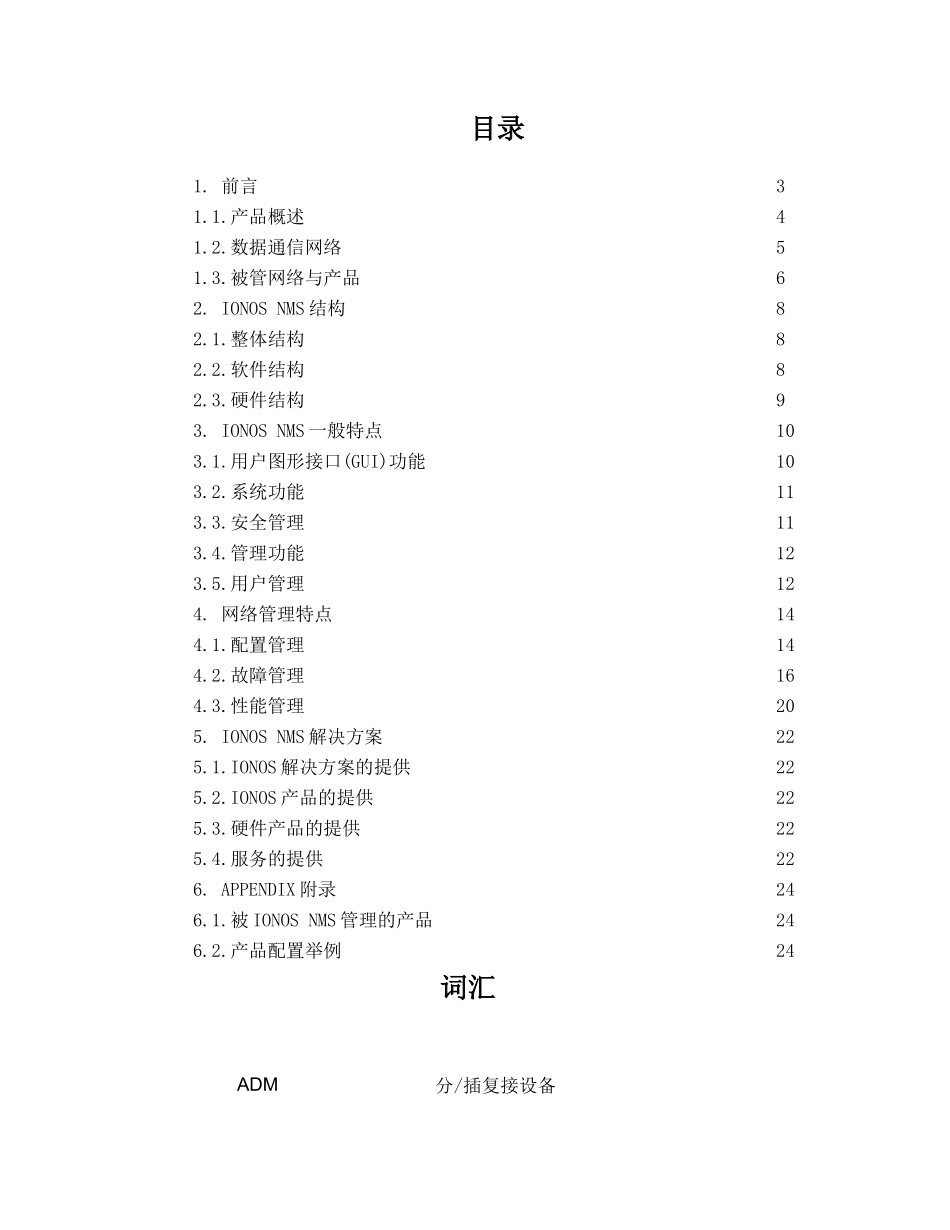

SAGEMIONOSNMS网络管理系统DTCSAGEMIONOSNMSARO/05/1332Ed6–2005UK未经SAGEM公司同意不得复制或交流目录1.前言31.1.产品概述41.2.数据通信网络51.3.被管网络与产品62.IONOSNMS结构82.1.整体结构82.2.软件结构82.3.硬件结构93.IONOSNMS一般特点103.1.用户图形接口(GUI)功能103.2.系统功能113.3.安全管理113.4.管理功能123.5.用户管理124.网络管理特点144.1.配置管理144.2.故障管理164.3.性能管理205.IONOSNMS解决方案225.1.IONOS解决方案的提供225.2.IONOS产品的提供225.3.硬件产品的提供225.4.服务的提供226.APPENDIX附录246.1.被IONOSNMS管理的产品246.2.产品配置举例24词汇ADM分/插复接设备DCC数据通信通道DCN数据通信网络EML设备管理层EMS设备管理系统GUI用户图形接口MIB管理信息库MSP复接段保护MS-SPRing复接段共享保护环NE网元NML网络管理层NMS网络管理系统NUT无优先无保护路径PDH准同步数字系列SDH同步数字系列SML系统管理层SNCP子网连接保护STM同步传送模块TMN通信管理网络VC虚电路VC4,VC3,VC12VC4-4C4*VC4级连电路VC4-4V4*VC4虚级连电路1.前言网络管理必须为用户提供最全面的网络图。它已成为大型通信网络成功运行的关键。由于能提供重要的服务信息，网络管理平台已成为评价向用户提供实时服务水平的有力工具，它也使运营商减低了运营费用。IONOSNMS是SAGEM公司设计的网络管理平台，用于对SAGEM公司的所有产品进行网元配置、实时告警监视、以及故障检测、网络管理功能的集中访问，它可：向用户，承运商与私营公司提供具有自动监视功能的最佳业务水平。提供多种业务(例如：Ethernet、VLAN应用)。通过对网络管理业务的改进从而减低对操作人员技能的要求。采用真正的分散式与用户机-服务器技术，结构可移植，因而能紧随用户网络的扩容要求。由于采用开放的接口，可方便地溶入用户自己的管理平台。IONOSNMS的整体结构如下：注解:EMLfunctionEML功能configuration配置Datacommunicationnetwork数据通信网络fault故障Performance性能Security安全1.1产品概述使用方便IONOSNMS是用于配置、监视与控制SAGEM网络设备的图形化端对端网络管理应用软件。由于配备了全套网络管理工具，操作人员可通过直观的用户图形接口以管理设备，网络链路与服务，即“将你的组织机构在NMS的屏幕上拖卸”。IONOSNMS通用屏幕与你的组织机构相匹配旨在尽快为承运商及其用户提供流畅的网络管理解决方案，IONOSNMS采用了多种最新的计算技术。基于Java的应用软件可提供对不同模型都相同的视觉与感觉，因而在Telco网络管理系统庞大的用户机结构与易于使用的简单用户机接口基础上配置可为顾客网络管理器提供既完整又强有力的综合信息。综合网络视图由于具有“管理域”动态结构，IONOSNMS可向管理人员提供所需的灵活性，从而可根据不同的判别准则对网元分组给出综合视图，例如,根据设备类别或地点、用户虚拟子网、设备、链路或业务的故障状态等。各个用户由于他们的技术层面或管理权限限制，只能根据其授权范围访问有关信息。可移植性在WindowsXP与UNIX环境中，IONOSNMS可在商用工作站上运行，并完全可移植到多种具有不同计算能力的平台上。此外模块化的用户机-服务器结构可(使客户机与服务器)分散在计算机网络中。基于先进技术的IONOSNMS(面向目标的概念、关系数据库、Java端口性能、Web技术、SNMP管理系统、HTTP服务器)可提供模块化与可移植的管理平台及分布式软硬件结构，与适合不同网络规模的最经济的方案。持续性关系数据库驱动的结构保证了系统灵活性与总体性能。MIB持续性是基于数据库管理系统(例如,ORACLE)。1.2数据通信网络IONOSNMS是经以太网IP网络(本地或远程)与某一网元NE的管理口(网关NE)相连。在SDH网络中，管理信息由STM-n帧开销的DCC字节或专用VC-12(在叠加网情况下)承载。NE网关及网络中所有其他网元实现路由功能(RIP或OSPF)。在TDM网络内管理信息是由E1帧TS0专用比特或专用字节承载。1.3被管网络与产品当网络拥有多种SAGEM产品时，IONOSNMS是一个统一的与有效的解决方案：SAGEMADR的SDH系列：FOT155C、ADR155C、ADR2500C、ADR2500eXtra、ADR155e、ADR155CPE、ADR10000。SAGEM...
