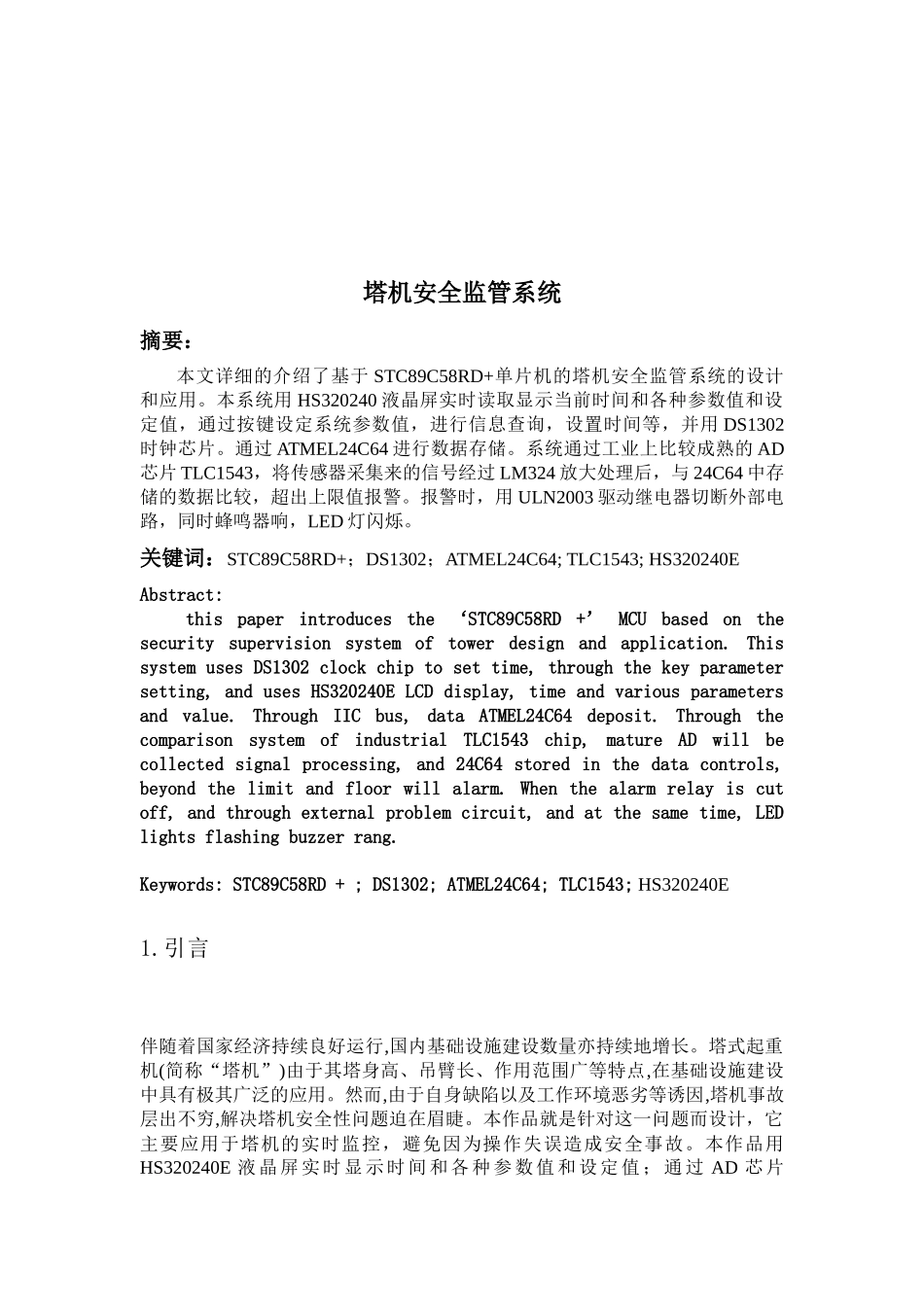

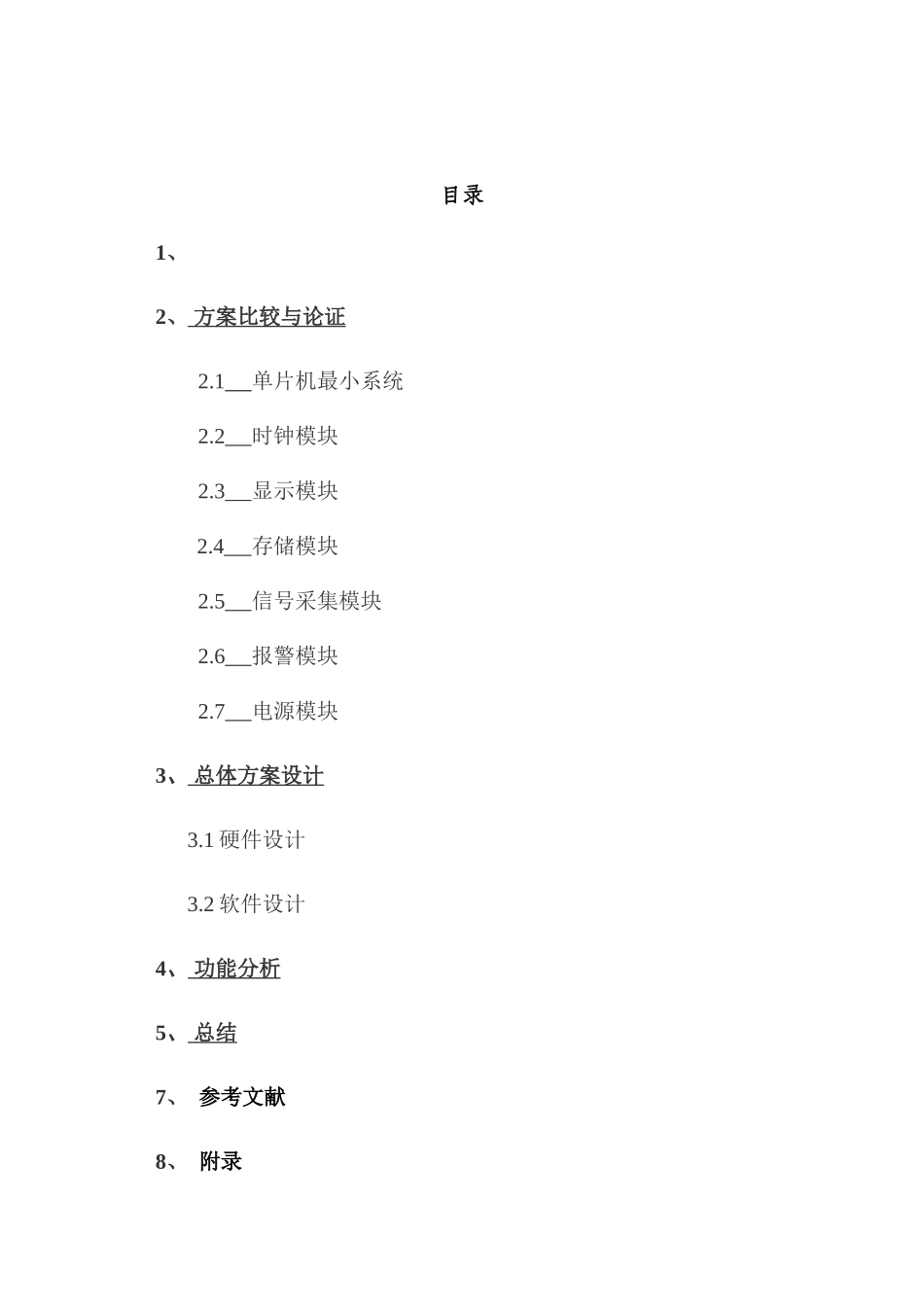

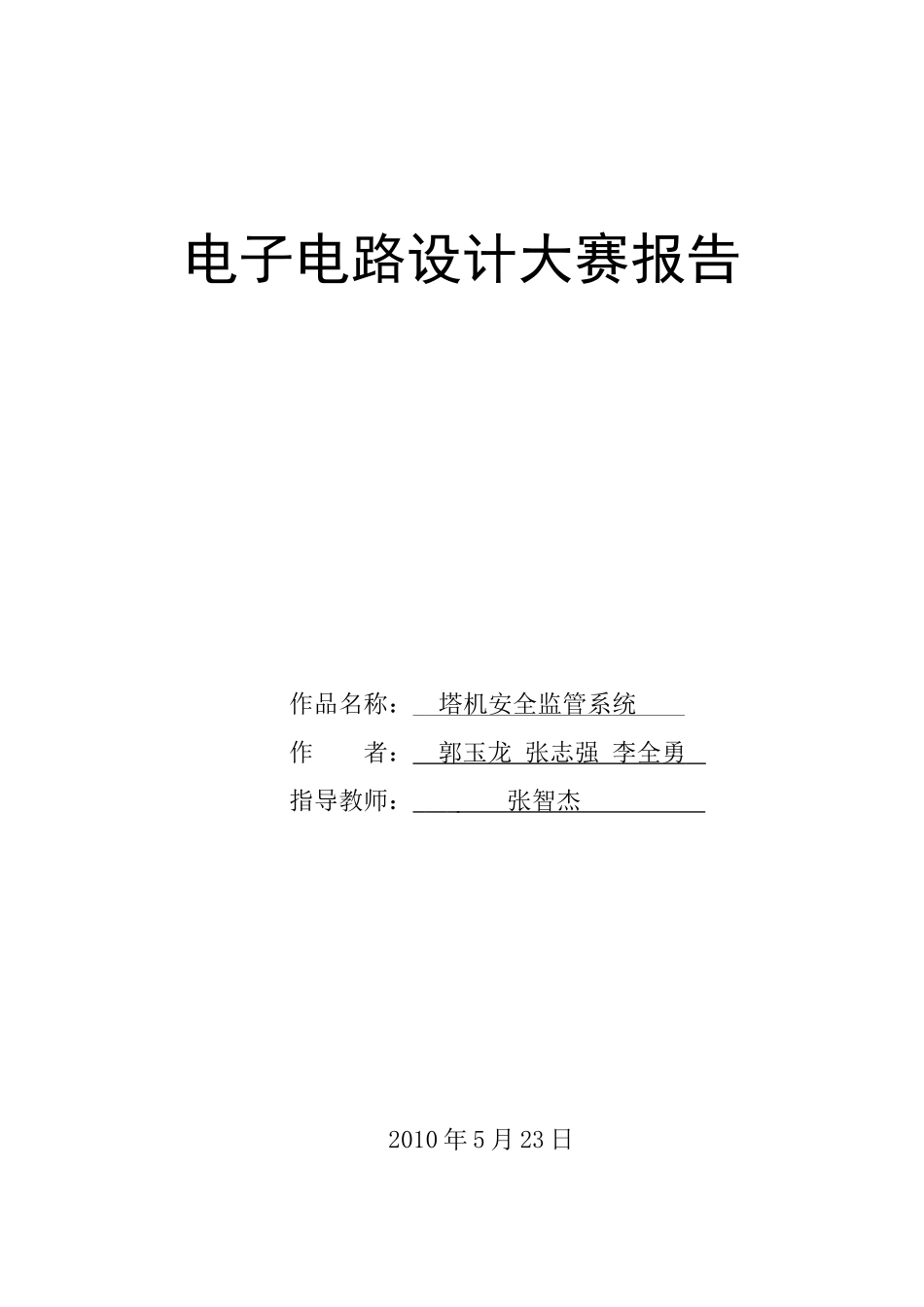

电子电路设计大赛报告作品名称：塔机安全监管系统作者：郭玉龙张志强李全勇指导教师：张智杰2010年5月23日目录1、2、方案比较与论证2.1单片机最小系统2.2时钟模块2.3显示模块2.4存储模块2.5信号采集模块2.6报警模块2.7电源模块3、总体方案设计3.1硬件设计3.2软件设计4、功能分析5、总结7、参考文献8、附录塔机安全监管系统摘要：本文详细的介绍了基于STC89C58RD+单片机的塔机安全监管系统的设计和应用。本系统用HS320240液晶屏实时读取显示当前时间和各种参数值和设定值，通过按键设定系统参数值，进行信息查询，设置时间等，并用DS1302时钟芯片。通过ATMEL24C64进行数据存储。系统通过工业上比较成熟的AD芯片TLC1543，将传感器采集来的信号经过LM324放大处理后，与24C64中存储的数据比较，超出上限值报警。报警时，用ULN2003驱动继电器切断外部电路，同时蜂鸣器响，LED灯闪烁。关键词：STC89C58RD+；DS1302；ATMEL24C64;TLC1543;HS320240EAbstract:thispaperintroducesthe‘STC89C58RD+’MCUbasedonthesecuritysupervisionsystemoftowerdesignandapplication.ThissystemusesDS1302clockchiptosettime,throughthekeyparametersetting,andusesHS320240ELCDdisplay,timeandvariousparametersandvalue.ThroughIICbus,dataATMEL24C64deposit.ThroughthecomparisonsystemofindustrialTLC1543chip,matureADwillbecollectedsignalprocessing,and24C64storedinthedatacontrols,beyondthelimitandfloorwillalarm.Whenthealarmrelayiscutoff,andthroughexternalproblemcircuit,andatthesametime,LEDlightsflashingbuzzerrang.Keywords:STC89C58RD+;DS1302;ATMEL24C64;TLC1543;HS320240E1.引言伴随着国家经济持续良好运行,国内基础设施建设数量亦持续地增长。塔式起重机(简称“塔机”)由于其塔身高、吊臂长、作用范围广等特点,在基础设施建设中具有极其广泛的应用。然而,由于自身缺陷以及工作环境恶劣等诱因,塔机事故层出不穷,解决塔机安全性问题迫在眉睫。本作品就是针对这一问题而设计，它主要应用于塔机的实时监控，避免因为操作失误造成安全事故。本作品用HS320240E液晶屏实时显示时间和各种参数值和设定值；通过AD芯片TLC1543，将传感器采集来的信号经LM324放大处理后，与24C64中存储的上限值比较，超限将声光报警；并能通过按键改变上限值，修改时间，实现报警范围的改变；每次塔机工作的参数（包括主钩重量，主钩高度，回转角度，小车行程）都存储到24C64中，系统自动永久保存最近工况数据和超限值，为正确分析事故原因提供依据，通过按键查询信息；所有参数的设定都设有密码保护，防止随意更改。而且通过参数的整定和系数的设定，可以应用到多种塔机的监控上，实现广泛而且方便的应用。2.方案比较与论证2.1主控芯片选择方案一：AT89S52单片机价格低廉，可反复擦写，但是不能加密，并且FLASH只有8K，不能满足要求。方案二：STC89C58RD+单片机是一款相对较大内存的单片机，内有32K的Flash，16K的EEPROM，能存储较大的程序。它的特点如下：1、加密性强，无法解密；2、超强抗干扰；3、降低单片机时钟对外部电磁辐射；4、超低功耗；5、在系统可编程,无需编程器,可远程升级；综合考虑两种方案的性价比，最终决定采用方案二。2.2时钟模块方案一：时间显示用DS1302时钟芯片。DS1302时钟芯片是一款常用的时钟芯片。实时时钟计数秒,分钟,小时，日，月，周,一年有闰年。随意工业温度范围，—40°C+85°C。占用I/O口少,价格低廉。方案二：用DS12C887时钟模块。此芯片能显示世纪，不用再加外部电路，直接接单片机接口，不用外部加电池，内部电池可掉电工作十年之久。价格较贵。综合考虑两种方案的性价比和I/O口资源，最终决定采用方案一。2.3液晶显示模块方案一：使用HS320240E液晶显示屏。指令功能强：可组合成各种输入、显示、移位方式以满足不同的要求；接口简单方便：可与8位微处理器或微控制器相联；可靠性高：寿命为50,000小时。方案二：使用12864液晶屏，价格低，使用方法简单。综合考虑两种方案的性价比，最终决定采用方案一。2.4数据存储模块方案一：使用ATMEL公司的28C64。24C64是一款8K*...
