湖南某空调安装工程技术标VIP免费

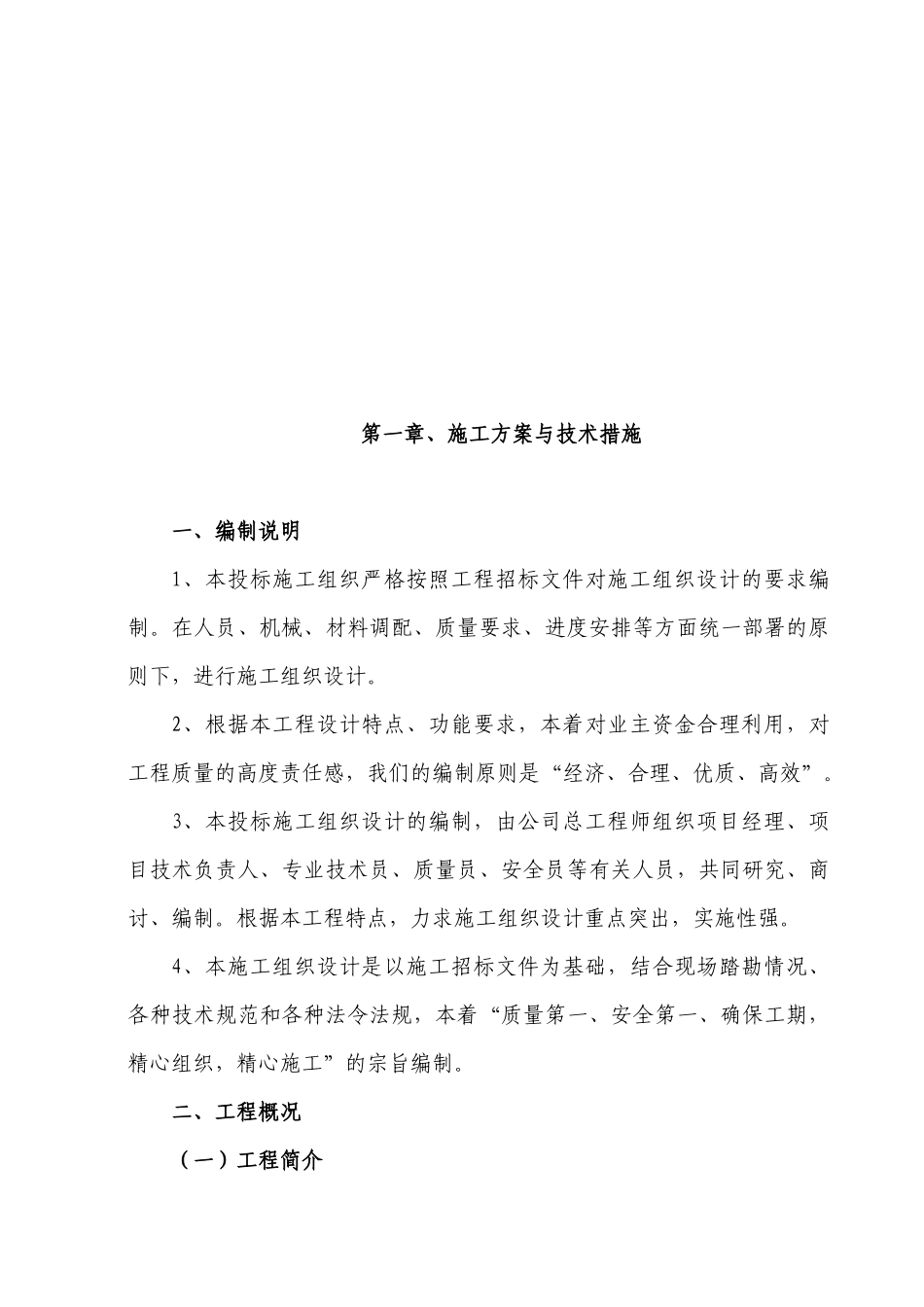

施工组织设计第一章、施工方案与技术措施一、编制说明1、本投标施工组织严格按照工程招标文件对施工组织设计的要求编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，进行施工组织设计。2、根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。3、本投标施工组织设计的编制，由公司总工程师组织项目经理、项目技术负责人、专业技术员、质量员、安全员等有关人员，共同研究、商讨、编制。根据本工程特点，力求施工组织设计重点突出，实施性强。4、本施工组织设计是以施工招标文件为基础，结合现场踏勘情况、各种技术规范和各种法令法规，本着“质量第一、安全第一、确保工期，精心组织，精心施工”的宗旨编制。二、工程概况（一）工程简介本工程名称为为安化县政法大院——公安局办公大楼，位于湖南省益阳市安化县城南区，本工程为办公建筑。该工程总建筑面积为19289.97m2，地下1层，地上15层；建筑总高度：60.65m、建筑结构形式：框架结构。（二）设计范围本大楼中央空调末端部分设计;大楼通风设计;消防排烟系统设计。（三）招标范围1、本大楼中央空调末端部分安装；大楼通风安装；消防排烟系统不计。2、具体内容详见图纸及工程量清单。（四）空调设计计算参数1、室外设计计算参数：1）夏季空调室外计算干球温度：35.1℃；2）夏季空调室外计算湿球温度：28.3℃；3）夏季空调室外日平均干球温度：31.7℃；4）夏季室外计算相对湿度：54%；5）夏季室外大气压力：997.3hPa；6）夏季室外风向：S；7）夏季室外平均风速：2.5m/s；8）冬季空调室外计算温度：-3℃；9）冬季通风室外计算平均温度：5℃；10）冬季采暖室外日平均温度：-1℃；11）冬季室外计算相对湿度：81%；12）冬季室外大气压力：1020.4hPa；13）冬季室外风向：NNW；14）冬季室外平均风速：2.4m/s。2、室内设计参数：房间类型夏季冬季新风量m3/h.p噪声标准dB(A)温度℃相对湿度%温度℃相对湿度%办公室26≤6518＞3030≤50会议室26≤6520＞3030≤50活动场所26≤6520＞3020≤50（五）空调设计技术特点1、空调冷热负荷及冷热源：1）本工程夏季空调计算冷负荷为:1800kW;冬季计算负荷为1200Kw。根据建设方来函要求空调冷热源采用。模块式风冷热泵冷热水机组,选用装机容量制冷量为1820Kw的风冷热泵机组。2）冬季可选配电辅加热器,主机设置于五层屋顶。3）空调末端小空间采用卧式暗装风机盘管承担室内负荷，上送上回或侧送上回风方式。大空间空调末端采用超薄吊顶式空调机接风管送风,气流组织为上送上回。2、水系统：1)空调水系统设计为两管式闭式机械循环,夏季冷冻水与冬季温水使用同一管道系统,楼层水平方向采用异程式布置，供回水温度为7/12°C，热水供回水温度为45/40°C。2)空调循环水泵与风冷热泵机组对应，根据系统负荷分别投入使用，对应水泵也分别投入使用。3)各层回水支干管上设自力式压差控制阀（自动平衡阀），所有末端均设置带温控电动二通阀，便于水路的平衡控制。4)空调系统补充来自自来水，由膨胀水箱补给，膨胀水箱设于屋顶层。5)冷冻水管路凡翻高处均设DN15排气阀一只,返低处设DN25泄水阀一只,图中未标示,视施工现场情况定。6)管路上不允许有汽囊产生。7)冷凝水尽量不拐弯和缩短距离,以便排出畅通,排出点可现场就近调整.坡度大于0.008。3、空调及通风系统：办公、会议室和活动场所：采用卧式暗装风机盘管和薄型吊顶式空调机，侧送风和下送风。4、环保：1）空调机及通风机均选用高效低噪声产品。吊装在楼板下的风柜应设减振支吊架。2）管道设减振吊架，设备进出管设软接管,主机及水泵均设减震设施。风管,水管穿墙处需用柔性材料做减震隔声处理。5、空调系统自动控制：1）空调末端的回水管上设电动二通阀,控制进水量。2）风机盘管设三速开关调节风量大小,并带室温调节器,通过二通阀控制室内温度。3）空调主机设置群控。根据系统负荷制冷制热主机能按节能模式自动选择一台或多台投入运行。同时控制对应空调循环泵投入运行。4）吊装空调风柜均带变频调速器。5）空调机组由控制模块进行自动调节，控制参数包括送风温度...
