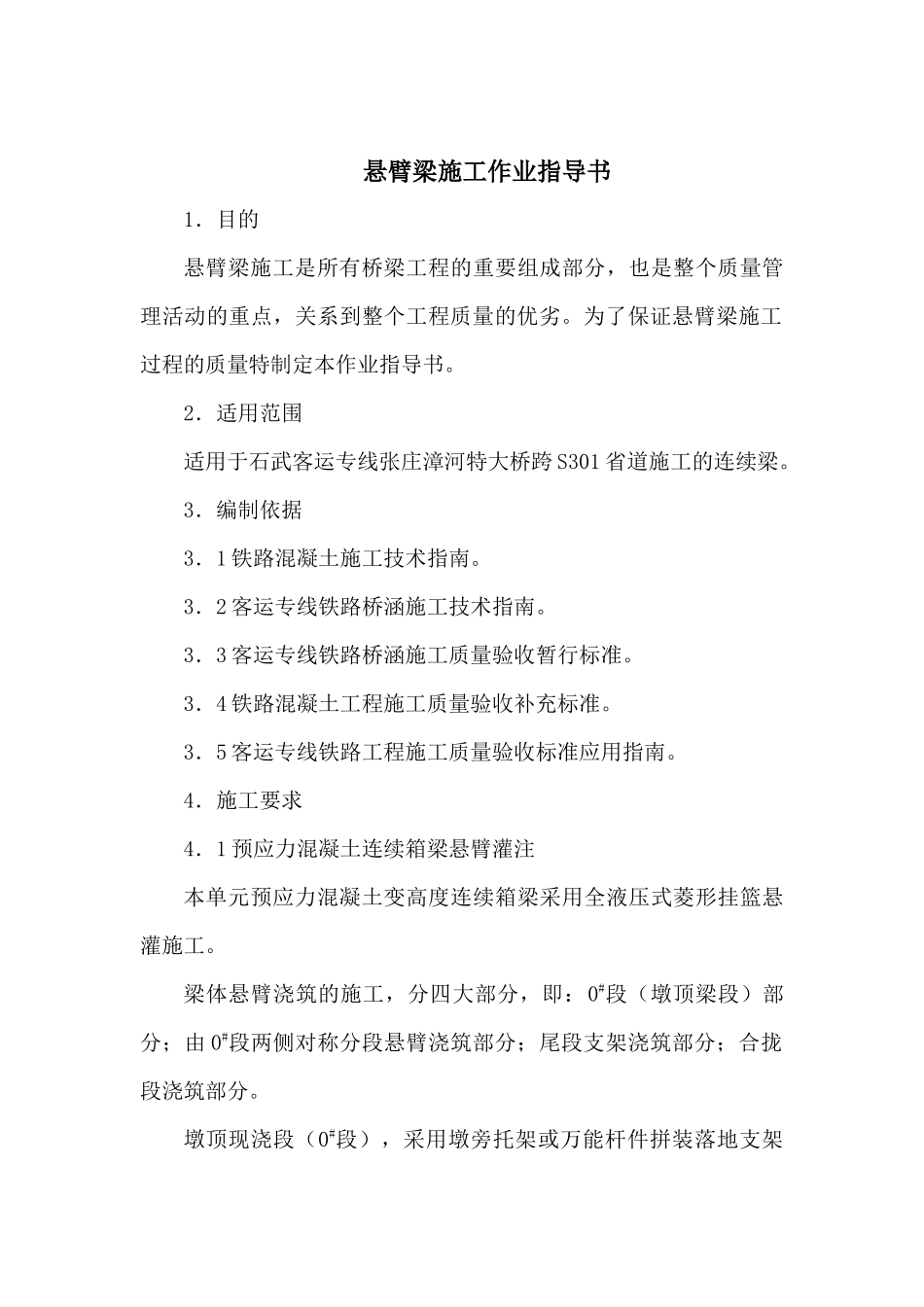

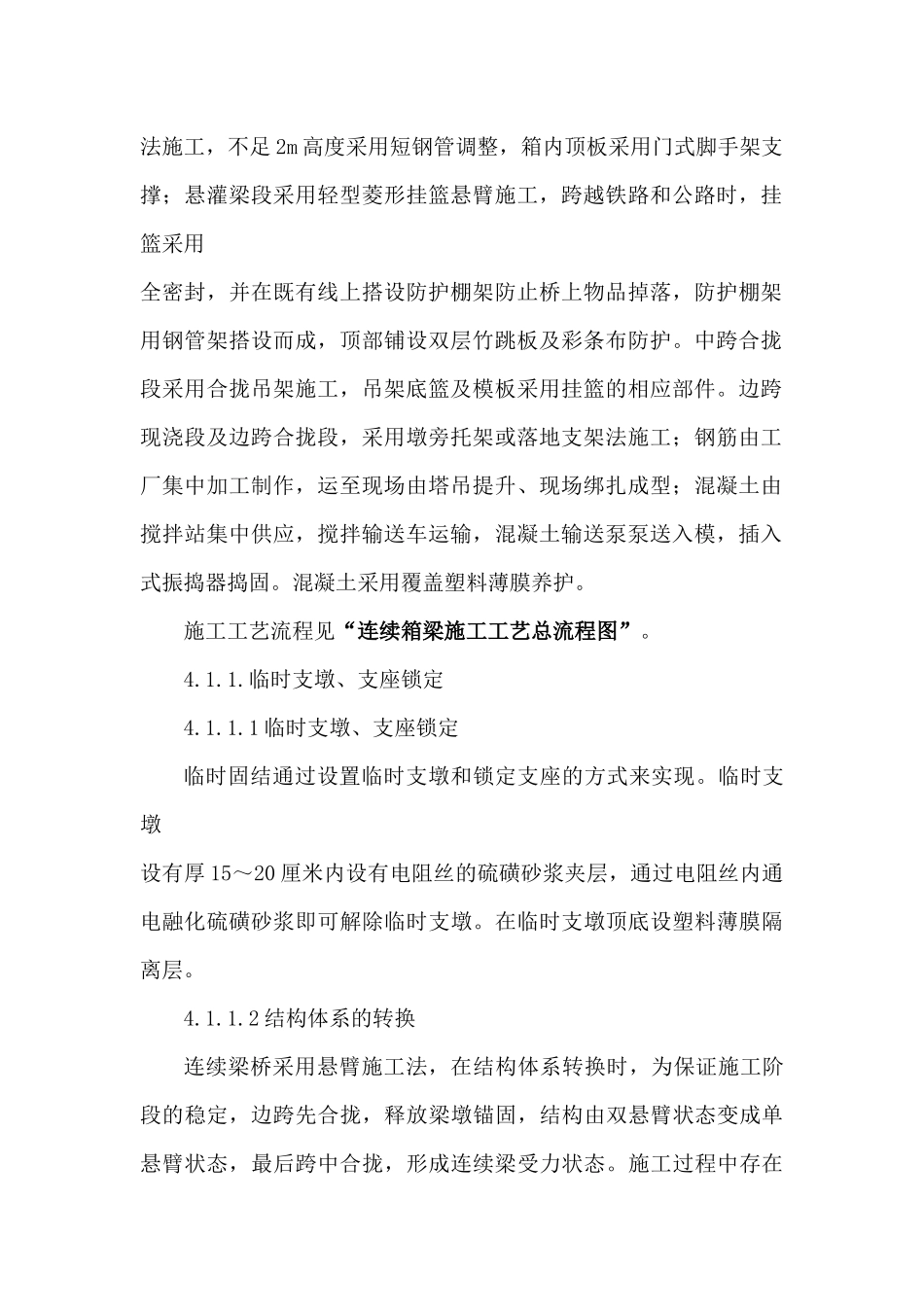

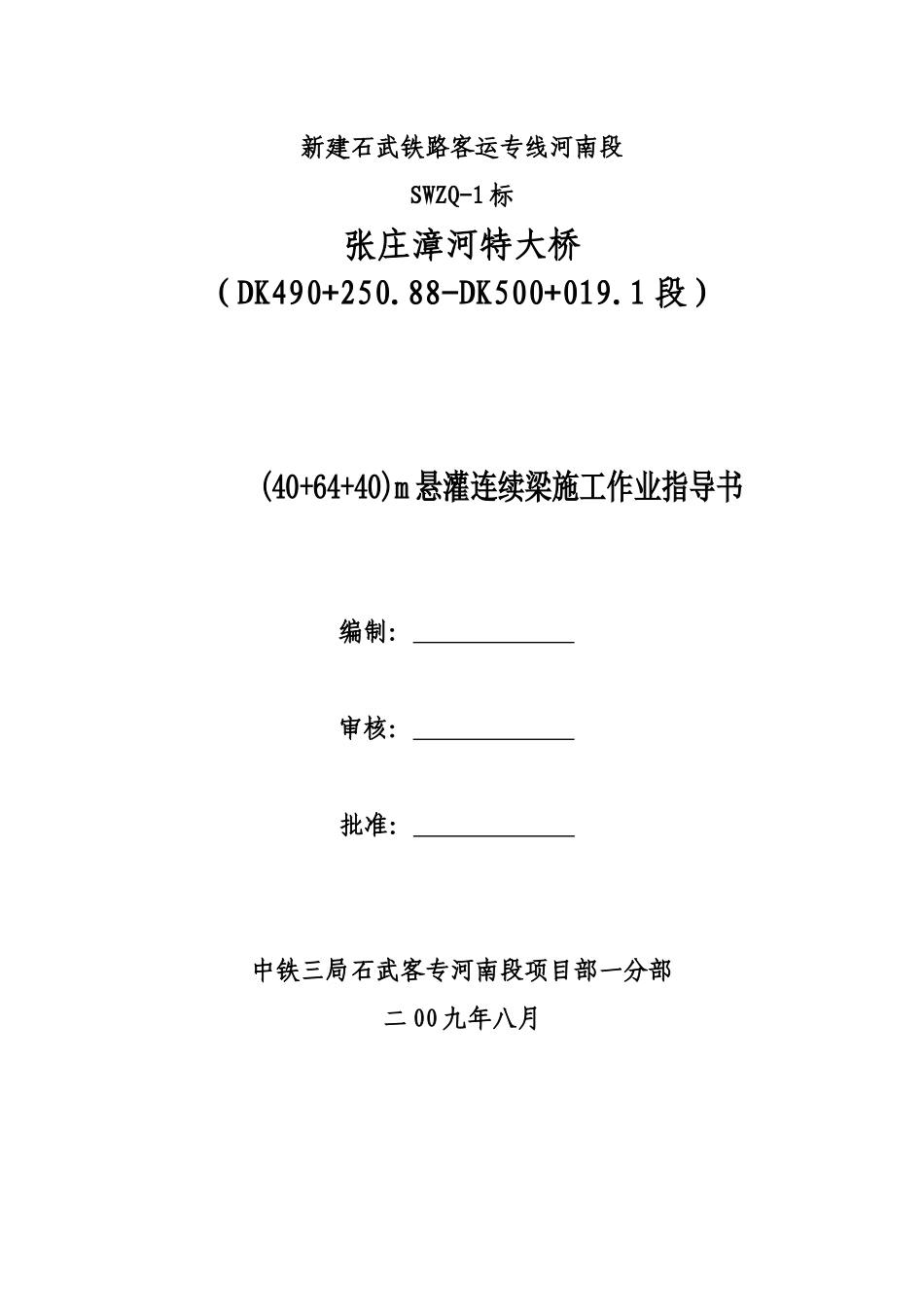

新建石武铁路客运专线河南段SWZQ-1标张庄漳河特大桥（DK490+250.88-DK500+019.1段）(40+64+40)m悬灌连续梁施工作业指导书编制：审核：批准：中铁三局石武客专河南段项目部一分部二00九年八月悬臂梁施工作业指导书1．目的悬臂梁施工是所有桥梁工程的重要组成部分，也是整个质量管理活动的重点，关系到整个工程质量的优劣。为了保证悬臂梁施工过程的质量特制定本作业指导书。2．适用范围适用于石武客运专线张庄漳河特大桥跨S301省道施工的连续梁。3．编制依据3．1铁路混凝土施工技术指南。3．2客运专线铁路桥涵施工技术指南。3．3客运专线铁路桥涵施工质量验收暂行标准。3．4铁路混凝土工程施工质量验收补充标准。3．5客运专线铁路工程施工质量验收标准应用指南。4．施工要求4．1预应力混凝土连续箱梁悬臂灌注本单元预应力混凝土变高度连续箱梁采用全液压式菱形挂篮悬灌施工。梁体悬臂浇筑的施工，分四大部分，即：0#段（墩顶梁段）部分；由0#段两侧对称分段悬臂浇筑部分；尾段支架浇筑部分；合拢段浇筑部分。墩顶现浇段（0#段），采用墩旁托架或万能杆件拼装落地支架法施工，不足2m高度采用短钢管调整，箱内顶板采用门式脚手架支撑；悬灌梁段采用轻型菱形挂篮悬臂施工，跨越铁路和公路时，挂篮采用全密封，并在既有线上搭设防护棚架防止桥上物品掉落，防护棚架用钢管架搭设而成，顶部铺设双层竹跳板及彩条布防护。中跨合拢段采用合拢吊架施工，吊架底篮及模板采用挂篮的相应部件。边跨现浇段及边跨合拢段，采用墩旁托架或落地支架法施工；钢筋由工厂集中加工制作，运至现场由塔吊提升、现场绑扎成型；混凝土由搅拌站集中供应，搅拌输送车运输，混凝土输送泵泵送入模，插入式振捣器捣固。混凝土采用覆盖塑料薄膜养护。施工工艺流程见“连续箱梁施工工艺总流程图”。4.1.1.临时支墩、支座锁定4.1.1.1临时支墩、支座锁定临时固结通过设置临时支墩和锁定支座的方式来实现。临时支墩设有厚15～20厘米内设有电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶底设塑料薄膜隔离层。4.1.1.2结构体系的转换连续梁桥采用悬臂施工法，在结构体系转换时，为保证施工阶段的稳定，边跨先合拢，释放梁墩锚固，结构由双悬臂状态变成单悬臂状态，最后跨中合拢，形成连续梁受力状态。施工过程中存在墩顶现浇段（0#段）施工挂篮拼装边跨合拢段安装钢筋、立模灌注砼、张拉、压浆边跨现浇段施工安装永久支座，浇注临时支座落地支架搭设、预压及调整两悬臂端箱梁安装合拢吊架及底模，临时约束锁定挂篮静载试验循环施工全部悬灌梁段、拆除挂篮边跨支架搭设及预压支架、模板拆除、墩梁固结锁定解除两边Ｔ构临时支座固结，锁定一侧活动永久支座桥面系施工中跨合拢段安装钢筋、立模灌注砼、张拉、压浆安装中跨合拢吊架及底模两悬臂端箱梁临时约束锁定解除一侧箱梁约束锁定拆除临时支座梁的受力结构体系转换，施工时应注意以下几点。4.1.1.2.1结构由双悬臂状态转换成单悬臂受力状态时，梁体某连续箱梁施工工艺总流程图些部位的弯矩方向发生转换。所以在拆除梁墩锚固前，应按设计要求，张拉一部分或全部布置在梁体下部的正弯矩预应力束。对活动支座还需保证解除临时固结后的结构稳定，如需控制和采取措施限制单悬臂梁发生过大纵向水平位移。4.1.1.2.2梁墩临时锚固的放松，应均衡对称进行，确保逐渐均匀地释放。在放松前应测量各梁段高程，在放松过程中，注意各梁段的高程变化，如有异常情况，应立即停止作业，找出原因，以确保施工安全。4.1.1.2.3对转换为超静定结构，需考虑钢束张拉、支座变形、温度变化等因素引起结构的次内力。若按设计要求，需进行内力调整时，应以标高、反力等多因素控制，相互校核。如出入较大时，应分析原因。4.1.1.2.4在结构体系转换中，临时固结解除后，将梁落于正式支座上，并按标高调整支座高度及反力。支座反力的调整，应以标高控制为主，反力作为校核。4.1.2.墩顶现浇段（0#段）施工墩顶现浇梁段（0#段）采用满堂支架法施工，并将0#段混凝土分两次水平分层浇筑，第一次浇注底板及腹板，第二次浇注顶板及翼缘板。工艺流程见“墩顶0#段施工工艺流程...
