汽车空调用冷凝风扇技术标准VIP免费

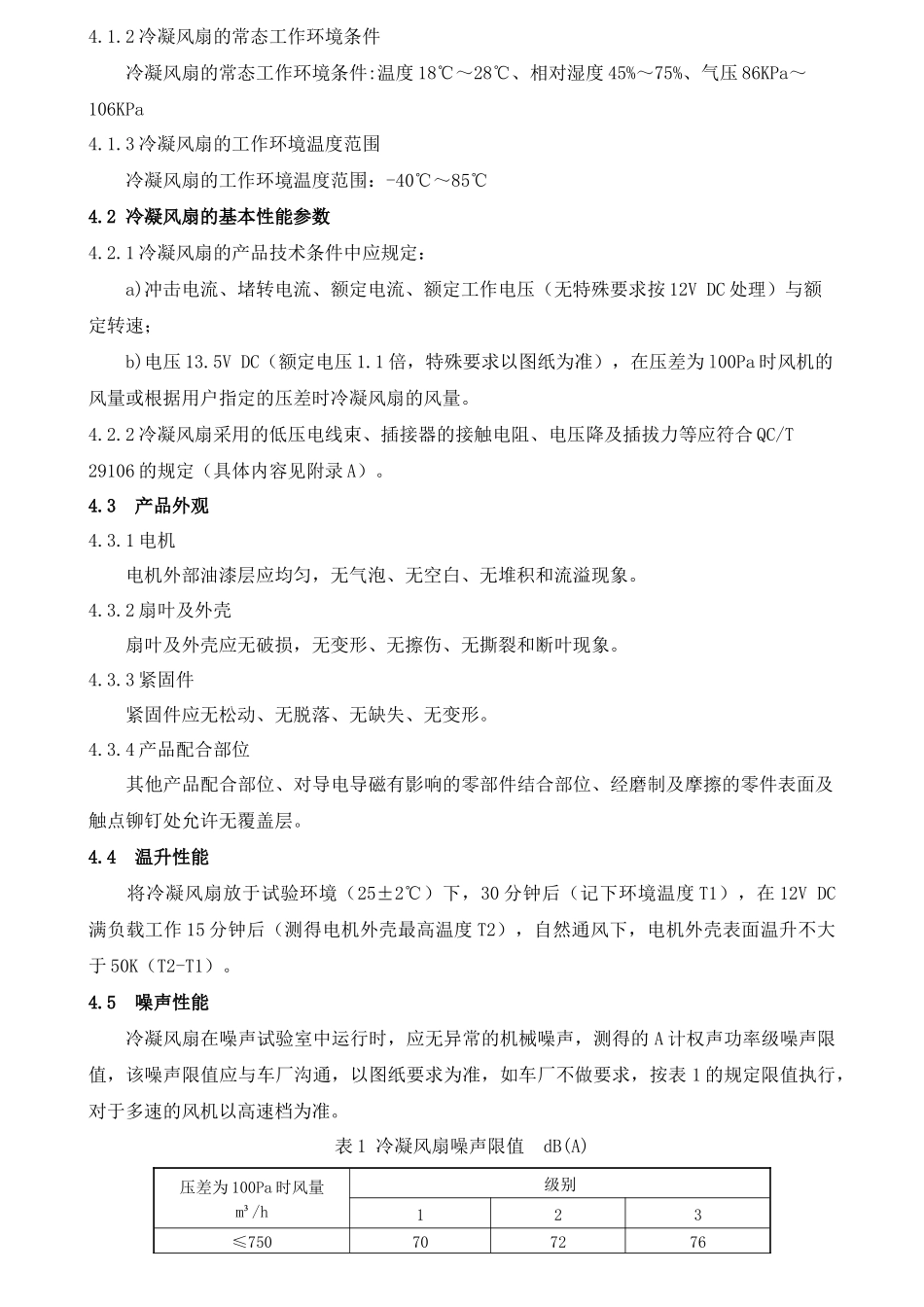

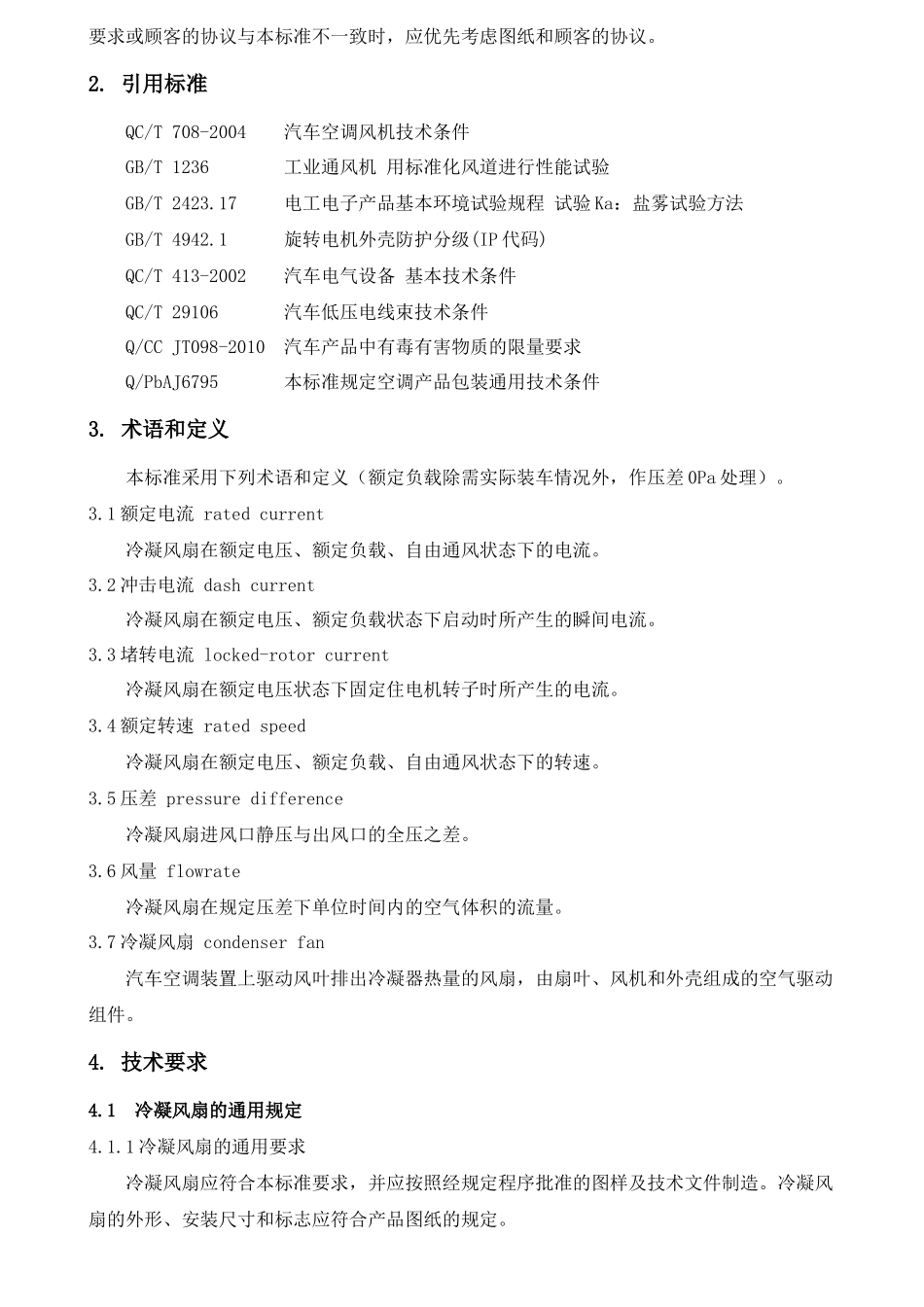

更改状态日期章节更改单编号修改次数更改人备注编制审核批准1.范围本标准规定了汽车空调用冷凝风扇的术语和定义、要求、试验方法、检验规则、标志、包装、贮存等。本标准适用于设计开发的汽车空调用冷凝器风扇（以下称冷凝风扇），如果图纸的技术要求或顾客的协议与本标准不一致时，应优先考虑图纸和顾客的协议。2.引用标准QC/T708-2004汽车空调风机技术条件GB/T1236工业通风机用标准化风道进行性能试验GB/T2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T4942.1旋转电机外壳防护分级(IP代码)QC/T413-2002汽车电气设备基本技术条件QC/T29106汽车低压电线束技术条件Q/CCJT098-2010汽车产品中有毒有害物质的限量要求Q/PbAJ6795本标准规定空调产品包装通用技术条件3.术语和定义本标准采用下列术语和定义（额定负载除需实际装车情况外，作压差0Pa处理）。3.1额定电流ratedcurrent冷凝风扇在额定电压、额定负载、自由通风状态下的电流。3.2冲击电流dashcurrent冷凝风扇在额定电压、额定负载状态下启动时所产生的瞬间电流。3.3堵转电流locked-rotorcurrent冷凝风扇在额定电压状态下固定住电机转子时所产生的电流。3.4额定转速ratedspeed冷凝风扇在额定电压、额定负载、自由通风状态下的转速。3.5压差pressuredifference冷凝风扇进风口静压与出风口的全压之差。3.6风量flowrate冷凝风扇在规定压差下单位时间内的空气体积的流量。3.7冷凝风扇condenserfan汽车空调装置上驱动风叶排出冷凝器热量的风扇，由扇叶、风机和外壳组成的空气驱动组件。4.技术要求4.1冷凝风扇的通用规定4.1.1冷凝风扇的通用要求冷凝风扇应符合本标准要求，并应按照经规定程序批准的图样及技术文件制造。冷凝风扇的外形、安装尺寸和标志应符合产品图纸的规定。4.1.2冷凝风扇的常态工作环境条件冷凝风扇的常态工作环境条件:温度18℃～28℃、相对湿度45%～75%、气压86KPa～106KPa4.1.3冷凝风扇的工作环境温度范围冷凝风扇的工作环境温度范围：-40℃～85℃4.2冷凝风扇的基本性能参数4.2.1冷凝风扇的产品技术条件中应规定：a)冲击电流、堵转电流、额定电流、额定工作电压（无特殊要求按12VDC处理）与额定转速；b)电压13.5VDC（额定电压1.1倍，特殊要求以图纸为准），在压差为l00Pa时风机的风量或根据用户指定的压差时冷凝风扇的风量。4.2.2冷凝风扇采用的低压电线束、插接器的接触电阻、电压降及插拔力等应符合QC/T29106的规定（具体内容见附录A）。4.3产品外观4.3.1电机电机外部油漆层应均匀，无气泡、无空白、无堆积和流溢现象。4.3.2扇叶及外壳扇叶及外壳应无破损，无变形、无擦伤、无撕裂和断叶现象。4.3.3紧固件紧固件应无松动、无脱落、无缺失、无变形。4.3.4产品配合部位其他产品配合部位、对导电导磁有影响的零部件结合部位、经磨制及摩擦的零件表面及触点铆钉处允许无覆盖层。4.4温升性能将冷凝风扇放于试验环境（25±2℃）下，30分钟后（记下环境温度T1），在12VDC满负载工作15分钟后（测得电机外壳最高温度T2），自然通风下，电机外壳表面温升不大于50K（T2-T1）。4.5噪声性能冷凝风扇在噪声试验室中运行时，应无异常的机械噪声，测得的A计权声功率级噪声限值，该噪声限值应与车厂沟通，以图纸要求为准，如车厂不做要求，按表1的规定限值执行，对于多速的风机以高速档为准。表1冷凝风扇噪声限值dB(A)压差为100Pa时风量m³/h级别123≤750707276750~12007276801200~1800768082≤1800788285测量冷凝风扇的A计权声功率级，冷凝风扇应采用弹性安装并在自由通风状态下运行。吸风型冷凝风扇和排风型冷凝风扇噪声试验分别按图1和图2所示进行。图1吸风型冷凝风扇噪声试验示意图图2排风型冷凝风扇噪声试验示意图4.6过电压性能冷凝风扇在24±0.2VDC、压差0Pa状态下，历时一分钟；按OFF，历时九分钟；为一个循环。执行三个循环。试验完成后转速和电流变化量不大于10%。4.7绝缘耐压性能各个互不连接的导电零部件之间及导电零部件对机壳之间应耐受50Hz、550V正弦波形电压历时1min的试验，绝缘不被击穿。在大批量连续生产时，可用电压50Hz、660V，历时1s的试验代替。试验后冷凝风扇应无击穿。4.8温度性能4.8.1低...
