混凝土裂缝防治施工技术VIP专享VIP免费

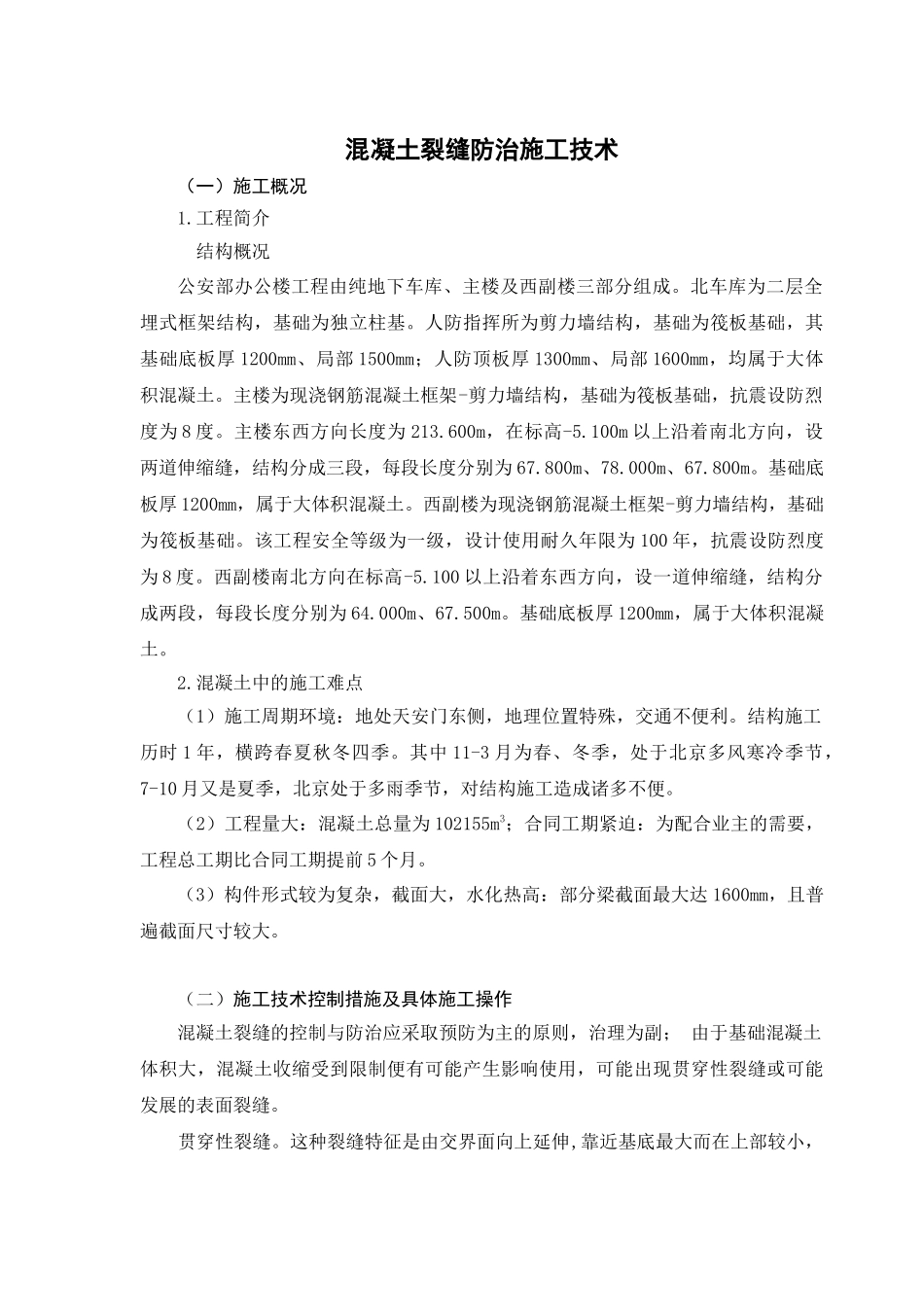

混凝土裂缝防治施工技术（一）施工概况1.工程简介结构概况公安部办公楼工程由纯地下车库、主楼及西副楼三部分组成。北车库为二层全埋式框架结构，基础为独立柱基。人防指挥所为剪力墙结构，基础为筏板基础，其基础底板厚1200mm、局部1500mm；人防顶板厚1300mm、局部1600mm，均属于大体积混凝土。主楼为现浇钢筋混凝土框架-剪力墙结构，基础为筏板基础，抗震设防烈度为8度。主楼东西方向长度为213.600m，在标高-5.100m以上沿着南北方向，设两道伸缩缝，结构分成三段，每段长度分别为67.800m、78.000m、67.800m。基础底板厚1200mm，属于大体积混凝土。西副楼为现浇钢筋混凝土框架-剪力墙结构，基础为筏板基础。该工程安全等级为一级，设计使用耐久年限为100年，抗震设防烈度为8度。西副楼南北方向在标高-5.100以上沿着东西方向，设一道伸缩缝，结构分成两段，每段长度分别为64.000m、67.500m。基础底板厚1200mm，属于大体积混凝土。2.混凝土中的施工难点（1）施工周期环境：地处天安门东侧，地理位置特殊，交通不便利。结构施工历时1年，横跨春夏秋冬四季。其中11-3月为春、冬季，处于北京多风寒冷季节，7-10月又是夏季，北京处于多雨季节，对结构施工造成诸多不便。（2）工程量大：混凝土总量为102155m3；合同工期紧迫：为配合业主的需要，工程总工期比合同工期提前5个月。（3）构件形式较为复杂，截面大，水化热高：部分梁截面最大达1600mm，且普遍截面尺寸较大。（二）施工技术控制措施及具体施工操作混凝土裂缝的控制与防治应采取预防为主的原则，治理为副；由于基础混凝土体积大，混凝土收缩受到限制便有可能产生影响使用，可能出现贯穿性裂缝或可能发展的表面裂缝。贯穿性裂缝。这种裂缝特征是由交界面向上延伸,靠近基底最大而在上部较小，严重的会破坏结构的整体性、耐久性、防水性和稳定性等，影响正常使用,危害严重。其产生的原因是温度应力作用的结果。在混凝土降温阶段，热量逐渐散发，因温度逐渐下降使混凝土体积产生收缩，同时，在硬化过程中因多余水份蒸发及碳化等原因混凝土产生收缩变形，受到地基和结构边界条件的约束(外约束)，不能自由变形，从而产生温度应力(拉应力)，当两种应力叠加超过混凝土的抗拉极限强度时，则在混凝土的底面交界处附近以至混凝土中产生收缩裂缝。表面裂缝。这种裂缝的产生与混凝土的内外温差有密切的关系。大体积混凝土结构，浇筑后水泥的水化热很大，由于混凝土体积大，聚积在内部的水泥水化热不易散发，混凝土的内部温度将显著升高。而混凝土表面则散热较快，这样形成较大的内外温差，使混凝土内部产生压应力，表面产生拉应力。如果在混凝土表面附近存在较大的温度梯度，就会引起较大的表面拉应力，此时混凝土的龄期很短，抗拉强度很低，如果温差产生的表面拉应力，超过此时的混凝土极限抗拉强度，就会在混凝土表面产生表面裂缝。这种裂缝一般产生很早，多呈不规则状态，深度较浅，属表面性质。表面裂缝易产生应力集中，能促使裂缝进一步开展。预防建筑混凝土裂缝采取以下几种措施：（一）选好配合比降低混凝土发热量1．选用水化热低、凝结时间长的水泥，以降低混凝土温度。选择大体积混凝土用的水泥，应当把混凝土的绝热温升和抗拉强度结合起来考虑，因为水化热小的水泥强度发展缓慢，于防止混凝土开裂不利。2．掺加粉煤灰取代一部分水泥以削减水化热产生的高温峰值，同时可改善混凝土的和易性，增加混凝土的粘性减少离析和泌水，且混凝土易于振捣密实易于终饰抹面，延长凝结时间。粉煤灰最大掺量因水泥品种不同而不同，一般可取代10%～30%的水泥，但水泥用量应不少于300kg/m3。3．掺加缓凝减水剂或高效减水剂，以提高强度减少用水量和减少水泥用量，延长混凝土达到最高温度的时间，同时可减少干缩。掺减水剂的混凝土早期温度较低。4．选用最大粒径较大、颗粒形状好且级配良好的粗集料，避免用砂量过多，以减少水泥用量和用水量。5．采用低流动性混凝土，即在施工技术允许的情况下尽可能用低坍落度混凝土（泵送混凝土坍落度一般选择8～18cm），同时，严格控制水灰比，尽量减少单位体积混凝土的用水量。（二）降低混凝土浇筑温度。外界气...
