干式复合膜的生产工艺及性VIP免费

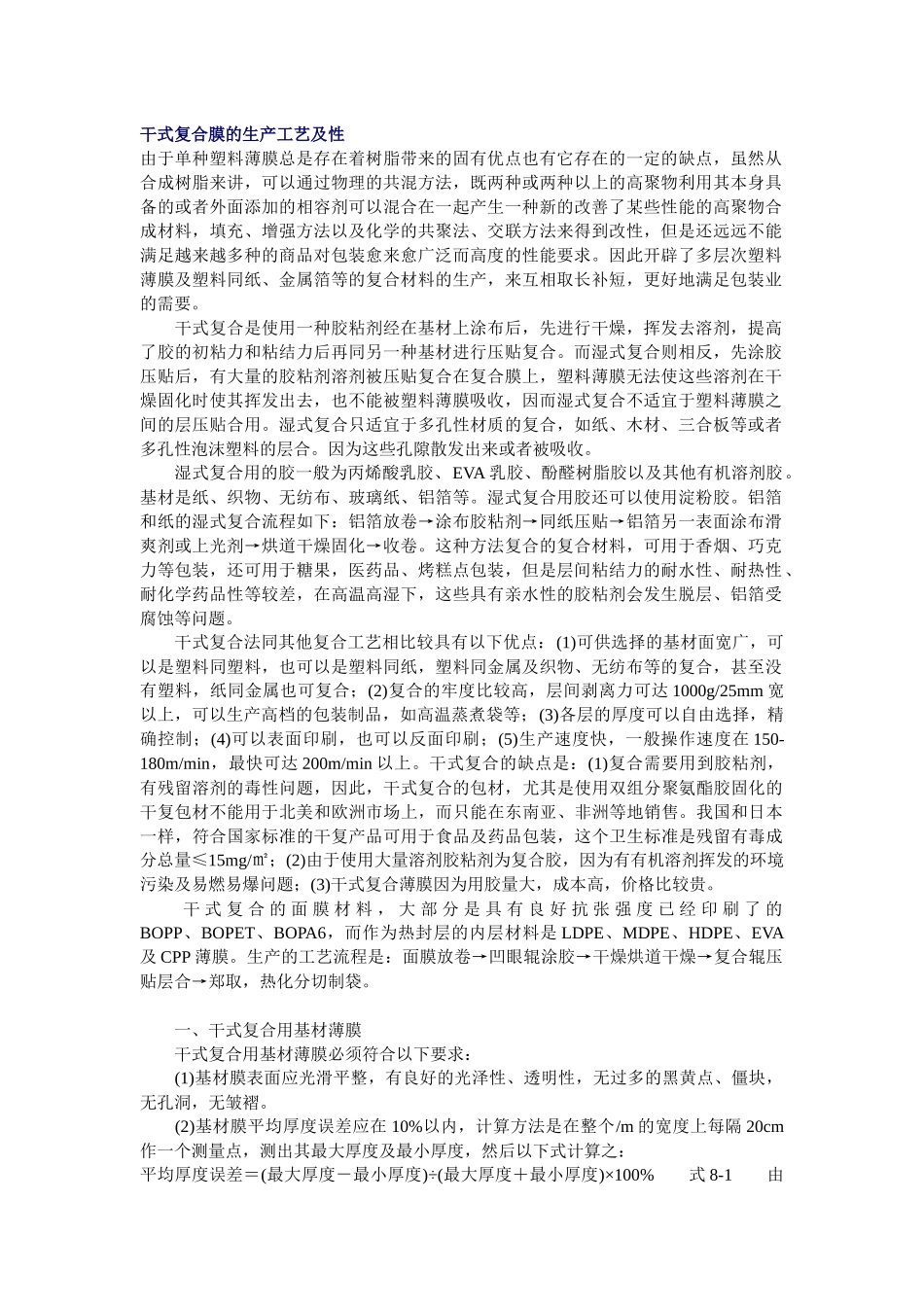

干式复合膜的生产工艺及性由于单种塑料薄膜总是存在着树脂带来的固有优点也有它存在的一定的缺点，虽然从合成树脂来讲，可以通过物理的共混方法，既两种或两种以上的高聚物利用其本身具备的或者外面添加的相容剂可以混合在一起产生一种新的改善了某些性能的高聚物合成材料，填充、增强方法以及化学的共聚法、交联方法来得到改性，但是还远远不能满足越来越多种的商品对包装愈来愈广泛而高度的性能要求。因此开辟了多层次塑料薄膜及塑料同纸、金属箔等的复合材料的生产，来互相取长补短，更好地满足包装业的需要。干式复合是使用一种胶粘剂经在基材上涂布后，先进行干燥，挥发去溶剂，提高了胶的初粘力和粘结力后再同另一种基材进行压贴复合。而湿式复合则相反，先涂胶压贴后，有大量的胶粘剂溶剂被压贴复合在复合膜上，塑料薄膜无法使这些溶剂在干燥固化时使其挥发出去，也不能被塑料薄膜吸收，因而湿式复合不适宜于塑料薄膜之间的层压贴合用。湿式复合只适宜于多孔性材质的复合，如纸、木材、三合板等或者多孔性泡沫塑料的层合。因为这些孔隙散发出来或者被吸收。湿式复合用的胶一般为丙烯酸乳胶、EVA乳胶、酚醛树脂胶以及其他有机溶剂胶。基材是纸、织物、无纺布、玻璃纸、铝箔等。湿式复合用胶还可以使用淀粉胶。铝箔和纸的湿式复合流程如下：铝箔放卷→涂布胶粘剂→同纸压贴→铝箔另一表面涂布滑爽剂或上光剂→烘道干燥固化→收卷。这种方法复合的复合材料，可用于香烟、巧克力等包装，还可用于糖果，医药品、烤糕点包装，但是层间粘结力的耐水性、耐热性、耐化学药品性等较差，在高温高湿下，这些具有亲水性的胶粘剂会发生脱层、铝箔受腐蚀等问题。干式复合法同其他复合工艺相比较具有以下优点：(1)可供选择的基材面宽广，可以是塑料同塑料，也可以是塑料同纸，塑料同金属及织物、无纺布等的复合，甚至没有塑料，纸同金属也可复合；(2)复合的牢度比较高，层间剥离力可达1000g/25mm宽以上，可以生产高档的包装制品，如高温蒸煮袋等；(3)各层的厚度可以自由选择，精确控制；(4)可以表面印刷，也可以反面印刷；(5)生产速度快，一般操作速度在150-180m/min，最快可达200m/min以上。干式复合的缺点是：(1)复合需要用到胶粘剂，有残留溶剂的毒性问题，因此，干式复合的包材，尤其是使用双组分聚氨酯胶固化的干复包材不能用于北美和欧洲市场上，而只能在东南亚、非洲等地销售。我国和日本一样，符合国家标准的干复产品可用于食品及药品包装，这个卫生标准是残留有毒成分总量≤15mg/㎡；(2)由于使用大量溶剂胶粘剂为复合胶，因为有有机溶剂挥发的环境污染及易燃易爆问题；(3)干式复合薄膜因为用胶量大，成本高，价格比较贵。干式复合的面膜材料，大部分是具有良好抗张强度已经印刷了的BOPP、BOPET、BOPA6，而作为热封层的内层材料是LDPE、MDPE、HDPE、EVA及CPP薄膜。生产的工艺流程是：面膜放卷→凹眼辊涂胶→干燥烘道干燥→复合辊压贴层合→郑取，热化分切制袋。一、干式复合用基材薄膜干式复合用基材薄膜必须符合以下要求：(1)基材膜表面应光滑平整，有良好的光泽性、透明性，无过多的黑黄点、僵块，无孔洞，无皱褶。(2)基材膜平均厚度误差应在10%以内，计算方法是在整个/m的宽度上每隔20cm作一个测量点，测出其最大厚度及最小厚度，然后以下式计算之：平均厚度误差＝(最大厚度－最小厚度)÷(最大厚度＋最小厚度)×100%式8-1由于现在使用进口的高档次设备来生产双向拉伸薄膜，生产中使用了走查式β射线测厚仪来测量厚度并自动反馈到厚度控制器来升高或降低厚度调节的热膨胀螺丝，因而双向拉伸膜的平均厚度误差可在2%以内。内封层膜大多为国产机器用吹胀法生产，少数用T型口模流涎法生产，按情况不同厚度的平均误差就相差较大，因而要有统一的起码标准来判断其好坏。10%是起码要求，是指1m宽度，如果薄膜门幅不足1m，则乘上一个系数，如0.8m，则为8%。(3)薄膜厚度的平均误差的分布应均匀，如果分布不均，3000或4000m的长度卷在一个卷筒上，在卷筒表面就会出现凸筋，凸筋处为厚度太大的地方。利用旋转模头就可以把机械口模上的厚度平均误差均匀地分布到整个吹胀薄膜膜泡的圆周上，不会...
