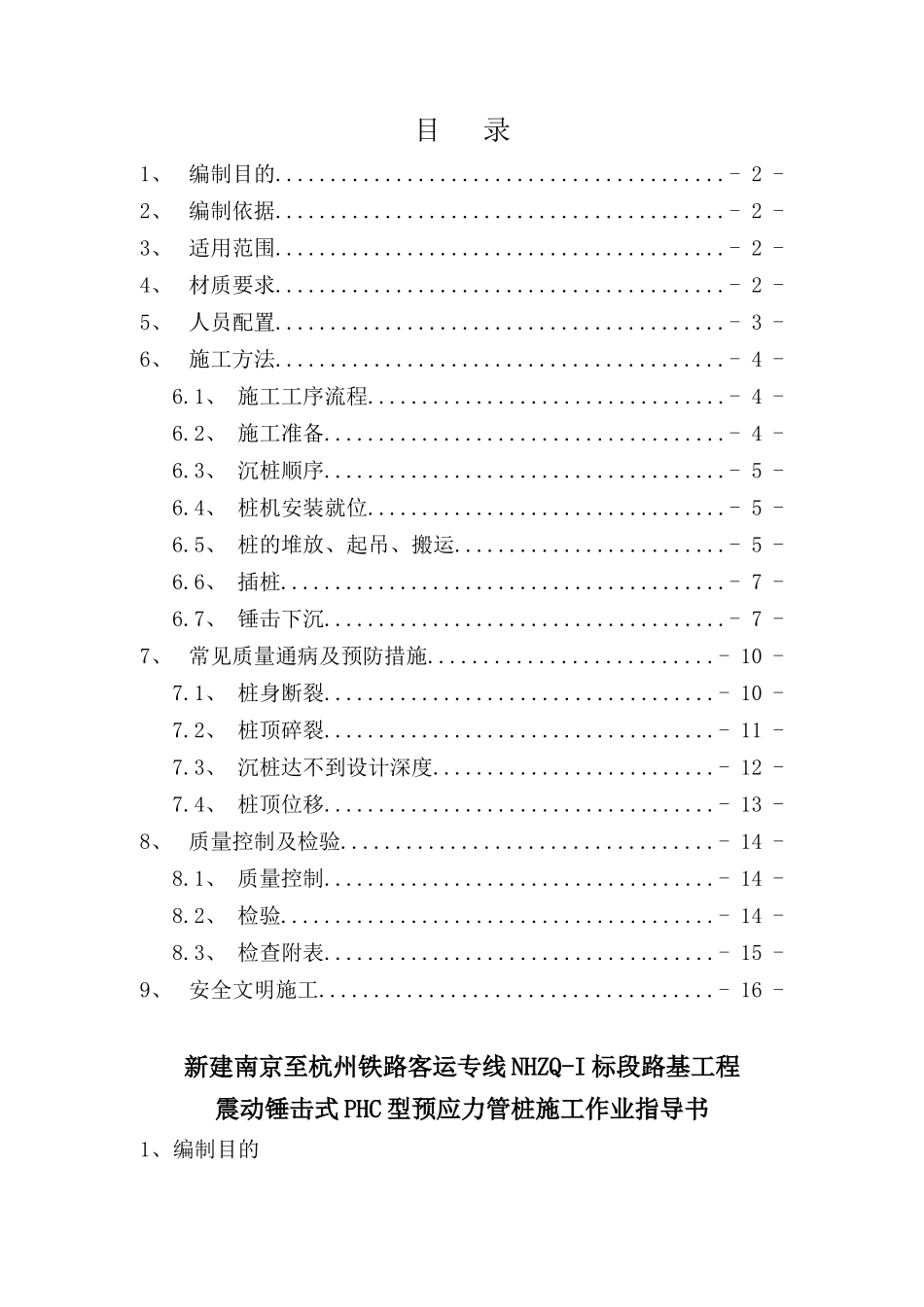

目录1、编制目的.........................................-2-2、编制依据.........................................-2-3、适用范围.........................................-2-4、材质要求.........................................-2-5、人员配置.........................................-3-6、施工方法.........................................-4-6.1、施工工序流程.................................-4-6.2、施工准备.....................................-4-6.3、沉桩顺序.....................................-5-6.4、桩机安装就位.................................-5-6.5、桩的堆放、起吊、搬运.........................-5-6.6、插桩.........................................-7-6.7、锤击下沉.....................................-7-7、常见质量通病及预防措施..........................-10-7.1、桩身断裂....................................-10-7.2、桩顶碎裂....................................-11-7.3、沉桩达不到设计深度..........................-12-7.4、桩顶位移....................................-13-8、质量控制及检验..................................-14-8.1、质量控制....................................-14-8.2、检验........................................-14-8.3、检查附表....................................-15-9、安全文明施工....................................-16-新建南京至杭州铁路客运专线NHZQ-I标段路基工程震动锤击式PHC型预应力管桩施工作业指导书1、编制目的明确震动锤击式PC型预应力管桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范PHC型预应力管桩作业施工。2、编制依据2.1、宁杭铁路客运专线施工图及设计交底等设计文件；2.2、《客运专线铁路路基工程施工质量验收标准》（铁建设[2005]160号）；2.3、《客运专线铁路路基工程施工技术指南》（TZ212－2005）；2.4、《铁路工程施工安全技术规程》（TB10401－2003）；2.5、国家、地方、行业颁布的其它有关文件资料；2.6、现场施工技术调查和我单位的现有施工技术水平和资源。3、适用范围适用于宁杭铁路客运专线Ⅰ标段路基工程震动锤击式PHC型预应力管桩地基处理施工。4、材质要求4.1、钢筋混凝土桩和预应力混凝土桩现场制作应符合下列规定：4.1.1、混凝土材料、拌制、浇筑、张拉等应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）和现行《铁路桥涵施工规范》（TB10203）的有关规定,及设计要求。4.1.2、桩身混凝土应连续浇筑，不得中断，并应填写制桩记录。桩身混凝土应达到吊运要求的强度，且不低于设计强度的70%后方可吊运，达到设计强度后方可使用。桩的钢筋或预应力筋的技术标准、加工、接头和安装，应符合现行《铁路混凝土与砌体工程施工规范》（TB10210）的有关规定和设计图要求。4.1.3、桩的主筋宜采用整根钢筋，当须接长时，应采用对接焊接箍筋或螺旋筋必须箍紧主筋，钢筋的保护层厚度应满足设计要求。4.2、当外购预应力混凝土管桩时，管桩进场后，应按照《先张法预应力砼管桩》（GB13476-1999）的国家标准或各地区的地方标准对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以及桩身上的材料标识等按规范进行验收，在每根桩平整夯实场地及道路加固测定桩位打桩机就位移桩架对位桩身检查验收预制桩进场上用油漆画出长度标志，并审查产品合格证明文件，把好材料进场验收关。根据设计及施工规范要求等级将不符合要求的管桩清退出场。4.3、正式施工前必须先打试验桩，其数量不少于2根，以检验管桩施工工艺、机械性能及质量控制，核对地质资料、桩长和贯入度，确定工艺参数，并报监理确认。5、人员配置作业工地人员配置按照架子队要求配置。序号工种人员工作职责1现场施工负责人1负责现场施工组织2现场技术负责人1负责现场的施工技术工作3桩机操作手2负责桩机操作4吊车司机1负责现场倒运管桩5安全员1全面负责施工中的安全6质检员1全面负责施工中的质量7试验人员2负责现场的试验工作8测量2全面负责施工中...
