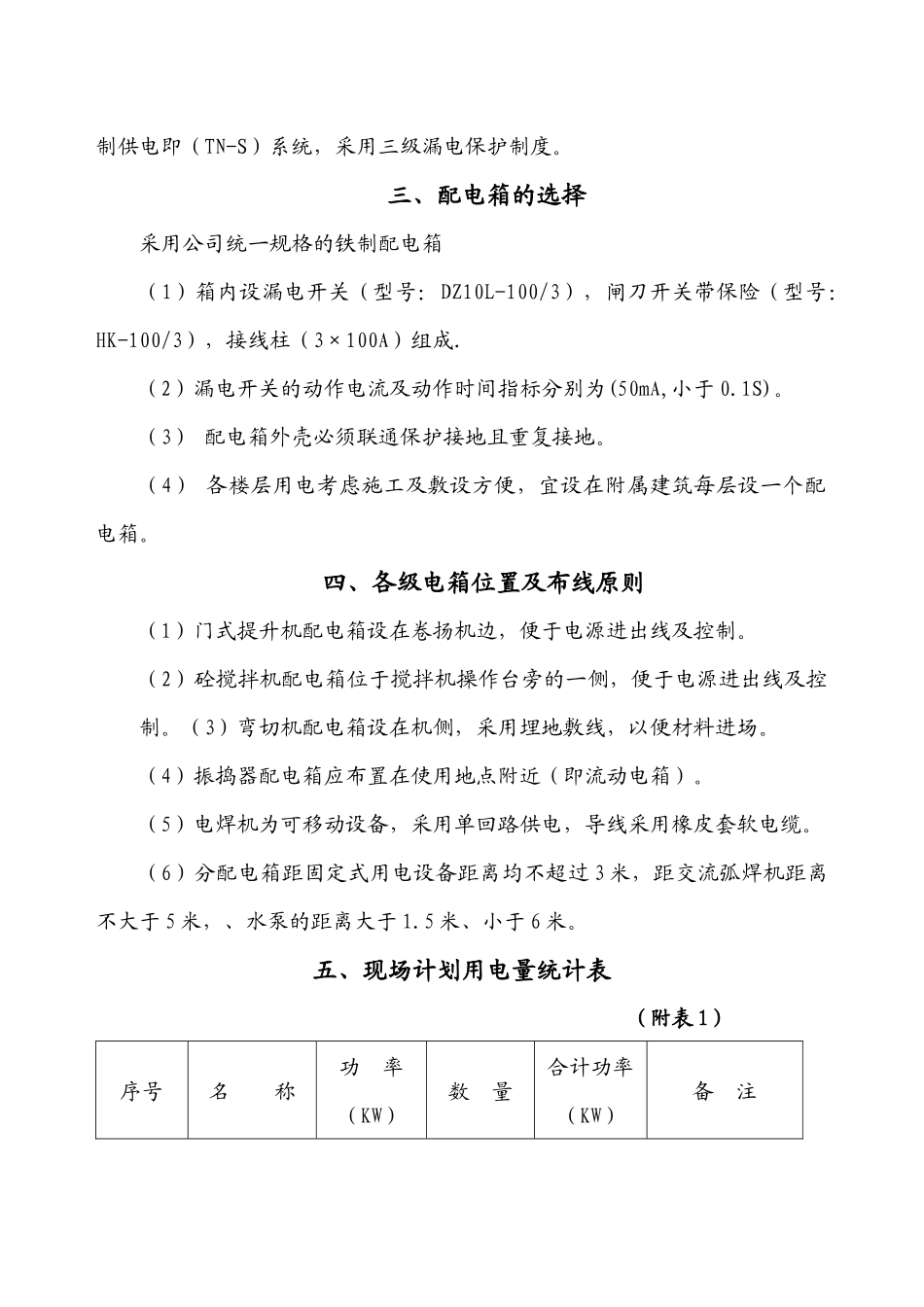

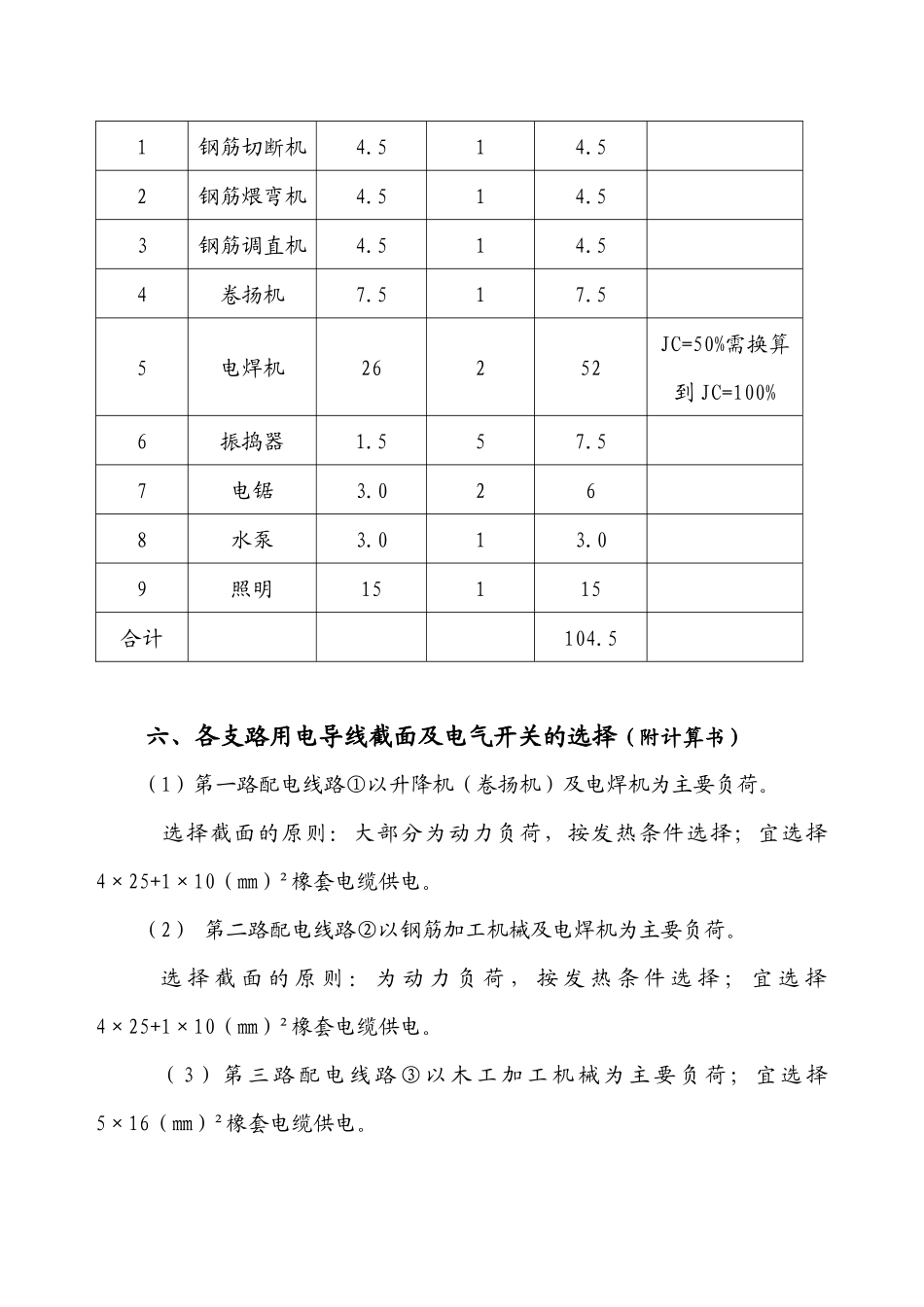

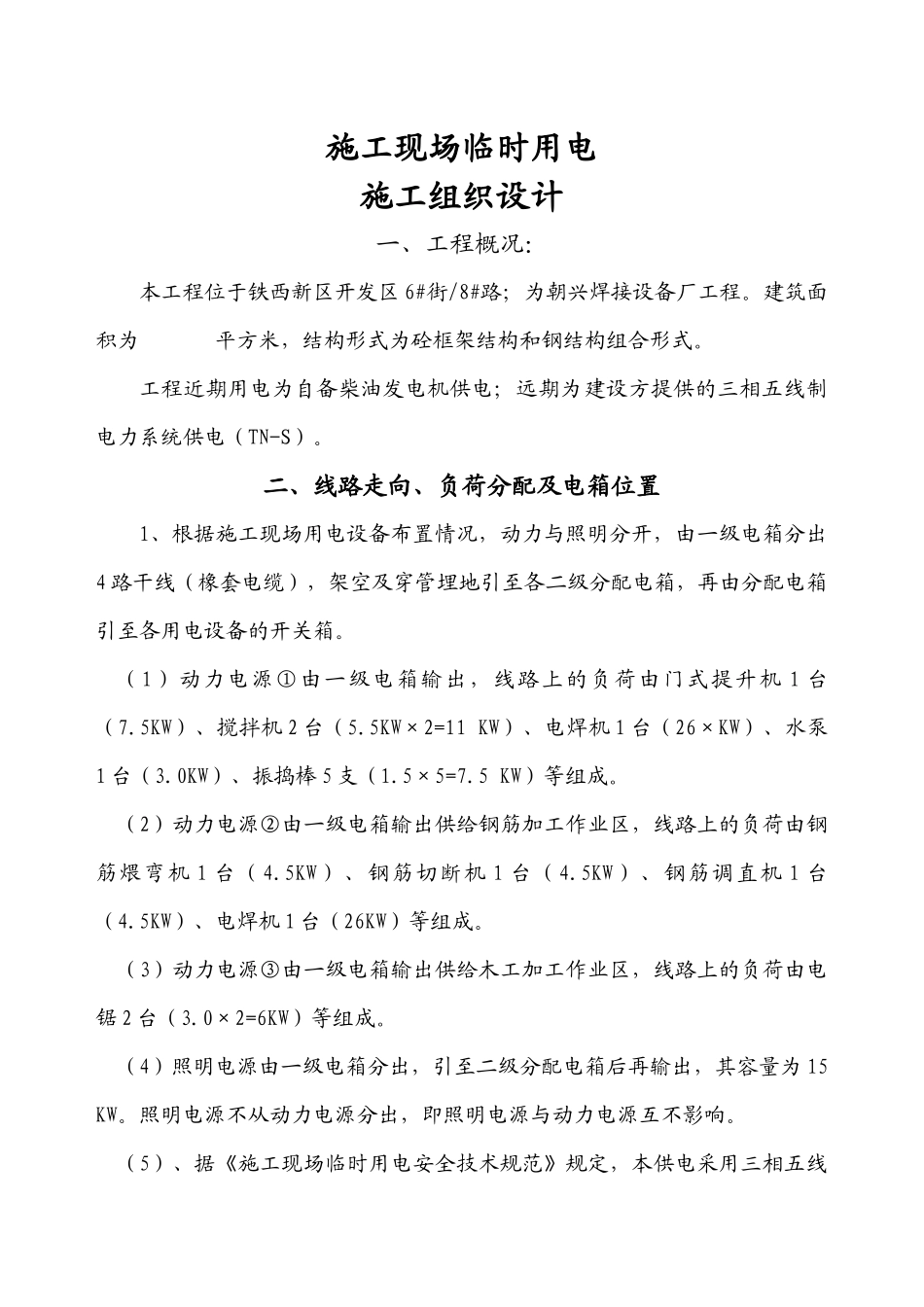

施工现场临时用电施工组织设计一、工程概况：本工程位于铁西新区开发区6#街/8#路；为朝兴焊接设备厂工程。建筑面积为平方米，结构形式为砼框架结构和钢结构组合形式。工程近期用电为自备柴油发电机供电；远期为建设方提供的三相五线制电力系统供电（TN-S）。二、线路走向、负荷分配及电箱位置1、根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出4路干线（橡套电缆），架空及穿管埋地引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。（1）动力电源①由一级电箱输出，线路上的负荷由门式提升机1台（7.5KW）、搅拌机2台（5.5KW×2=11KW）、电焊机1台（26×KW）、水泵1台（3.0KW）、振捣棒5支（1.5×5=7.5KW）等组成。（2）动力电源②由一级电箱输出供给钢筋加工作业区，线路上的负荷由钢筋煨弯机1台（4.5KW）、钢筋切断机1台（4.5KW）、钢筋调直机1台（4.5KW）、电焊机1台（26KW）等组成。（3）动力电源③由一级电箱输出供给木工加工作业区，线路上的负荷由电锯2台（3.0×2=6KW）等组成。（4）照明电源由一级电箱分出，引至二级分配电箱后再输出，其容量为15KW。照明电源不从动力电源分出，即照明电源与动力电源互不影响。（5）、据《施工现场临时用电安全技术规范》规定，本供电采用三相五线制供电即（TN-S）系统，采用三级漏电保护制度。三、配电箱的选择采用公司统一规格的铁制配电箱（1）箱内设漏电开关（型号：DZ10L-100/3），闸刀开关带保险（型号：HK-100/3），接线柱（3×100A）组成.（2）漏电开关的动作电流及动作时间指标分别为(50mA,小于0.1S)。（3）配电箱外壳必须联通保护接地且重复接地。（4）各楼层用电考虑施工及敷设方便，宜设在附属建筑每层设一个配电箱。四、各级电箱位置及布线原则（1）门式提升机配电箱设在卷扬机边，便于电源进出线及控制。（2）砼搅拌机配电箱位于搅拌机操作台旁的一侧，便于电源进出线及控制。（3）弯切机配电箱设在机侧，采用埋地敷线，以便材料进场。（4）振捣器配电箱应布置在使用地点附近（即流动电箱）。（5）电焊机为可移动设备，采用单回路供电，导线采用橡皮套软电缆。（6）分配电箱距固定式用电设备距离均不超过3米，距交流弧焊机距离不大于5米，、水泵的距离大于1.5米、小于6米。五、现场计划用电量统计表（附表1）序号名称功率（KW）数量合计功率（KW）备注1钢筋切断机4.514.52钢筋煨弯机4.514.53钢筋调直机4.514.54卷扬机7.517.55电焊机26252JC=50%需换算到JC=100%6振捣器1.557.57电锯3.0268水泵3.013.09照明15115合计104.5六、各支路用电导线截面及电气开关的选择（附计算书）（1）第一路配电线路①以升降机（卷扬机）及电焊机为主要负荷。选择截面的原则：大部分为动力负荷，按发热条件选择；宜选择4×25+1×10（㎜）²橡套电缆供电。（2）第二路配电线路②以钢筋加工机械及电焊机为主要负荷。选择截面的原则：为动力负荷，按发热条件选择；宜选择4×25+1×10（㎜）²橡套电缆供电。（3）第三路配电线路③以木工加工机械为主要负荷；宜选择5×16（㎜）²橡套电缆供电。（4）第四路配电线路④以生活区用电为主要负荷；宜选择5×10（㎜）²橡套电缆供电。（5）三级电箱至电机开关及开关至电机的导线和开关选择A、导线5KW以下机械使用2.5mm2以上的5芯电缆套管埋地或架空敷设。5KW-12KW机械使用4mm2以上的5芯电缆套管埋地或架空敷设。B、开关吊笼、搅拌机、水泵使用控制电箱按钮开关（控制箱中的交流接触器根据电机功率而定，且不能和开关放在一起）。木工机械使用密封式开关（禁止使用倒顺及闸刀开关）。钢筋切铁、拉铁、弯曲机使用倒顺开关（防水、防尘型）。电焊机、砂轮机使用闸刀开关。（6）选择照明线路的导线截面及照明箱内各电气开关室内照明导线截面为：BV-500V—2.5（㎜）²、BV-500V—4（㎜）²导线穿管敷设。其架设高度大于或等于2.5（m）。施工照明及生活照明：采用线径大于或等于2.5mm2的两芯护套线。一级漏电总开关：三极漏电开关（DZ16L-60/3）。单相闸刀开关：二极闸刀开关2*30（A）。二级漏电保护器：二极漏电开关（DZ15L-40/1），其额定漏电动作电流≤30mA,额定动作时间<0.1S。三级漏...
