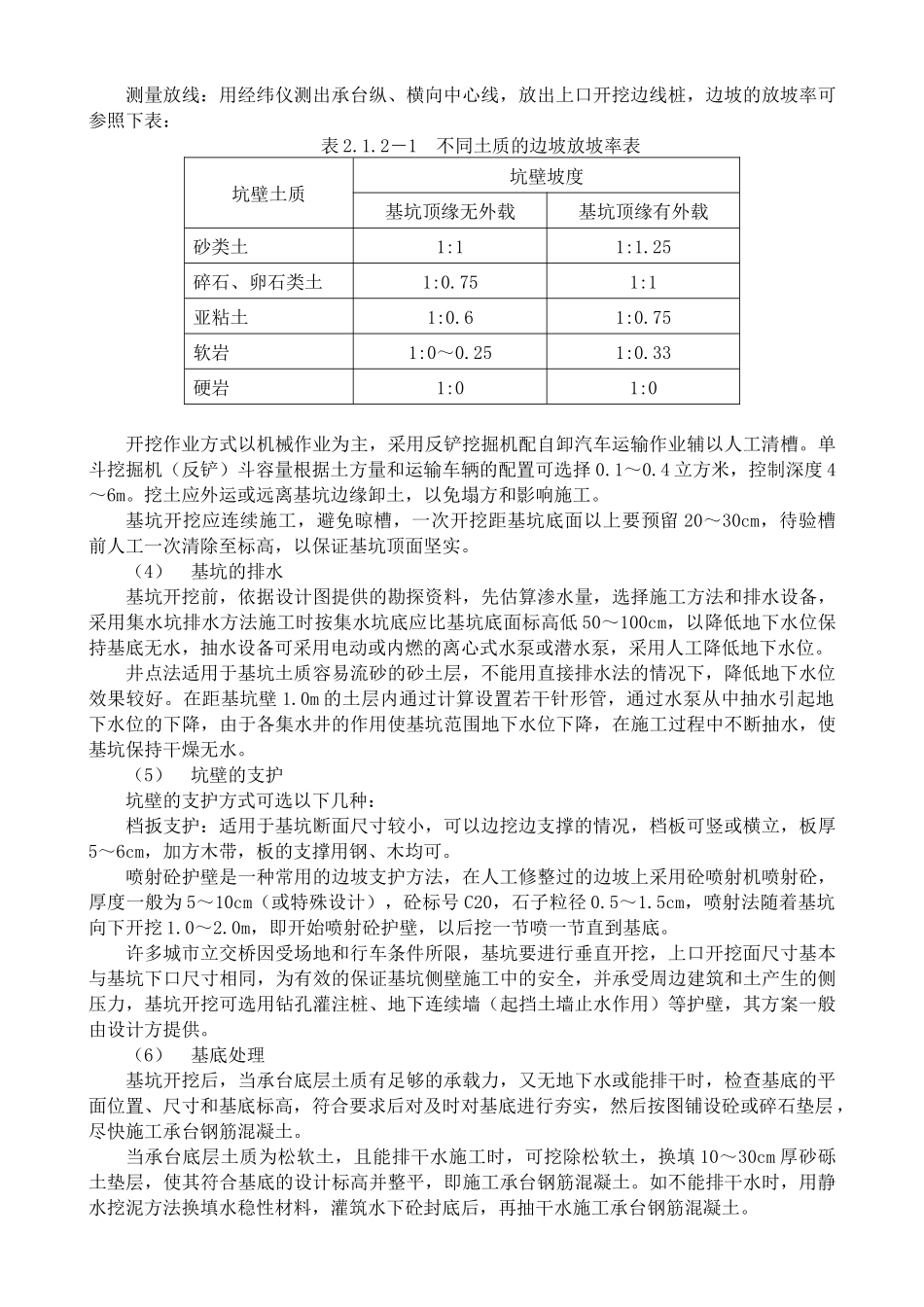

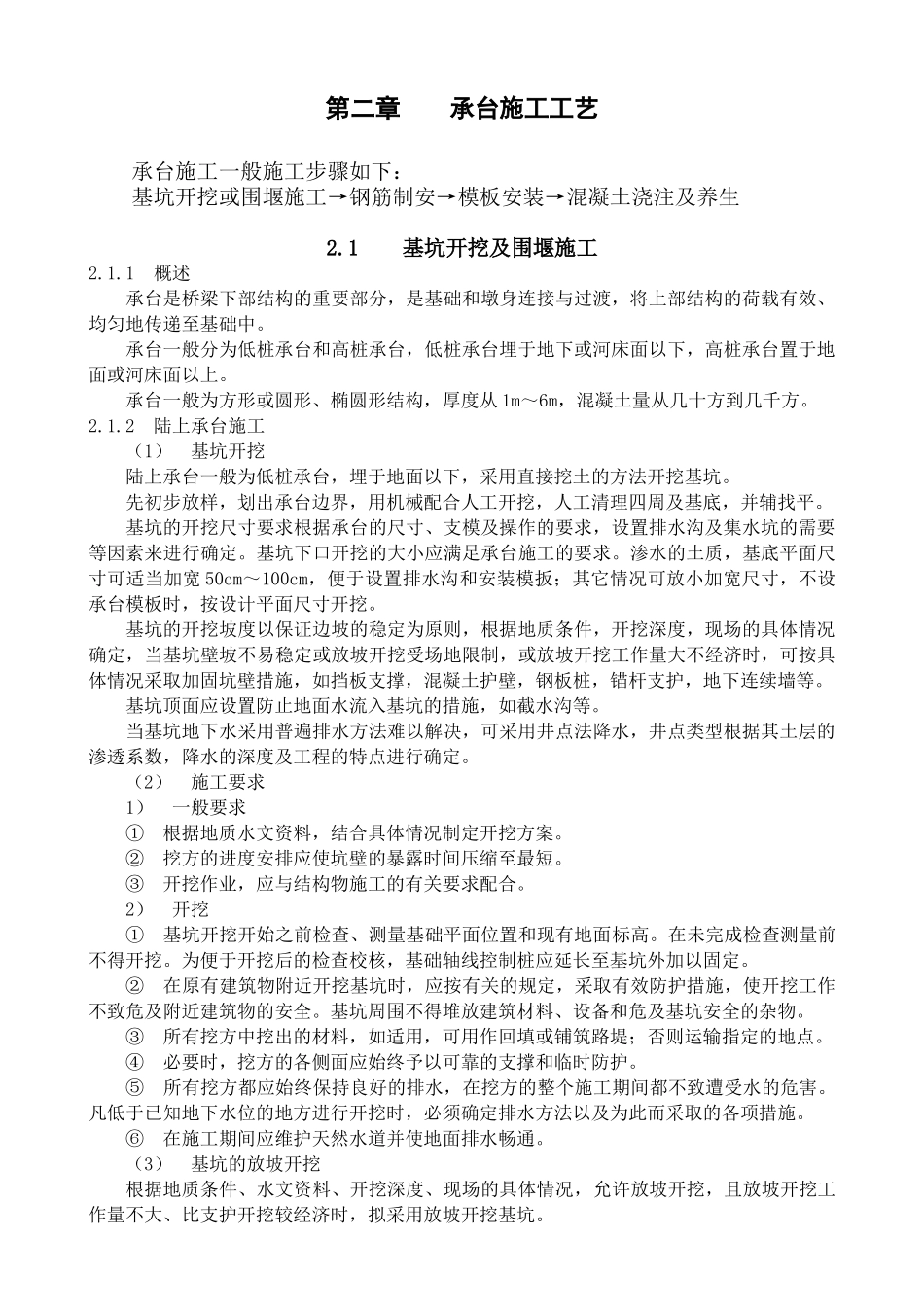

第二章承台施工工艺承台施工一般施工步骤如下：基坑开挖或围堰施工→钢筋制安→模板安装→混凝土浇注及养生2.1基坑开挖及围堰施工2.1.1概述承台是桥梁下部结构的重要部分，是基础和墩身连接与过渡，将上部结构的荷载有效、均匀地传递至基础中。承台一般分为低桩承台和高桩承台，低桩承台埋于地下或河床面以下，高桩承台置于地面或河床面以上。承台一般为方形或圆形、椭圆形结构，厚度从1m～6m，混凝土量从几十方到几千方。2.1.2陆上承台施工（1）基坑开挖陆上承台一般为低桩承台，埋于地面以下，采用直接挖土的方法开挖基坑。先初步放样，划出承台边界，用机械配合人工开挖，人工清理四周及基底，并辅找平。基坑的开挖尺寸要求根据承台的尺寸、支模及操作的要求，设置排水沟及集水坑的需要等因素来进行确定。基坑下口开挖的大小应满足承台施工的要求。渗水的土质，基底平面尺寸可适当加宽50cm～100cm，便于设置排水沟和安装模扳；其它情况可放小加宽尺寸，不设承台模板时，按设计平面尺寸开挖。基坑的开挖坡度以保证边坡的稳定为原则，根据地质条件，开挖深度，现场的具体情况确定，当基坑壁坡不易稳定或放坡开挖受场地限制，或放坡开挖工作量大不经济时，可按具体情况采取加固坑壁措施，如挡板支撑，混凝土护壁，钢板桩，锚杆支护，地下连续墙等。基坑顶面应设置防止地面水流入基坑的措施，如截水沟等。当基坑地下水采用普遍排水方法难以解决，可采用井点法降水，井点类型根据其土层的渗透系数，降水的深度及工程的特点进行确定。（2）施工要求1）一般要求①根据地质水文资料，结合具体情况制定开挖方案。②挖方的进度安排应使坑壁的暴露时间压缩至最短。③开挖作业，应与结构物施工的有关要求配合。2）开挖①基坑开挖开始之前检查、测量基础平面位置和现有地面标高。在未完成检查测量前不得开挖。为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。②在原有建筑物附近开挖基坑时，应按有关的规定，采取有效防护措施，使开挖工作不致危及附近建筑物的安全。基坑周围不得堆放建筑材料、设备和危及基坑安全的杂物。③所有挖方中挖出的材料，如适用，可用作回填或铺筑路堤；否则运输指定的地点。④必要时，挖方的各侧面应始终予以可靠的支撑和临时防护。⑤所有挖方都应始终保持良好的排水，在挖方的整个施工期间都不致遭受水的危害。凡低于已知地下水位的地方进行开挖时，必须确定排水方法以及为此而采取的各项措施。⑥在施工期间应维护天然水道并使地面排水畅通。（3）基坑的放坡开挖根据地质条件、水文资料、开挖深度、现场的具体情况，允许放坡开挖，且放坡开挖工作量不大、比支护开挖较经济时，拟采用放坡开挖基坑。测量放线：用经纬仪测出承台纵、横向中心线，放出上口开挖边线桩，边坡的放坡率可参照下表：表2.1.2－1不同土质的边坡放坡率表坑壁土质坑壁坡度基坑顶缘无外载基坑顶缘有外载砂类土1:11:1.25碎石、卵石类土1:0.751:1亚粘土1:0.61:0.75软岩1:0～0.251:0.33硬岩1:01:0开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。单斗挖掘机（反铲）斗容量根据土方量和运输车辆的配置可选择0.1～0.4立方米，控制深度4～6m。挖土应外运或远离基坑边缘卸土，以免塌方和影响施工。基坑开挖应连续施工，避免晾槽，一次开挖距基坑底面以上要预留20～30cm，待验槽前人工一次清除至标高，以保证基坑顶面坚实。（4）基坑的排水基坑开挖前，依据设计图提供的勘探资料，先估算渗水量，选择施工方法和排水设备，采用集水坑排水方法施工时按集水坑底应比基坑底面标高低50～100cm，以降低地下水位保持基底无水，抽水设备可采用电动或内燃的离心式水泵或潜水泵，采用人工降低地下水位。井点法适用于基坑土质容易流砂的砂土层，不能用直接排水法的情况下，降低地下水位效果较好。在距基坑壁1.0m的土层内通过计算设置若干针形管，通过水泵从中抽水引起地下水位的下降，由于各集水井的作用使基坑范围地下水位下降，在施工过程中不断抽水，使基坑保持干燥无水。（5）坑壁的支护坑壁的支护方式可选以下几种：档扳支护：适用于基坑断面尺寸较小，可以边挖...
