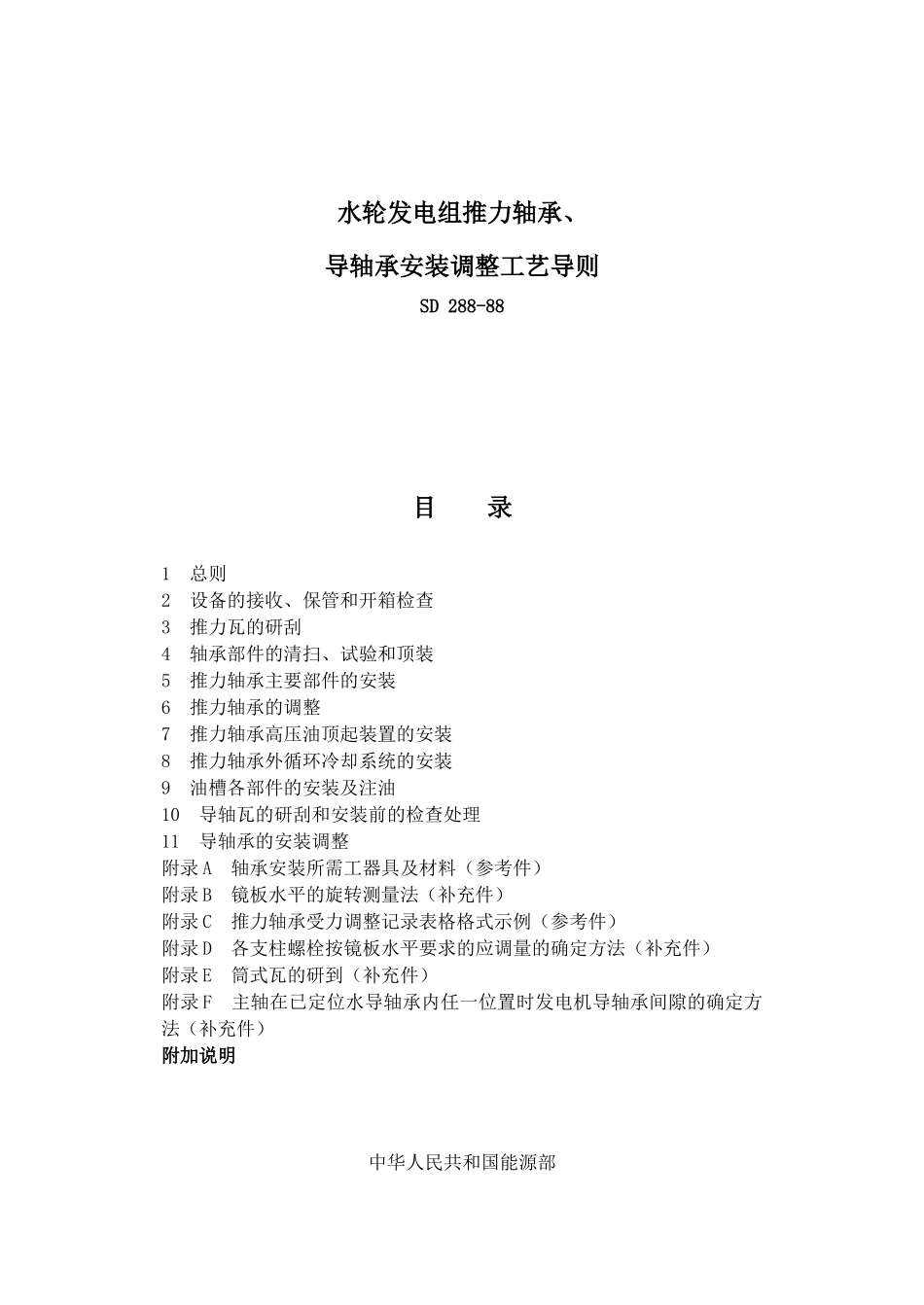

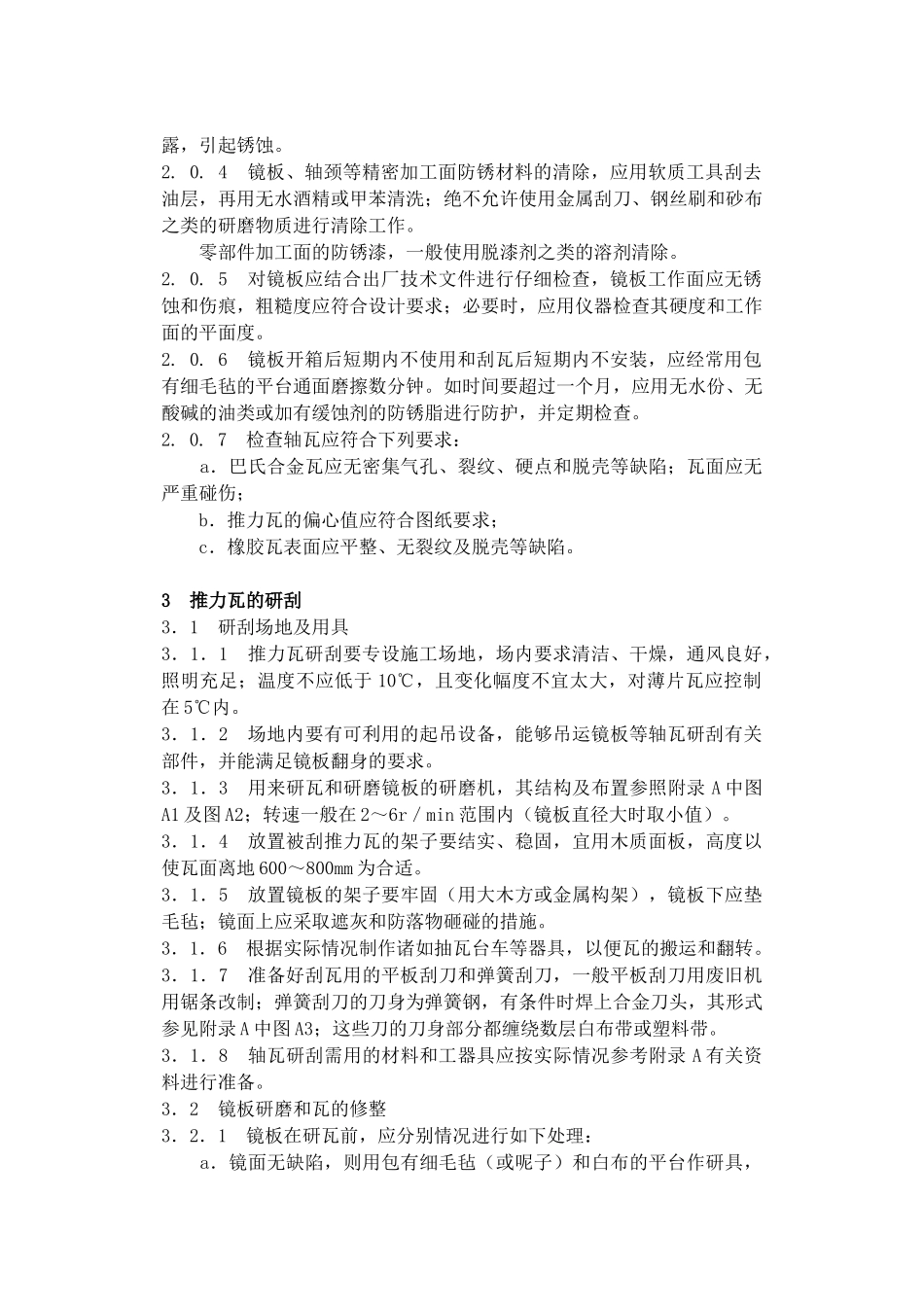

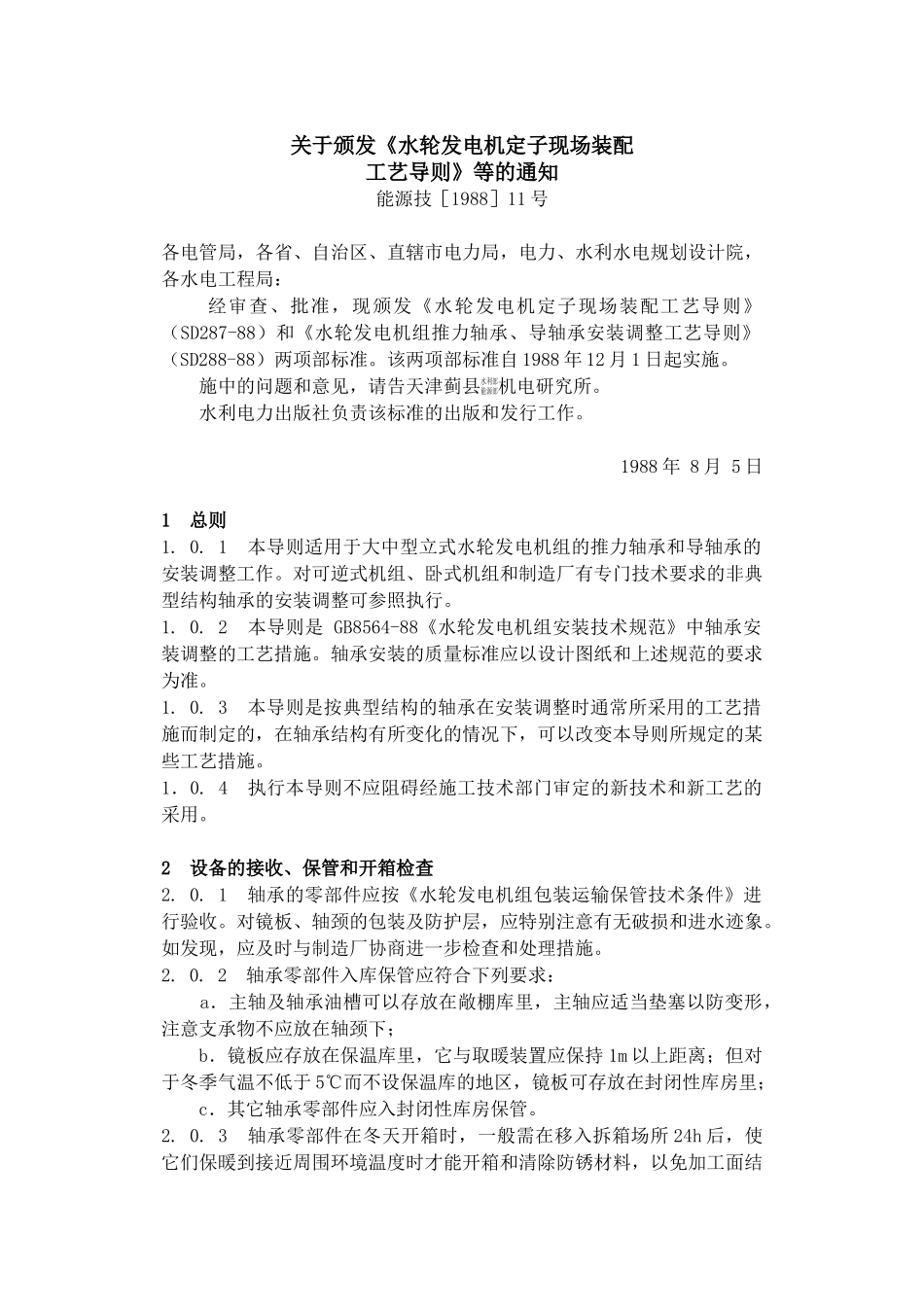

水轮发电组推力轴承、导轴承安装调整工艺导则SD288-88目录1总则2设备的接收、保管和开箱检查3推力瓦的研刮4轴承部件的清扫、试验和顶装5推力轴承主要部件的安装6推力轴承的调整7推力轴承高压油顶起装置的安装8推力轴承外循环冷却系统的安装9油槽各部件的安装及注油10导轴瓦的研刮和安装前的检查处理11导轴承的安装调整附录A轴承安装所需工器具及材料（参考件）附录B镜板水平的旋转测量法（补充件）附录C推力轴承受力调整记录表格格式示例（参考件）附录D各支柱螺栓按镜板水平要求的应调量的确定方法（补充件）附录E筒式瓦的研到（补充件）附录F主轴在已定位水导轴承内任一位置时发电机导轴承间隙的确定方法（补充件）附加说明中华人民共和国能源部关于颁发《水轮发电机定子现场装配工艺导则》等的通知能源技［1988］11号各电管局，各省、自治区、直辖市电力局，电力、水利水电规划设计院，各水电工程局：经审查、批准，现颁发《水轮发电机定子现场装配工艺导则》（SD287-88）和《水轮发电机组推力轴承、导轴承安装调整工艺导则》（SD288-88）两项部标准。该两项部标准自1988年12月1日起实施。施中的问题和意见，请告天津蓟县水利部能源部机电研究所。水利电力出版社负责该标准的出版和发行工作。1988年8月5日1总则1.0.1本导则适用于大中型立式水轮发电机组的推力轴承和导轴承的安装调整工作。对可逆式机组、卧式机组和制造厂有专门技术要求的非典型结构轴承的安装调整可参照执行。1.0.2本导则是GB8564-88《水轮发电机组安装技术规范》中轴承安装调整的工艺措施。轴承安装的质量标准应以设计图纸和上述规范的要求为准。1.0.3本导则是按典型结构的轴承在安装调整时通常所采用的工艺措施而制定的，在轴承结构有所变化的情况下，可以改变本导则所规定的某些工艺措施。1．0.4执行本导则不应阻碍经施工技术部门审定的新技术和新工艺的采用。2设备的接收、保管和开箱检查2.0.1轴承的零部件应按《水轮发电机组包装运输保管技术条件》进行验收。对镜板、轴颈的包装及防护层，应特别注意有无破损和进水迹象。如发现，应及时与制造厂协商进一步检查和处理措施。2.0.2轴承零部件入库保管应符合下列要求：a．主轴及轴承油槽可以存放在敞棚库里，主轴应适当垫塞以防变形，注意支承物不应放在轴颈下；b．镜板应存放在保温库里，它与取暖装置应保持1m以上距离；但对于冬季气温不低于5℃而不设保温库的地区，镜板可存放在封闭性库房里；c．其它轴承零部件应入封闭性库房保管。2.0.3轴承零部件在冬天开箱时，一般需在移入拆箱场所24h后，使它们保暖到接近周围环境温度时才能开箱和清除防锈材料，以免加工面结露，引起锈蚀。2.0.4镜板、轴颈等精密加工面防锈材料的清除，应用软质工具刮去油层，再用无水酒精或甲苯清洗；绝不允许使用金属刮刀、钢丝刷和砂布之类的研磨物质进行清除工作。零部件加工面的防锈漆，一般使用脱漆剂之类的溶剂清除。2.0.5对镜板应结合出厂技术文件进行仔细检查，镜板工作面应无锈蚀和伤痕，粗糙度应符合设计要求；必要时，应用仪器检查其硬度和工作面的平面度。2.0.6镜板开箱后短期内不使用和刮瓦后短期内不安装，应经常用包有细毛毡的平台通面磨擦数分钟。如时间要超过一个月，应用无水份、无酸碱的油类或加有缓蚀剂的防锈脂进行防护，并定期检查。2.0.7检查轴瓦应符合下列要求：a．巴氏合金瓦应无密集气孔、裂纹、硬点和脱壳等缺陷；瓦面应无严重碰伤；b．推力瓦的偏心值应符合图纸要求；c．橡胶瓦表面应平整、无裂纹及脱壳等缺陷。3推力瓦的研刮3．1研刮场地及用具3．1．1推力瓦研刮要专设施工场地，场内要求清洁、干燥，通风良好，照明充足；温度不应低于10℃，且变化幅度不宜太大，对薄片瓦应控制在5℃内。3．1．2场地内要有可利用的起吊设备，能够吊运镜板等轴瓦研刮有关部件，并能满足镜板翻身的要求。3．1．3用来研瓦和研磨镜板的研磨机，其结构及布置参照附录A中图A1及图A2；转速一般在2～6r／min范围内（镜板直径大时取小值）。3．1．4放置被刮推力瓦的架子要结实、稳固，宜用木质面板，高度以使瓦面离地600～800mm为合适。3．1．5放置镜板的架子要牢固（用大木方...
